复古老爷敞篷轿车外观造型三维设计

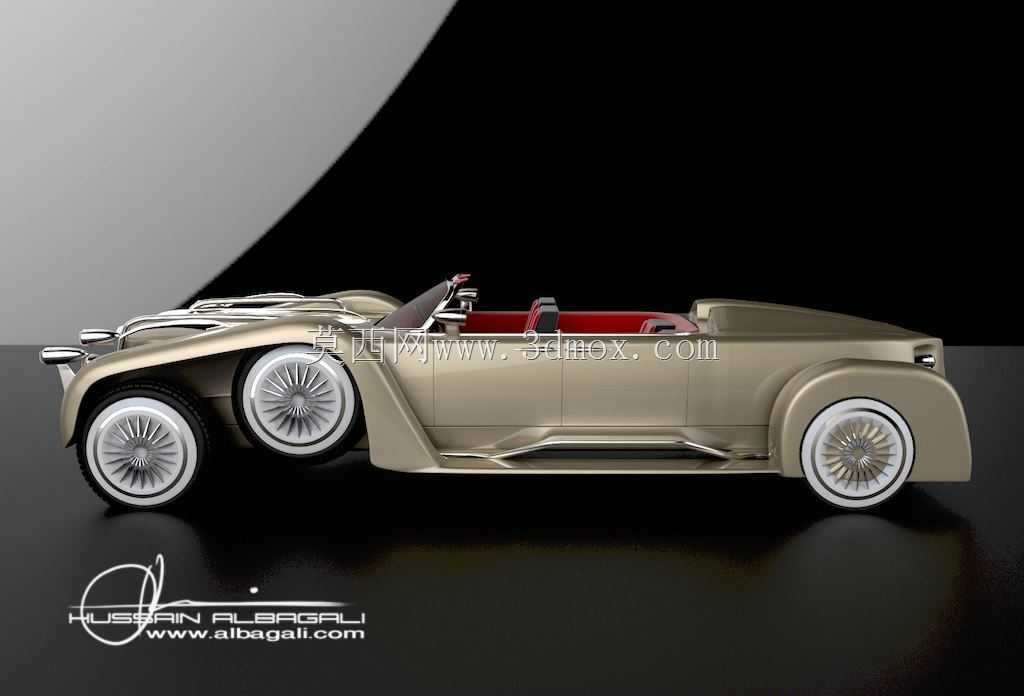

　　从结构设计的角度看，这款复古风格敞篷乘用车的造型开发，首先要兼顾复古美学表达与现代乘用车的人机工程边界，不能只做外观曲面的堆砌。先看整车的外廓尺寸控制，这类复古敞篷车的总长通常控制在5.2米到5.6米区间，总宽控制在1.9米到2.0米，不含软顶的整车高度控制在1.35米到1.45米，这个尺寸边界既保留了老式豪华轿车修长舒展的比例，又能满足常规乘用车的道路通行限界要求，不会出现老式原型车过宽过长难以适配现代停车位的问题。轮距的设定上，前后轮距都控制在1.6米左右，轴距拉长到3.2米上下，长轴距的设定一方面是为了复刻老式豪华车的从容姿态，另一方面也给座舱内部留出了充足的布置空间，双门四座的布局下，后排乘员的腿部空间能达到两拳以上，不会出现很多复古概念车为了造型牺牲后排实用性的问题。

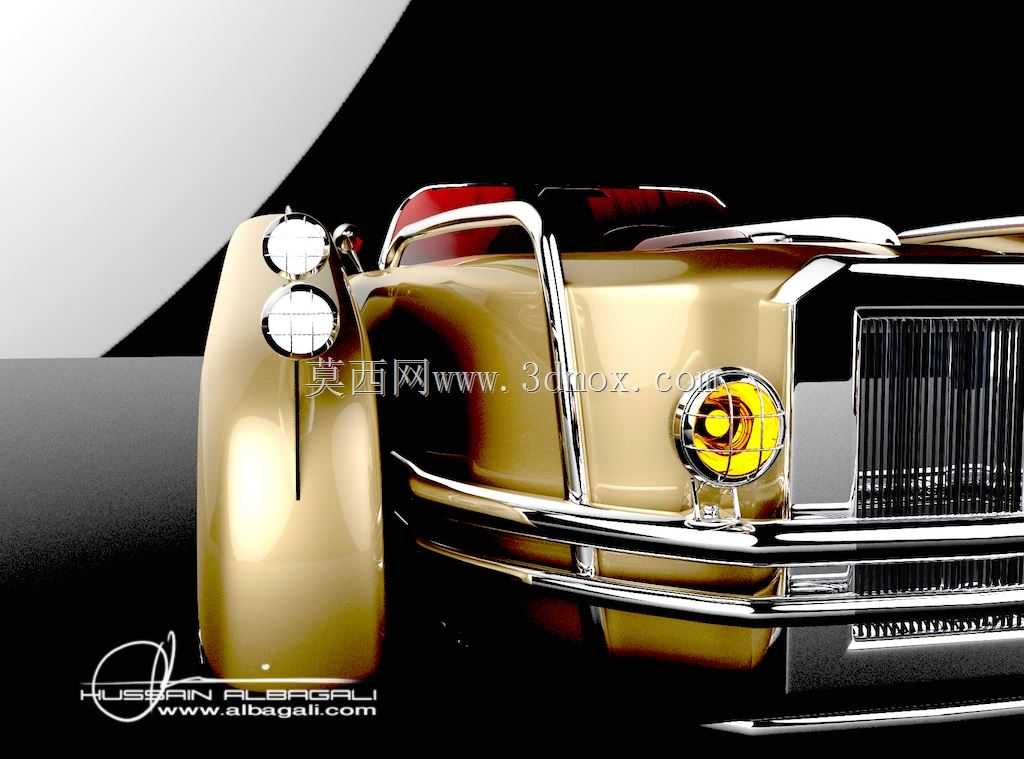

　　设计思路上，整车曲面没有采用现代轿车复杂的棱线切割，而是用大曲率的顺滑弧面构建车身主体，前后翼子板采用突出于车身主体的独立隆起造型，这是上世纪中期豪华轿车的典型特征，在建模过程中需要注意翼子板与车身主体的曲面衔接，既要保留突出的层次感，又要让过渡曲面的G2连续性达标，避免后期做渲染或者实体化的时候出现曲面褶皱。前后保险杠采用嵌入式的镀铬饰条结构，没有突出于车身最外端，这一点和老式车型的外凸金属保险杠不同，是为了满足现代乘用车的碰撞安全边界要求，保险杠最外点与车身前端蒙皮的最外点齐平，内部预留了70mm的吸能结构安装空间，不需要改动整体造型就能适配现代的碰撞缓冲结构。

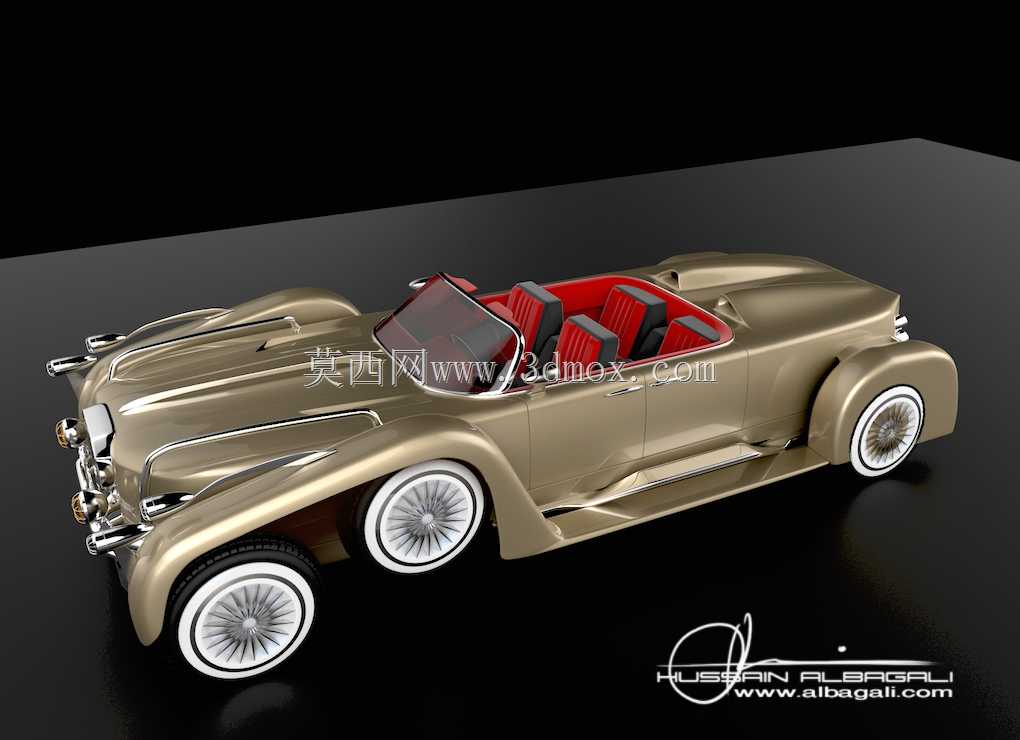

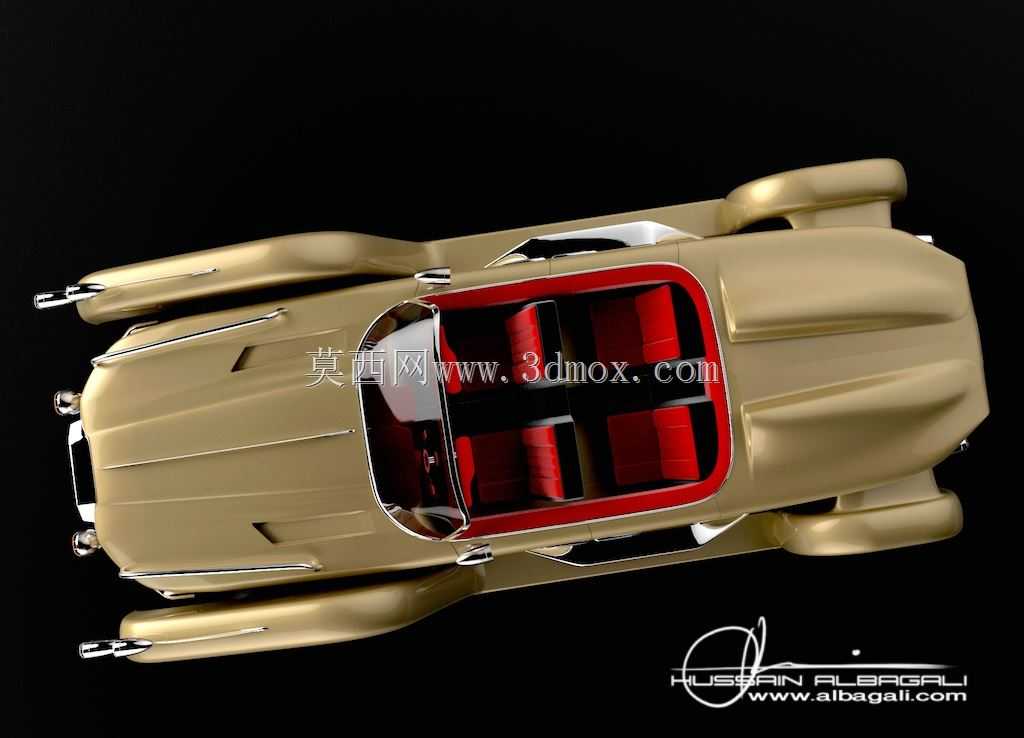

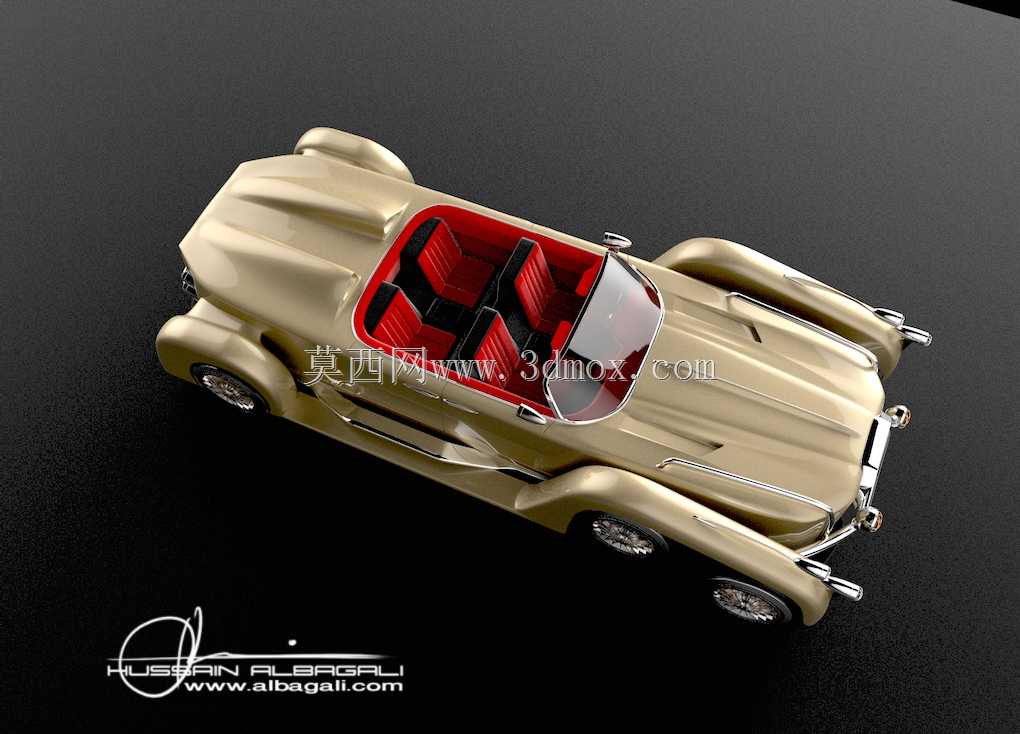

　　座舱部分的设计，敞篷状态下的座舱围板采用了高光泽的红色内饰包覆，和香槟金色的车身外饰形成强烈的视觉对比，座椅采用2+2的独立座椅布局，每个座椅都预留了三点式安全带的安装点位，座椅靠背的倾斜角度调节范围设定在105度到120度，兼顾乘坐舒适性与敞篷状态下的迎风姿态控制。座舱中央的通道宽度控制在220mm，预留了换挡机构、扶手箱以及手刹的安装空间，不会因为追求造型压缩功能件的布置位置。挡风玻璃采用低倾角的单片式设计，倾斜角度控制在32度，比老式老爷车的直立挡风玻璃风阻系数更低，同时玻璃的安装边界预留了密封胶条的安装槽，敞篷关闭状态下能满足常规的防雨密封要求。

　　从应用场景来看，这类复古造型的敞篷车主要面向定制化乘用车市场、影视道具车制作以及复古车爱好者的改装参考，建模过程中所有的外观覆盖件都做了厚度处理，外板厚度设定为1.2mm，和常规乘用车的钢板冲压件厚度一致，翼子板、车门、引擎盖这些可拆分的部件都预留了安装翻边与铰链安装点位，不需要重新做结构拆分就能直接用于改装车的覆盖件制作。车轮的安装边界采用常规乘用车的5孔轮毂安装规格，PCD值设定为120mm，中心孔直径67.1mm，可以直接适配市面上多数量产乘用车的18寸复古轮毂，不需要定制特殊规格的轮毂部件，大幅降低了实车制作的配件成本。

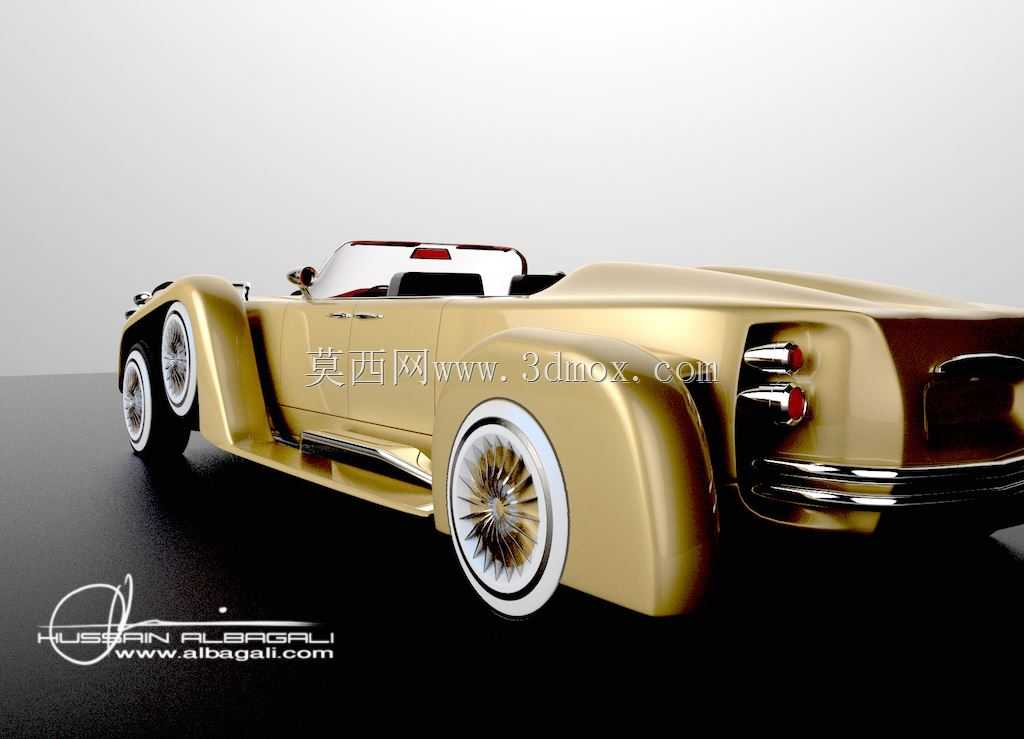

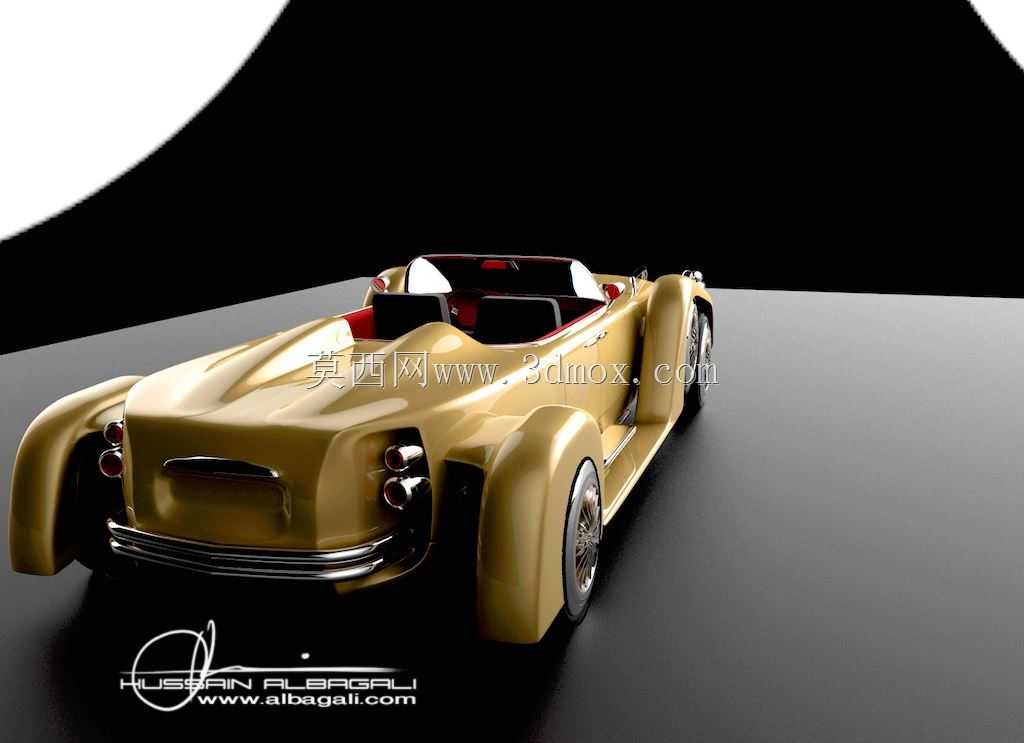

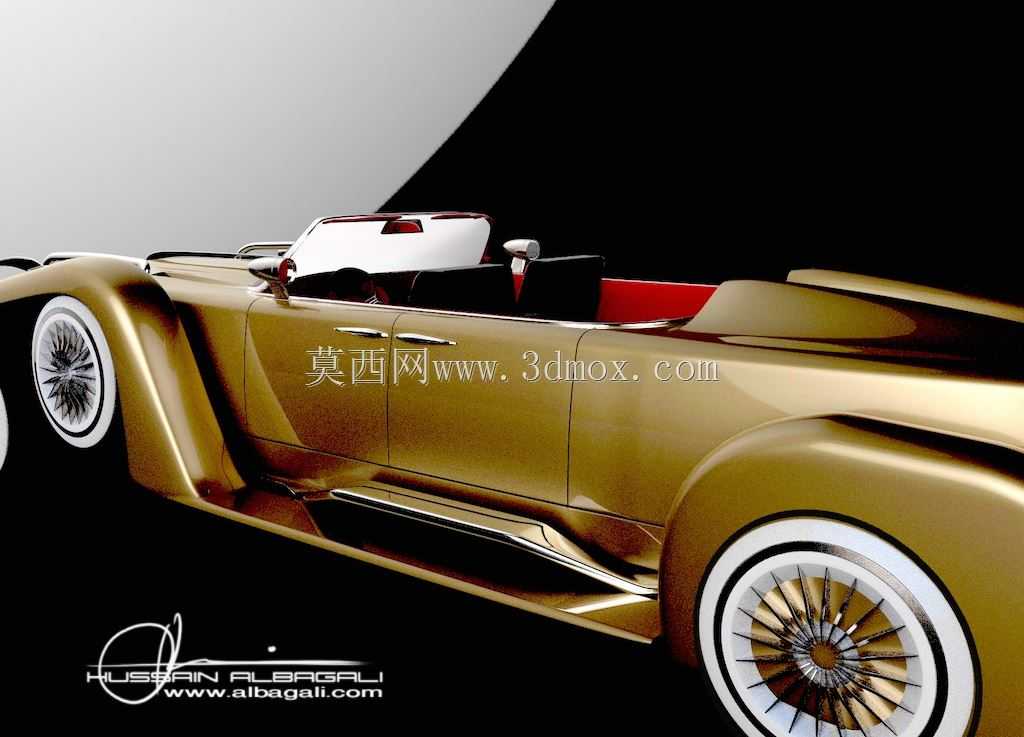

　　细节处理上，车身侧面的装饰筋线采用深度3mm的浅浮雕设计，既保留了老式车型的侧面线条层次感，又不会因为筋线过深导致冲压成型的时候出现板件开裂的问题。车门的开启角度设定为68度，方便乘员上下车，车门铰链的安装位置隐藏在翼子板与车门的衔接缝隙内，不会破坏车身侧面的整体曲面完整性。车尾的造型采用和车头呼应的溜背式收尾，后备箱的容积控制在280L左右，能放下两个20寸的登机箱，满足短途出行的储物需求，后备箱盖的开启铰链采用隐藏式的鹅颈铰链，开启角度达到85度，取放行李的时候不会出现磕碰的问题。

　　在建模的曲面质量控制上，所有外露的外观曲面都做了曲率连续检查，曲面的斑马纹过渡均匀，没有出现突然的曲率突变，这样的曲面质量不管是用于3D打印制作比例模型，还是用于数控铣削制作实车的覆盖件模具，都不需要再做大量的曲面修复工作。车身的分缝设计全部采用3mm的均匀缝隙，分缝的走向顺着车身曲面的流线方向，既保证了外观的精致感，也给后期的零部件装配预留了足够的公差调整空间。底盘部分的安装边界预留了200mm的离地间隙，比常规跑车的离地间隙高30mm左右，能适应国内多数城市道路的减速带与非铺装路面的通行需求，不会出现托底的问题。
