改装款豪华全尺寸SUV外观结构设计

　　做乘用车辆外饰结构设计的同行都清楚，全尺寸豪华SUV的外观改款建模，最考验的是型面衔接精度与整车姿态的协调性，这次完成的改装款揽胜外观结构模型，完全围绕高端定制改装场景的实际落地需求搭建，可直接用于改装方案评审、展车效果预演、外饰件开模前的数据校核工作。从实际使用场景来看，这类定制改装的全尺寸SUV主要面向高端私人用户、商务接待场景以及改装展参展需求，外饰件既要满足视觉上的运动豪华感，也要兼顾日常道路行驶的通过性、空气动力学性能，不能为了视觉效果牺牲实际使用的可靠性。建模过程中首先梳理了整车的安装边界，参考原厂揽胜长轴版的车身尺寸基准，整车长度控制在5.2米级，宽度包含外后视镜控制在2.1米以内，车高保持在1.8米级的常规水平，

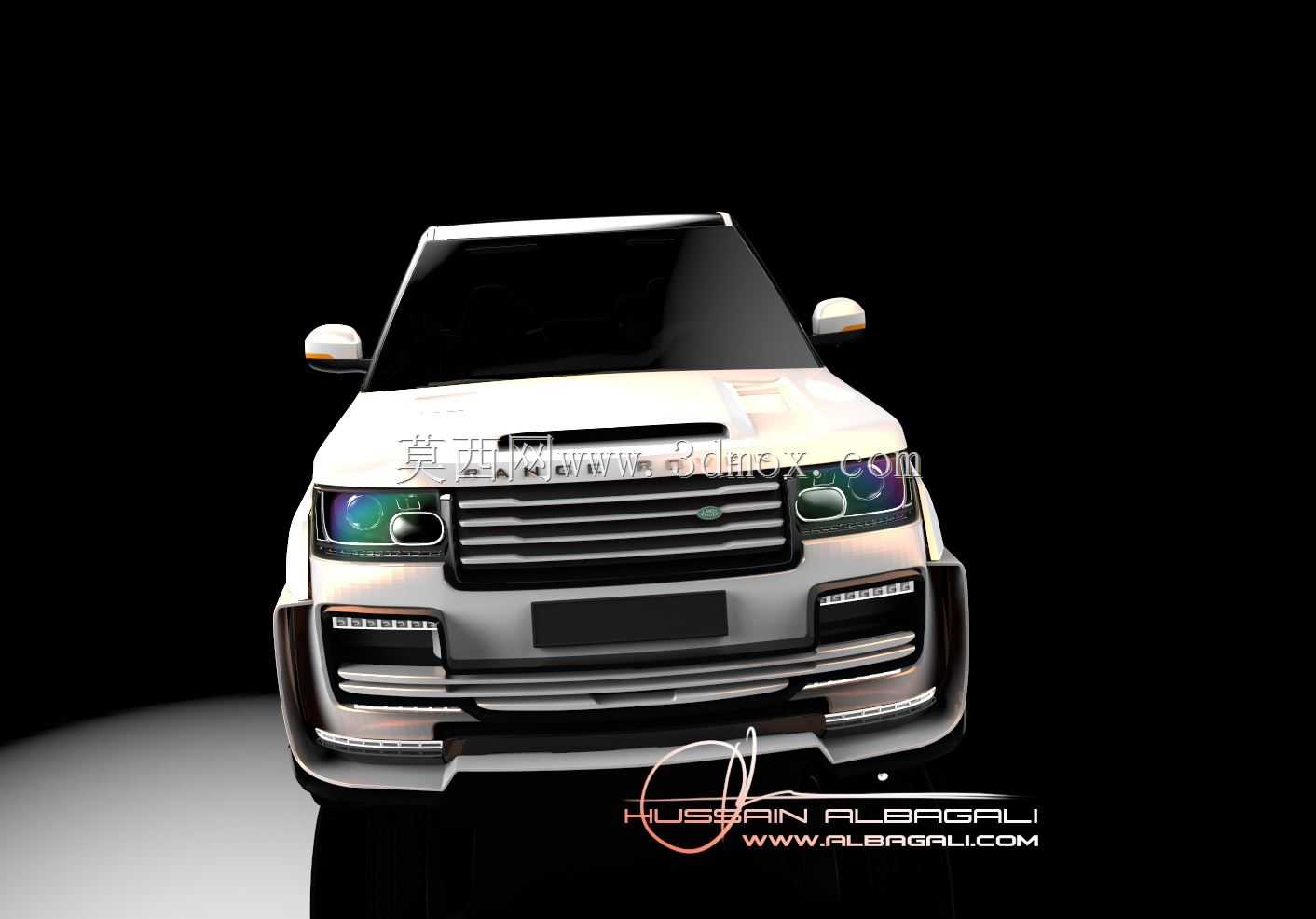

　　所有新增的外饰改装件都严格贴合原厂车身的安装点位，前包围的安装孔位完全对齐原厂前杠的固定支架位置，不需要对原厂车身结构做破坏性切割，符合改装行业无损安装的实际要求。设计思路上没有采用过于夸张的宽体切割方案，而是在原厂车身线条基础上做型面的优化延伸，前杠部分增加了分层式的进气导风结构，上层导风口对准刹车散热区域，行驶过程中可以引导气流直接冲刷前刹车卡钳与刹车盘，降低连续制动后的热衰减概率；下层的前唇结构采用突出式设计，在视觉上降低整车重心的同时，梳理车底气流走向，减少高速行驶时车底的乱流抬升力，提升高速行驶的稳定性。前大灯区域的装饰结构做了细节优化，增加了内嵌式的日间行车灯安装位，预留了标准的线束走形空间，

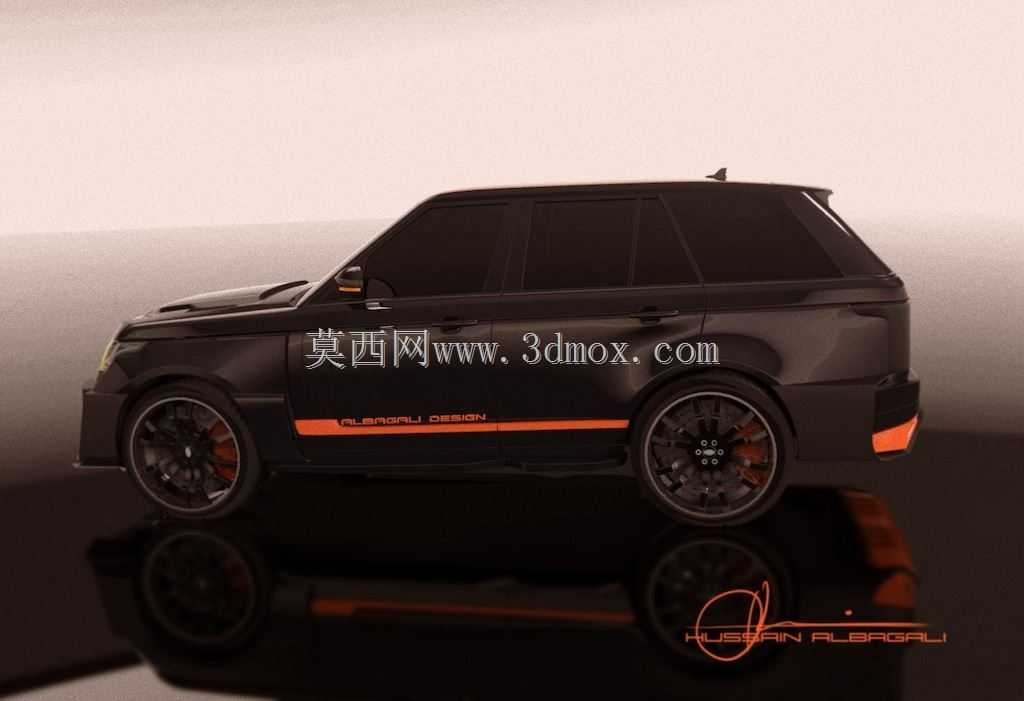

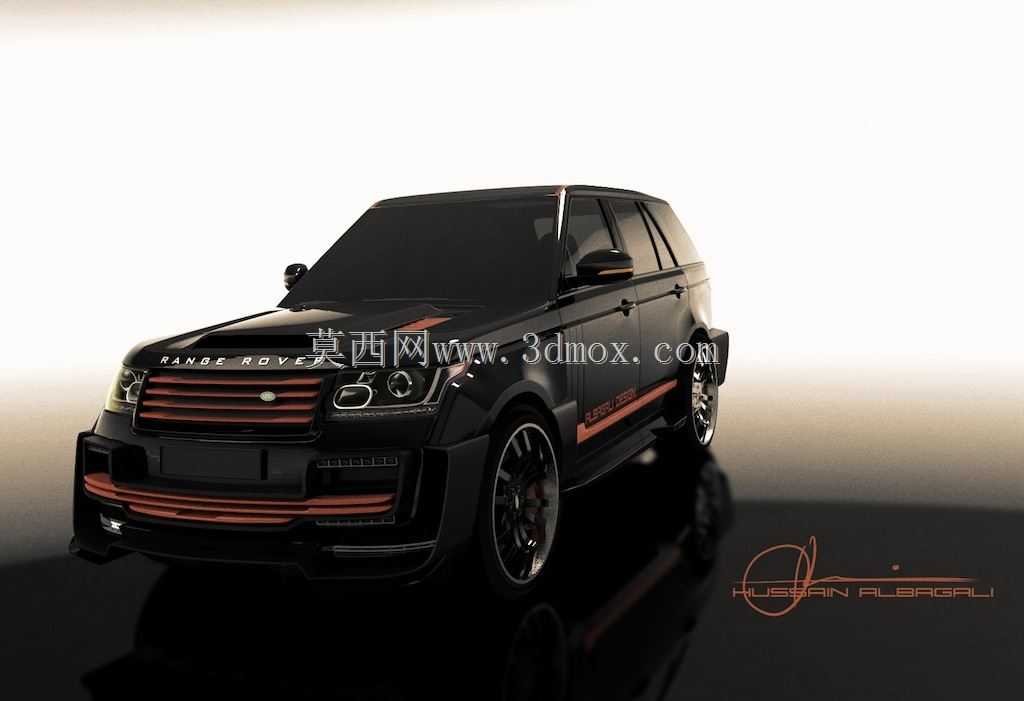

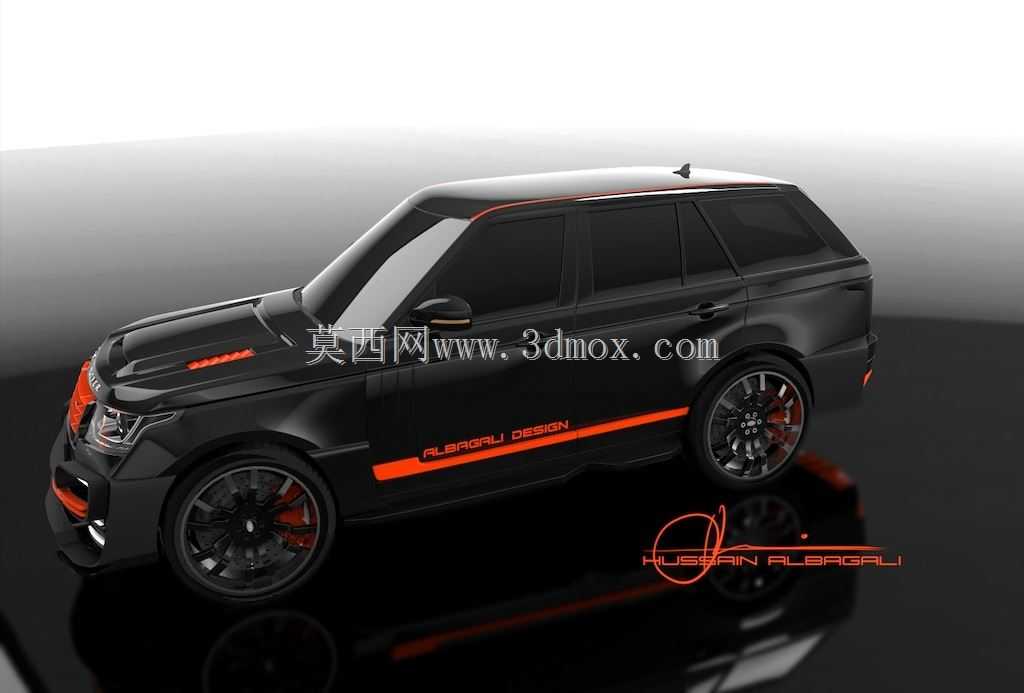

　　改装时不需要额外破坏原厂大灯的密封结构，直接对接原厂示宽灯线路即可取电，避免后期出现大灯进水、线路短路的隐患。前脸的中网格栅保持了原厂的横向幅条布局，但是调整了幅条的倾斜角度与截面厚度，在不影响进气散热效率的前提下，强化了前脸的视觉宽度，格栅中间预留了原厂ACC雷达的安装位，不会遮挡雷达信号的发射与接收，保证自适应巡航、主动刹车等原厂驾驶辅助功能可以正常使用。车身侧面的轮眉部分做了微突出设计，刚好容纳加宽后的轮圈与轮胎，轮眉边缘做了圆弧过渡，不会在行驶过程中剐蹭轮胎，同时轮眉内侧预留了轮速传感器、刹车通风管的布置空间，不会和底盘的悬挂运动部件产生运动干涉。建模过程中所有的曲面都做了G2连续处理，

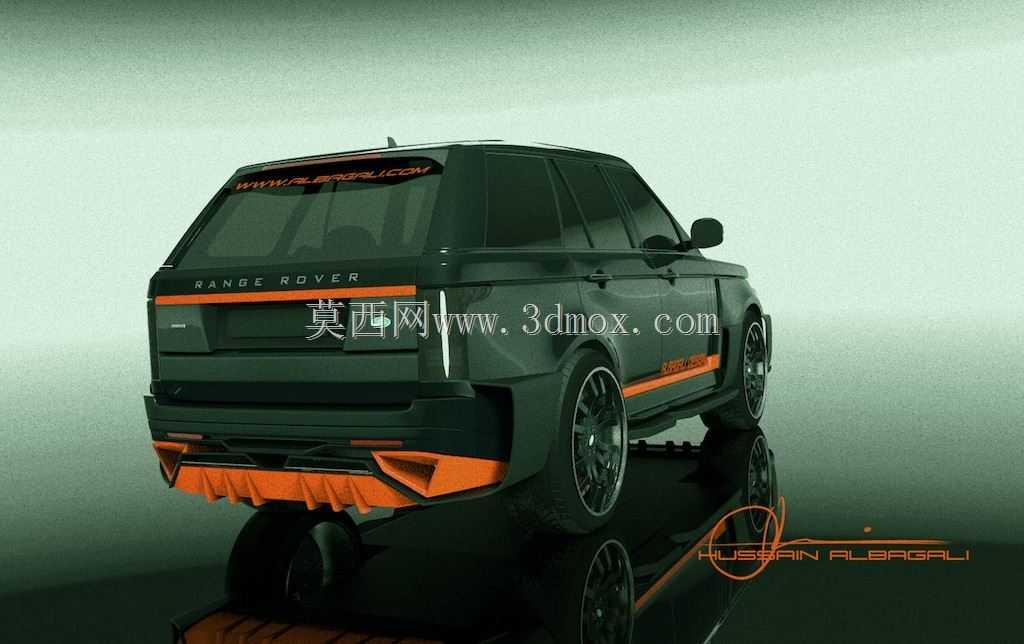

　　外饰件的分模线位置都设置在视觉隐蔽区域，比如前杠和翼子板的衔接缝隙控制在1.5mm以内，和原厂件的装配间隙保持一致，避免后期安装出现缝隙不均、高低差过大的问题。考虑到改装件后期可能采用碳纤维或者ABS注塑工艺生产，所有外饰件的壁厚都控制在2.5-3mm的均匀区间，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、翘曲等质量缺陷，安装卡扣的位置都做了加强筋结构，提升安装后的固定强度，车辆高速行驶时不会出现饰件抖动、脱落的问题。车尾部分的后包围同样做了对应调整，预留了四出排气的装饰出口位置，同时保留了原厂拖车钩的安装盖板，不影响车辆拖拽资质的使用，后扩散器的结构做了导流槽设计，可以梳理车尾的乱流，进一步降低整车的风阻系数。整个模型的搭建完全按照实车改装的工艺流程倒推，每一个结构细节都对应实际安装、生产的需求，没有为了视觉效果添加无法落地的夸张结构，不管是用于改装方案的效果展示，还是作为外饰件开模的基础数据参考，都能直接对接后续的生产环节，减少二次修改的工作量。
