西瓦康电气功能箱体三维结构设计

　　这款西瓦康功能箱体的三维结构设计，最初是面向工业电控系统的集成安装需求展开的，在各类车间电控柜集成、小型设备内置控制单元搭载、分布式工业站点的防护安装场景中，这类箱体是承载核心电气元件的基础结构件，既要满足内部元件的排布空间要求，也要适配现场安装的固定边界，同时兼顾日常运维的操作便利性。从实际使用场景来看，这类箱体常被安装在生产线旁的支架上、大型设备的侧部预留安装位，或是集成到成套电控系统的内部层架中，作为独立功能单元的防护载体，避免内部元件受车间粉尘、轻微溅水以及外力磕碰的影响，同时为内部接线、元件排布提供规整的容纳空间。

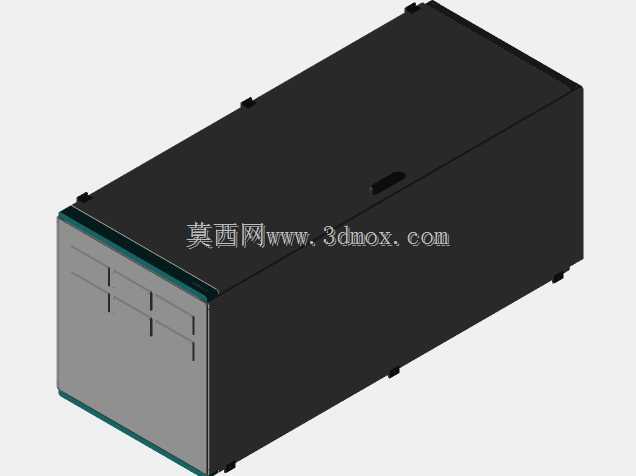

　　在功能特性的设计考量上，这款箱体采用了主体封闭、单侧操作面的结构形式，主体的黑色壳体部分采用硬质绝缘防护材质，兼顾结构强度与绝缘防护性能，操作侧的灰色面板预留了元件安装的排布位，从面板上的预留槽位来看，可适配多组接线端子、小型控制开关或是状态指示元件的安装，面板边缘的青蓝色封边结构，既可以作为壳体拼合的密封压边，提升箱体拼接处的防护等级，也能在视觉上区分操作面与非操作面，方便现场运维人员快速识别操作区域。箱体顶部的小型凹槽结构，是为了适配现场堆叠安装或是上盖开启的扣手位设计，既可以在多台箱体并排层叠安装时提供定位限位，也能在需要开启箱体进行内部检修时提供施力点，无需额外设计外置扣手，保持了箱体整体外观的简洁性，减少外部突出结构带来的安装干涉风险。

　　从设计思路的层面来说，这款箱体没有采用复杂的曲面造型，整体以规整的长方体为基础形态，核心考量是最大化利用内部安装空间，同时降低生产加工的工艺难度——规整的六面体结构在板材裁切、壳体拼合的工序中，材料利用率更高，拼合焊缝或是卡扣结构的设计也更简单，能够有效控制生产制造成本，同时这种规整形态在现场安装时，对安装空间的适配性更强，无论是嵌入设备内部的预留腔室，还是通过螺栓固定在安装支架上，都不需要为异形结构预留额外的避让空间。箱体边角处的小型凸起结构，是安装固定的支脚位，每个支脚位都预留了安装孔的设计空间，既可以通过螺栓穿装实现箱体的固定，也能让箱体底部与安装面之间留出一定间隙，避免安装面的积水、积尘直接接触箱体底部，同时为底部可能存在的进出线预留走线空间。

　　关于外形尺寸与安装边界的设计，这款箱体的长宽高比例经过了实际排布验证，内部净空间可以容纳常规尺寸的小型断路器、接线端子排、继电器组等常用电控元件，同时预留了接线的弯曲半径空间，不会出现元件安装后箱盖无法闭合的问题。安装时需要注意，箱体操作面需要预留至少150mm的操作空间，方便运维人员进行接线、开关操作或是元件更换，箱体两侧与相邻设备或是墙面的距离不小于30mm，保证箱体的散热空间，毕竟内部电气元件工作时会产生一定热量，足够的侧部间隙可以形成自然对流的散热通道，避免热量在箱体内部积聚。箱体的进出线设计可以根据实际使用需求，在箱体的非操作面侧壁或是底部开设穿线孔，搭配防水格兰头实现线缆的固定与密封，这部分在三维模型中预留了足够的壁厚余量，后续根据实际项目需求进行二次开孔加工时，不会影响箱体的整体结构强度。

　　在结构细节的处理上，这款箱体的壳体拼合采用了卡扣加密封胶条的组合形式，相比单纯的螺丝固定，卡扣结构可以让箱体的开合更便捷，日常检修时不需要完全拆下所有螺丝，减少零件遗失的风险，密封胶条的预留槽位沿着壳体拼合的接缝整圈布置，能够有效阻挡粉尘与溅水进入箱体内部，适配工业车间的复杂使用环境。操作面板上的元件安装位采用了标准化的槽位设计，可以适配市面上常规尺寸的导轨安装式电气元件，不需要额外定制安装支架，降低了现场集成的配件成本，同时槽位的排布间距考虑了元件的接线空间，相邻元件之间预留了足够的接线操作距离，不会出现接线时工具无法伸入的问题。
