行李箱支撑脚塑料结构件设计

　　日常出行使用的硬壳行李箱在放置、拖拽过程中，箱体底部的支撑脚是直接接触地面、承担箱体承重与防磨防护的核心配件，这款支撑脚的结构设计完全围绕箱包实际使用场景展开，没有多余的装饰性结构，所有曲面与棱角都服务于功能实现。从实际使用场景来看，行李箱在直立放置时，支撑脚需要承担整箱装载后的全部重量，尤其是装满物品的20寸登机箱，整体重量可达到20kg以上，四个支撑脚均匀分摊载荷，这就要求支撑脚与箱体连接的部位有足够的结构强度，避免长期受力后出现开裂、脱落的问题；而在拖拽行李箱上下台阶、经过不平整路面时，支撑脚会受到瞬时的冲击载荷，设计时在支撑脚与箱体贴合的基座位置做了加厚处理，同时设置了多道加强筋结构，筋位的走向完全顺着受力方向排布，不会出现应力集中的薄弱点，即使受到侧向的冲击，力也能顺着筋位传递到箱体安装面，不会在支撑脚根部出现断裂。

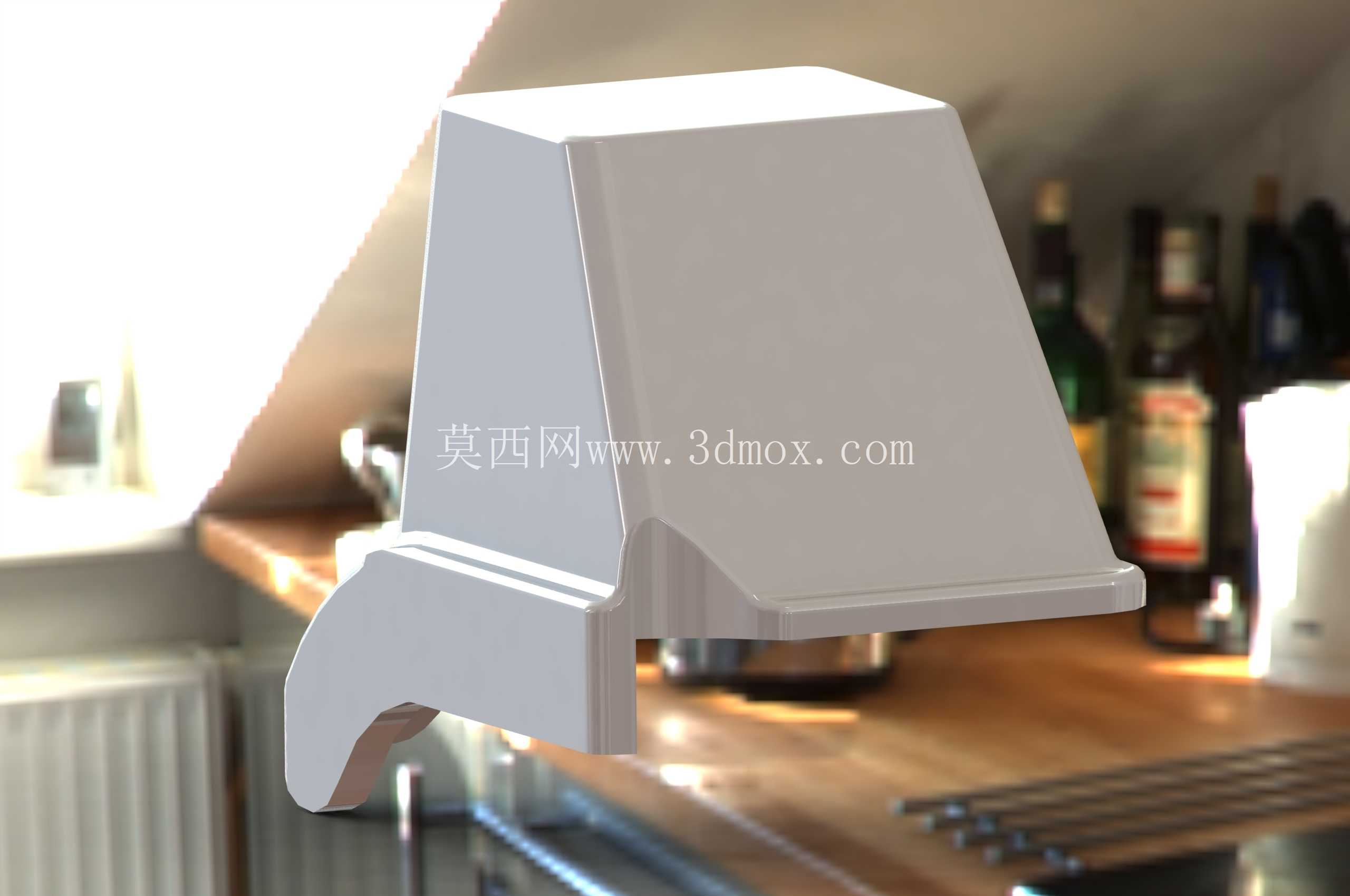

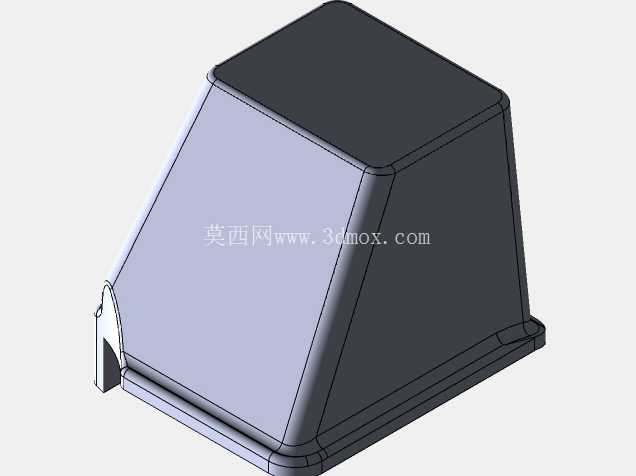

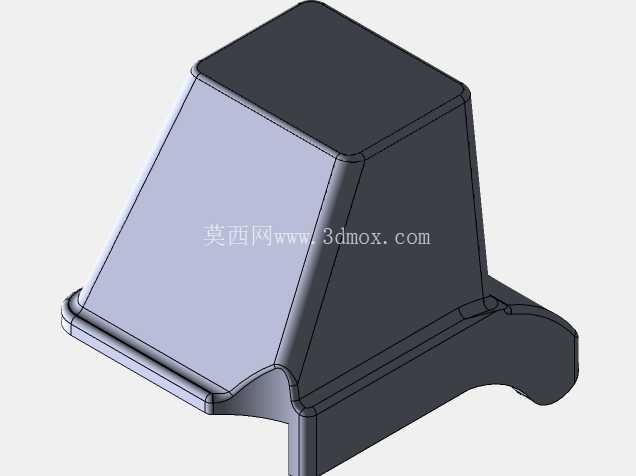

　　这款支撑脚的外形采用了上宽下窄的梯台结构，上部与箱体底部的安装面完全贴合，安装面做了微弧处理，能够匹配硬壳行李箱底部的曲面造型，不会出现安装后留有缝隙、容易积灰进水的问题；下部的支撑触地面做了圆弧过渡的钩状结构，一方面在直立放置时能够增大与地面的接触面积，降低单位面积的压强，避免在光滑地砖、木质地板上留下压痕，另一方面在行李箱倾斜拖拽时，这个钩状结构能够顺利滑过地面的凸起、台阶边缘，不会出现卡滞、磕碰的情况，减少拖拽时的阻力。

　　从安装边界来看，这款支撑脚的安装基座预留了两个螺丝安装位，安装孔位做了沉头设计，螺丝锁紧后头部完全埋入支撑脚内部，不会突出表面刮蹭地面或者划伤地板；支撑脚整体的突出高度控制在18mm，既能够保证箱体底部与地面有足够的间隙，避免箱体面料直接接触地面被污水、灰尘弄脏，又不会因为突出过高导致箱体放置时重心不稳，容易出现侧翻的问题。在材质适配方面，这款支撑脚的结构设计完全适配注塑成型工艺，所有的壁厚都控制在均匀的2.5mm，没有出现壁厚突变的位置，避免注塑过程中出现缩痕、气泡等成型缺陷；支撑脚的外边缘都做了R1.5的圆角处理，既能够避免注塑时出现尖角缺料的问题，也能在使用过程中不会因为棱角过于尖锐划伤用户的手部，或者勾扯衣物、其他行李的表面。

　　很多箱包配件的设计容易忽略长期使用的磨损问题，这款支撑脚的触地部位做了局部加厚，磨损余量预留了3mm，即使经过长期拖拽摩擦，也不会因为磨损过度导致支撑脚失效，有效提升了行李箱的整体使用寿命；同时支撑脚与箱体连接的位置设置了定位卡扣，安装时可以先通过卡扣将支撑脚预固定在箱体对应的安装位上，再拧入锁紧螺丝，不需要额外的工装扶持，能够大幅提升箱包组装环节的生产效率，减少人工定位的误差，保证四个支撑脚的安装高度完全一致，避免箱体放置时出现晃动、不平的问题。从实际使用的细节来看，支撑脚的侧面做了内凹的曲面设计，一方面能够减少塑料原料的使用，降低配件的生产成本，另一方面这个内凹曲面刚好能够匹配用户在搬运行李箱时手指的握持弧度，当需要把行李箱抬上台阶、放入行李架时，手指可以扣在这个内凹位置，有更好的受力点，搬运时更加省力。
