多助推器构型带核标识运载火箭结构设计

项目分类:机械设备 发布时间:2021-11-21 ID:399323
  • 多助推器构型带核标识运载火箭结构设计
  • 多助推器构型带核标识运载火箭结构设计
  • 多助推器构型带核标识运载火箭结构设计
  • 多助推器构型带核标识运载火箭结构设计
  • 多助推器构型带核标识运载火箭结构设计
  • 多助推器构型带核标识运载火箭结构设计
  • 多助推器构型带核标识运载火箭结构设计
  • 多助推器构型带核标识运载火箭结构设计

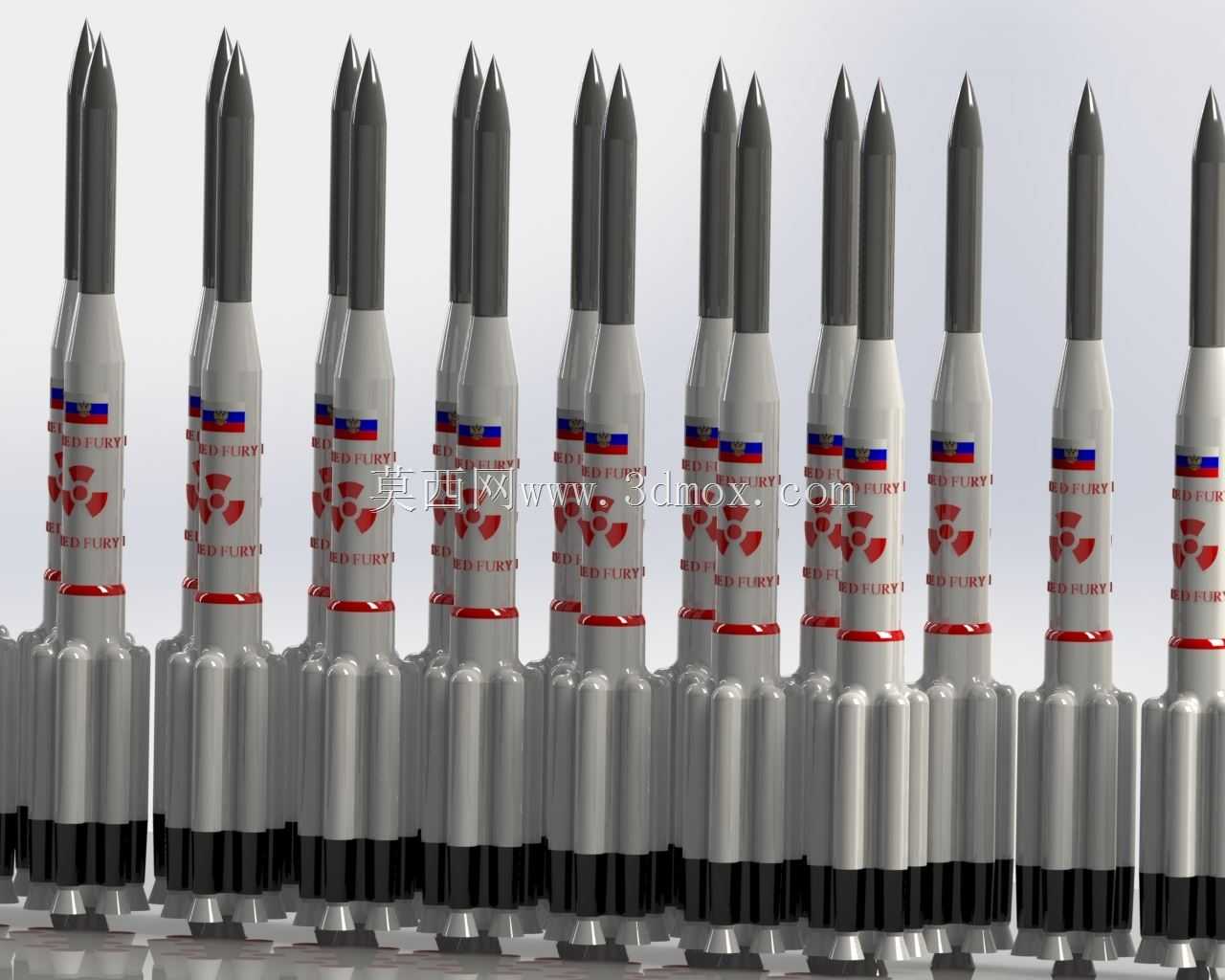

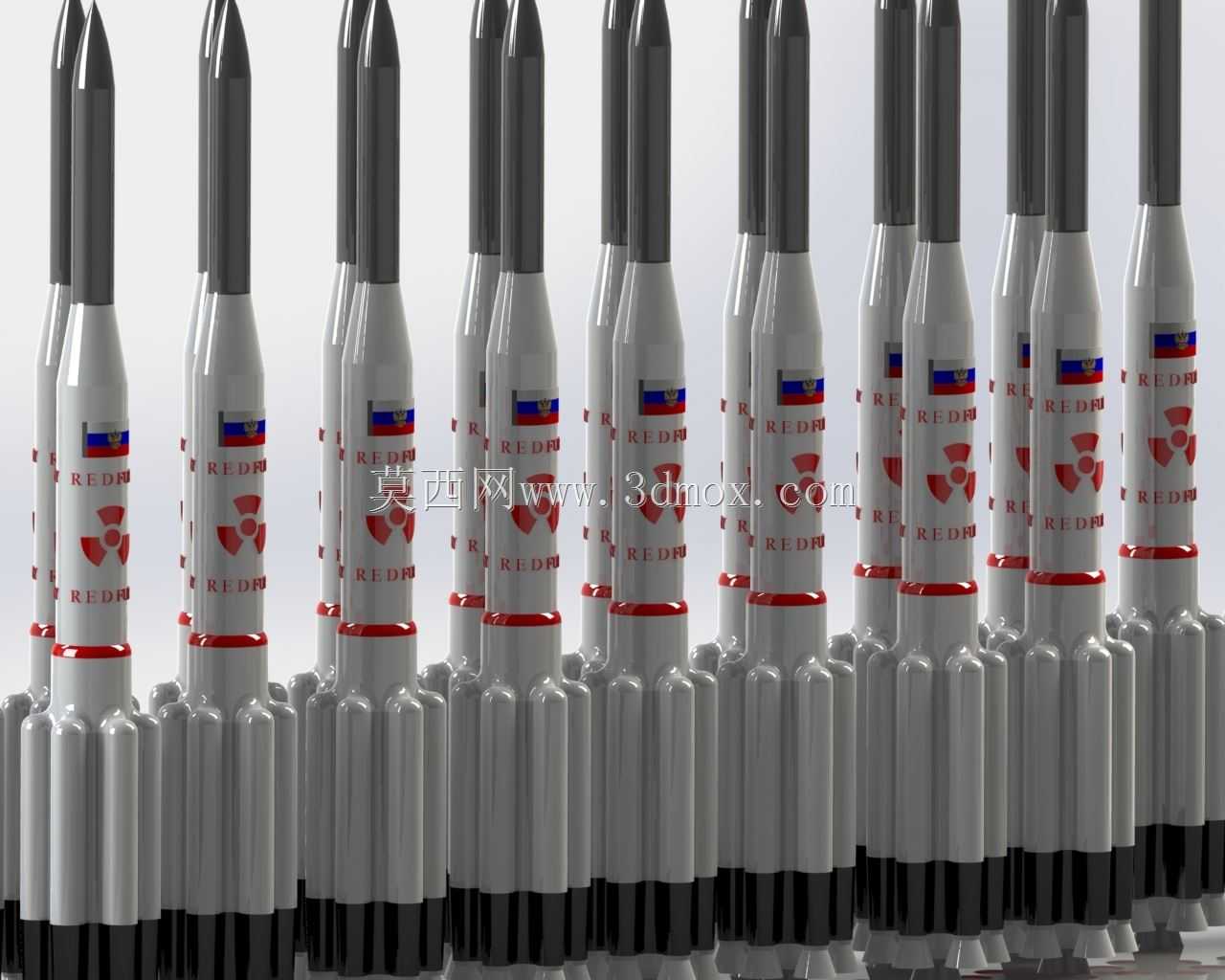

  本次呈现的多助推器运载火箭结构,核心面向航天运载领域的概念方案验证场景,可用于航天科普展陈、运载方案推演、结构教学演示等实际用途,区别于现役量产型号的常规涂装设计,箭体表面的辐射标识属于概念方案的特征化设计,用于直观体现方案预设的载荷属性,帮助方案评审阶段快速识别任务定位。从功能特性来看,该构型采用芯级捆绑多枚固体助推器的布局,助推器沿芯级周向均匀分布,起飞阶段可提供大推力初始冲量,帮助箭体快速突破稠密大气段,芯级主箭体承担后续入轨段的推力输出与姿态控制,尖头整流罩采用大长细比设计,可有效降低跨音速飞行阶段的空气阻力,减少箭体气动加热影响,整流罩内部预留的载荷舱空间可适配大尺寸载荷安装,满足不同任务场景的搭载需求。设计思路上,

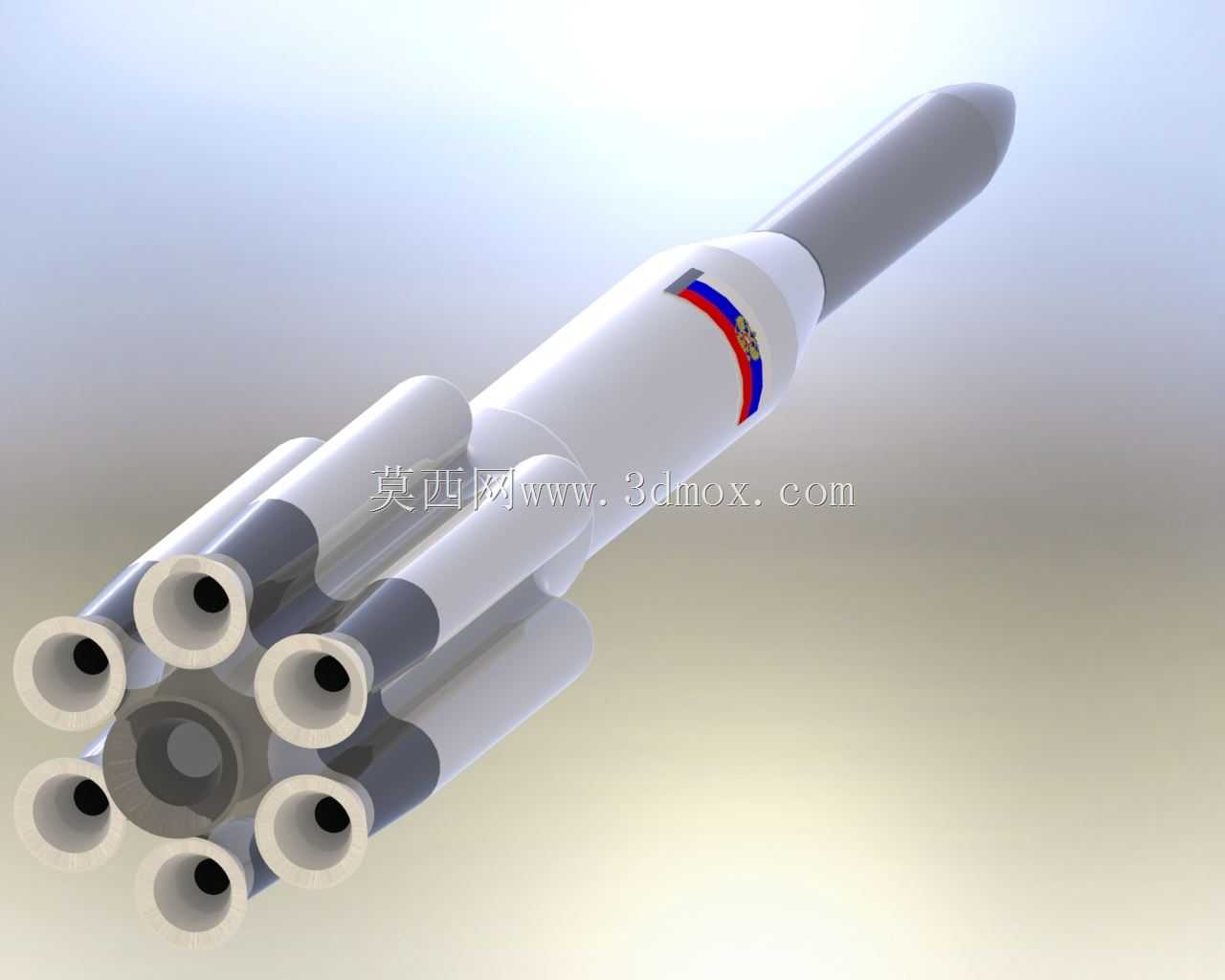

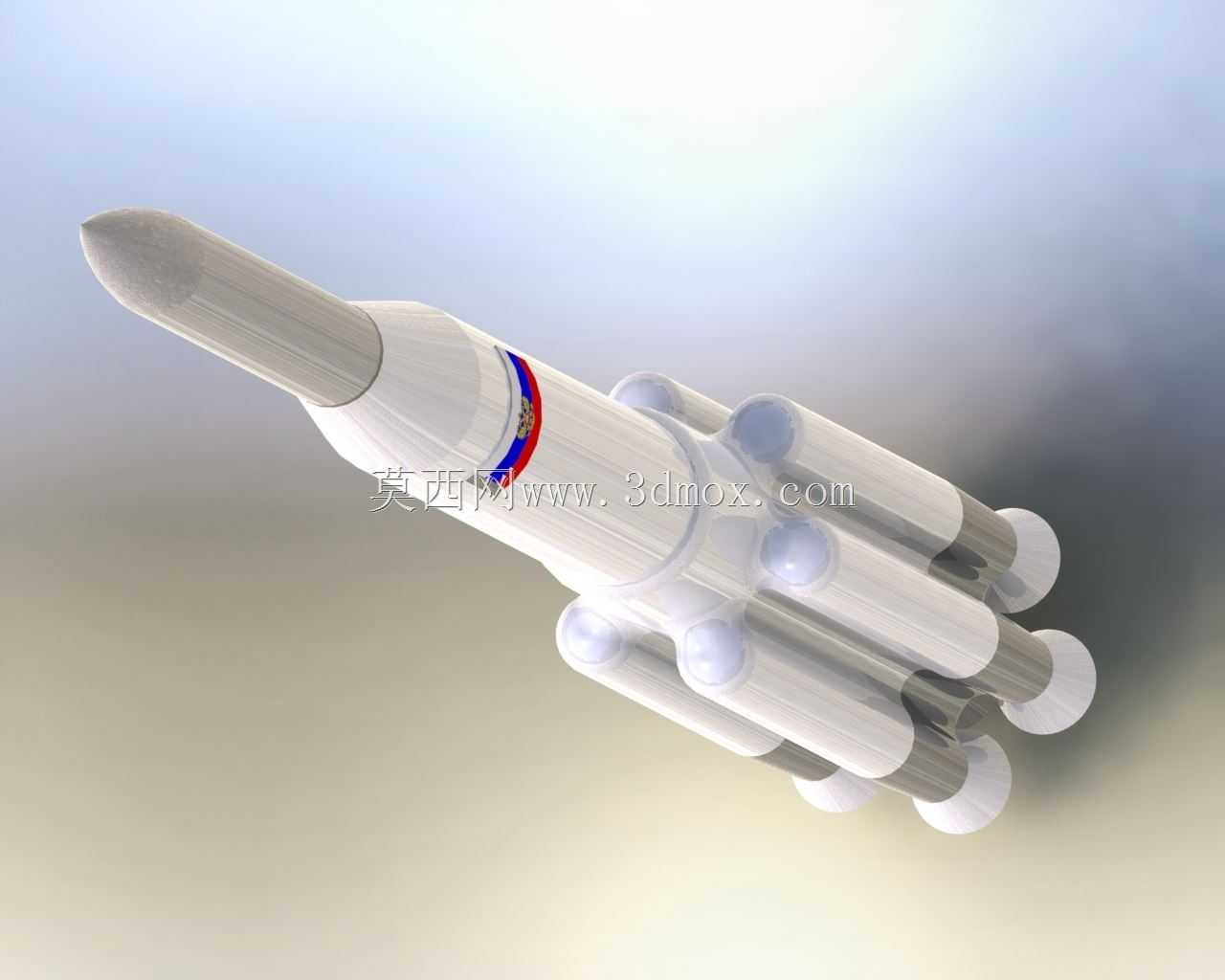

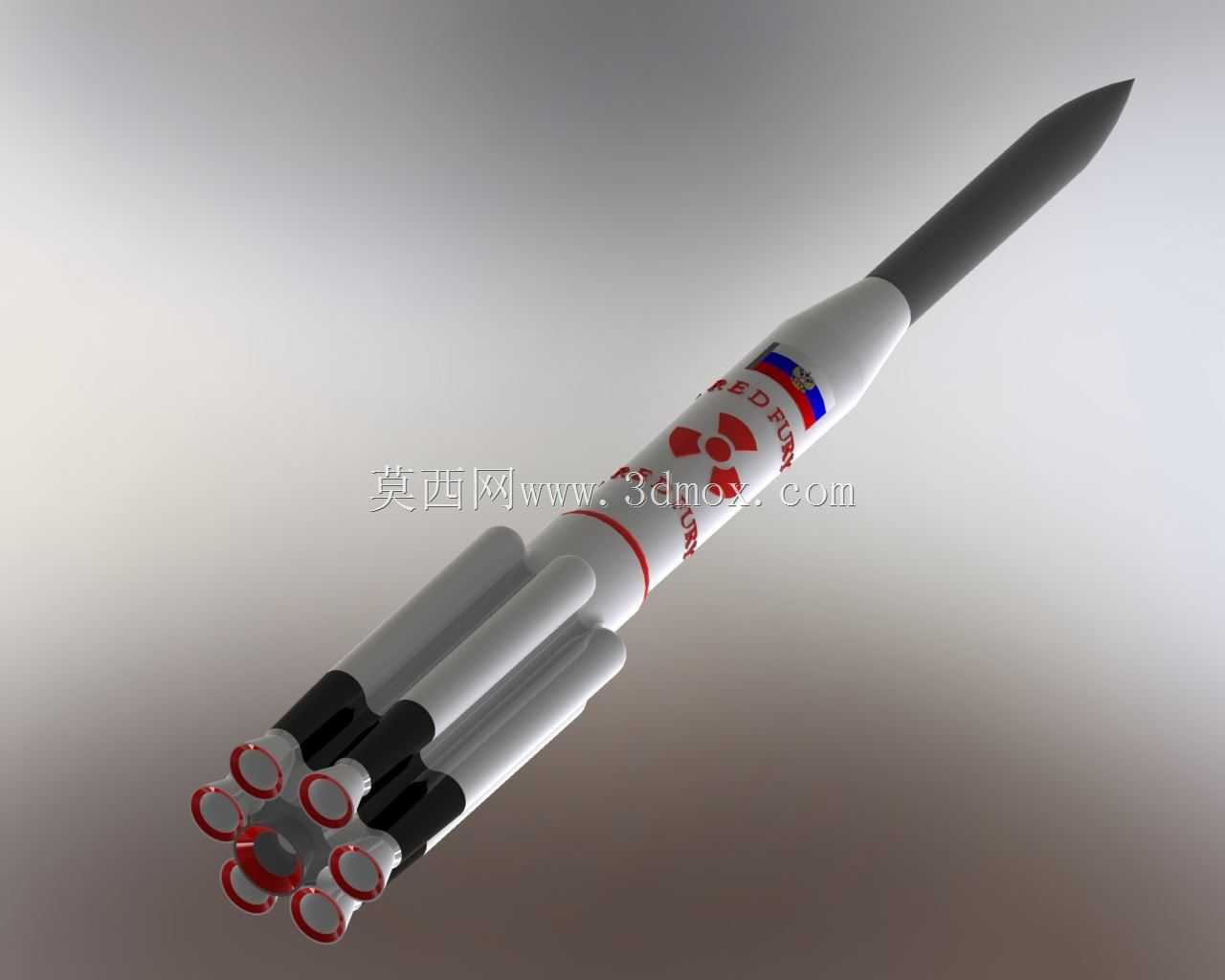

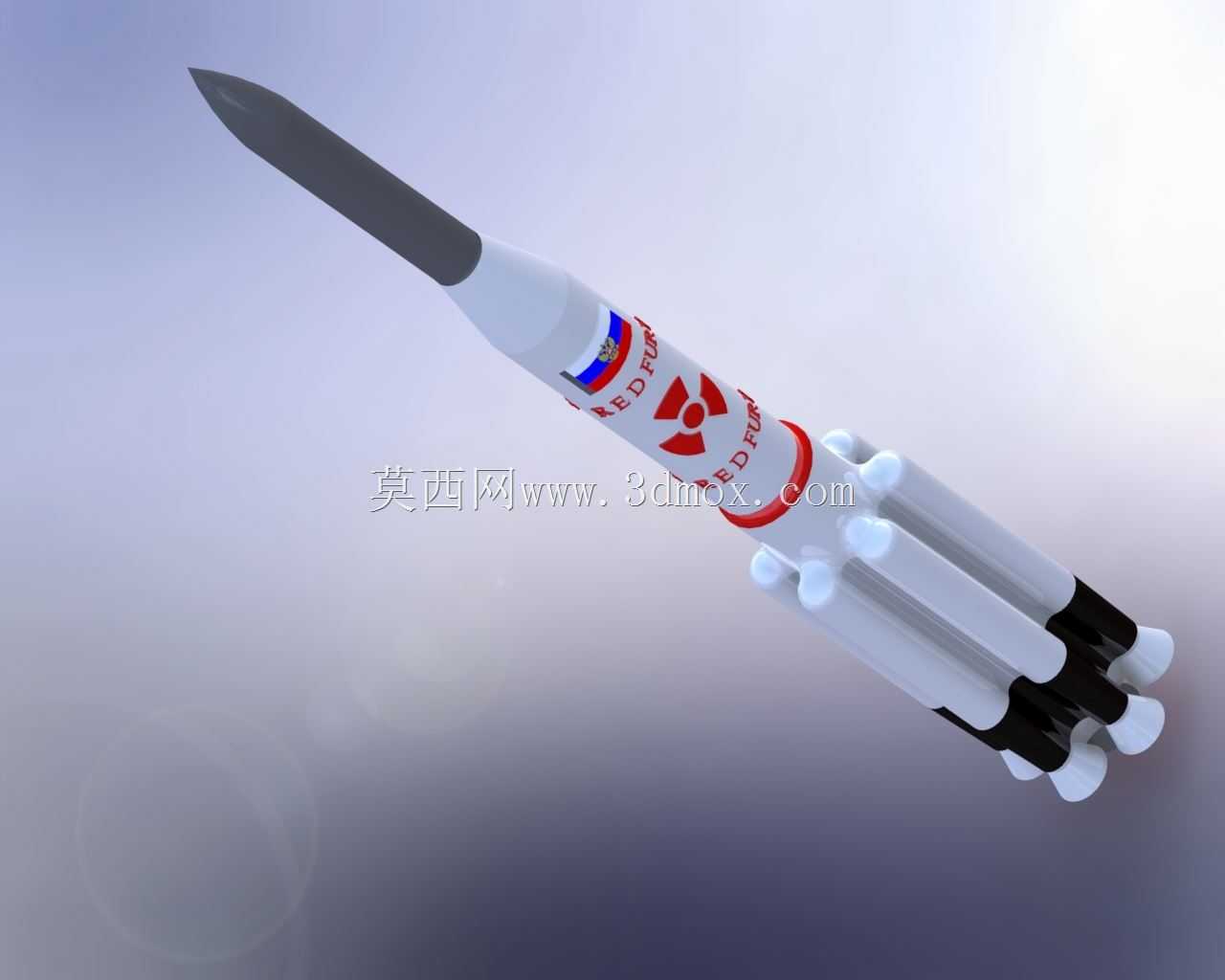

  首先从气动效率出发确定箭体整体长细比,避免长细比过大导致箭体结构刚度不足,同时规避长细比过小带来的气动阻力激增问题;助推器与芯级的连接位置经过多轮迭代,选取在芯级下部推力传递路径最优的区间,将助推器起飞阶段的大推力直接传递至箭体主承力结构,减少连接部位的应力集中,助推器尾部的喷管采用对称布局,保证各助推器推力合力与箭体轴线重合,降低起飞阶段的姿态控制力矩损耗。外形尺寸与安装边界层面,助推器单体外径约为芯级直径的三分之一,长度覆盖芯级下部约三分之一的箭体区间,助推器头部采用截锥构型与芯级外壁顺滑贴合,连接机构采用爆炸螺栓式分离设计,分离时可保证助推器沿径向安全脱离,不会与芯级发生碰撞;箭体尾部的多喷管布局预留了足够的伺服机构安装空间,

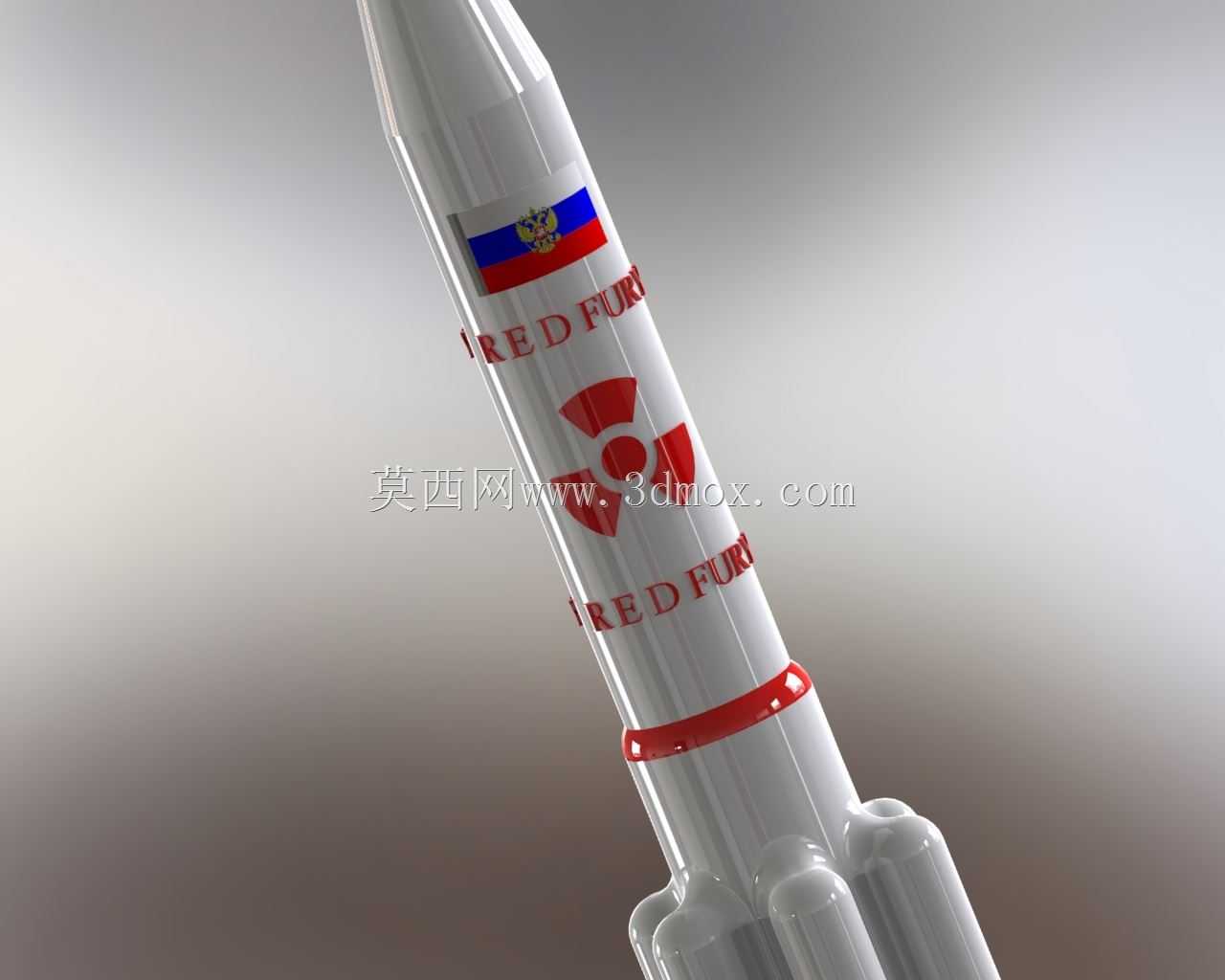

  每个喷管可独立进行小角度摆动,实现飞行过程中的俯仰、偏航、滚转姿态控制;整流罩与芯级的分离面设置在箭体上部,采用横向分离方案,分离时整流罩沿径向分成两瓣脱离,不会对载荷舱内的搭载物产生干涉。从结构细节来看,箭体各舱段采用环形框加纵向桁条的半硬壳式结构,在保证结构强度的前提下尽可能降低结构自重,助推器壳体采用高强度轻质材料设计,可承受固体燃料燃烧时的高温高压环境,箭体外壁的标识涂装位置避开了所有传感器、天线的安装窗口,不会对箭体上的电子设备工作产生干扰;尾段的防热结构覆盖了喷管周边的所有区域,可承受发动机喷流的高温冲刷,避免尾段结构在起飞阶段发生热损伤。该结构方案在建模过程中严格遵循航天运载器的设计规范,所有连接部位的尺寸公差、安装间隙都参考现役运载火箭的实际设计参数,可直接用于结构力学仿真、气动特性分析等后续研发环节,也可作为航天教学领域的具象化教具,帮助从业者直观理解捆绑式运载火箭的结构组成与布局逻辑。
