施内尔库普隆快接式锁紧连接构件

　　这款锁紧连接构件的设计初衷，是解决流体输送管路、模块化工装快换场景下，传统螺纹连接拆装效率低、对位精度差的痛点，在气动回路、低压液压支路、工业快速换模系统的管路对接环节都有广泛适配空间。从实际使用场景来看，车间内频繁拆装的气动工具供气管路、自动化设备上需要定期更换的功能模块气路接口、试验台架上需要快速切换的介质通路，都能用到这类结构，相比传统螺纹接头，它不需要旋转多圈拧紧，只需要对位后小角度旋转即可完成锁紧，单次拆装时间能缩短七成以上，在需要频繁换型的生产线工位上，能大幅降低停机等待时间。

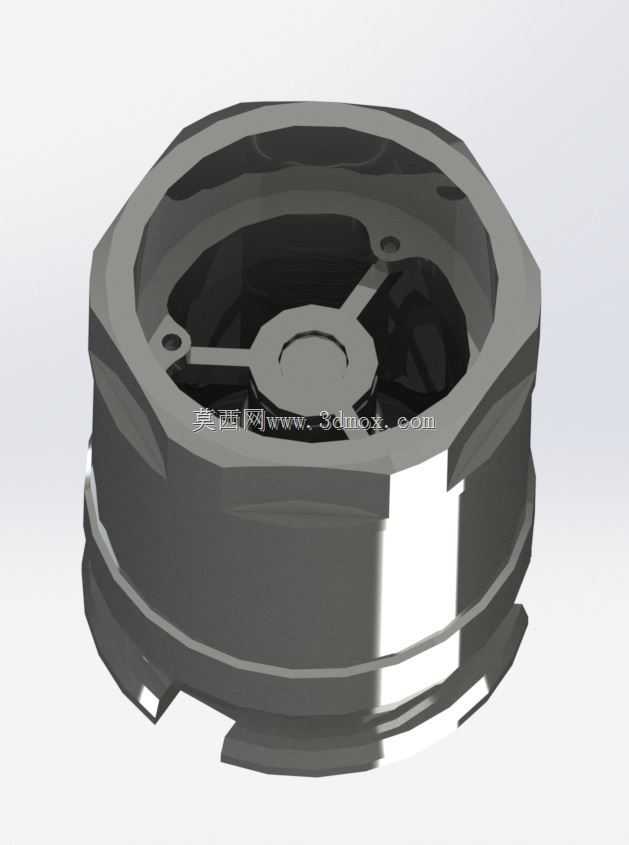

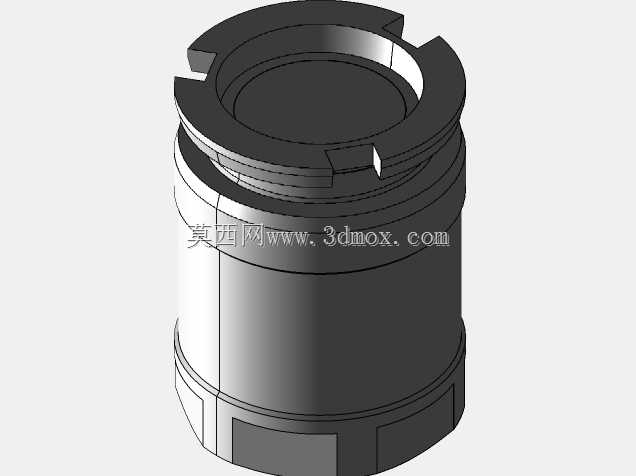

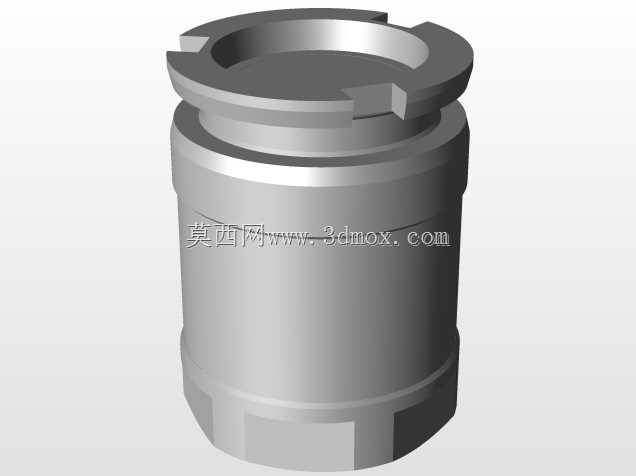

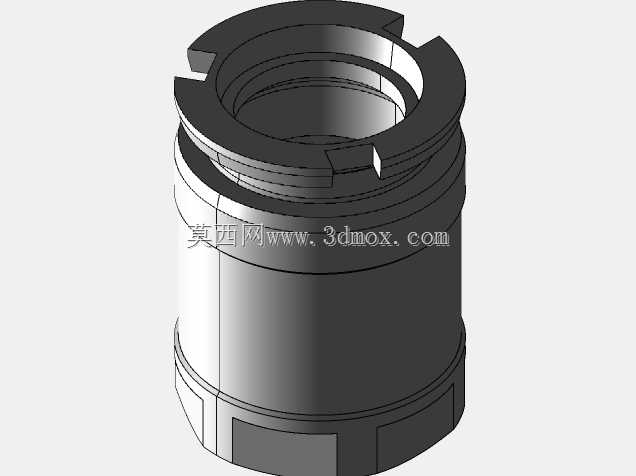

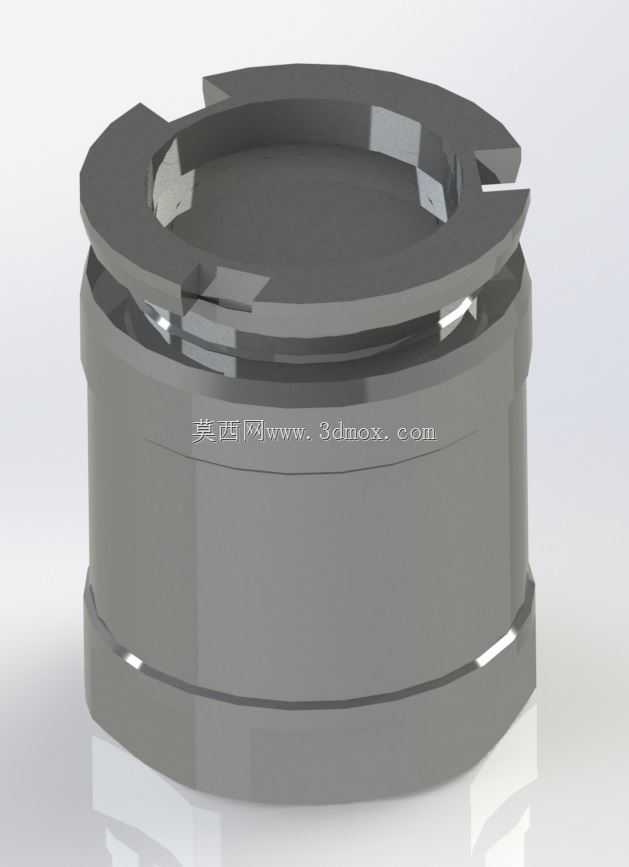

　　从结构设计逻辑来看，构件整体采用同轴回转体布局，主体为中空筒状结构，内部为贯通的介质流道，上端的开槽锁紧环是核心功能结构，三个均匀分布的缺口卡槽对应配套接头上的凸台结构，安装时先将接头凸台对准卡槽缺口推入，之后旋转一定角度，凸台就会卡入锁紧环内侧的限位槽内，配合筒身内部的密封件安装槽，装入O型密封圈后就能实现端面密封，不需要额外缠绕生料带或者加装密封垫，密封可靠性在0-1.6MPa的压力工况下能稳定满足使用要求。设计时特意将锁紧环的卡槽导向边做了15度的导入斜角，即使操作人员在视线受阻的设备背面操作，也能顺利完成对位插接，不会出现卡滞或者对位偏差导致的密封失效问题。

　　外形尺寸方面，构件整体外径控制在适配常规通径管路的范围内，筒身外壁做了小平面的防滑结构，不需要借助扳手，徒手就能完成锁紧和拆卸操作，安装边界上，构件下端预留了标准外螺纹接口，可以直接对接现有管路的内螺纹接头，不需要额外制作转换连接件，上端锁紧部位的最大外径比筒身大出的尺寸控制在合理范围，相邻两个接头的安装中心距只要大于锁紧环外径两毫米，就不会出现安装干涉，在密集排布的阀岛安装板上也能顺利布置，不会因为结构尺寸问题占用过多安装空间。

　　在功能特性上，这款构件除了快装快拆的优势，还做了防松脱的结构设计，锁紧环内侧的卡槽末端设置了小角度的止退卡口，当接头旋转到位后，在内部介质压力的作用下，接头凸台会自动卡入止退卡口内，即使管路受到拉扯或者设备运行产生振动，也不会出现接头松脱漏气的问题，拆卸时只需要稍微下压接头反向旋转，就能顺利脱出，操作逻辑简单，一线操作人员不需要专门培训就能快速上手。另外筒身的壁厚做了等强度优化，在保证整体结构强度能承受额定压力的前提下，尽可能降低了构件自身重量，在移动设备的轻便气路布置场景下，也不会给管路带来额外的负重负担。

　　建模过程中，对锁紧环的卡槽位置做了均匀度校验，三个卡槽的相位角偏差控制在0.1度以内，保证插接锁紧后接头和构件的同轴度，避免出现偏心导致的密封件偏磨问题，内部流道做了圆角过渡处理，减少介质流经时的阻力损失，在压缩空气输送场景下能降低压力损耗，提升回路的响应速度。密封槽的尺寸按照标准O型圈的安装公差设计，压缩率控制在合理区间，既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效，延长整体构件的维护周期。
