大规格重载车辆橡胶车轮总成结构

　　在重型工程运输车辆、大型农用作业机械、特种港口转运设备的行走系统设计中，车轮作为直接承接整车载荷、传递驱动力矩、缓冲路面冲击的核心部件，其结构匹配度直接决定整机的行驶可靠性与作业安全性。这款大规格车轮的设计，首先围绕重载工况下的载荷分布做了针对性优化，轮辋采用深槽式等强度结构，轮缘位置做了加厚圆弧过渡，避免轮胎在低气压重载状态下出现脱圈风险，同时轮辐与轮辋的连接位置采用连续满焊工艺，焊接区域做了应力释放处理，减少交变载荷下的焊缝疲劳开裂概率。

　　从实际应用场景来看，这类大尺寸车轮主要适配非铺装路面作业的重型设备，比如矿区的大型自卸转运车、林场的集材机械、大型农用联合收获机，这类场景下路面多碎石、坑洼，瞬时冲击载荷往往能达到额定载荷的2-3倍，因此轮胎部分采用了加厚胎面设计，胎面胶料选用耐磨抗切割的配方，胎体帘布层采用多层高强度钢丝帘线排布，既保证径向承载能力，又能在侧向倾斜作业时提供足够的支撑刚度，避免胎侧过度形变出现折损。

　　设计过程中，首先需要明确轮辋与轮胎的配合边界，轮辋的标定直径、胎圈座角度、轮缘高度都严格匹配对应规格轮胎的安装尺寸，轮辋的中心定位孔采用与车桥轮毂轴头过盈配合的公差设计，螺栓孔的分布圆直径、孔位数量、孔径尺寸都对应重载车桥的轮毂连接标准，安装时可以直接与对应规格的轮毂法兰对接，不需要额外制作转接件。轮胎的充气压力适配范围覆盖重载低压作业与公路转场高压行驶两种状态，胎面的花纹块采用大块交错排布，既保证非铺装路面的抓地力，又能减少公路行驶时的花纹噪音与滚动阻力。

　　从安装边界来看，车轮的总宽度、偏距参数经过反复校核，保证安装后轮胎外侧与车架、挡泥板之间留有足够的跳动间隙，在悬架最大压缩行程、轮胎最大侧偏角度下都不会出现运动干涉；轮辋的中心孔端面加工有定位止口，与轮毂装配时可以保证同轴度，减少高速行驶时的车轮跳动量，降低整车的行驶振动。轮胎与轮辋装配时，胎圈与轮辋胎圈座的贴合面做了光滑处理，没有毛刺与凸起，避免充气时损伤胎圈密封层，保证轮胎的气密性，减少日常运维的补气频次。

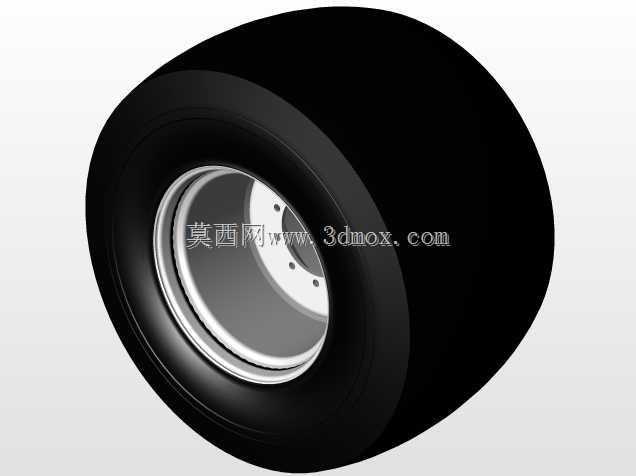

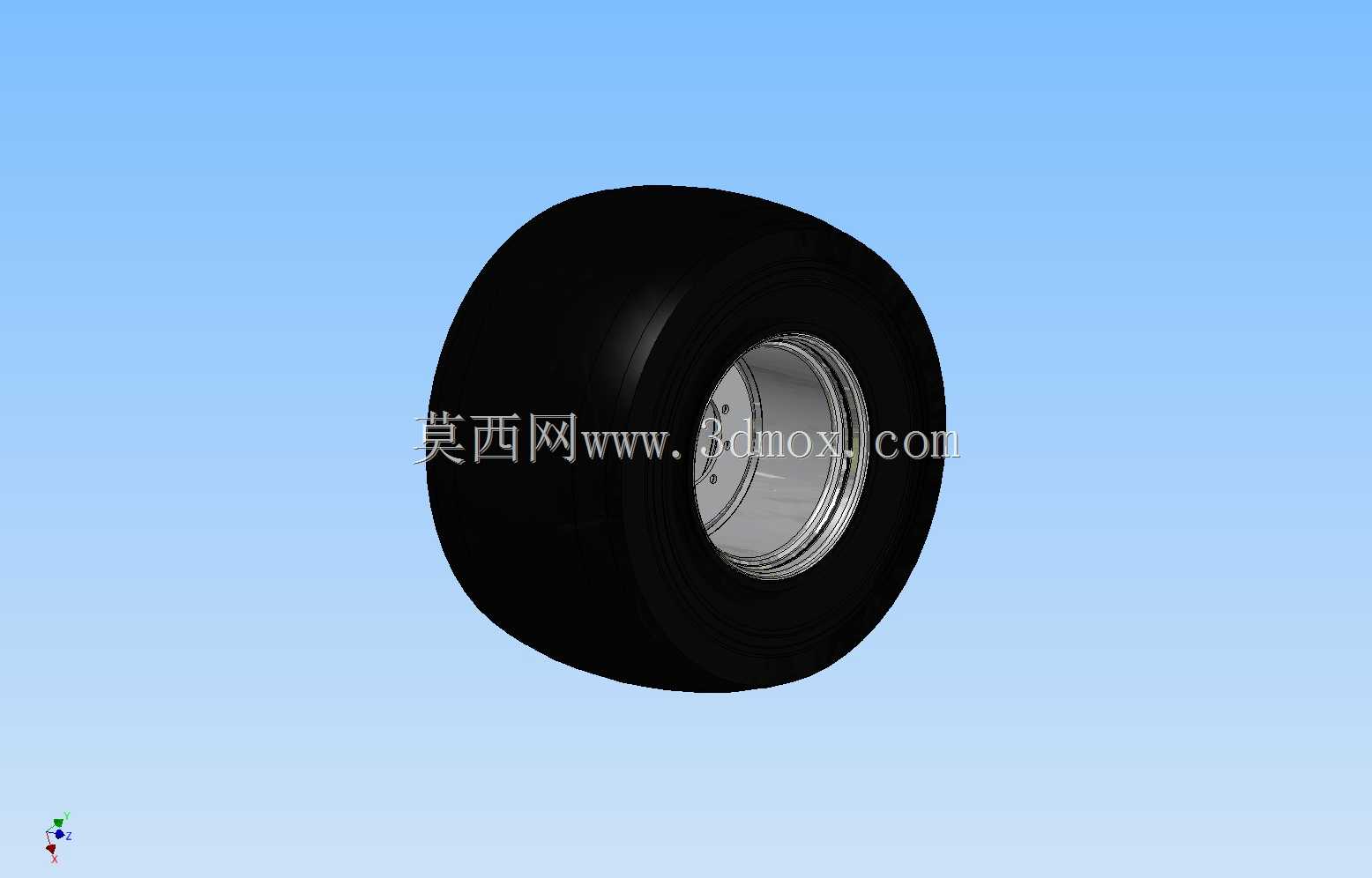

　　在结构细节上，轮辋的气门嘴孔位置做了加强处理，避免长期使用后气门嘴根部出现开裂漏气；轮辐表面采用抛丸后喷防锈底漆的处理工艺，适应户外潮湿、多泥沙的作业环境，减少锈蚀对结构强度的影响。轮胎的胎侧标注有载荷指数、速度级别、充气压力参考值，方便现场运维人员快速核对参数，避免错装或者超载荷使用。这类车轮在做三维建模时，会分别对轮胎的胎面、胎侧、胎圈、帘布层以及轮辋的轮缘、胎圈座、轮辐、螺栓孔做独立的结构特征建模，既可以用于整车装配时的运动干涉校核，也可以用于后续的有限元强度分析，模拟不同载荷、不同胎压下的结构形变与应力分布，为后续的结构优化提供数据支撑。

　　不同于小型乘用车车轮，这类重载车轮的设计更侧重结构可靠性与工况适应性，不需要过多考虑轻量化与外观装饰性，所有的结构设计都围绕承载、抗冲击、易安装、耐磨损几个核心需求展开，比如胎面的花纹深度比普通公路轮胎深30%以上，在碎石路面作业时的耐磨寿命可以提升一倍以上；轮辋的板材厚度比同直径公路车轮厚40%，即使在轮胎出现亏气的情况下，也能短距离支撑车辆行驶到维修点位，不会出现轮辋直接变形报废的情况。在做整车匹配时，还需要结合车桥的额定载荷、整车的最高行驶速度、作业场景的路面条件，核对车轮的载荷余量，一般工程应用中会保留1.5倍以上的安全系数，应对作业过程中的突发冲击载荷。
