28立方矿用自卸车举升结构三维设计

　　在露天矿山开采、大型土石方转运作业场景里，矿用自卸车承担着短距离大吨位物料转运的核心职能，不同于公路运输自卸车辆，矿用作业场景下的车辆需要应对非铺装路面的颠簸冲击、大坡度停靠卸料、高密度矿石的重载载荷，因此货厢与举升机构的设计合理性，直接决定了整车的作业效率与故障周期。这款28立方容积的矿用自卸车举升结构设计，首先从作业边界出发做了参数校核：常规露天煤矿的剥离物密度约1.6-2.2t/立方米，金属矿石密度可达3t/立方米以上，28立方的货厢容积匹配额定载重下，不会出现超载偏载引发的举升失稳问题。设计过程中没有沿用公路自卸车的直推前置举升布局，而是采用了中置单级伸缩液压油缸配合三角臂放大举升力矩的结构，

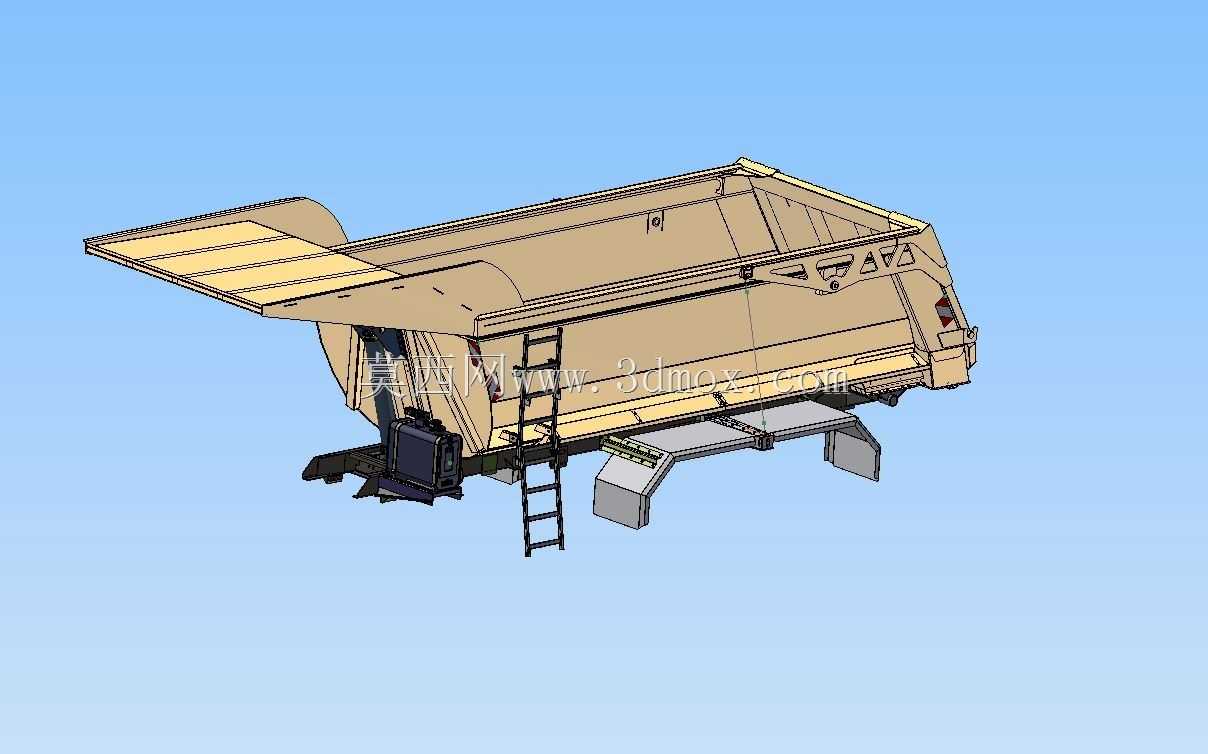

　　这种布局的优势在于油缸工作行程更短，举升初始阶段就能获得足够的推力，避免重载起步时油缸压力过载，同时三角臂的力臂放大效应可以降低液压系统的额定工作压力，延长液压密封件的使用寿命。货厢的外形设计做了针对性优化：厢体前端做了斜向延伸的挡料板，避免举升卸料时物料滑落砸坏驾驶室顶部结构，厢体内壁做了圆弧过渡处理，减少湿黏物料的粘附残留，卸料时不会出现积料卡滞的问题；厢体侧面设置了内嵌式爬梯结构，方便运维人员登车检查厢体磨损情况，爬梯做了防滑凸起设计，即便表面沾附矿粉泥浆也能保证踩踏摩擦力。举升机构的安装底座直接与车辆主车架的纵梁做了一体化连接设计，底座处设置了多道加强筋板，分散举升时的集中载荷，避免长期作业下车架出现开裂变形；

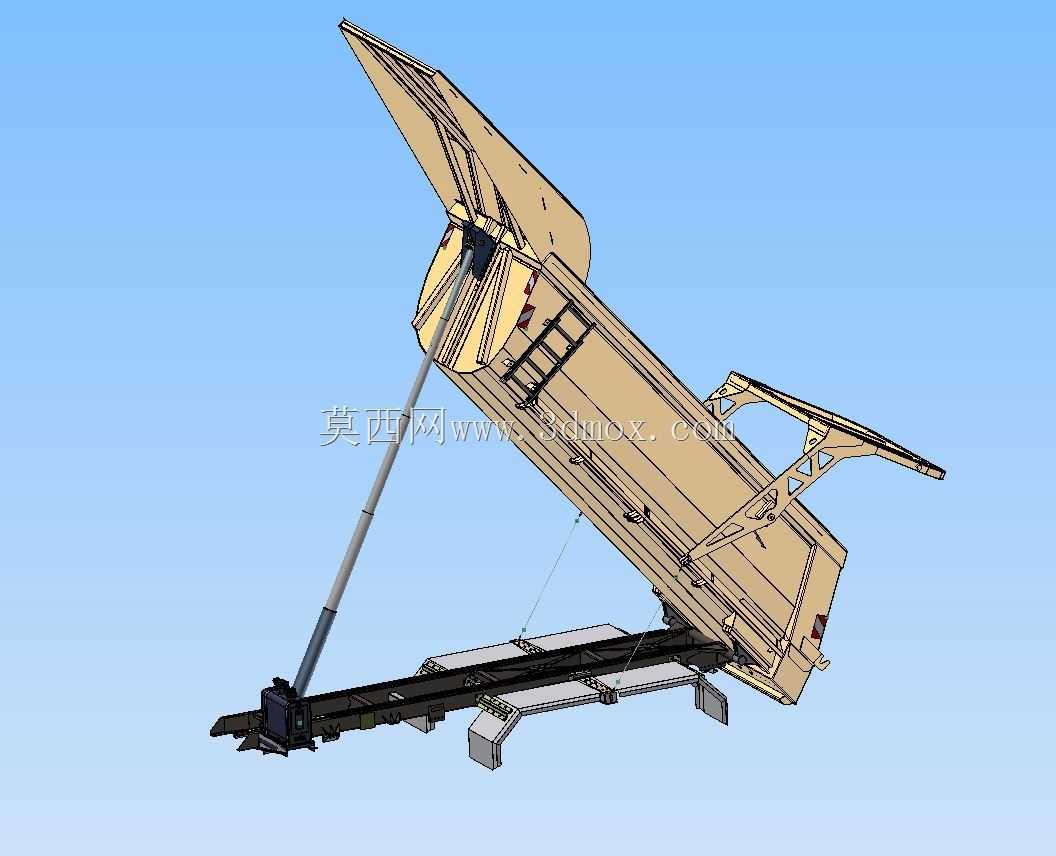

　　举升铰点的位置经过多轮运动仿真校核，当货厢举升到最大卸料角度时，货厢尾部的下沿距离地面留有足够的安全间隙，不会与地面凸起的矿堆发生碰撞，同时举升过程中货厢的重心始终落在车辆后桥的支撑范围内，即便在5度以内的倾斜地面卸料，也不会出现整车侧翻的风险。货厢尾部的铰接支座采用了宽间距双铰点设计，相比单铰点结构，能更好地承受车辆行驶过程中货厢的左右摆动冲击，铰点处配置了自润滑轴承，减少日常运维的注油保养频次，适配矿山场景下运维条件有限的实际情况。液压油缸的上下铰点都做了关节轴承设计，能够补偿车架与货厢在重载变形时的角度偏差，避免油缸出现偏磨拉缸的故障。在设计建模过程中，所有的安装接口都预留了足够的装配公差，

　　举升机构的各个运动部件都做了运动干涉检查，确保举升全程不会出现部件磕碰的问题；货厢的板材厚度做了梯度设计，厢体底部受物料冲击磨损最严重的区域采用了更厚的耐磨钢板，厢体上部受载荷较小的区域适当降低板材厚度，在保证结构强度的前提下控制整体自重，避免无效重量增加车辆的燃油消耗。这套结构同时适配矿山现场的维修条件，所有易损的铰接销轴都采用了标准化尺寸，现场更换时不需要定制非标配件，能够大幅缩短故障停机时间。针对矿山作业中常见的大块物料砸击问题，货厢底板做了横向的加强筋布置，能够分散大块矿石坠落时的冲击载荷，避免底板出现凹陷变形；举升油路的接口位置做了抬高设计，避免车辆行驶过程中路面飞溅的碎石磕碰损坏油管接头。整个结构的设计完全围绕矿山实际作业的痛点展开，没有冗余的装饰性结构，所有的外形设计都服务于功能需求，从安装边界来看，整套举升机构与货厢的安装尺寸完全匹配主流大吨位矿用自卸车的车架接口，不需要对原车车架做大规模改动就能完成换装，适配性较强。
