折弯式带叉耳金属连接固定支座

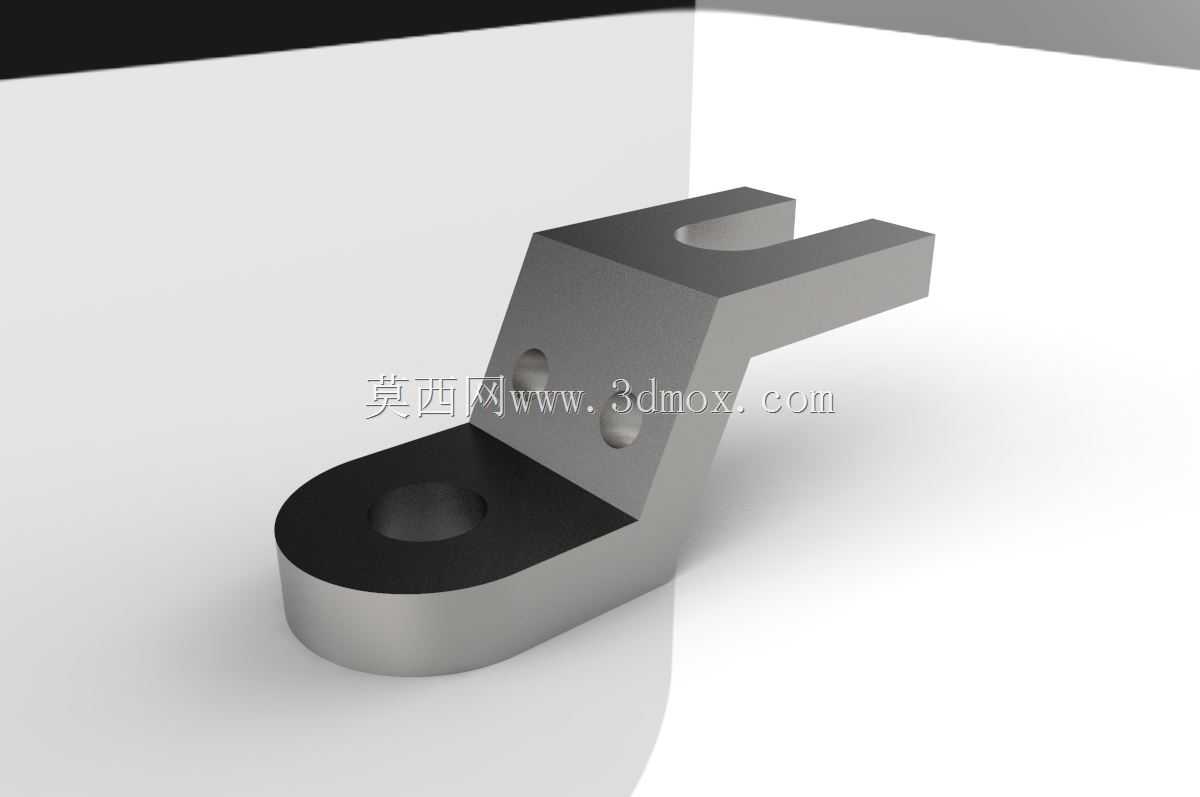

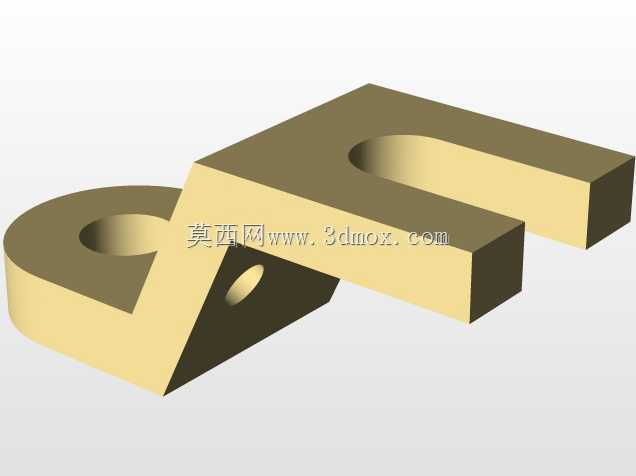

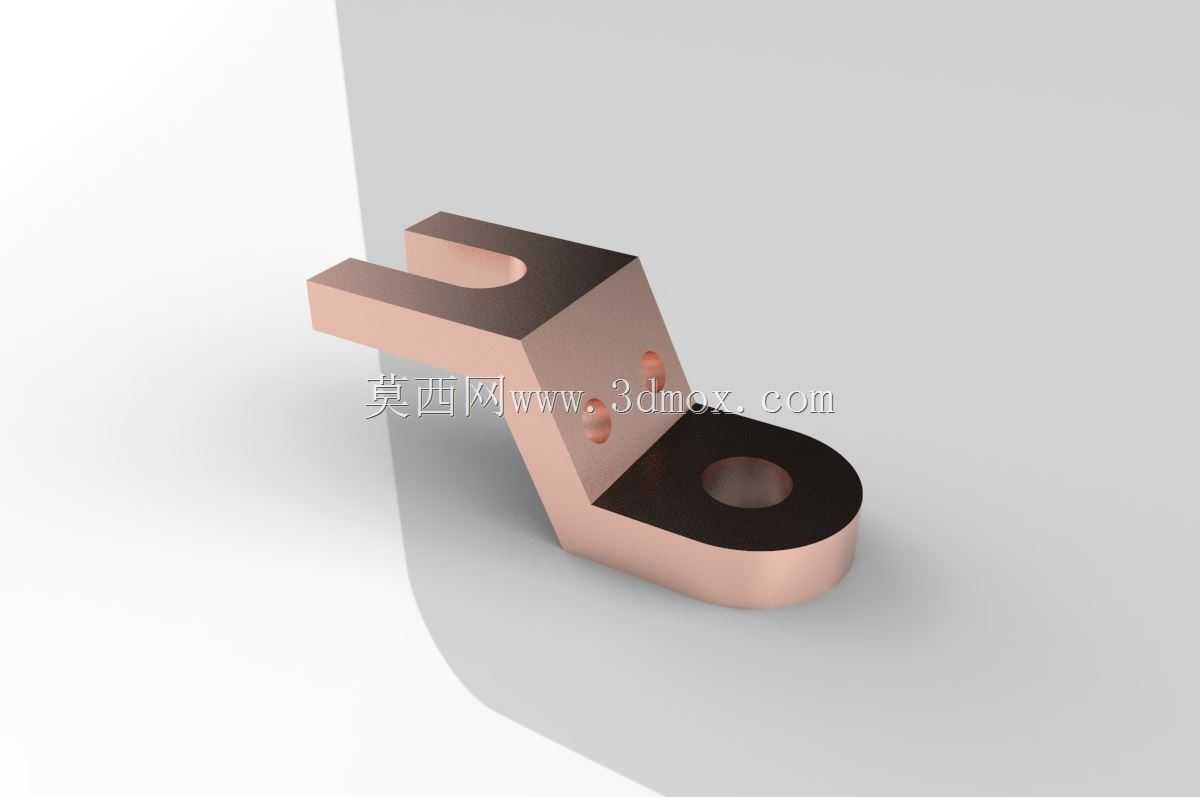

　　这类折弯成型的带叉耳固定支座，在轻工自动化输送线、小型工装夹具、非标设备机架的辅助定位场景里出镜率极高，很多人做结构设计时容易忽略这类小零件的受力边界，最后装上去运行两三个月就出现连接位松动、折弯处变形的问题，其实从结构本身就能倒推它的设计逻辑。先看安装端，底部是带沉孔的圆弧形安装座，这个沉孔不是随便开的，沉孔深度刚好能把内六角圆柱头螺钉的头部完全埋入，安装后支座底面和安装基面完全贴合，不会因为螺钉头突出导致安装倾斜，圆弧底座的设计也适配小直径的圆管安装基面或者带圆弧过渡的机架型材面，比方形底座的适配性更强，不会出现边角悬空的情况，安装孔的中心到底座边缘的距离留足了螺钉拧紧的操作空间，用普通内六角扳手就能直接操作，

　　不需要额外预留避让位。再看折弯段的结构，整个支座从底座向上做了一定角度的折弯，不是直角直连，这个折弯角度是为了避让安装位旁边的突出结构，很多设备的安装面旁边会有走线槽、型材加强筋或者其他相邻零件，直连式的支座会和这些结构发生干涉，折弯段上开的两个通孔是用来穿装定位销或者紧定螺钉的，用来固定穿在叉耳槽里的活动件，限制它的轴向窜动，两个孔的间距刚好匹配常用的小型销轴的锁紧孔位，不需要额外再做打孔加工。上部的叉耳结构是整个零件的核心功能位，叉耳中间的开槽宽度是按照常用的小直径连杆、拨叉杆的外径做的公差配合，槽的两个端面做了倒角处理，装配的时候销轴或者连杆能很顺利滑入槽内，不会因为边角毛刺卡滞，叉耳上的通孔是销轴穿装位，孔的同轴度公差控制在合理范围内，穿入销轴后不会出现卡滞、转动不畅的问题。从受力角度来说，这个支座的折弯处做了小圆弧过渡，没有直角应力集中的问题，能承受垂直于安装面的径向载荷，也能承受叉耳方向的一定轴向拉力，适合用在轻载的联动机构里，比如小型料仓的挡料拨杆固定、输送线的导向挡片安装、工装夹具的侧向定位支撑，这类场景不需要太大的承载能力，但对安装位的避让、连接的可靠性有要求。设计这类零件的时候，首先要确认安装基面的形式，如果是平面安装，底座圆弧也能完全贴合，只是接触面积比方形底座略小，但轻载场景下完全够用；如果是圆弧面安装，这个底座的圆弧半径要和被安装面的半径匹配，不然会出现线接触，长期受力容易压伤基面。

　　其次要确认叉耳开槽的宽度和穿装零件的直径配合间隙，间隙太大的话连接会有旷量，机构运行时会产生异响和冲击，间隙太小则装配困难，甚至会出现装不进去的情况。另外折弯段的角度要根据实际避让的结构尺寸计算，不能随便选角度，角度太大的话叉耳的位置会偏移，导致连接的连杆出现别劲的情况，角度太小又起不到避让作用。安装的时候要注意，底部的固定螺钉要加平垫和弹垫，因为这类支座经常用在有小幅振动的设备上，不加防松件的话时间长了螺钉会松动，导致整个支座移位，影响机构的运行精度。两个定位孔的紧定螺钉要顶在穿装零件的平面位上，不要顶在圆弧面上，不然顶紧力不够，容易出现滑动。这类零件一般用45号钢加工，表面做发黑处理就能满足常规的防锈要求，

　　如果是用在潮湿或者有腐蚀的环境里，可以换成304不锈钢材质，不需要做额外的表面处理，加工的时候折弯处要注意折弯半径，不能太小，不然折弯的时候会出现裂纹，影响零件的结构强度，叉耳的两个端面要和开槽方向垂直，不然销轴穿入后会出现倾斜，导致转动不畅。很多新手设计这类小零件的时候，容易忽略安装操作空间，把安装孔开得太靠近支座边缘，导致扳手伸不进去，最后装配的时候只能把零件拆下来重新打孔，耽误装配进度，这个支座的安装孔位置就留足了操作空间，不管是用L型内六角扳手还是T型扳手都能顺利操作。另外叉耳的厚度也要根据承载来选，太薄的话承受径向力的时候叉耳会张开变形，太厚的话又会增加不必要的重量和材料成本，这个零件的叉耳厚度和折弯段、底座的厚度是一致的，整体是等厚板材折弯加工，不需要额外的铣削加工，加工成本很低，适合批量使用。
