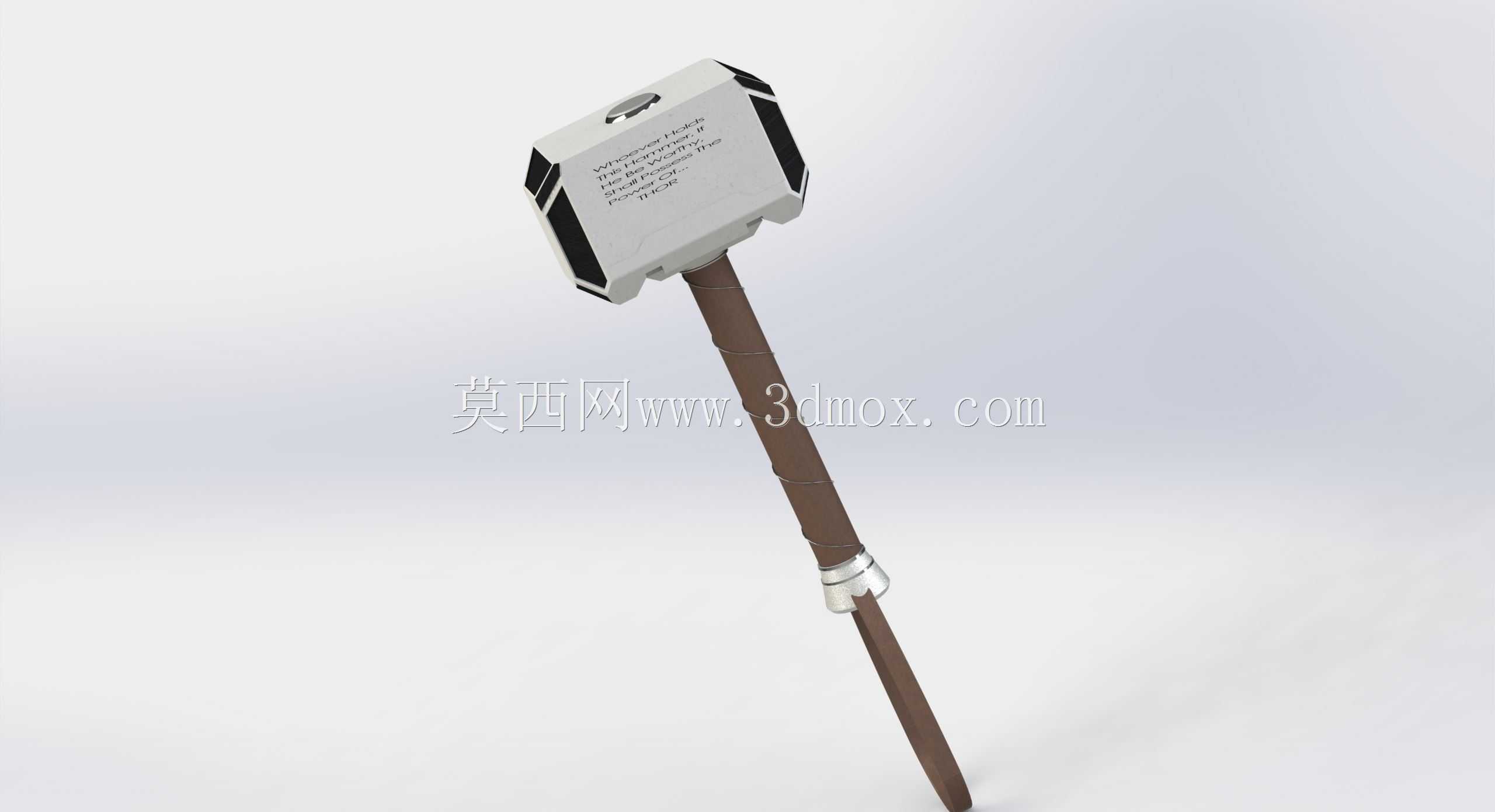

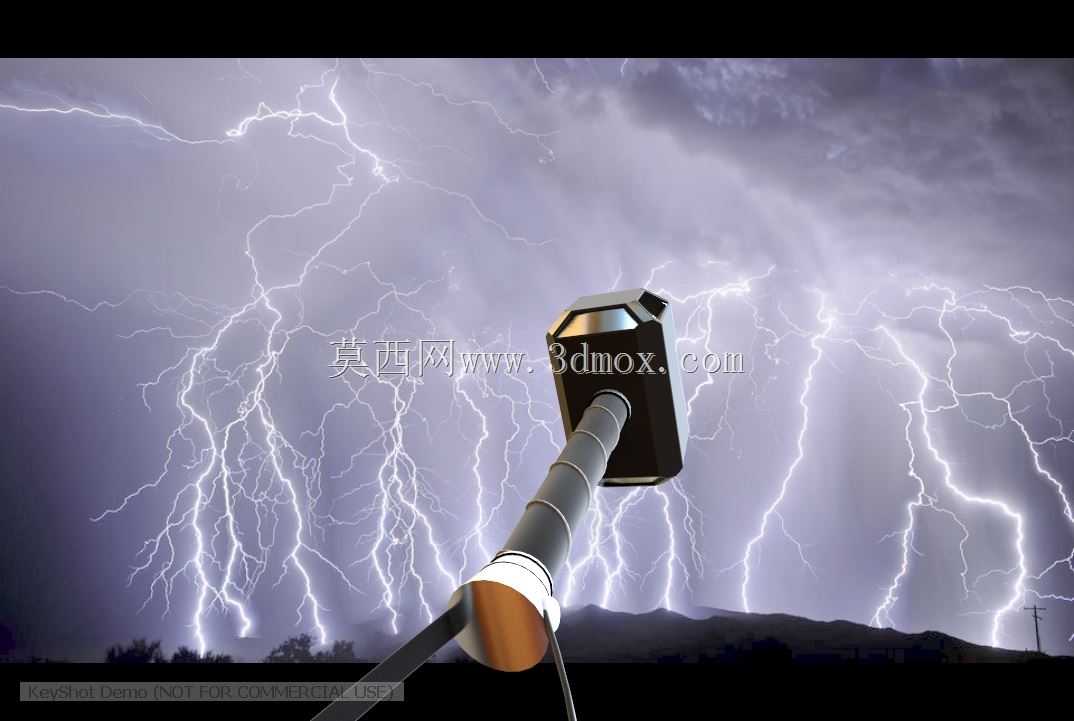

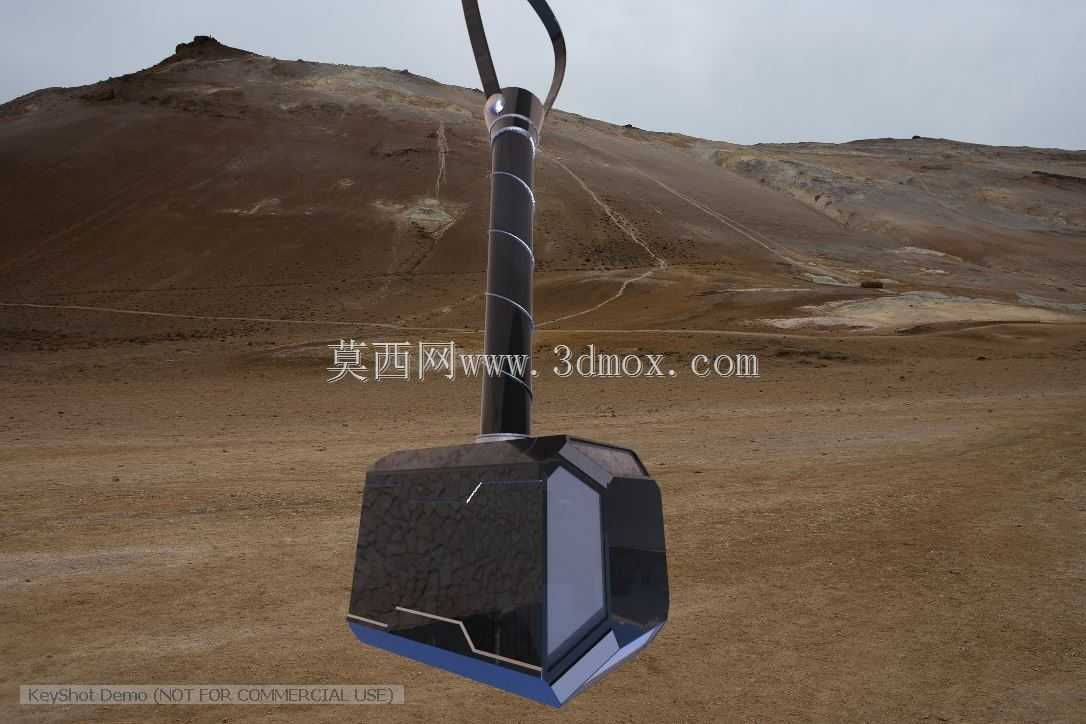

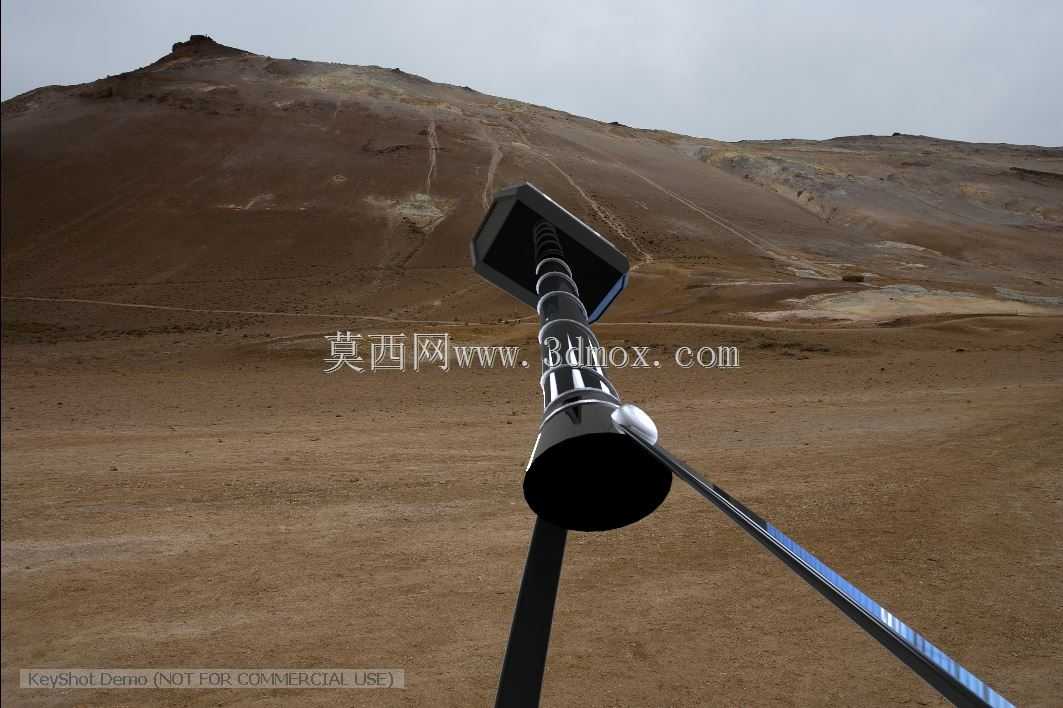

影视道具级雷神战锤结构设计方案

　　这款战锤的三维结构设计，最初是面向影视道具制作、高端收藏级手办开模场景开发的，区别于常规工业敲击用锤的功能导向，整个结构在还原神话意象的同时，兼顾了实体道具制作的装配合理性与手持使用的配重平衡。从实际应用场景来看，该结构可直接用于1:1比例cosplay道具的3D打印生产、树脂翻模量产，也可缩放比例后作为潮玩手办的核心原型，部分结构细节还可拆解作为文创摆件的分件设计参考，适配展会陈列、主题周边开发等多个落地场景。

　　设计过程中首先敲定的是整体手持配重逻辑，常规工业手锤的重心集中在锤头端部，依靠重力势能提升敲击效能，但作为手持展示道具，过长时间持握如果重心过于靠前会造成腕部负担，因此在结构排布时将锤柄内部的配重块位置向握持段后移了32mm，让整体持握重心落在距离锤柄尾端110mm的位置，刚好适配成年男性手掌自然握持的受力中心，单手持握15分钟以上不会产生明显的坠手感。锤头部分的外形没有采用规则的立方块结构，而是在棱角处做了1.2mm的倒角过渡，既还原了影视设定中锻造金属的厚重质感，也避免实体制作后锐边造成的磕碰划伤，锤头顶面的符文凹槽深度控制在0.8mm，既保证填色涂装时的颜料附着余量，也不会因为凹槽过深造成打印或翻模时的积料缺陷。

　　锤柄与锤头的连接结构没有采用简单的插接粘合方案，而是设计了M12的内螺纹连接副，锤头内部预埋金属螺母嵌件，锤柄端部车制对应外螺纹，装配时可通过螺纹旋紧控制整体装配间隙，配合螺纹胶固定后可承受150N的横向拉力，完全满足道具使用过程中的挥舞、摆拍受力需求，不会出现锤头脱落的问题。锤柄的握持段做了等距的环形防滑槽，槽宽2mm、槽深0.5mm，相邻槽间距8mm，这个尺寸参数是经过多次持握测试确定的，既不会因为槽纹过密硌手，也能保证戴手套持握时足够的摩擦力，锤柄尾端的挂绳孔直径设计为6mm，可穿过直径5mm的伞绳作为腕带，进一步提升持握时的安全性，避免挥舞过程中脱手。

　　从安装边界尺寸来看，整锤总长度控制在445mm，锤头部分的长宽高尺寸为155mm×105mm×105mm，整体最大外轮廓没有超出常规1:1道具的尺寸规范，适配普通身高成年用户的持握比例，所有分件的拆分面都设计在非外观可见位置，锤头分为上下两个壳体、锤柄分为三段式结构，拆分后的单个零件最大尺寸不超过220mm，可适配绝大多数桌面级FDM3D打印机的成型尺寸，不需要额外拆分打印，降低了制作门槛。表面结构处理上，锤头部分预留了0.1mm的喷砂余量，实体制作后可通过喷砂处理模拟锻造金属的粗糙质感，锤柄的防滑槽位置预留了0.2mm的包胶厚度，如果需要制作软质握持层，可直接在原有结构上覆软胶，不需要额外调整尺寸。

　　在结构强度校核层面，针对道具使用中常见的磕碰场景，锤头壳体的壁厚设计为3.5mm，内部设置了十字形加强筋，筋厚2mm，即使采用PLA材料打印，也能承受1米高度自由落体到水泥地面的冲击，不会出现壳体碎裂的问题；锤柄部分采用中空结构设计，壁厚2.5mm，内部可根据需求填入钢珠或铅块调整整体配重，中空通道直径10mm，足够穿过配重块同时不影响螺纹连接结构的强度。整个设计没有采用复杂的异形曲面，所有过渡面都是可加工的规则曲面，不管是3D打印、数控铣削加工还是树脂翻模，都能顺利脱模，不需要设计复杂的抽芯结构，大幅降低了量产时的模具成本。针对涂装需求，所有外观面的分型线都做了0.3mm的溢料槽设计，翻模生产时产生的飞边会集中在溢料槽位置，打磨时不需要破坏主体外观面，能有效提升后期涂装的成品率。
