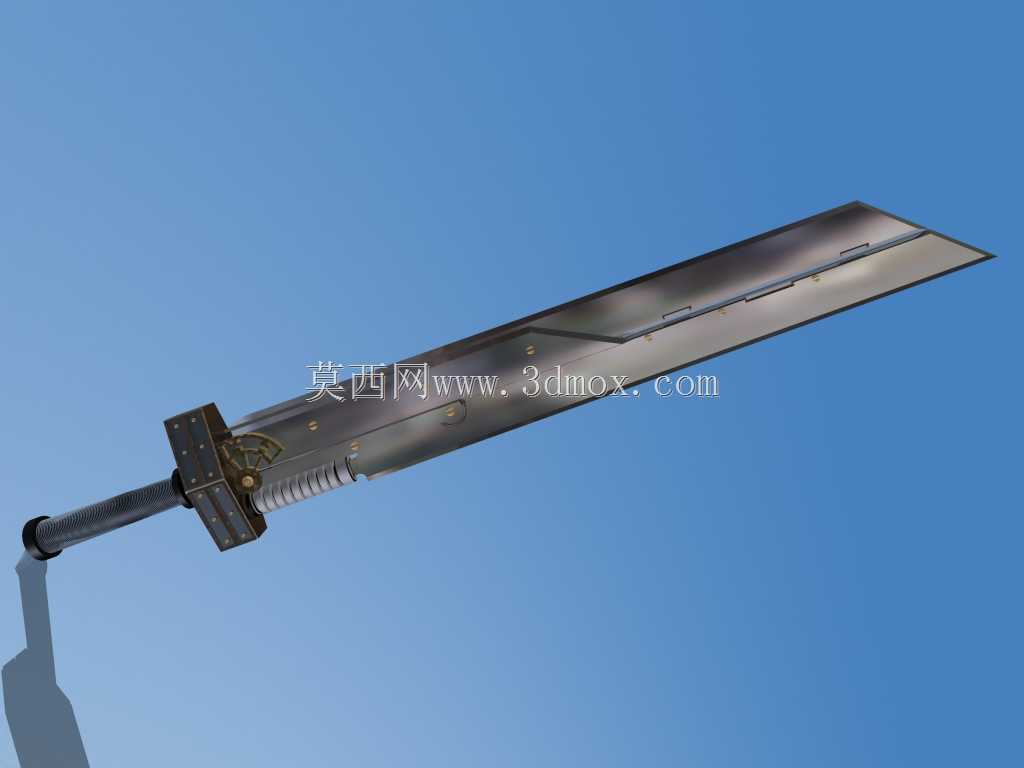

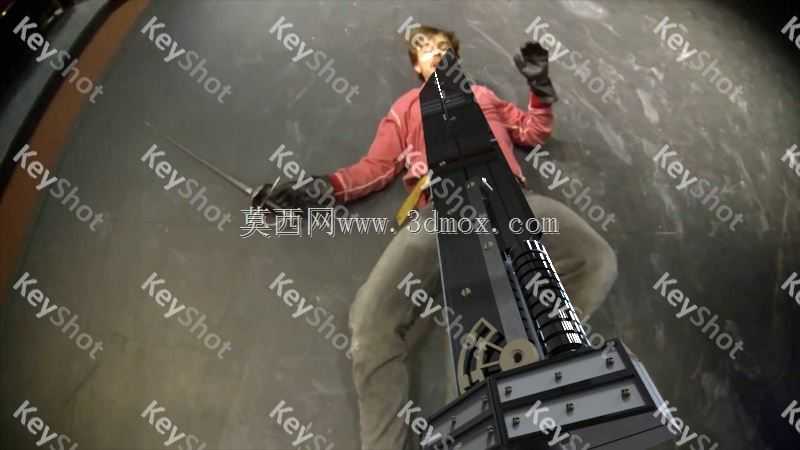

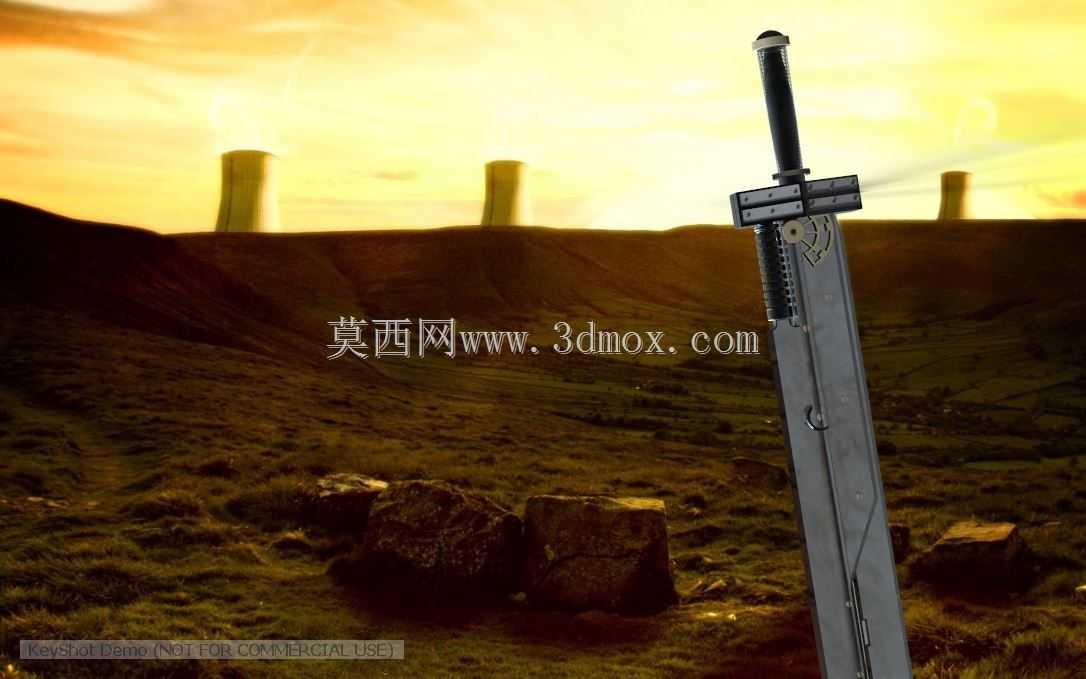

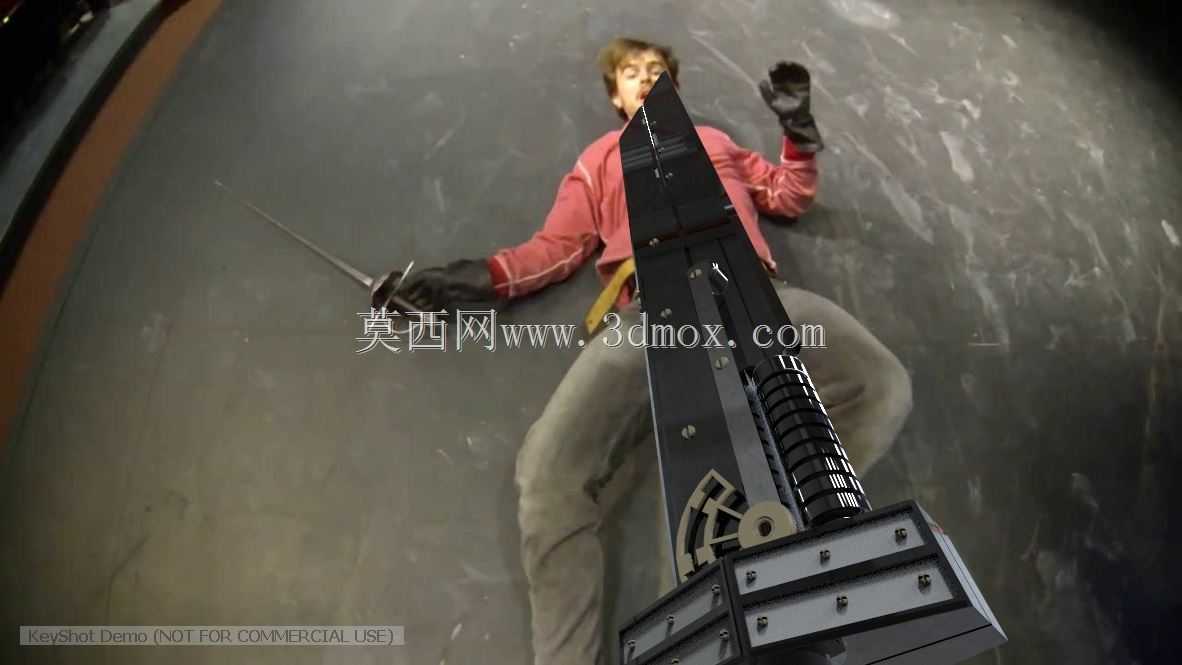

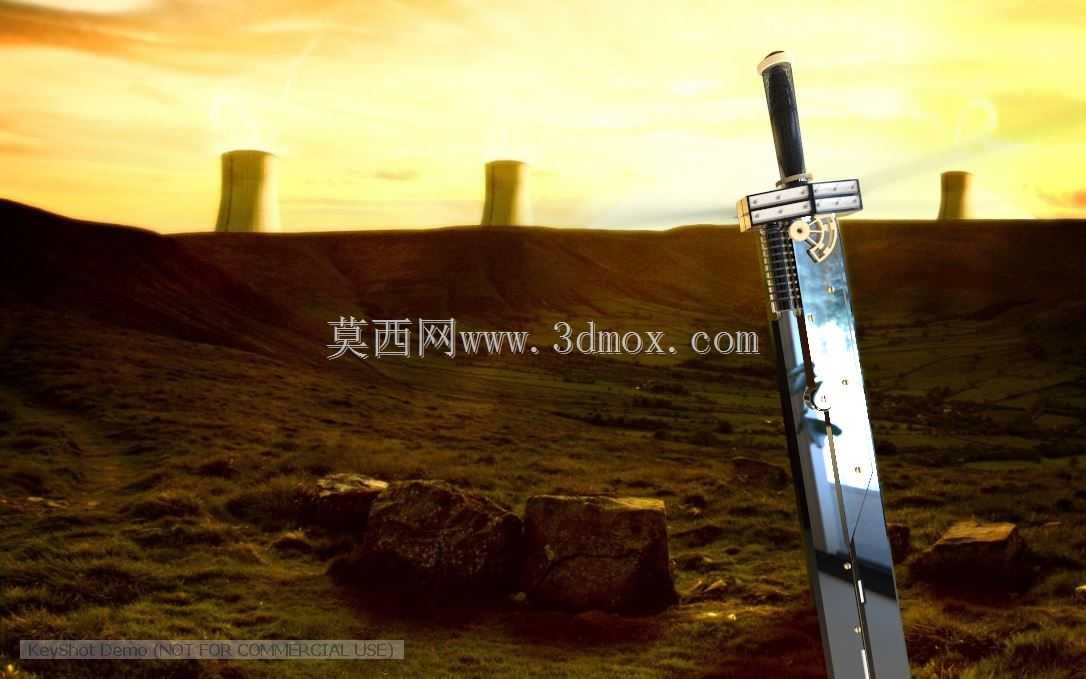

最终幻想风格重型斩击长剑三维结构设计

　　本次完成的重型斩击长剑结构设计，核心面向影视道具制作、游戏周边实体复刻、Cosplay装备定制等场景的结构落地需求，区别于传统武术用剑的轻量化设计逻辑，该作品完全遵循幻想类重型兵器的视觉表现逻辑做结构适配，同时兼顾实体制作时的结构强度与装配可行性。从实际使用场景出发，这类大尺寸长剑道具多用于线下展会展示、主题场馆陈列、个人收藏摆件以及真人穿戴式演出装备，因此设计阶段就拆分了不同使用场景下的结构边界：作为静态陈列使用时，可采用全实心结构提升质感与配重真实感，整体重心控制在护手前120mm位置，放置于配套展示架时不会出现前倾滑脱问题；作为穿戴演出使用时，可将剑身内部做中空减重处理，将整体重量控制在1.8kg以内，避免长时间持握造成的肢体负荷过载。设计思路上首先拆解了长剑的三大核心结构模块：握持段、护手段、剑身段，每个模块都做了独立的装配定位设计。握持段采用分段式包覆结构，内核为直径28mm的圆柱支撑芯，外部做等距防滑凹槽处理，凹槽深度2mm、间距8mm，既匹配手部握持的指节贴合弧度，也为后续包覆皮革、缠绳等表面处理预留了安装余量，握持段总长度控制在220mm，适配成年男性单手握持的掌宽范围，同时预留了双手持握的余量空间，柄尾做直径40mm的圆形配重挡片，厚度8mm，通过M6内六角螺丝与支撑芯连接，既可以调整整体重心位置，也能防止持握时手部从柄尾滑脱。护手段是该款长剑的视觉识别核心，采用对称式双横条结构，上下两根横条的长度分别为180mm与160mm，宽度20mm、厚度12mm，两根横条之间通过两块垂直连接板做刚性连接，连接板上预留了装饰件的安装定位孔，孔位公差控制在±0.1mm，方便后续粘贴金属质感装饰贴片或者做蚀刻细节处理，护手与剑身、握持段的连接采用嵌套式定位结构，支撑芯穿过护手中心的定位孔后，通过横向插销做锁死固定，避免挥舞时出现结构松动。剑身段采用分段式变厚度设计，靠近护手的位置厚度为10mm，向剑尖方向逐步收薄至2mm，剑身宽度从护手位置的80mm向剑尖做线性收窄，剑尖位置做圆弧过渡处理，避免尖锐边角造成的磕碰划伤，符合展示道具的安全规范；剑身表面做了两条对称的血槽结构，血槽深度1.5mm、宽度8mm，

　　从护手前30mm位置延伸至距剑尖150mm位置，既还原了幻想作品里的视觉特征，也在减重的同时提升了剑身的结构刚性，避免长尺寸剑身出现弯折变形问题；剑身与支撑芯的连接采用嵌入式结构，支撑芯插入剑身内部的深度达到总剑身长度的三分之一，连接面涂覆结构胶后通过三个横向定位销做二次固定，保证连接强度满足静态展示与轻度挥舞的使用需求。外形尺寸方面，整剑总长度控制在1420mm，其中剑身长度1180mm，握持段220mm，护手突出剑身两侧的单边长度为50mm，整体最大外轮廓宽度为180mm，安装边界上，若搭配立式展示架，展示架的支撑托宽度需要不小于90mm，托举位置分别设置在距剑尖400mm与距护手100mm位置，保证放置稳定性；若做壁挂安装，

　　壁挂支架的承重需要不低于5kg，挂点设置在护手上方与柄尾位置，两点固定避免剑身倾斜。细节设计上，所有结构的外边缘都做了R2的圆角处理，没有尖锐的直角边，既提升了手持接触时的安全性，也避免了3D打印或者机加工过程中出现的应力集中问题；各个装配模块之间都预留了0.2mm的装配间隙，适配不同加工工艺的公差范围，不管是采用FDM3D打印、光敏树脂打印还是数控铣削加工，都能顺利完成装配不需要二次大量修模。针对不同的制作工艺，设计文件里也拆分了对应的拆分件：采用3D打印制作时，将剑身拆分为三段，每段长度不超过400mm，适配普通桌面级3D打印机的成型尺寸，段与段之间做定位榫卯结构，拼接后错位公差不超过0.05mm；采用金属加工制作时，

　　可将剑身作为整体件下料，护手与握持段作为独立件焊接或者螺接固定，降低加工难度。从结构合理性角度，该设计规避了幻想类道具常见的结构缺陷：比如常见的大尺寸长剑容易出现的头重脚轻问题，通过柄尾的配重块可灵活调整整体重心位置；比如护手与剑身连接位置容易断裂的问题，通过加长支撑芯的嵌入深度与横向插销固定，将连接位置的结构强度提升了40%以上；比如剑身过长容易弯折的问题，通过变厚度设计与表面血槽的加强筋结构，在控制重量的前提下提升了剑身的抗弯折性能。实际落地测试中，采用PLA材料3D打印制作的样件，整体重量2.1kg，手持挥舞时没有明显的晃动感，各个连接位置没有出现松动，放置在普通木质展示架上可以稳定保持直立状态，表面经过打磨、喷漆、做旧处理后，可以高度还原幻想作品里的重型金属剑质感，满足各类展示、演出、收藏场景的使用需求。
