连体式陶瓷坐便器卫浴洁具结构设计

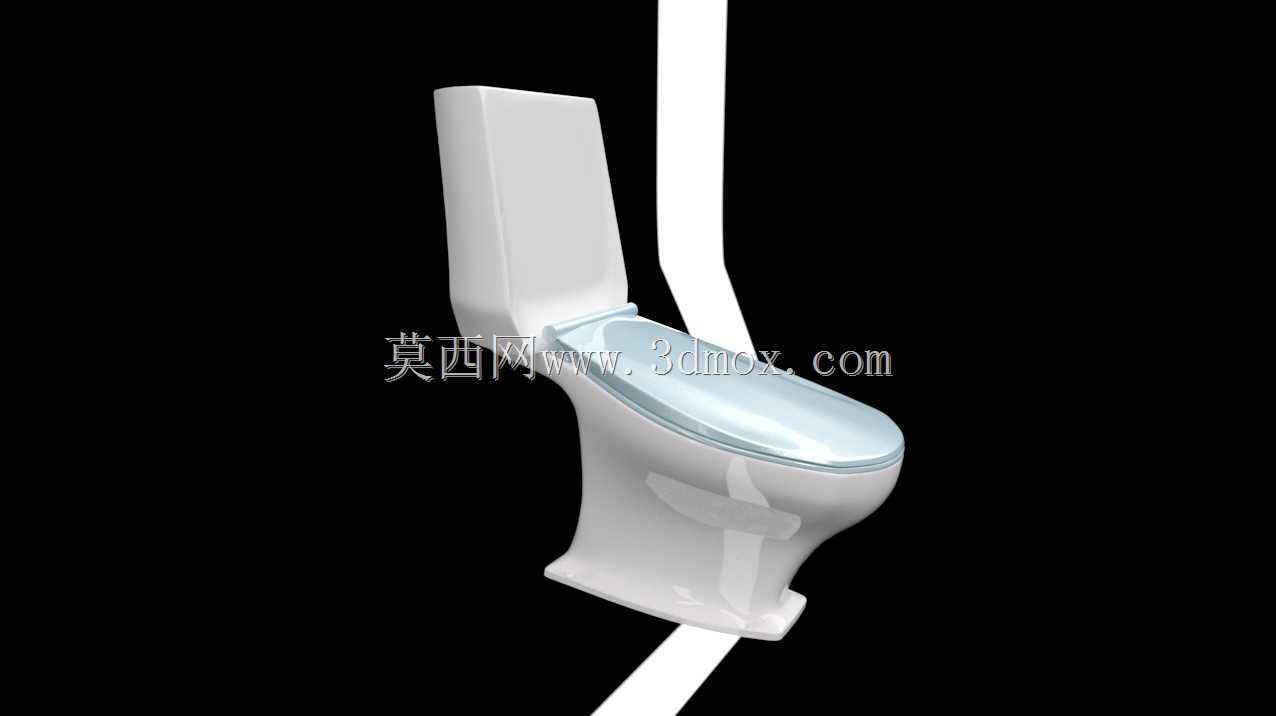

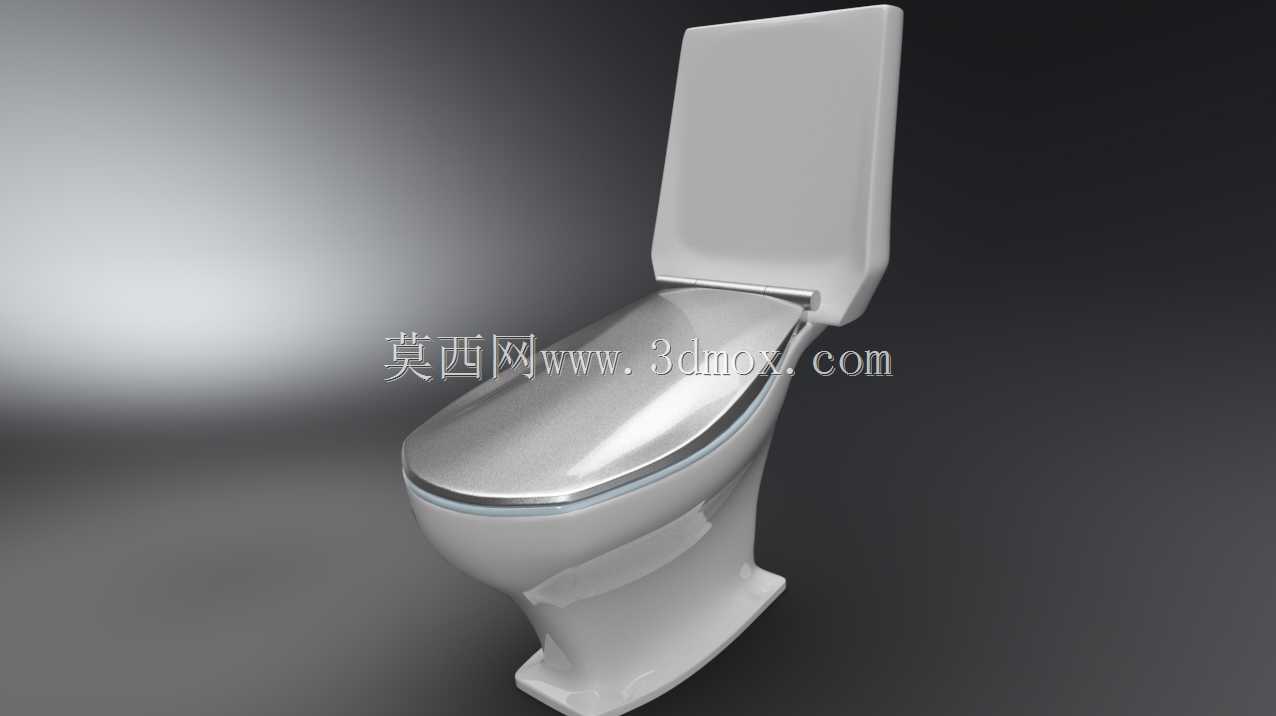

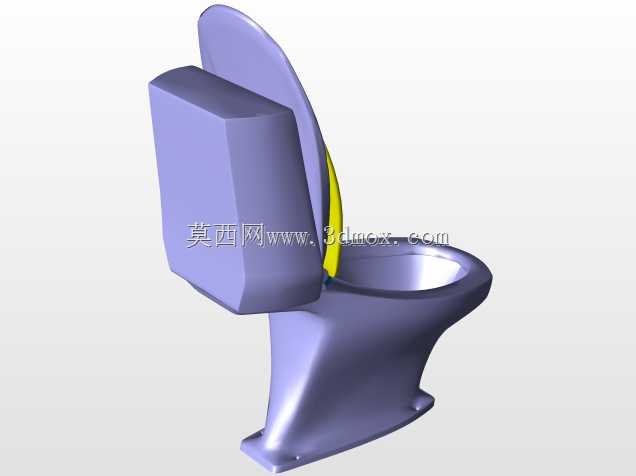

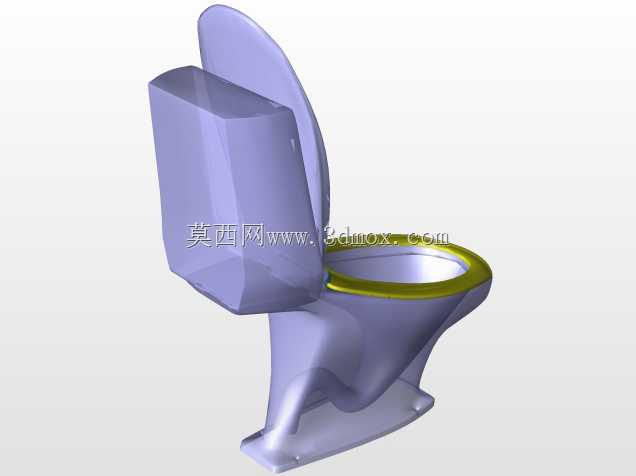

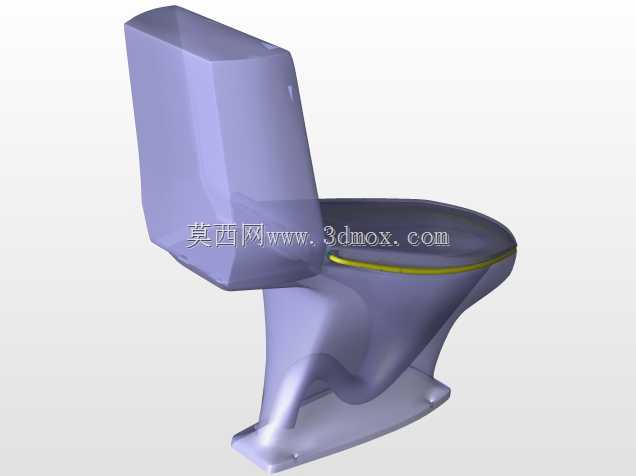

　　在民用住宅、商业公共空间、酒店客房等场景的卫浴系统搭建中，坐便器是核心的卫生器具，其结构设计直接影响使用体验、安装适配性与后期维护成本。这款连体式坐便器的三维结构，完全围绕实际安装与使用场景的边界条件展开设计，首先在安装边界上，整体采用落地式安装结构，底部预留的地脚安装孔位匹配常规卫生间的排污口中心距墙面305mm、400mm两种主流规格，安装时不需要额外抬高地面，适配绝大多数已完成防水与排污管道预埋的卫生间基层，底座轮廓做了圆弧收边处理，既避免安装时磕碰墙体或地面管线，也能减少后期打胶密封后的卫生死角，日常清洁时抹布可以顺畅贴合底座边缘，不会残留污渍。从功能结构来看，水箱与坐体采用一体化连体成型结构，

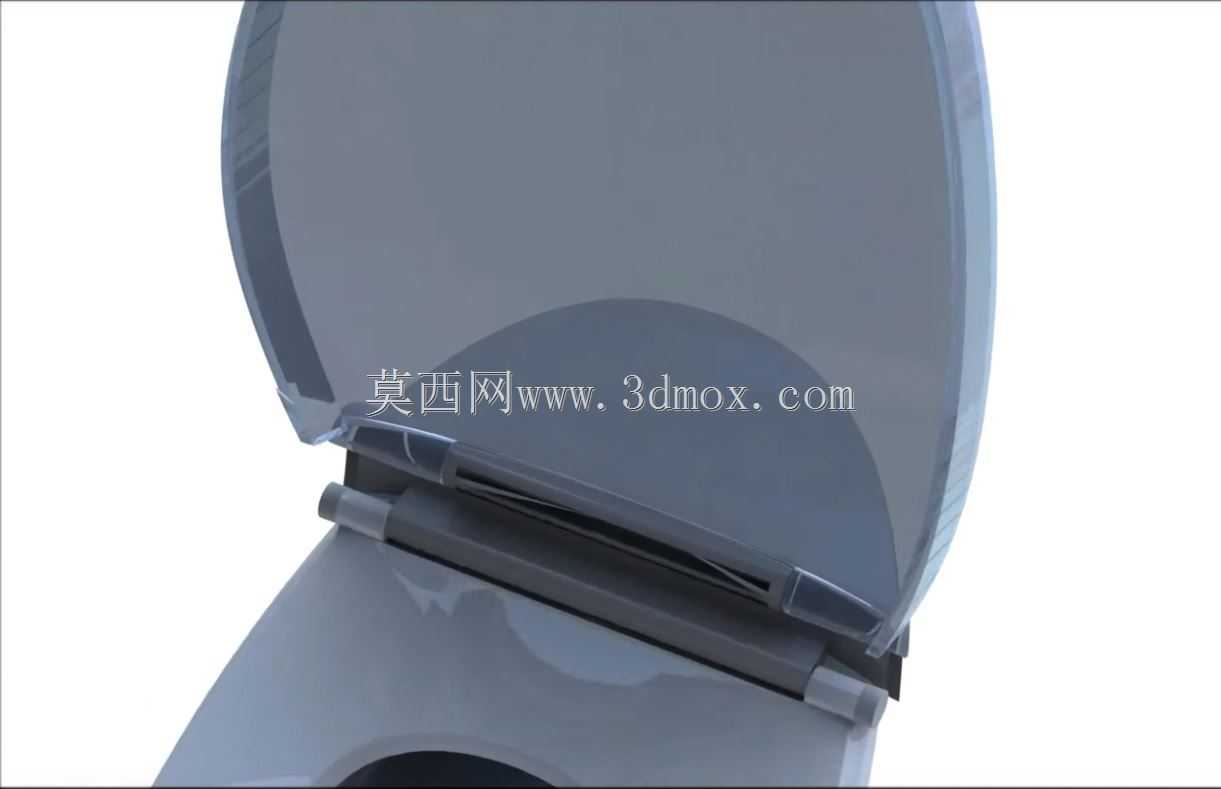

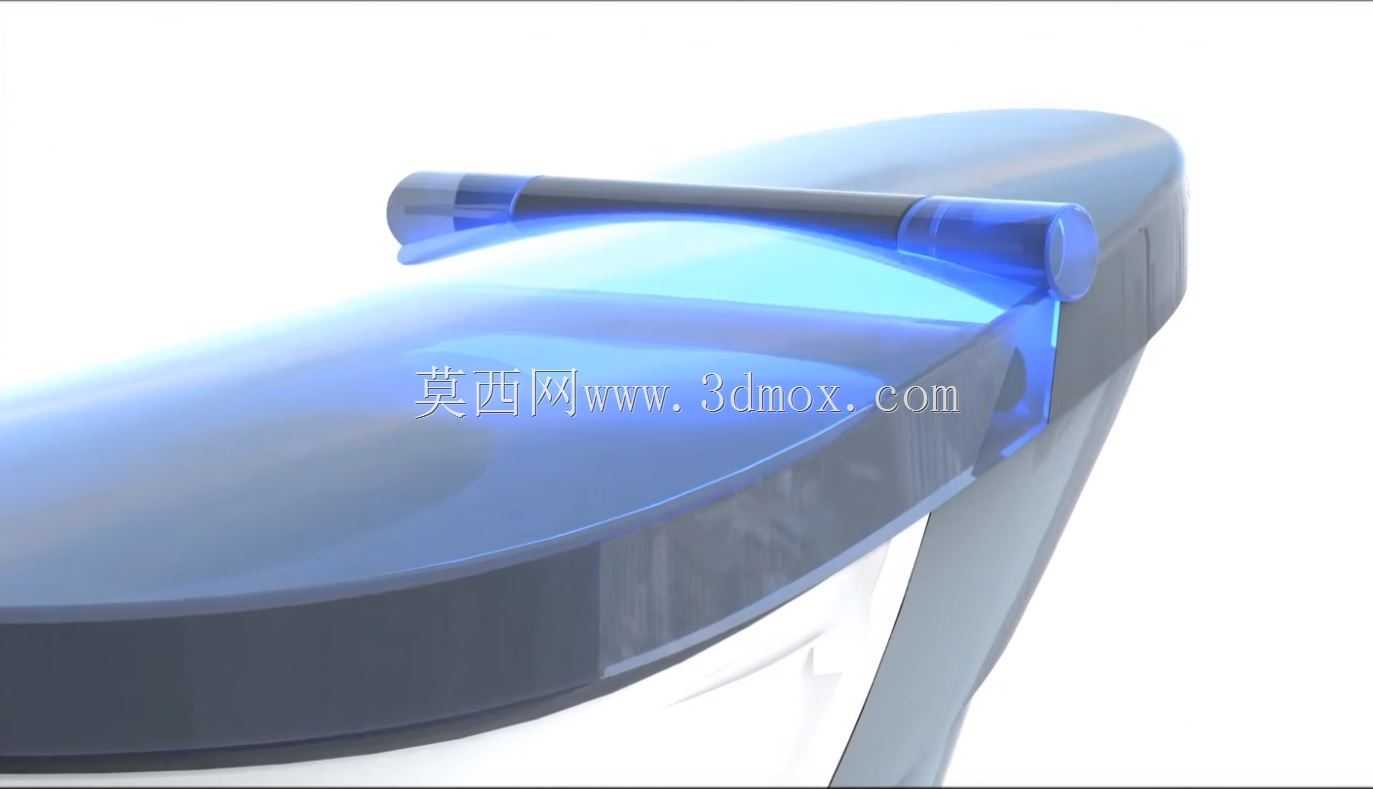

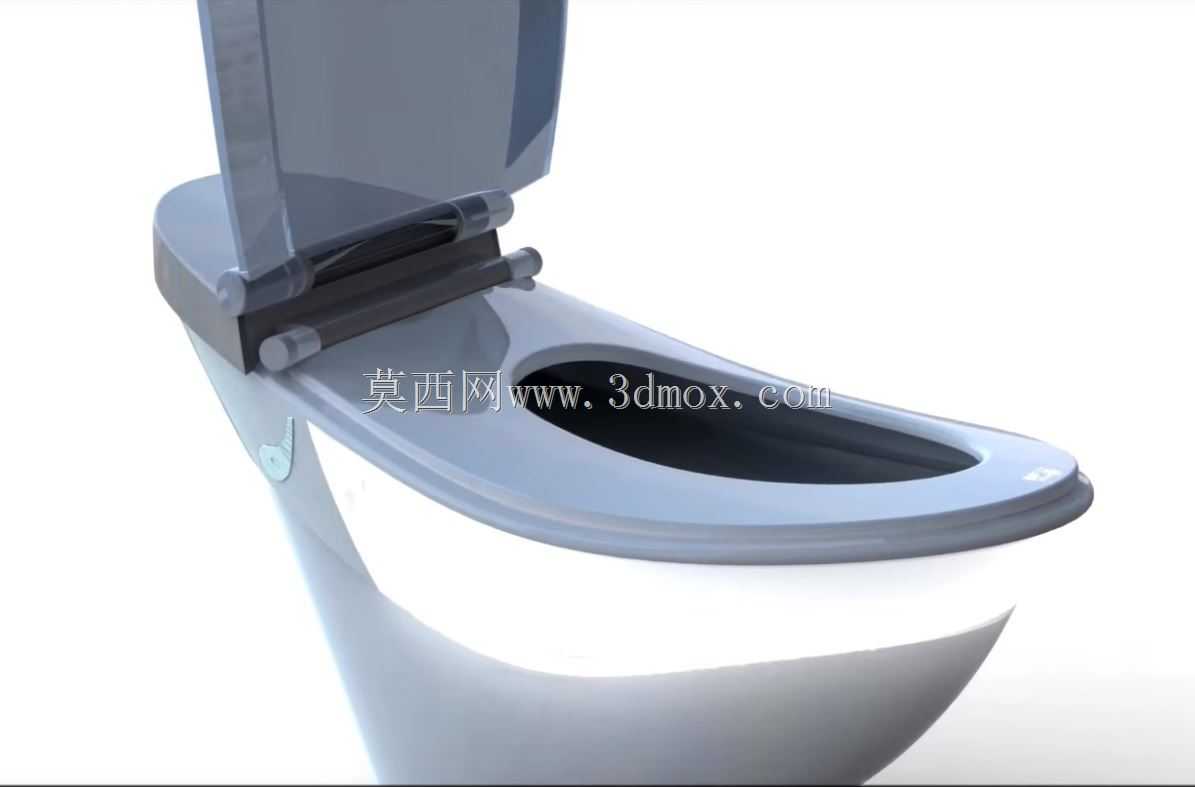

　　摒弃了传统分体马桶水箱与坐体之间的连接缝隙，不存在长期使用后连接密封件老化漏水的隐患，水箱内部的水件安装位预留了标准的进水阀、排水阀装配空间，适配市面上绝大多数通用规格的节水型水件，后期更换配件不需要对陶瓷本体做任何打磨改造，降低运维成本。坐圈的人体工学曲面经过反复调校，座圈高度设定在400mm左右，符合成年人坐姿时的腿部自然弯曲角度，长时间使用不会出现腿部发麻的问题，座圈与陶瓷本体的连接铰链位预留了标准安装孔，既可以适配普通缓降盖板，也能兼容智能盖板的安装需求，不需要额外打孔破坏陶瓷结构。水封区域的设计做了优化，水封面积覆盖整个落便区域，能够有效阻隔排污管道内的异味返流，同时水封高度控制在55mm左右，既保证水封的隔臭效果，

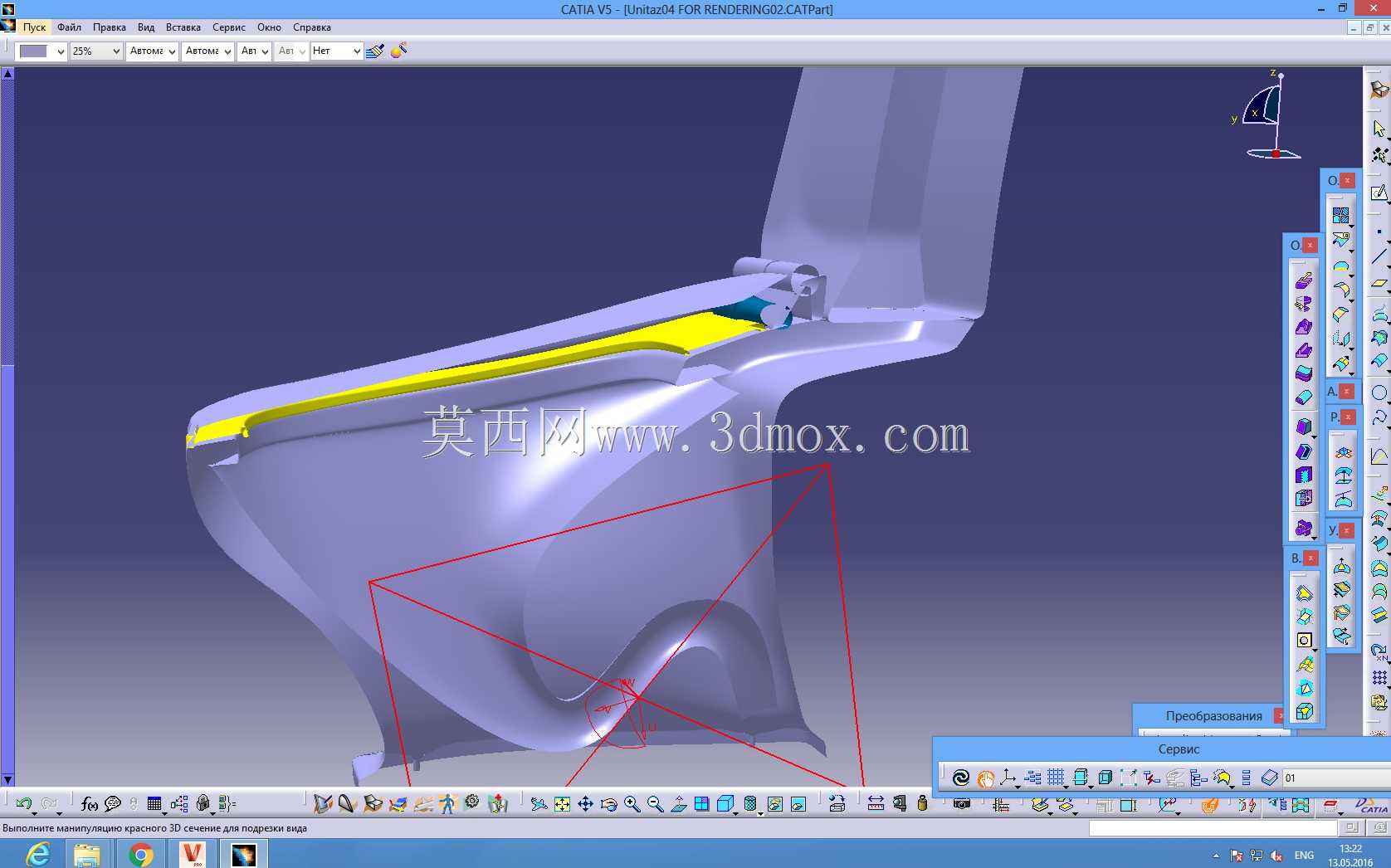

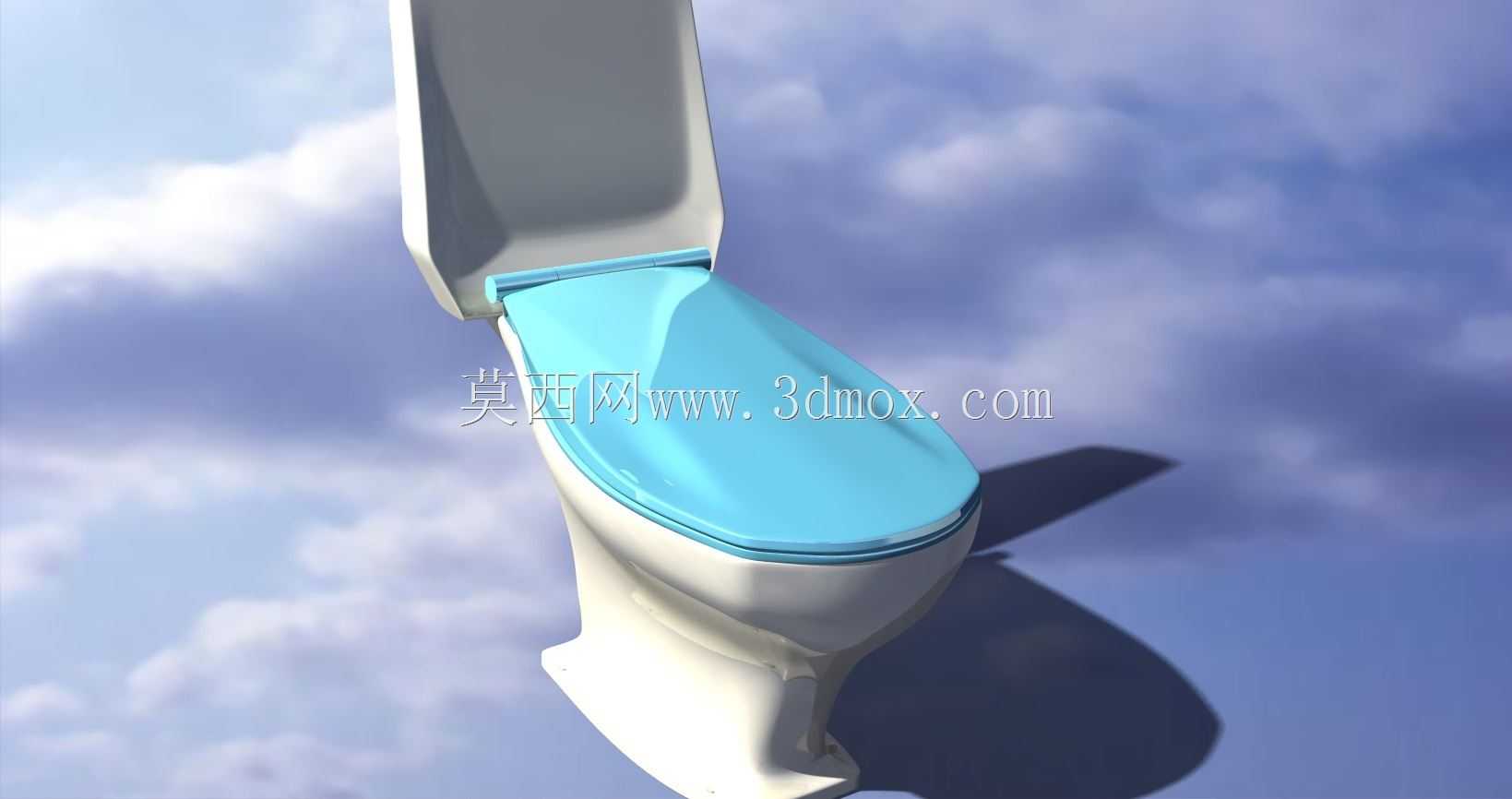

　　又能避免使用时溅水的问题。排污管道采用全施釉的虹吸式流道设计，流道内壁做了顺滑过渡处理，没有突兀的转角或凸起，冲水时能够形成稳定的虹吸负压，将污物快速抽入排污主管，冲水量控制在节水档位范围内，兼顾冲刷效果与节水性能。外观设计上，整体线条简洁流畅，水箱采用窄边设计，不会占用过多的卫生间横向空间，对于小户型卫生间的布局适配性更强，陶瓷本体的外表面没有多余的凸起装饰，所有转角都做了R角过渡，一方面是陶瓷烧制过程中能够减少应力集中，降低成品开裂的概率，另一方面日常使用时不会磕碰人体，清洁时也没有藏污纳垢的缝隙。在建模过程中，所有配合面都预留了合理的公差带，比如盖板与陶瓷座圈的贴合面预留了1.5mm的间隙，

　　避免长期使用后盖板开合摩擦陶瓷表面产生异响；水箱进水孔的位置预留了密封胶圈的安装槽，装配时胶圈能够完全卡入槽内，不会因为水压波动出现渗漏问题；底座的排污口位置做了加厚处理，安装时对接排污法兰能够承受足够的压紧力，不会出现法兰压偏导致的底部渗漏。这款模型的结构完全还原了量产陶瓷坐便器的实际工艺要求，所有壁厚都控制在8-12mm的陶瓷成型合理区间，避免烧制过程中因为壁厚不均出现变形、缩釉等问题，对于卫浴产品结构设计人员、装修工程选型人员来说，可以直接用来做卫浴空间的布局模拟、安装干涉检查，也可以作为同类产品结构优化的参考基准，在做装配式卫生间的整体设计时，能够直接导入模型核对给排水点位、预留安装空间的尺寸是否匹配，减少现场安装时的尺寸不符问题。
