安32运输机机头前部机身结构设计

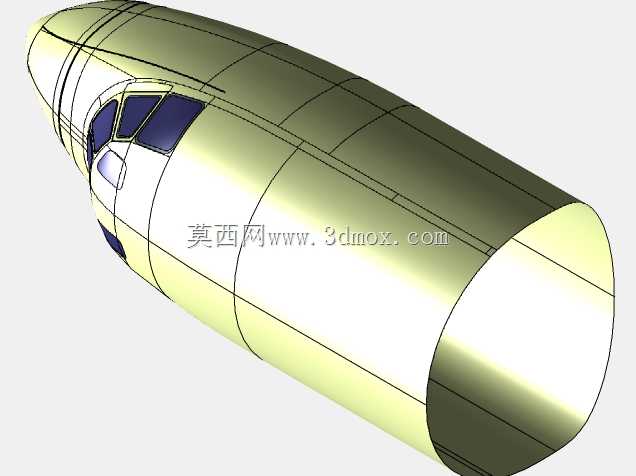

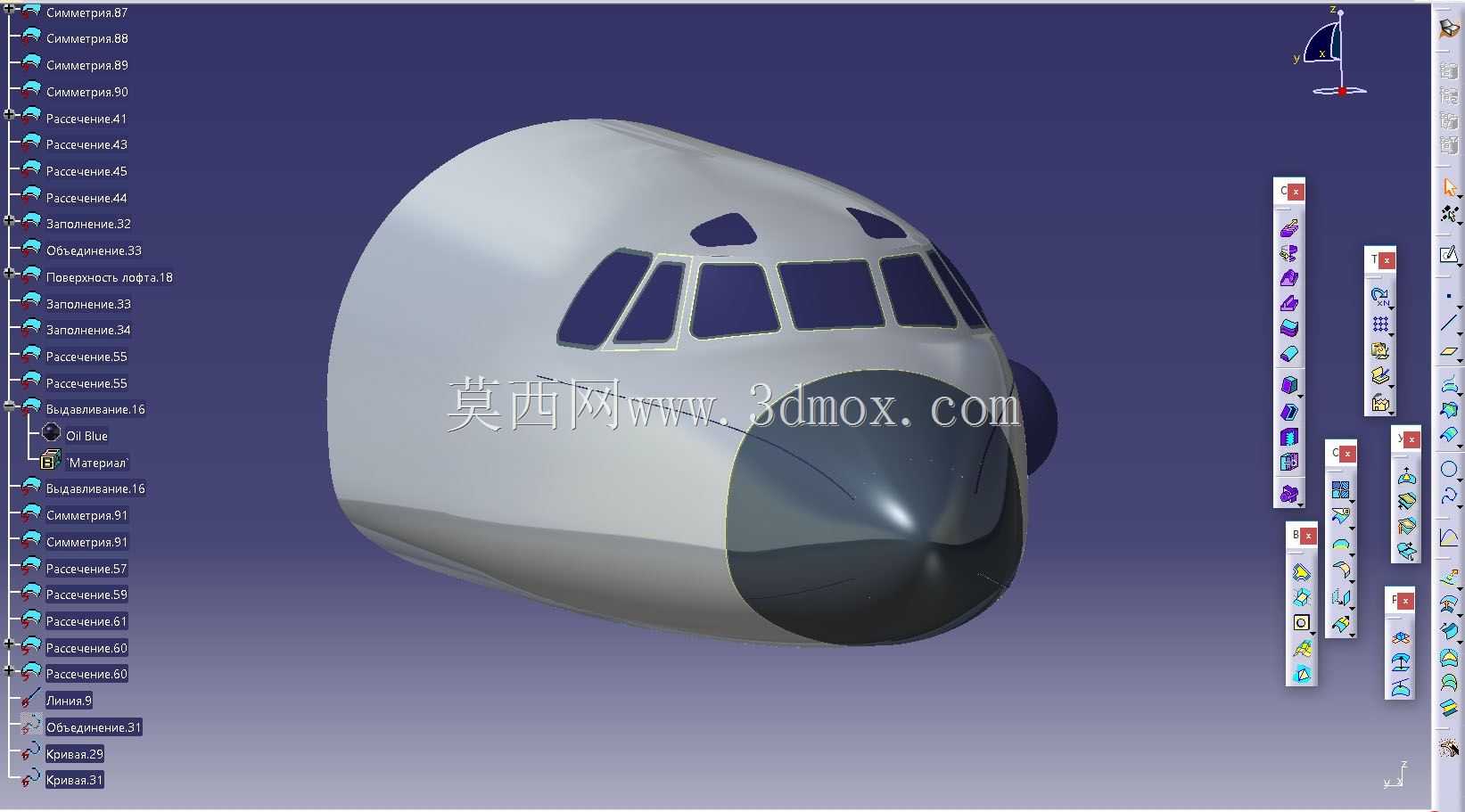

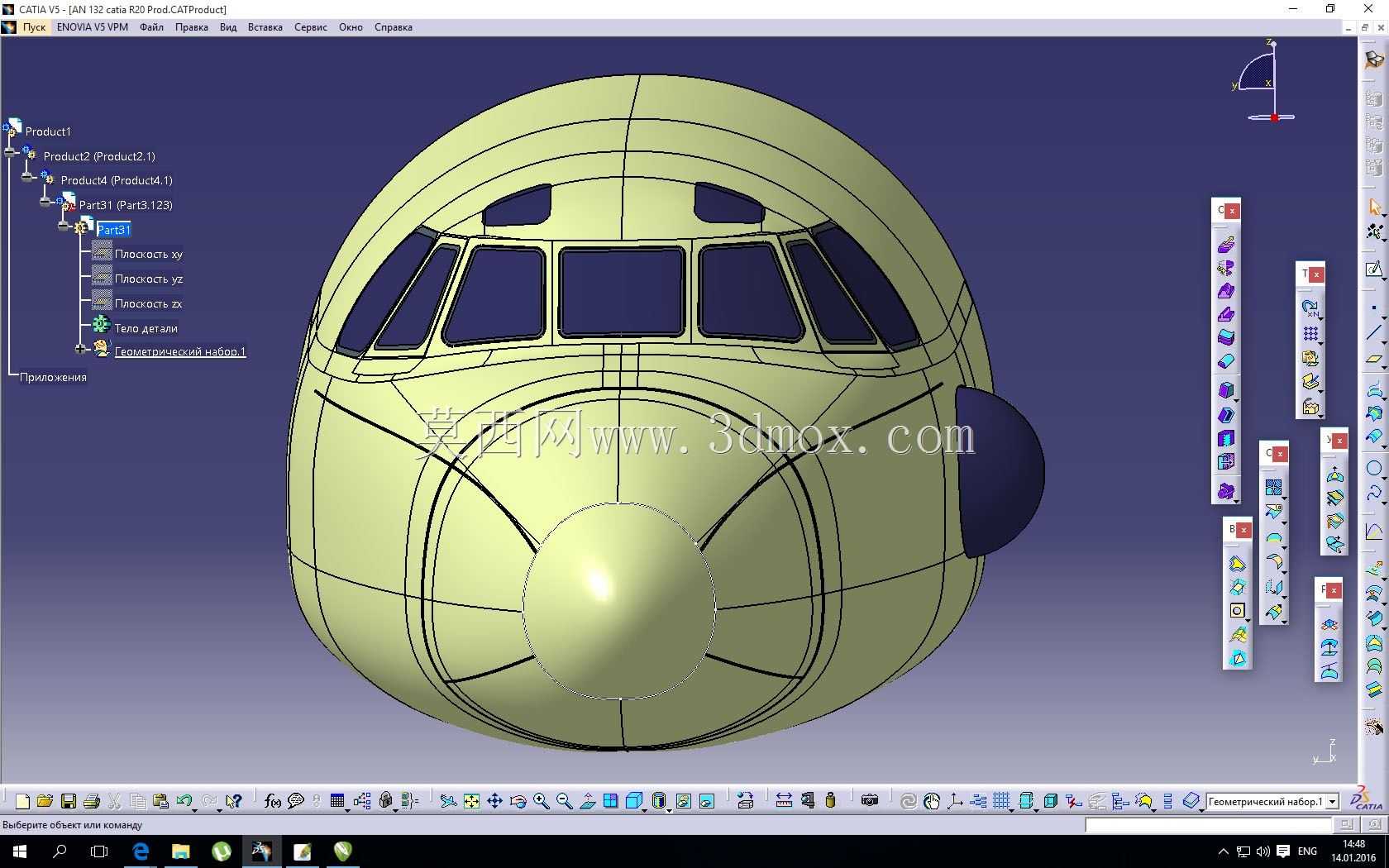

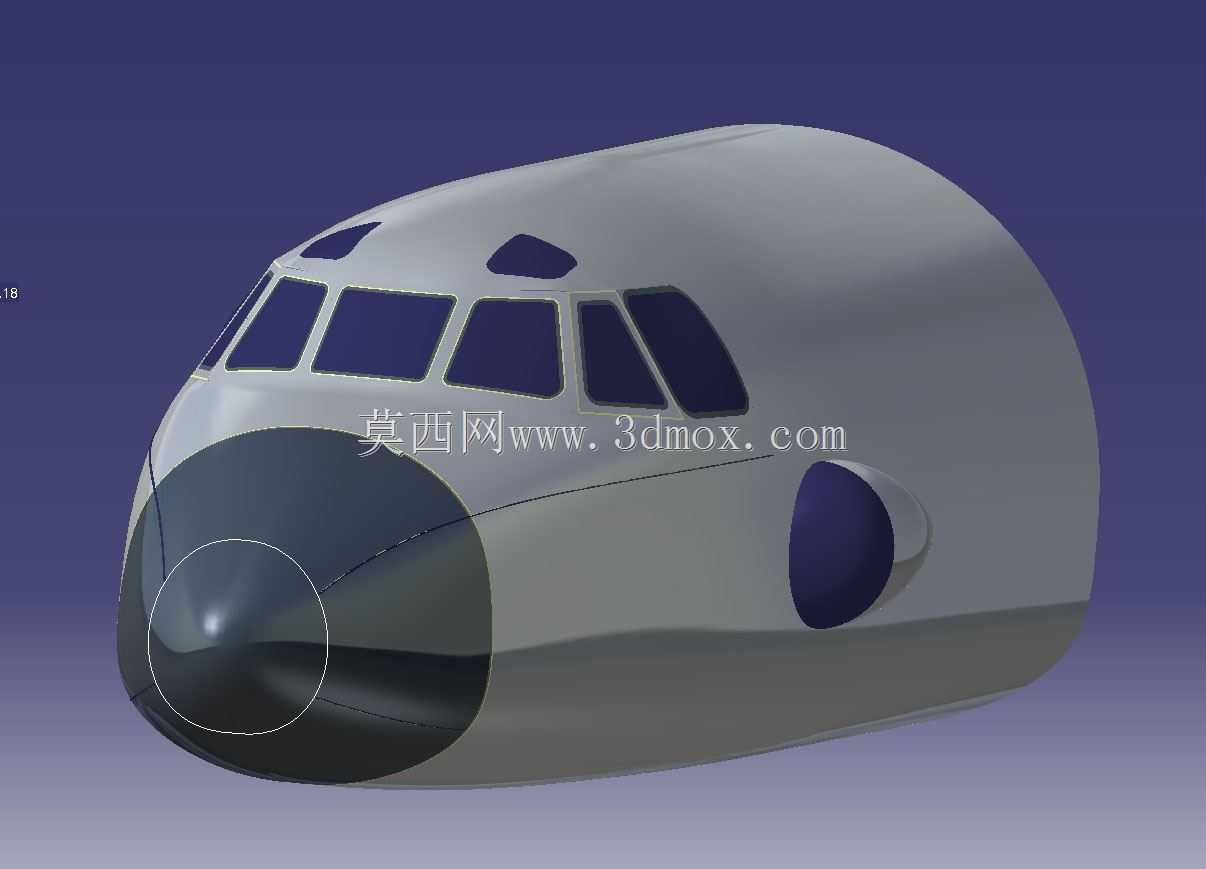

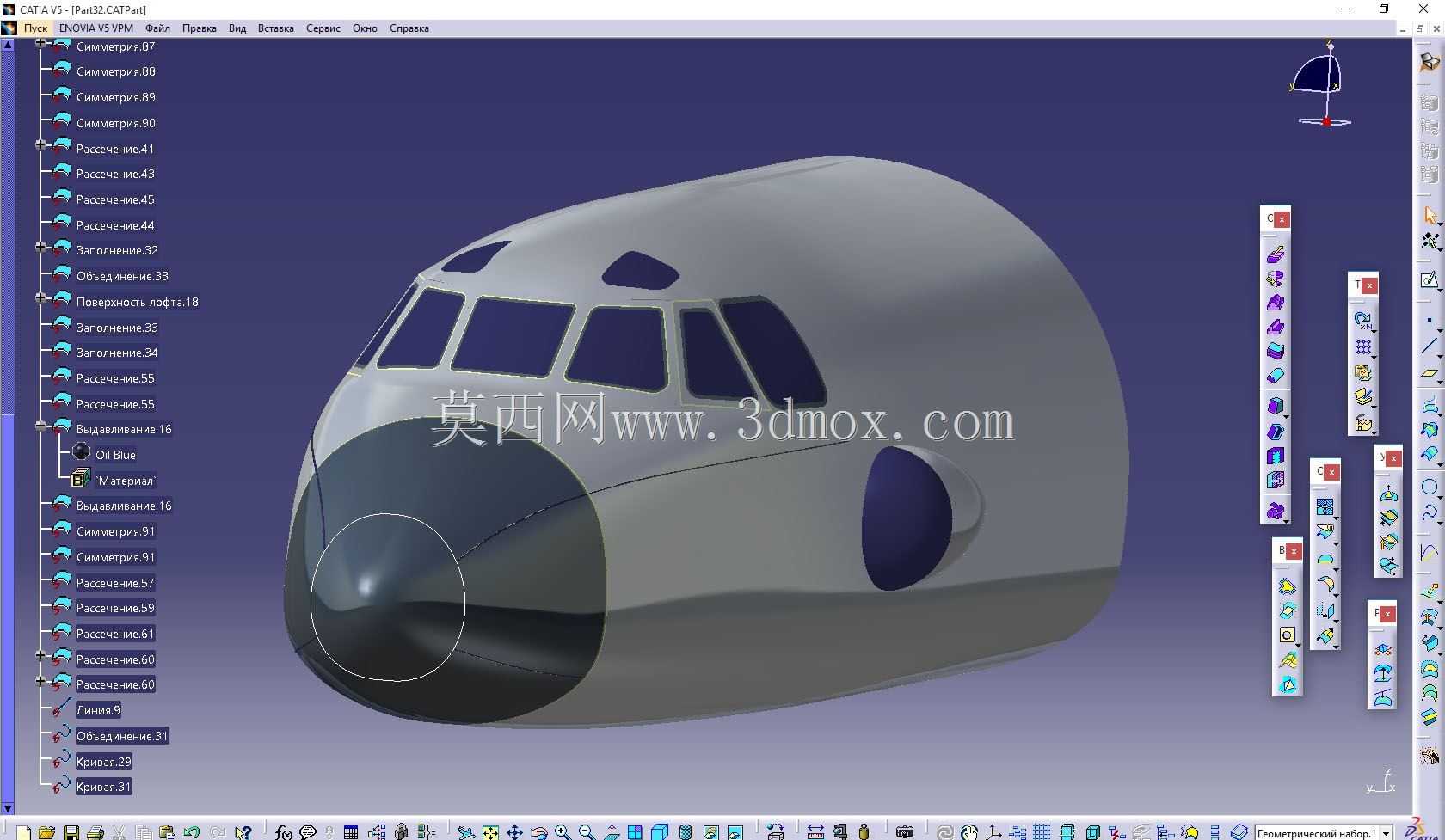

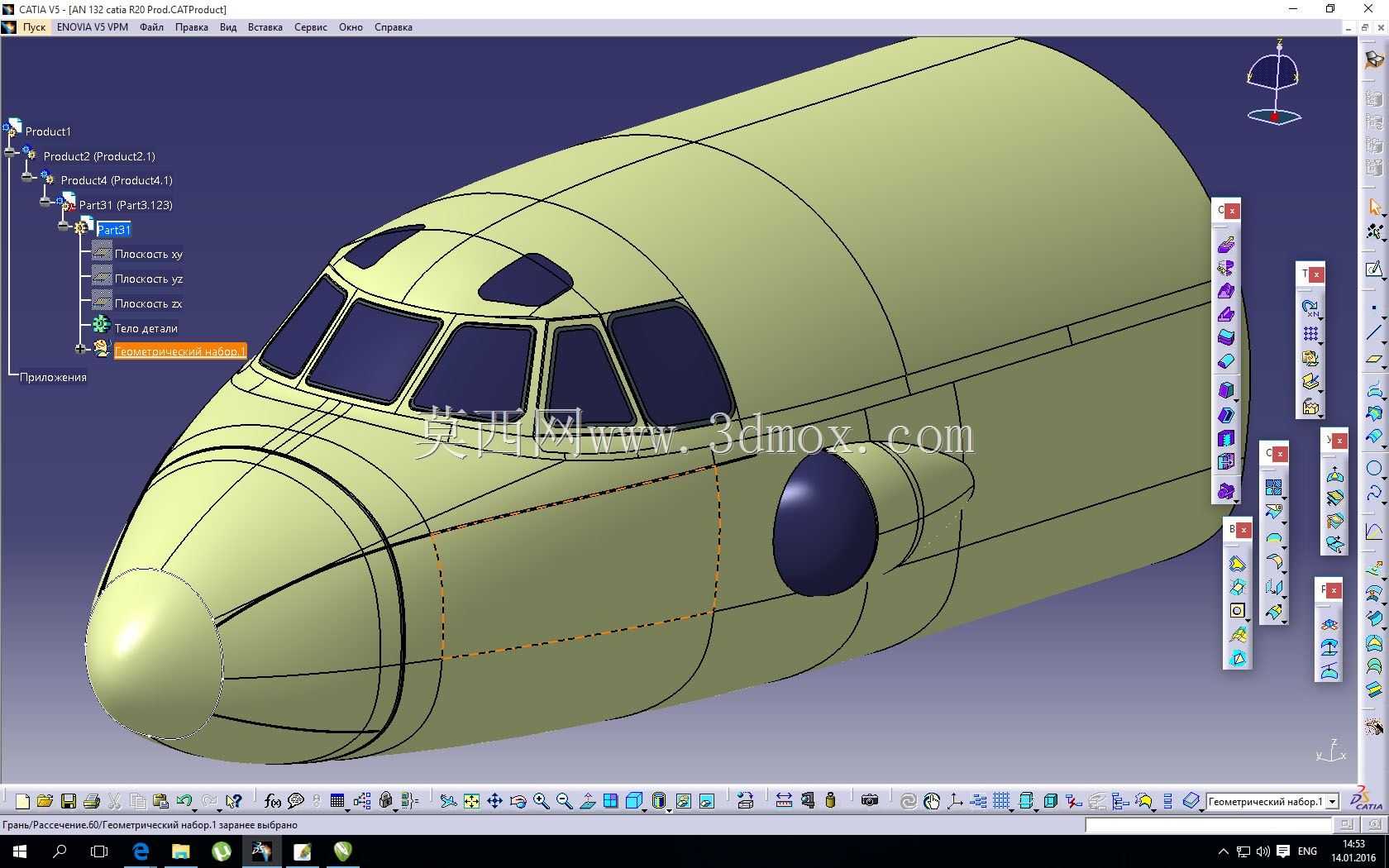

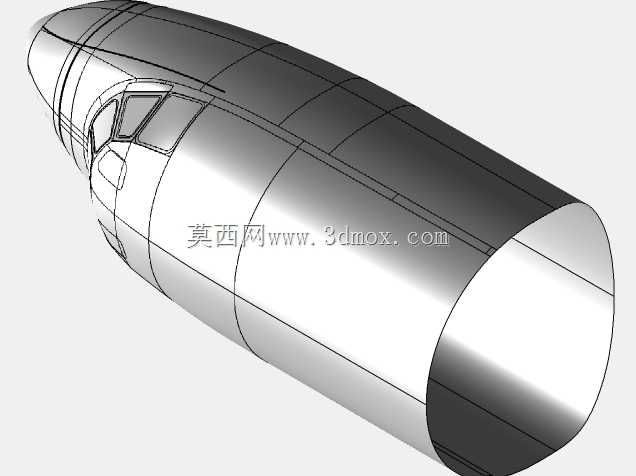

　　在民用及军用运输机的结构研发流程中，机头段作为整机组装流程里最先启动部装的核心部段，其曲面精度、结构兼容性直接决定后续全机对接的效率与整机气动性能表现。本次呈现的安32运输机机头前部机身结构，覆盖从雷达罩后端到驾驶舱后隔框的完整段体，是衔接机载雷达系统、驾驶舱航电布局、前起落架舱上段与机身中段的关键过渡结构，在实际工程应用中，该段不仅要承担巡航阶段的迎面气动载荷，还要为风挡玻璃、气象雷达、空速管、迎角传感器等外露机载设备提供符合气动要求的安装基准面。

　　从实际使用场景来看，该段机身处于全机气动驻点区域，巡航阶段来流首先冲击该段曲面，因此外形设计严格遵循安32系列机型的高单翼、短距起降适配的气动需求，机头下部的钝圆曲面设计，既能够为大尺寸气象雷达提供足够的内部安装空间，也能在低空低速起降、尤其是简易砂石跑道起降场景下，避免前起落架卷起的砂石直接撞击雷达罩与风挡下部结构，同时该曲面的曲率过渡经过多轮风洞验证，能够减少机头部位的气流分离，降低驾驶舱风挡区域的风噪与气动阻力。

　　在结构设计思路上，该段采用半硬壳式机身结构布局，外部曲面由多块变曲率蒙皮拼接而成，内部通过纵向长桁、横向隔框形成稳定的承力框架，其中风挡区域的隔框做了局部加强设计，能够承受鸟撞工况下的冲击载荷，满足航空适航的结构强度要求。驾驶舱的风挡窗口布局完全匹配安32机型的驾驶视野需求，正前方两块主风挡带有符合气动要求的后掠角度，侧方风挡延伸至机身侧面，能够为飞行员提供足够的侧下方视野，满足短距起降、低空空投作业时的观察需求，窗口边框的安装座预留了标准的风挡玻璃安装止口与密封胶槽，能够直接适配原有机型的风挡玻璃组件与密封结构，无需二次修配即可完成装配。

　　从安装边界来看，该段机身的后端对接面为环形隔框接合面，带有均匀分布的连接孔位，能够与机身中段的前对接框精准匹配，孔位的位置度公差控制在航空装配要求的范围内，对接时无需额外修锉即可完成孔位对齐，降低部装阶段的工作量。机头最前端的雷达罩安装座为标准的环形法兰结构，带有定位止口，能够直接安装对应型号的气象雷达罩，保证雷达罩与机身曲面的平滑过渡，避免出现阶差影响气动性能。机身下部预留了前起落架舱的上段开口边界，开口边缘做了加强筋结构，能够承受前起落架收放、着陆冲击时传递的局部载荷，开口的尺寸与位置完全匹配安32机型的前起落架收放轨迹，不会出现收放干涉问题。

　　在细节设计上，机头侧面的传感器安装座位置经过精准定位，空速管、迎角传感器、总温传感器的安装座凸台完全贴合机身曲面，安装后传感器的轴线与机身轴线的夹角符合试飞校准的要求，能够保证飞行参数测量的准确性。蒙皮的分块设计充分考虑了加工工艺性，每块蒙皮的曲率变化平缓，既可以采用传统的钣金拉伸成型工艺加工，也可以采用复合材料铺层成型，适配不同的制造场景，蒙皮之间的连接缝为纵向布置，与气流方向平行，能够减少飞行过程中的摩擦阻力，同时也便于后期维护时的蒙皮更换作业。

　　对于航空结构设计从业者而言，该模型能够直观展现短距起降运输机机头段的结构设计逻辑，理解气动外形与内部结构、设备安装之间的平衡思路，在开展同级别中小型运输机、通用飞机的机头结构设计时，可以参考该段的曲面过渡方式、隔框布置逻辑、设备安装座的布局形式，尤其是在兼顾雷达安装空间与气动效率的钝圆机头设计、风挡区域的局部加强结构设计、部段对接面的公差匹配设计等方面，都具备实际的工程参考价值，能够帮助设计人员在方案阶段快速完成机头段的初步布局，减少反复调整曲面与结构的工作量，提升研发效率。
