带安装底座单耳铰接式机械支撑构件

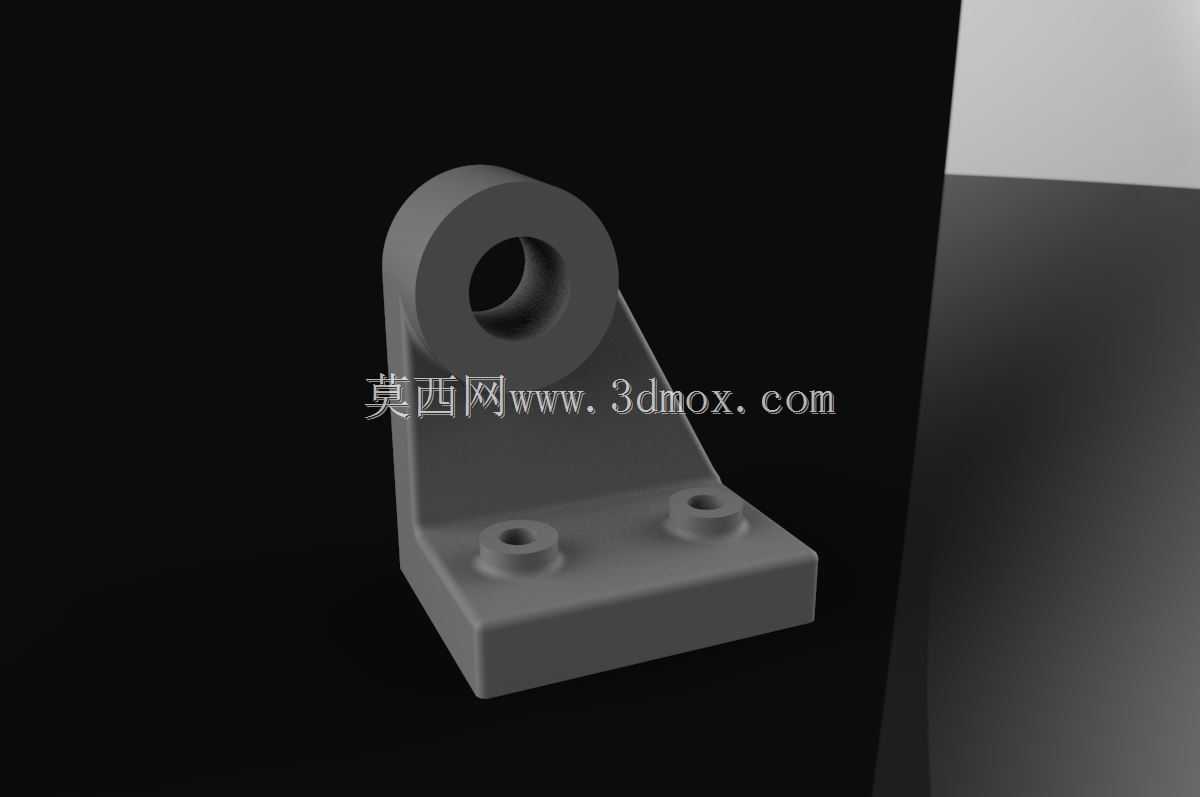

　　该支撑构件属于机械设备中常用的铰接类连接部件，主要应用在需要实现小角度摆动、转动副连接的工位场景，常见于自动化生产线的连杆机构、小型设备的翻转支撑结构、工装夹具的定位铰接部位，也可作为轻型输送设备侧边的导向轮安装座使用，承担径向载荷传递与转动自由度约束的双重作用。从结构设计来看，构件整体分为上部铰接耳与下部安装底座两个功能区段，上部的带孔圆筒结构为铰接配合面，内孔可直接穿装铰接销轴，与配套的连杆、摆臂等部件形成转动副，圆筒段的壁厚经过载荷校核，能够满足常规轻型机械工况下的径向受力需求，避免销轴配合处出现应力集中导致的开裂变形。下部的矩形安装底座为整个构件的固定承载基础，底座上设置两个对称分布的沉头安装孔，

　　可通过内六角螺栓将构件整体锁紧在设备安装基面，沉孔设计能够保证螺栓安装后头部不突出底座平面，避免与周边运动部件产生干涉，底座与上部铰接耳之间采用三角加强筋过渡连接，筋板的厚度与底座壁厚保持一致，既能够减少铸造或加工过程中的应力变形，也能提升整体结构的抗弯折性能，在承受侧向载荷时不会出现耳板与底座连接处断裂的问题。在实际设计建模过程中，需要重点关注几个安装边界尺寸：首先是上部铰接孔的中心高度，该尺寸直接决定了配套转动部件的回转中心高度，需要与对接部件的安装尺寸严格匹配，否则会出现连杆卡滞、转动不畅的问题；其次是底座两个安装孔的中心距，该尺寸需要适配设备安装基面的预留螺孔位置，孔位偏差超过0.2mm就会导致安装无法对位；

　　另外铰接孔的内径公差需要按照H7级精度设计，与销轴的配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又避免间隙过大产生晃动噪音。从应用场景的适配性来说，该构件不适合重载冲击工况，更适合载荷平稳、转动频率中等的轻型机械场景，比如小型包装设备的摆杆支撑、电子组装生产线的挡料机构铰接座、小型工装的翻转定位支撑等，在这类场景下，该构件的结构紧凑性优势能够得到充分发挥，不需要额外设计复杂的支撑结构，直接通过底座螺栓固定即可完成安装，能够有效减少设备的整体装配工作量。建模过程中对各部位的过渡圆角做了统一处理，所有锐边都设置了R1-R2的圆角，既能够避免加工后锐边割手的问题，也能减少热处理过程中的应力集中点，提升构件的疲劳强度。

　　铰接孔的端面与底座安装面的垂直度公差控制在0.03mm以内，保证销轴安装后与安装基面保持垂直，避免转动过程中出现销轴偏磨的情况，延长部件的使用寿命。底座的底面设计为全平面结构，安装时不需要额外做刮研处理，只要安装基面的平面度达到常规机械加工要求即可实现稳定贴合，不会出现安装倾斜的问题。
