工业机器人配套光电防护安全框架结构

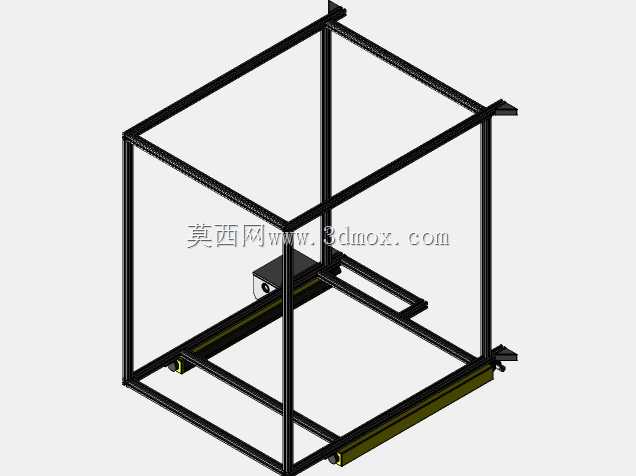

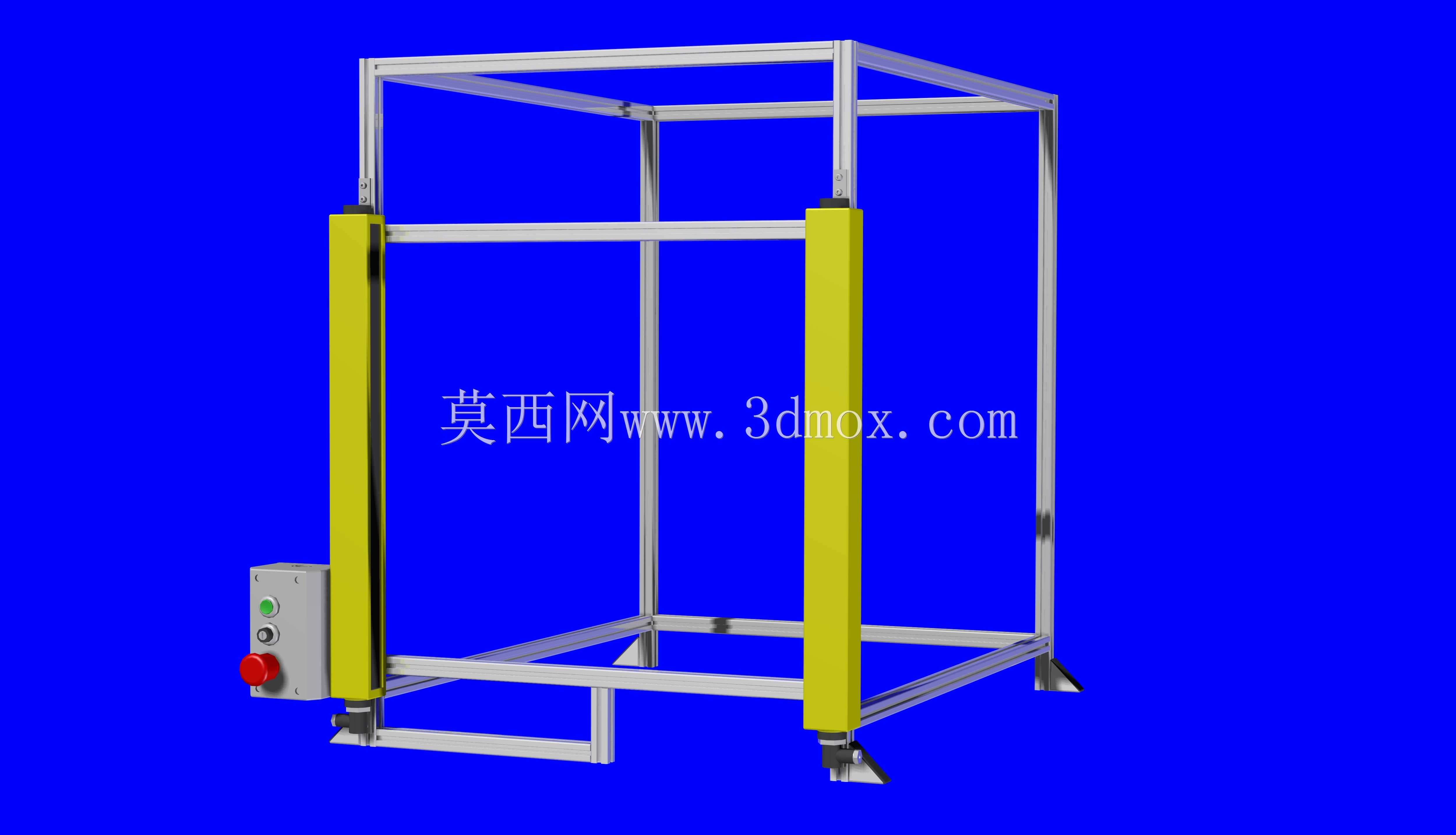

　　这套光电防护安全框架，主要面向工业机器人作业工位的安全防护需求设计，常见于3C电子装配、汽车零部件上下料、小型工件码垛等场景的工作站外围防护，用来在机器人运行过程中划定危险作业边界，避免无关人员误入作业范围引发安全事故。框架主体采用标准工业铝型材搭建，型材选型兼顾结构刚性与组装便捷性，整体为立方体笼式结构，底部配置可调节支撑脚，能够适应车间地面存在的轻微不平整情况，安装时不需要额外做预埋基础，直接在工位地面完成调平固定即可，支撑脚的调节行程可以覆盖常规车间地面5-15mm的高度差，降低现场安装的找平难度。框架两侧竖直安装的黄色柱状部件为对射式光电安全传感器的安装立柱，光电管沿立柱竖直方向排布，能够形成完整的竖直防护光幕，

　　当有人员或物体从框架开口侧进入防护范围时，光幕被遮挡的信号会第一时间传输至设备控制系统，触发机器人的急停或降速逻辑，从硬件层面筑牢安全防线。立柱旁侧集成的控制盒整合了状态指示灯、复位按钮与急停按钮，急停按钮采用大直径红色蘑菇头设计，符合安全操作的人机工程要求，发生紧急情况时操作人员可以在工位外侧快速按下按钮切断设备运行动力，不需要进入危险区域操作。设计过程中，框架的内部净空尺寸充分考虑了常规六轴工业机器人的运动包络范围，预留了足够的安全余量，避免机器人运行过程中与框架结构发生干涉，同时框架顶部与侧部的横梁预留了标准型材槽位，后续如果需要加装透明亚克力防护板、金属防护网或者走线槽，可以直接利用型材槽内的T型螺栓完成固定，

　　不需要对框架主体做二次钻孔加工，适配不同场景的防护升级需求。框架的铝型材连接采用标准角件配合螺栓锁紧的方式，所有连接点位都做了防松处理，能够承受车间日常作业中的轻微振动，不会因为设备长期运行出现连接松动的情况。光电管的安装立柱内部预留了走线空腔，传感器的线缆可以从型材空腔内部走线至底部控制盒，避免线缆外露被剐蹭损坏，同时也让整体外观更加整洁，减少现场布线的杂乱感。在实际产线应用中，这类安全框架通常会配合机器人工作站的安全PLC系统使用，除了光电光幕的触发信号，框架的可开启侧如果加装安全门，还可以配套安全门锁实现开门即停机的联锁逻辑，不过这套基础款框架预留了对应的安装接口，用户可以根据自身的安全等级需求灵活选配配件。

　　框架的底部支撑脚采用橡胶防滑垫与地面接触，既可以增大摩擦力提升框架放置的稳定性，也能避免铝型材直接接触地面造成的地面刮伤，对于需要经常调整工位布局的柔性产线来说，这种无预埋的安装方式也方便框架整体移位，不需要破坏地面结构。从结构设计的角度看，这套框架没有采用复杂的焊接结构，全部采用装配式设计，所有零部件都可以在现场完成组装，不需要专用的焊接设备，降低了运输与安装成本，同时铝型材的表面阳极氧化处理具备不错的耐磨与抗腐蚀能力，能够适应多数工业车间的环境，长期使用也不会出现表面锈蚀掉漆的问题。光电管的安装位置做了可调节设计，用户可以根据实际的防护高度需求调整光电传感器在立柱上的固定位置，适配不同高度的作业工位防护要求，比如针对桌面型小型机器人可以降低光幕的整体高度，针对大行程立式机器人则可以加高立柱提升光幕覆盖范围。控制盒的安装位置距离地面高度约1.1米，刚好符合成年人站立操作的舒适高度，日常复位、状态查看都不需要弯腰或者抬手操作，人机交互的便利性做了充分考量。框架整体的受力经过校核，在顶部加装照明灯具、工位显示屏等附属配件时，横梁的挠度变形量控制在安全范围内，不会因为附加载荷出现结构变形影响防护精度。
