卡通形象Gir机器人外观结构设计

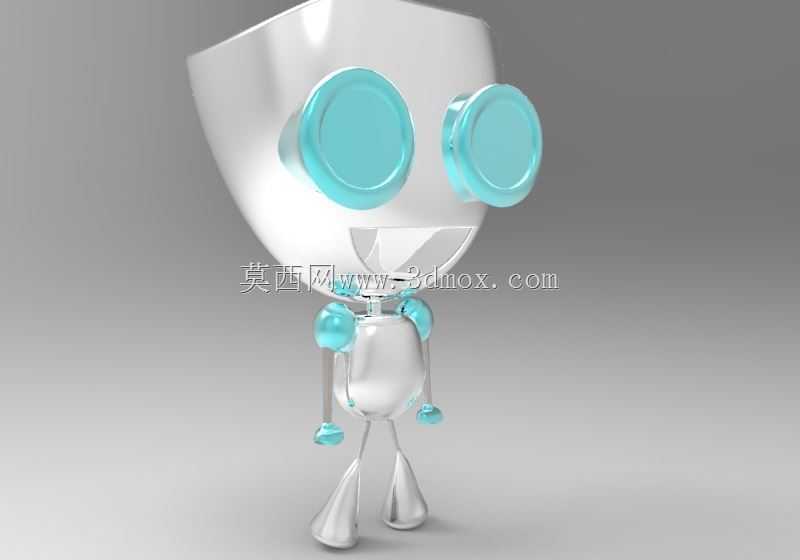

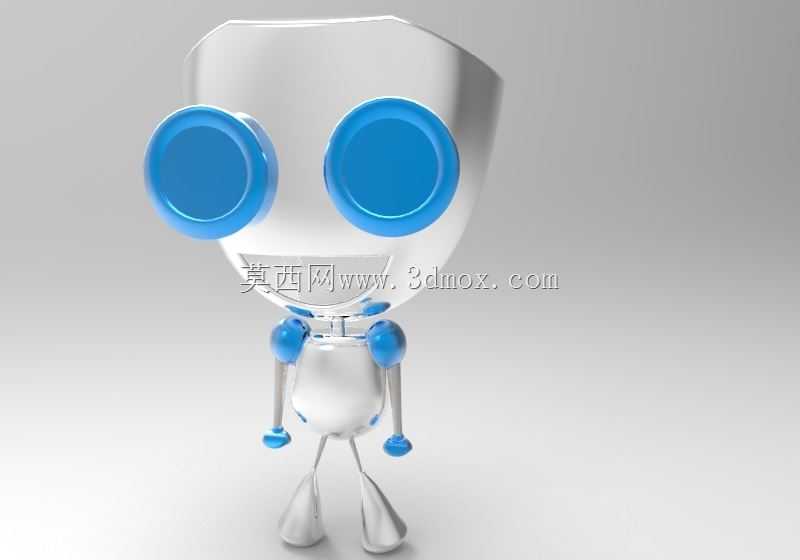

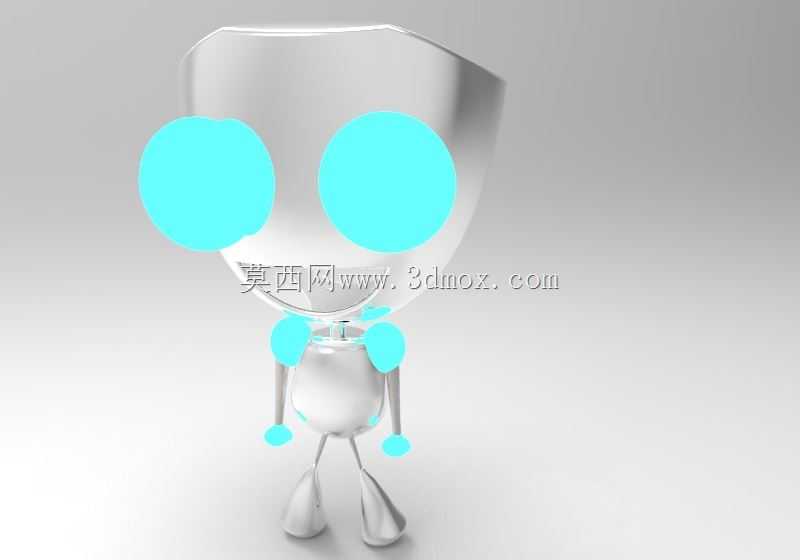

　　这款机器人的设计初衷是面向科普展示、文创周边衍生以及青少年科创启蒙场景，整体采用Q版拟人化的比例设定，打破传统工业机器人硬朗冰冷的视觉印象，在保证结构逻辑合理的前提下，最大化强化形象的亲和力。从结构分层来看，头部采用一体化弧面壳体设计，眼部设置两个独立的圆形发光区域，预留了内置发光模组的安装空间，壳体边缘做了R3-R5的连续圆角过渡，既避免了尖锐边角的磕碰风险，也能让表面喷涂或电镀工艺的流平效果更均匀，减少后期表面处理的瑕疵率。头部与躯干的连接部位采用微型转轴结构，预留了15度的俯仰转动余量和30度的左右转动余量，转轴内部走线路径做了隐藏式设计，不会在外观面暴露走线槽，保证整体视觉的完整性。

　　躯干部分采用紧凑的腔体结构，内部可容纳控制电路板、小型供电模块以及配重块，腔体壁厚设置为1.8mm，兼顾结构强度与轻量化需求，躯干与上肢的连接点设置在肩部两侧，上肢采用分段式球头连接，每个关节都预留了足够的转动间隙，可实现手臂的小幅摆动调整，满足不同展示姿态的摆放需求。手部做了简化的圆形端盖设计，没有设置复杂的多指结构，匹配整体卡通化的设计定位，同时降低了小尺寸零件的加工难度，也减少了易脱落的细小零部件，更适合面向低龄群体的展示场景使用。

　　下肢部分采用一体化的锥形支撑结构，没有设置独立的膝关节、踝关节转动结构，直接与躯干底部做刚性连接，保证整体站立状态的稳定性，底部支撑面做了微向外扩的弧度设计，增大与摆放平面的接触面积，即使在轻微晃动的展示台面上也能保持稳定，不会出现倾倒问题。整体外形的尺寸边界控制在总高180mm、头部最大宽度120mm、躯干最大宽度70mm、底部支撑跨距85mm的范围内，既不会因为尺寸过小丢失细节表现力，也不会因为尺寸过大占用过多展示空间，适配桌面展架、文创展台等多种摆放场景。

　　从设计思路上，这款模型没有追求复杂的运动功能，而是把设计重心放在外观曲面的流畅性和结构的易加工性上，所有外观曲面都采用G2连续过渡，不存在曲面折痕或者曲率突变的区域，不管是采用3D打印制作手板，还是开模做注塑量产，都能有效降低加工过程中的曲面拟合难度，减少后期打磨修型的工作量。内部腔体的筋位设置采用均匀分布的十字筋结构，筋厚1.2mm，既可以提升壳体的抗形变能力，也不会因为筋位过厚导致注塑过程中出现缩痕问题。眼部发光区域的安装位做了台阶式定位结构，发光模组可以直接卡接固定，不需要额外打胶或者螺丝固定，提升装配效率的同时也方便后期的模组更换维护。

　　在实际应用层面，这款结构既可以作为科创教育的演示案例，帮助初学者理解简单的机器人壳体结构设计、关节连接方式以及内部元器件的布局逻辑，也可以作为文创IP的实体化载体，通过更换表面配色、增加细节标识衍生出不同版本的周边产品，还可以作为展厅互动装置的终端载体，在头部腔体内加装感应模组、语音模块，实现简单的人机交互功能。结构设计过程中充分考虑了不同加工工艺的适配性，不管是采用光敏树脂3D打印做小批量定制，还是采用ABS注塑做规模化量产，都不需要对结构做大幅调整，零件的分模线都设置在外观视觉的非重点区域，最大程度降低分模线对外观效果的影响。所有零件的拔模角度都设置在1.5度以上，避免注塑生产过程中出现粘模、顶白等问题，连接部位的公差配合采用间隙配合设计，间隙值控制在0.1-0.15mm之间，既保证装配的顺畅性，也不会出现装配后松动晃荡的问题。
