蜂窝结构喷气发动机安装支撑构件

　　在航空动力系统的安装布局中，支撑构件的性能直接决定了动力单元的运行稳定性与服役寿命，这款采用蜂窝填充结构的喷气发动机安装支架，正是针对传统实心支架重量冗余、减振性能不足的痛点完成的结构优化设计。从实际装机场景来看，这类支架主要承担喷气发动机与机身安装段之间的载荷传递作用，既要承受发动机工作过程中产生的持续振动、不同推力工况下的交变载荷，还要满足航空部件严苛的轻量化要求，尽可能降低非动力段的结构重量，提升整机的推重比表现。

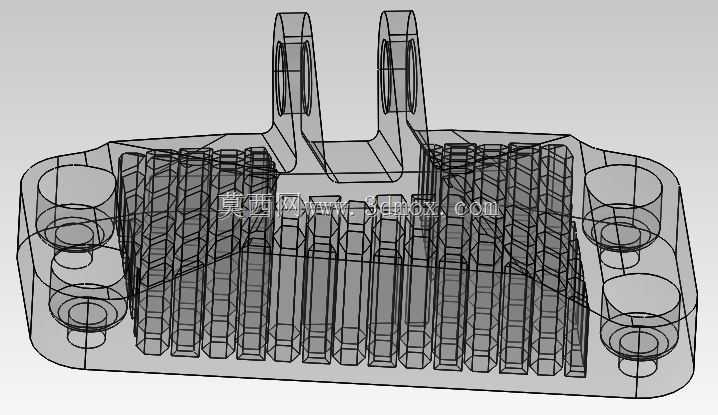

　　不同于传统铣削加工的实心安装支架，这款构件的核心设计思路是在保证安装接口强度、整体结构刚度的前提下，将支架主体的非受力实心区域替换为正六边形蜂窝填充结构。熟悉航空结构设计的从业者都清楚，正六边形蜂窝结构在面外压缩、剪切载荷下的比强度、比刚度表现远优于同等重量的实心板材，同时蜂窝腔体的存在可以有效耗散发动机运行时传递的高频振动能量，减少振动向机身安装段的传递，降低舱内振动噪声水平，也能避免长期交变振动导致的连接紧固件疲劳松脱问题。

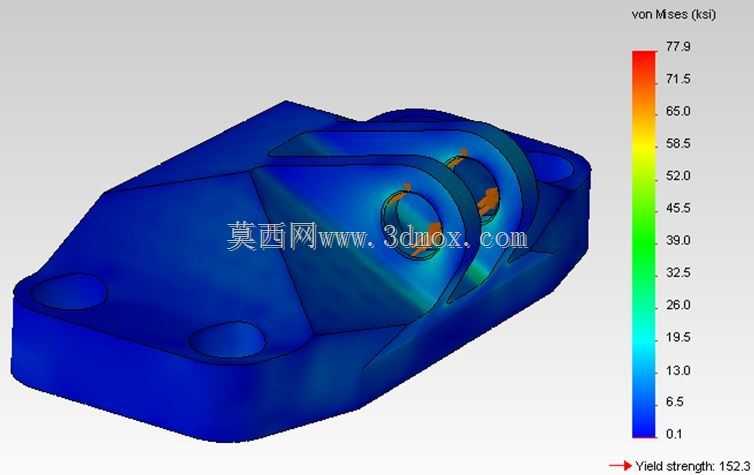

　　从安装边界来看，支架上部设置的两个同轴吊耳结构，是与发动机安装节对接的核心接口，吊耳内孔的同轴度、端面垂直度需要满足较高的加工精度要求，保证发动机安装后轴线与设计基准重合，避免出现附加安装应力。吊耳与主体承载段之间做了圆弧过渡处理，消除了直角连接处的应力集中风险，在大推力工况下，过渡区域不会出现应力突变导致的结构开裂问题。支架下部的承载基板上设置了多组不同规格的安装孔位，其中大直径沉头孔用于与机身主承力梁的螺栓连接，小孔位用于布置管线固定卡箍、辅助传感器安装座等附属部件，所有安装孔的位置度公差都经过严格校核，保证现场装机时可以直接完成对接，不需要二次修配。

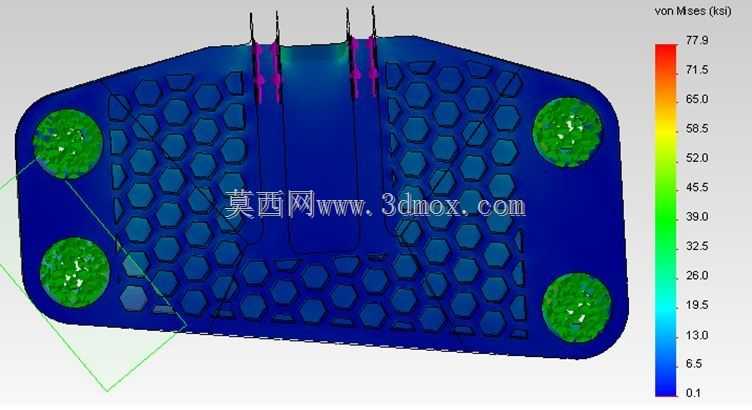

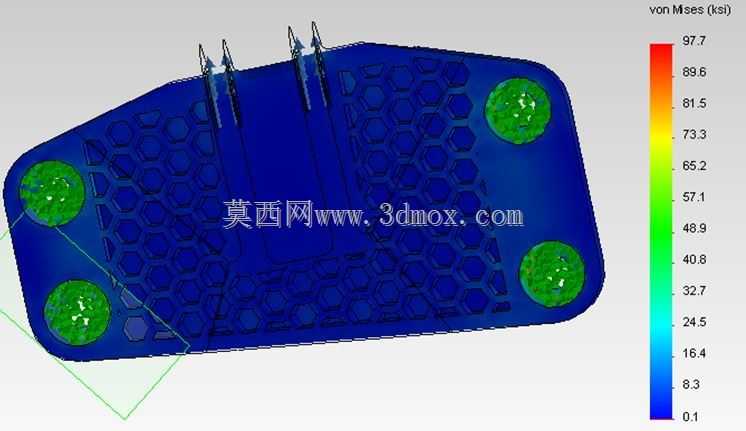

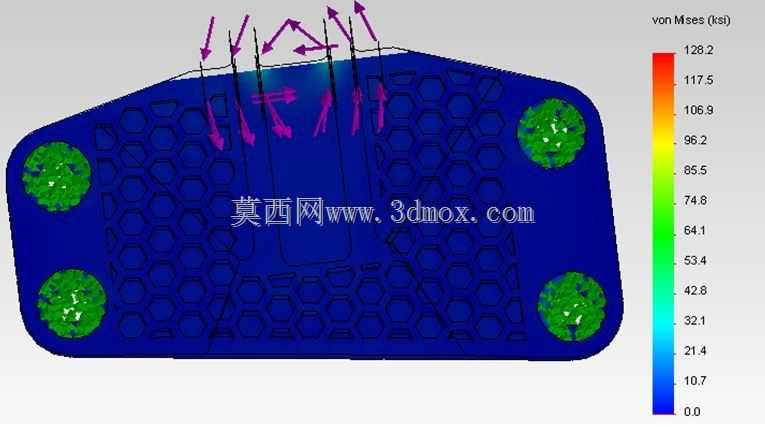

　　在结构细节处理上，蜂窝填充区域的胞元尺寸、壁厚都经过了拓扑优化计算，靠近吊耳承载区的蜂窝胞元壁厚更大、密度更高，对应传递主载荷的路径做了局部加强，而基板边缘非主承载区的蜂窝胞元尺寸适当放大，在不影响整体刚度的前提下进一步压缩结构重量。蜂窝结构与外部蒙皮、安装凸台之间采用一体化成型的连接方式，避免了拼接结构带来的强度短板，整个构件的外形轮廓做了圆角钝化处理，既减少了加工过程中的应力残留，也能避免装机维护时尖锐边角对操作人员、周边管线造成损伤。

　　实际应用中，这类支架除了在航空喷气发动机安装场景使用，经过尺寸调整与接口适配后，也可用于大型燃气轮机、工业涡轮动力设备的安装支撑，核心的蜂窝轻量化设计思路同样可以迁移到其他对重量、刚度、减振性能有综合要求的机械支撑构件设计中。在建模过程中，需要重点关注蜂窝结构与主承载区的过渡衔接、安装孔位的基准统一、吊耳同轴度的参数化控制，避免后续出工程图时出现尺寸链冲突，同时要预留足够的加工余量与公差补偿空间，保证最终加工出的实物可以满足装机使用的性能要求。
