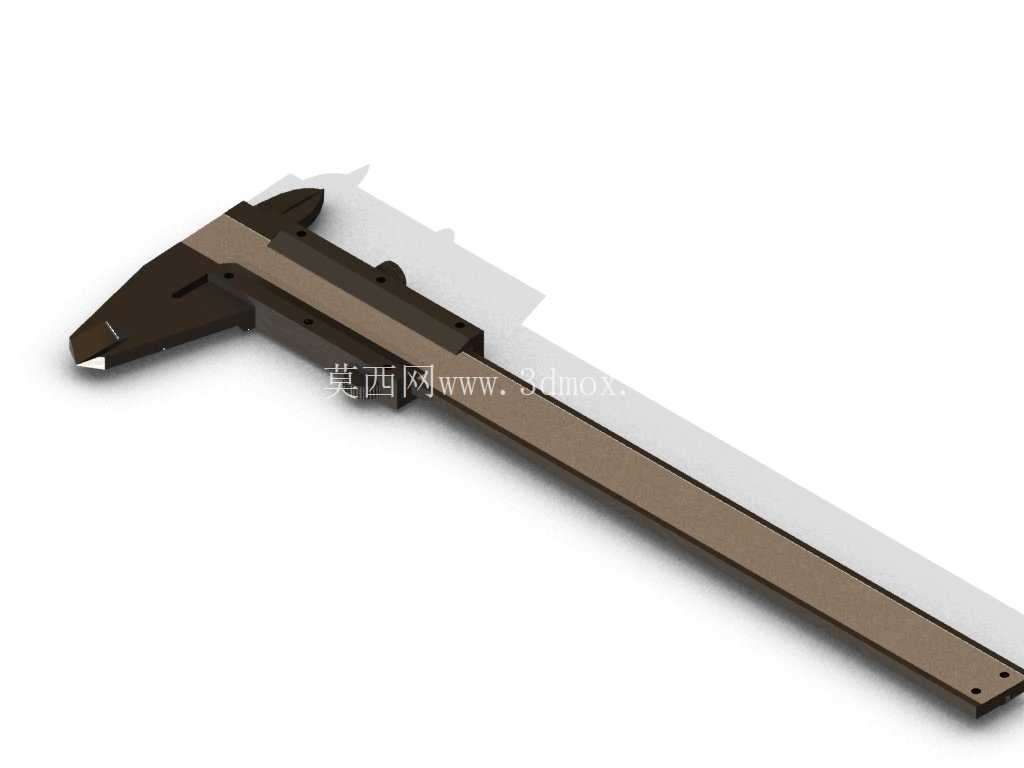

在机械加工现场、五金装配工位、教学实训车间乃至精密零部件入厂检验环节,游标卡尺都是出现频率极高的接触式测量器具,这套三维结构完整还原了机械式游标卡尺的全部装配逻辑与运动关系,没有做多余的外观简化,每一处配合面的间隙、滑动副的行程约束都按照实际量具的装配公差做了对应设置。从实际使用场景来看,这类游标卡尺主要承担0-150mm量程范围内的外径、内径、深度、台阶尺寸测量任务,相比带表卡尺与数显卡尺,纯机械结构的游标卡尺不需要供电,抗油污、抗切削液飞溅的能力更强,在车间恶劣工况下的长期稳定性更有优势,不会因为电子元件受潮、电池亏电出现测量失准的问题,很多从业十余年的老检验员依然更习惯用这类机械式卡尺做首件快速检测。

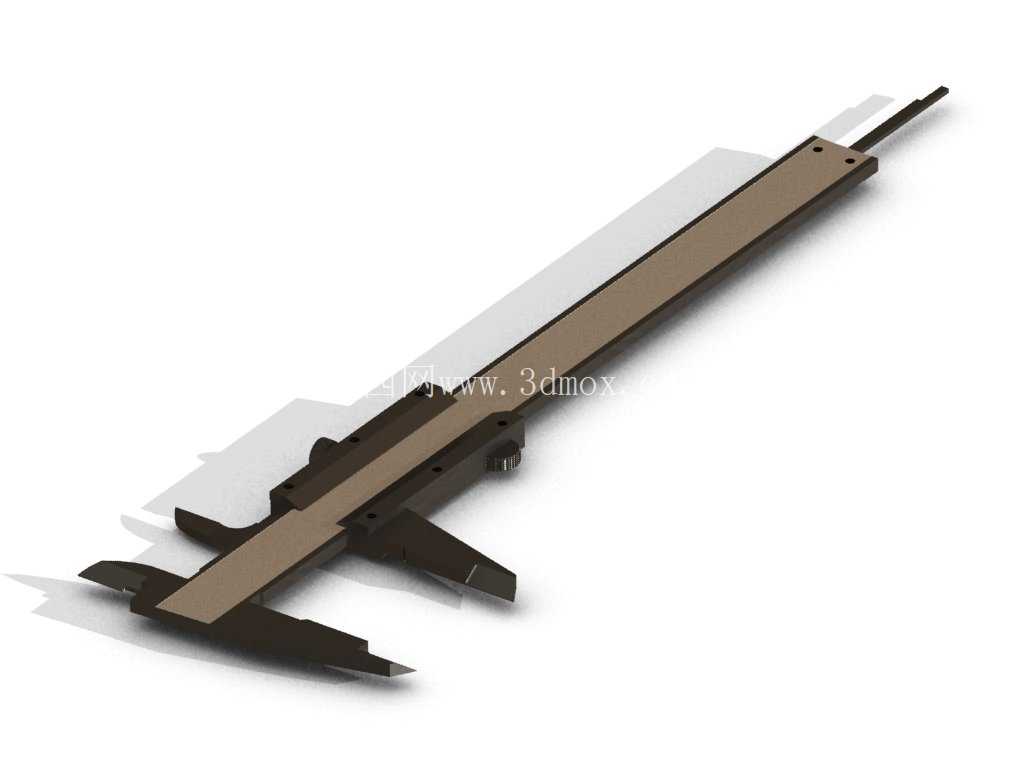

整套模型的设计思路完全围绕实际测量的功能需求展开,主尺本体采用长条形截面设计,尺身侧面的刻度基准面做了平面度约束,保证滑动过程中尺框不会出现径向晃动;尺框部分集成了内外量爪与深度尺连接结构,固定量爪与活动量爪的测量面做了平行度公差匹配,当两量爪完全贴合时,游标零刻度与主尺零刻度完全对齐,不存在错位间隙。深度测量杆藏在主尺背面的导向槽内,随尺框同步滑动,伸出端的平面与主尺端面保持齐平,测量盲孔深度、台阶高度时不会因为杆体倾斜出现读数偏差。尺身上的锁紧螺钉结构也做了完整还原,拧紧后可以固定尺框位置,方便测量后取下读数,避免移动过程中尺框窜动导致数值变化。
从安装边界与外形尺寸来看,主尺的总长度比最大量程长出约50mm,预留了尺框滑动的安全余量,不会出现尺框滑出主尺脱落的问题;量爪的伸出长度按照常规测量需求设计,既可以满足常规轴类、孔类零件的测量进深要求,也不会因为量爪过长导致整体刚性下降,测量大尺寸工件时出现量爪变形影响精度。滑动副的配合间隙控制在0.02mm以内,既保证尺框可以沿主尺顺畅滑动无卡滞,也不会因为间隙过大出现测量面倾斜,导致读数误差。游标刻度的位置设置在尺框正面正对操作者的区域,读数视线与刻度面垂直时不会出现视差,主尺刻度与游标刻度的刻线宽度保持一致,对齐判读时辨识度更高。

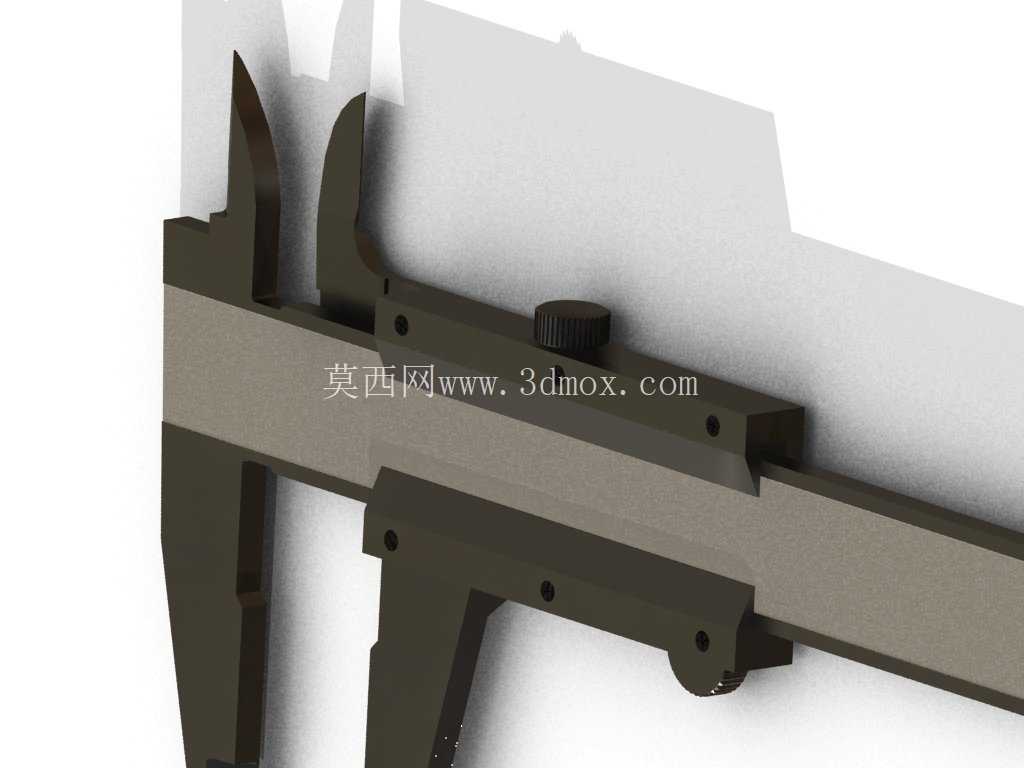

很多新手建模时容易忽略游标卡尺的细节结构,比如量爪的刃口形状、深度杆的固定方式、锁紧螺钉的压紧逻辑,这套模型里都做了准确的还原:内测量爪采用刀口形设计,可以伸入窄小的内孔槽内测量孔径,外测量爪的测量面做了小平面修磨,测量圆柱面外径时可以形成稳定的线接触,不会因为棱边磕碰出现测量面损伤。尺框上的微动调节结构也做了装配体现,微调滚轮与主尺侧面的摩擦接触可以实现小范围的尺框移动,在测量快接近工件表面时,通过微动调节可以让量爪刚好贴合工件表面,避免推力过大导致量爪变形或者工件移位。整个结构没有多余的装饰性设计,所有的外形特征都服务于测量功能,尺身的减重槽既可以降低整体重量,长时间手持测量不会产生明显的疲劳感,也能提升尺身的抗弯刚性,避免平放或者轻微磕碰时出现尺身弯曲变形。
在做工装设计、零部件测绘的时候,这套模型可以直接导入装配场景中,模拟测量过程中的空间干涉情况,比如设计检验工装时,可以直接调用卡尺模型验证测量操作的空间是否充足,不会出现工装做好后卡尺伸不进去、量爪无法贴合测量面的问题。对于量具相关的教学演示来说,完整的装配结构可以清晰展示游标卡尺的读数原理、各部件的运动关系,比平面示意图的展示效果更直观,能让初学者快速理解各部分结构对应的功能,搞清楚测量误差产生的结构原因,比如量爪磨损、尺框间隙过大为什么会导致测量偏差,锁紧装置的作用是什么,深度尺的伸出长度怎么和主尺读数对应。整个模型的各零件都做了独立的装配约束,可以做爆炸视图展示装配顺序,也可以做运动仿真模拟尺框滑动、锁紧螺钉压紧、微动调节的整个过程,完全符合实际产品的装配逻辑,没有出现结构干涉、运动方向错误的问题。
