大学生方程式赛车整车结构三维数模

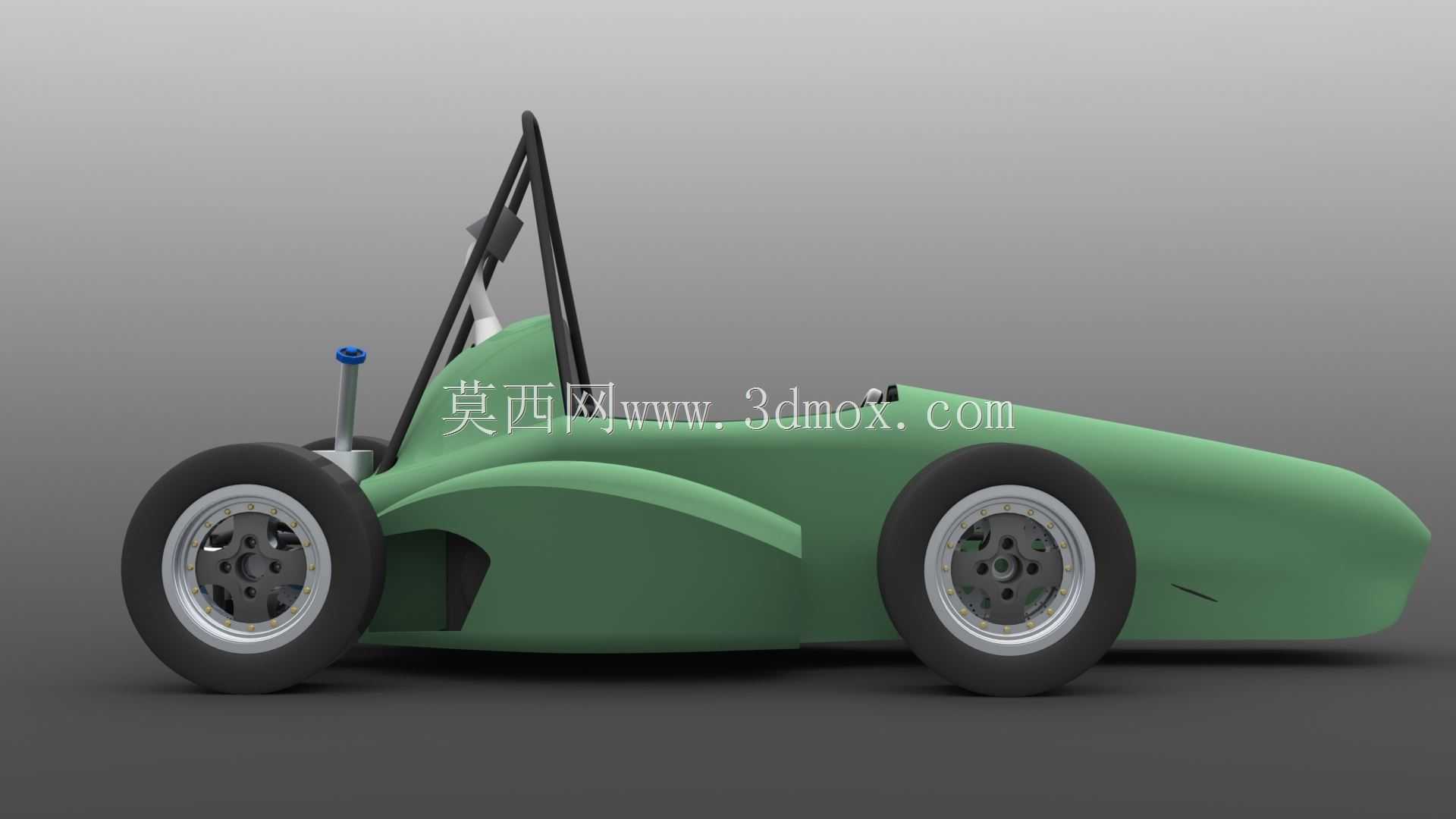

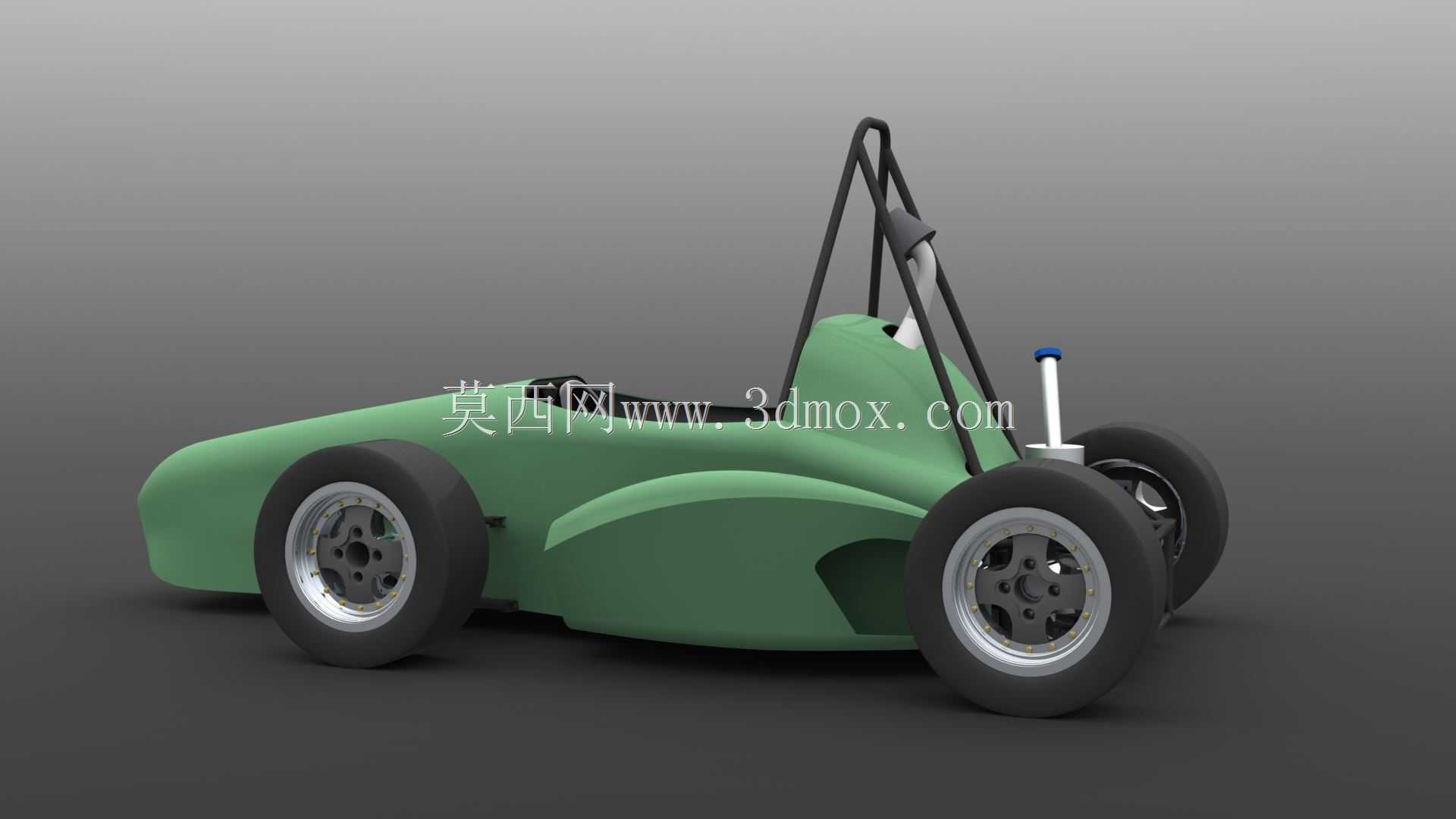

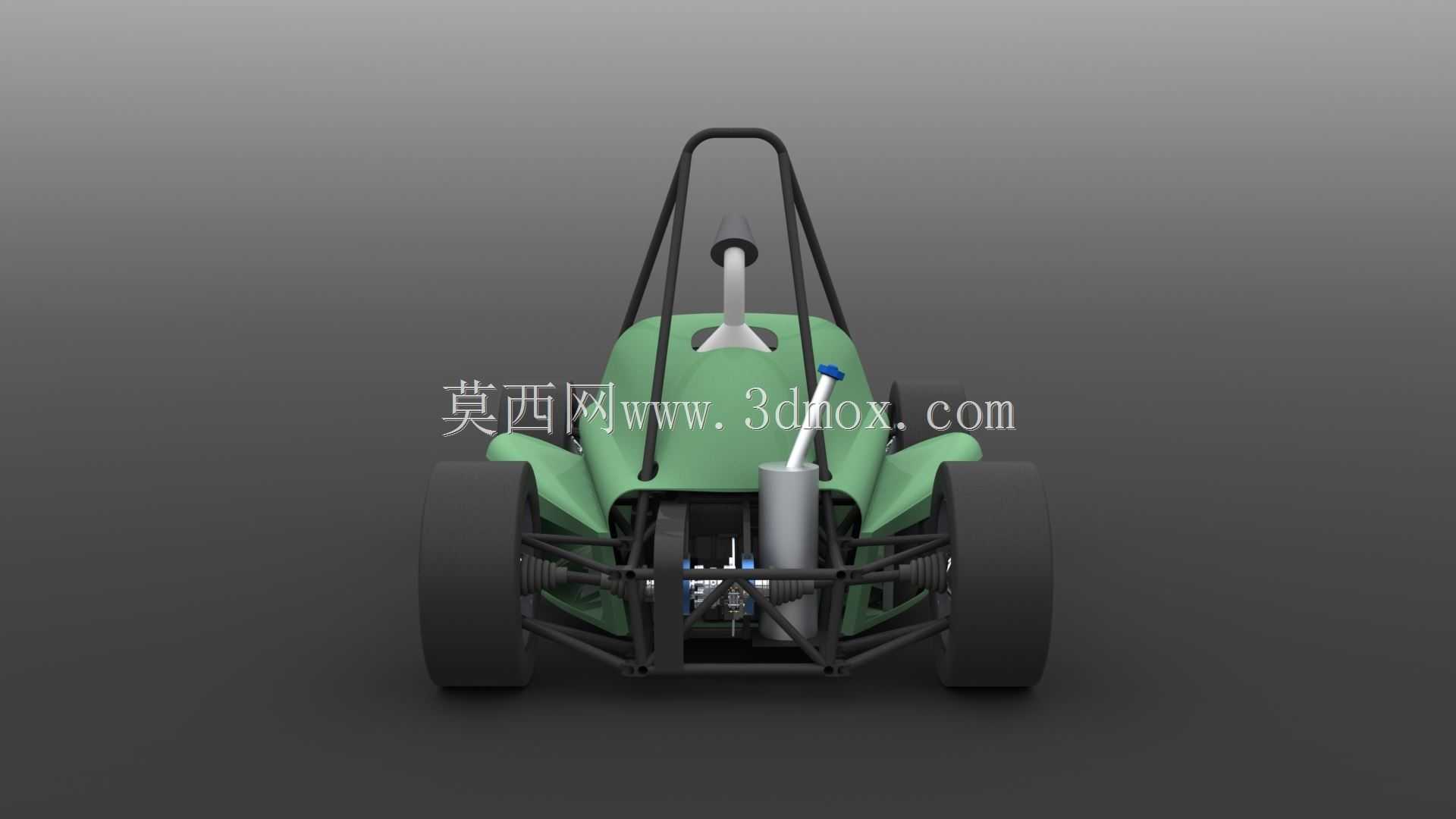

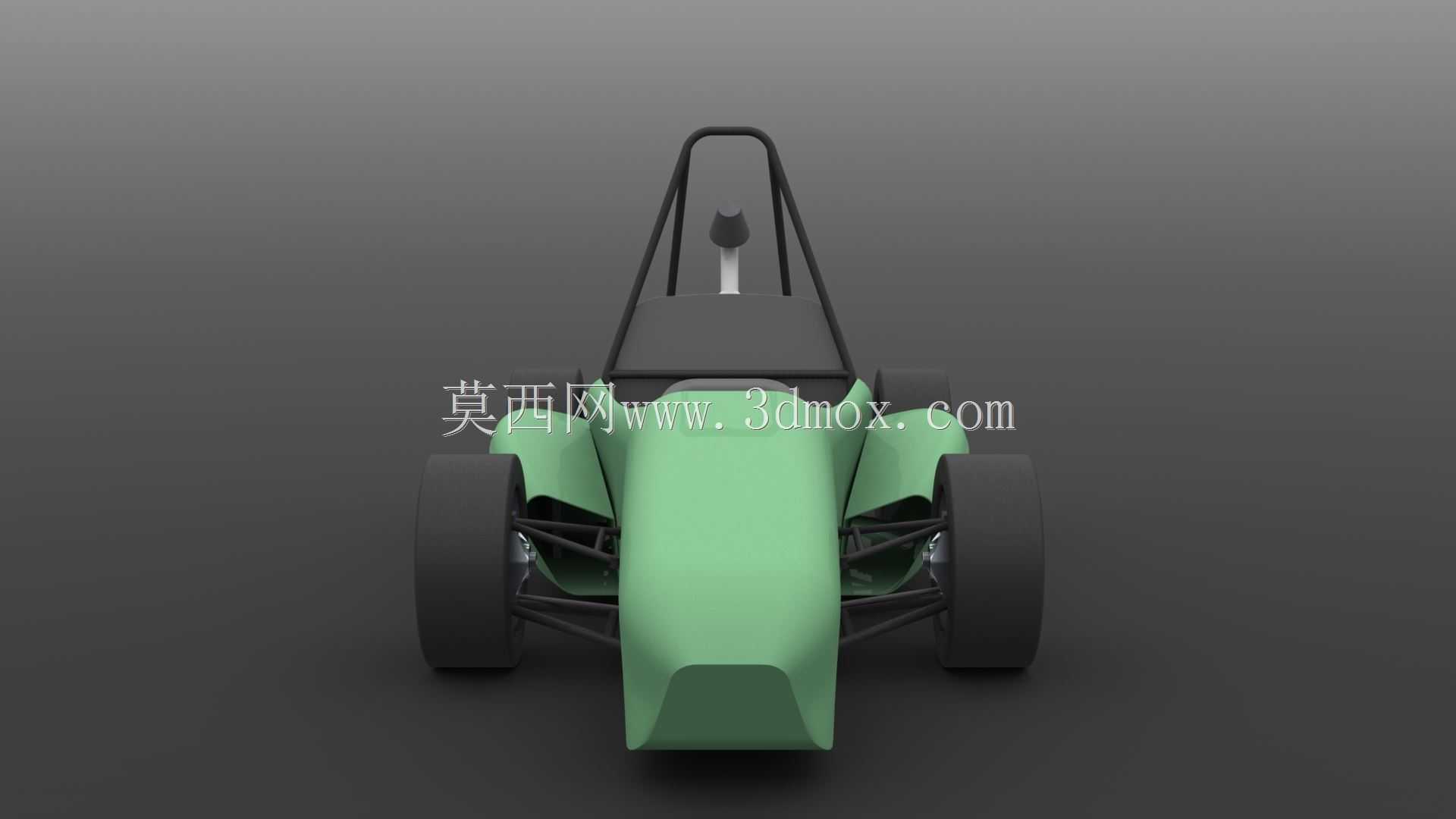

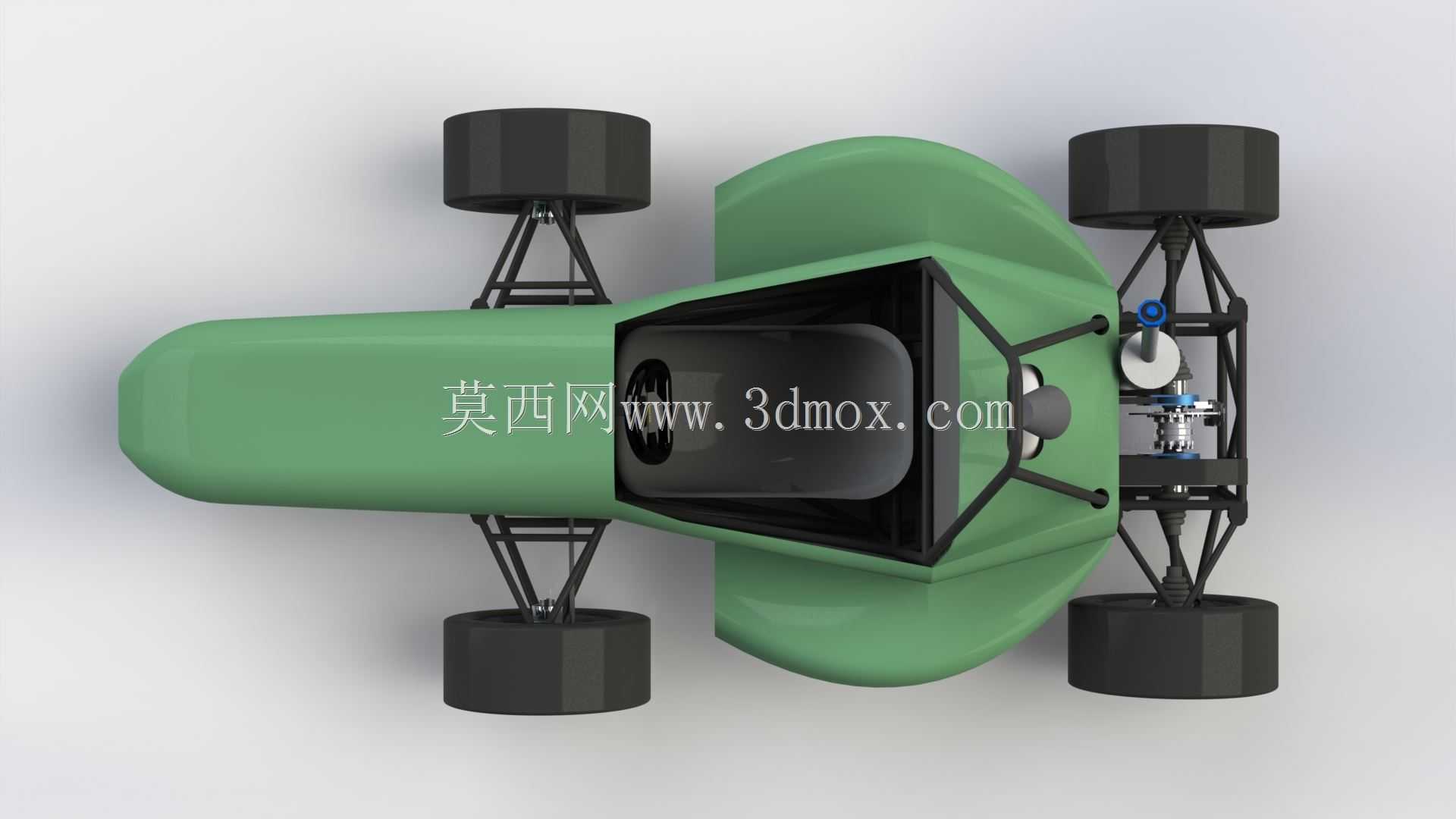

　　这套三维数模完整还原了大学生方程式赛事用单座赛车的整车结构，覆盖从底盘承载系统到外覆盖件的全部核心部件，可直接用于赛事参赛方案的结构验证、零部件干涉检查以及后续加工工艺的拆解参考。从实际赛事应用场景来看，这类赛车需要在封闭的铺装赛道内完成加速、制动、绕桩、耐久等多个测试项目，对整车的重量控制、重心高度、空气下压力表现、结构抗扭刚度都有明确的工程要求，数模在搭建过程中完全围绕这些实际赛事需求做了结构层面的匹配。

　　先看核心的承载结构，车架采用空间桁架式结构，所有管材的连接节点都做了贴合实际焊接工艺的处理，防滚架的主环、前环、斜撑结构完全符合赛事安全规则的边界要求，安装点位预留了足够的焊接操作空间，不会出现实际加工时管材干涉无法施焊的问题。车架的整体宽度控制在单座赛车的合理区间，驾驶舱的横向尺寸刚好满足驾驶员佩戴头盔、穿戴赛车服后的操作空间，不会出现多余的结构挤占驾驶位活动范围的情况，纵向尺寸上从前端防撞结构到后端动力总成安装位的距离，刚好匹配常规小排量高转速发动机的安装边界，同时预留了散热器、排气系统的布置空间。

　　行走系统部分，前后轮均采用宽幅赛事轮胎搭配轻量化轮辋的结构，轮距参数经过匹配，保证过弯时的侧倾稳定性，轮边的制动盘、制动卡钳安装位完全对应市售成熟赛事配件的安装尺寸，不需要二次修改即可直接适配选型后的制动部件。前后悬架的摆臂、推杆、减震器安装点位都在数模中做了明确的位置标注，硬点坐标经过运动学校核，保证车轮上下跳动时的定位参数变化在合理范围内，避免出现轮胎异常磨损、转向回正性能差的问题。转向机构的布置避开了驾驶员腿部活动区域，转向柱的倾斜角度符合常规驾驶姿态的操作需求，转向机的安装位做了加强结构设计，承受转向反力时不会出现结构变形。

　　车身外覆盖件采用流线型低风阻设计，前部鼻锥的造型做了平滑过渡，引导气流快速流向车侧与底部，轮拱的造型刚好覆盖轮胎上下跳动的极限边界，不会出现轮胎蹭到覆盖件的问题，侧部的导流结构可以引导气流流向后部的散热区域，保证动力总成的散热效率。尾部的造型做了收敛处理，配合底部的扩散结构可以在高速行驶时产生足够的下压力，提升轮胎的抓地表现，所有覆盖件的安装点位都对应车架上的预埋支架，安装间隙控制在均匀的合理范围，不会出现装配后缝隙不均、错位的问题。

　　动力总成的安装区域预留了足够的维护操作空间，发动机的悬置点位做了减震结构的安装预留，传动系统的布置路径避开了车架的受力薄弱区域，传动轴的角度控制在等速万向节的允许工作角度范围内，避免高速运转时出现传动抖动。燃油箱的布置位置靠近整车重心点，燃油消耗过程中不会造成整车重心的大幅偏移，保证不同油量状态下的操控一致性。

　　从设计思路上看，整套数模没有做多余的装饰性结构，所有部件的存在都服务于赛事性能需求，重量控制层面，非承载区域的结构都做了轻量化的开孔处理，在保证结构刚度的前提下尽可能降低整车整备质量，提升动力重量比。所有零部件的安装边界都做了干涉检查，转向系统跳动、悬架上下运动、传动系统运转过程中都不会和周边部件发生剐蹭，装配逻辑完全符合实车组装的工艺顺序，从车架焊接到底盘部件安装，再到覆盖件装配的全流程都可以依托数模做工序拆解，不需要额外调整结构即可直接用于实车制造的参考。
