雨伞造型创意立式纸巾架结构设计

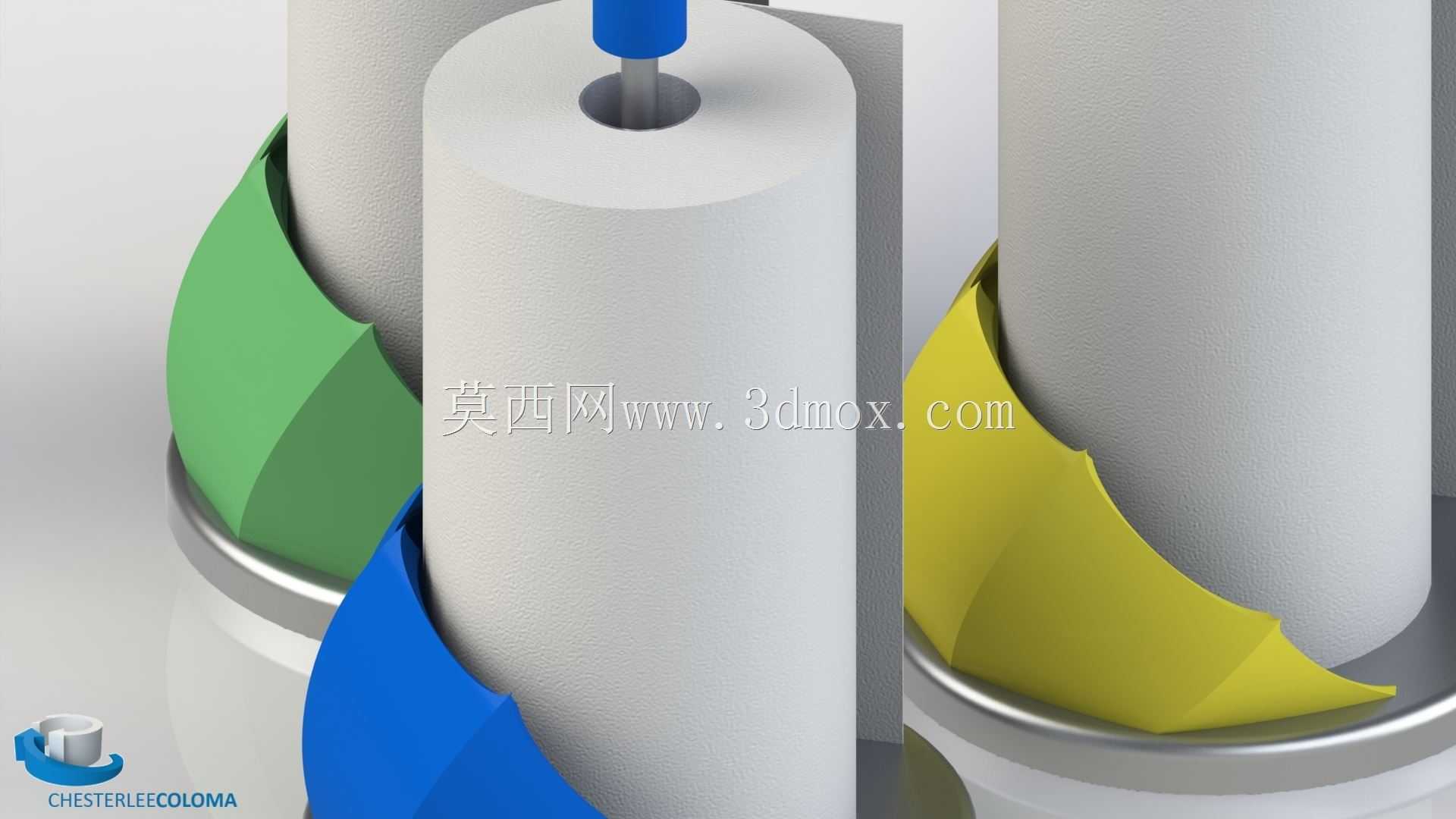

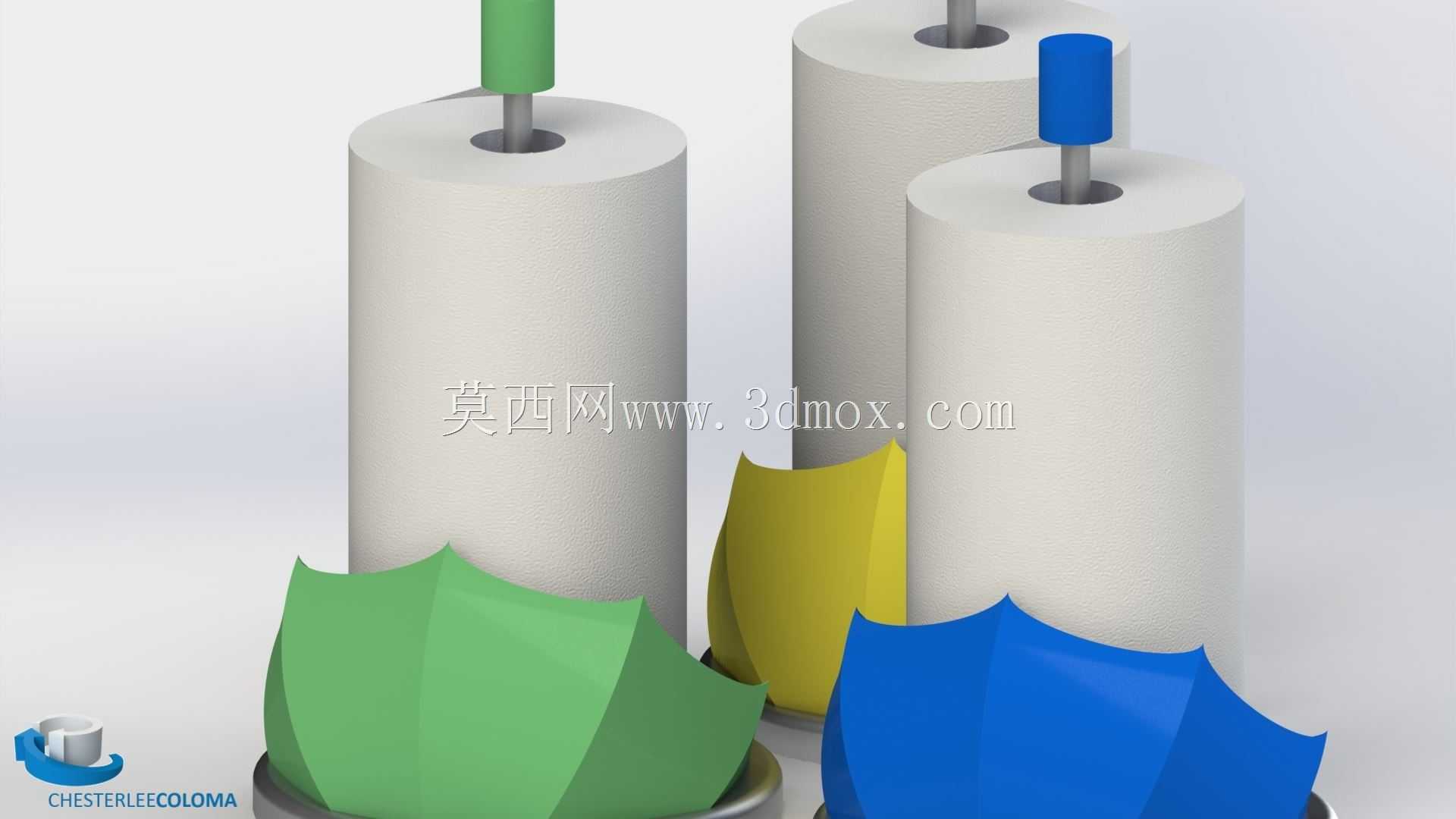

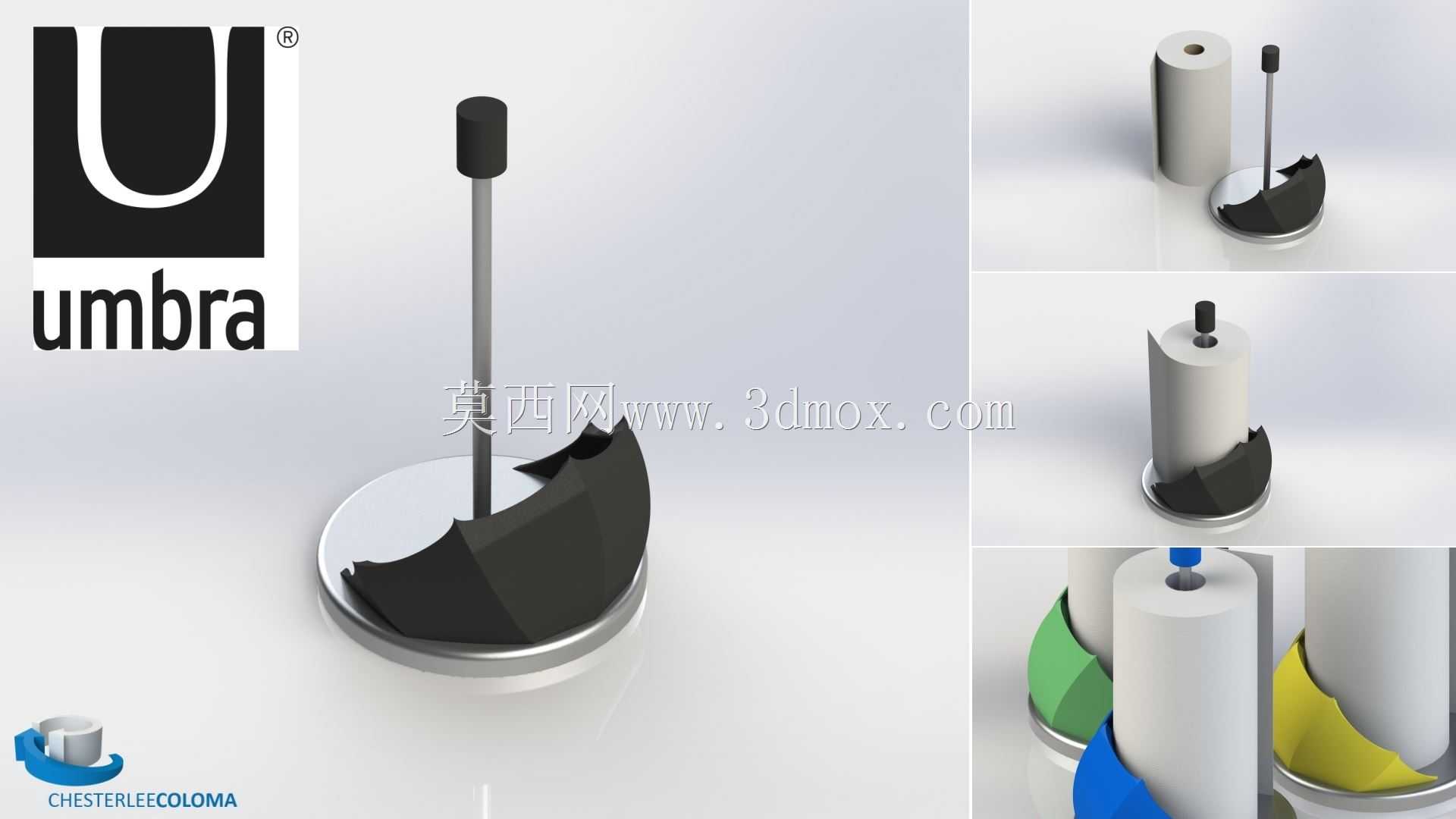

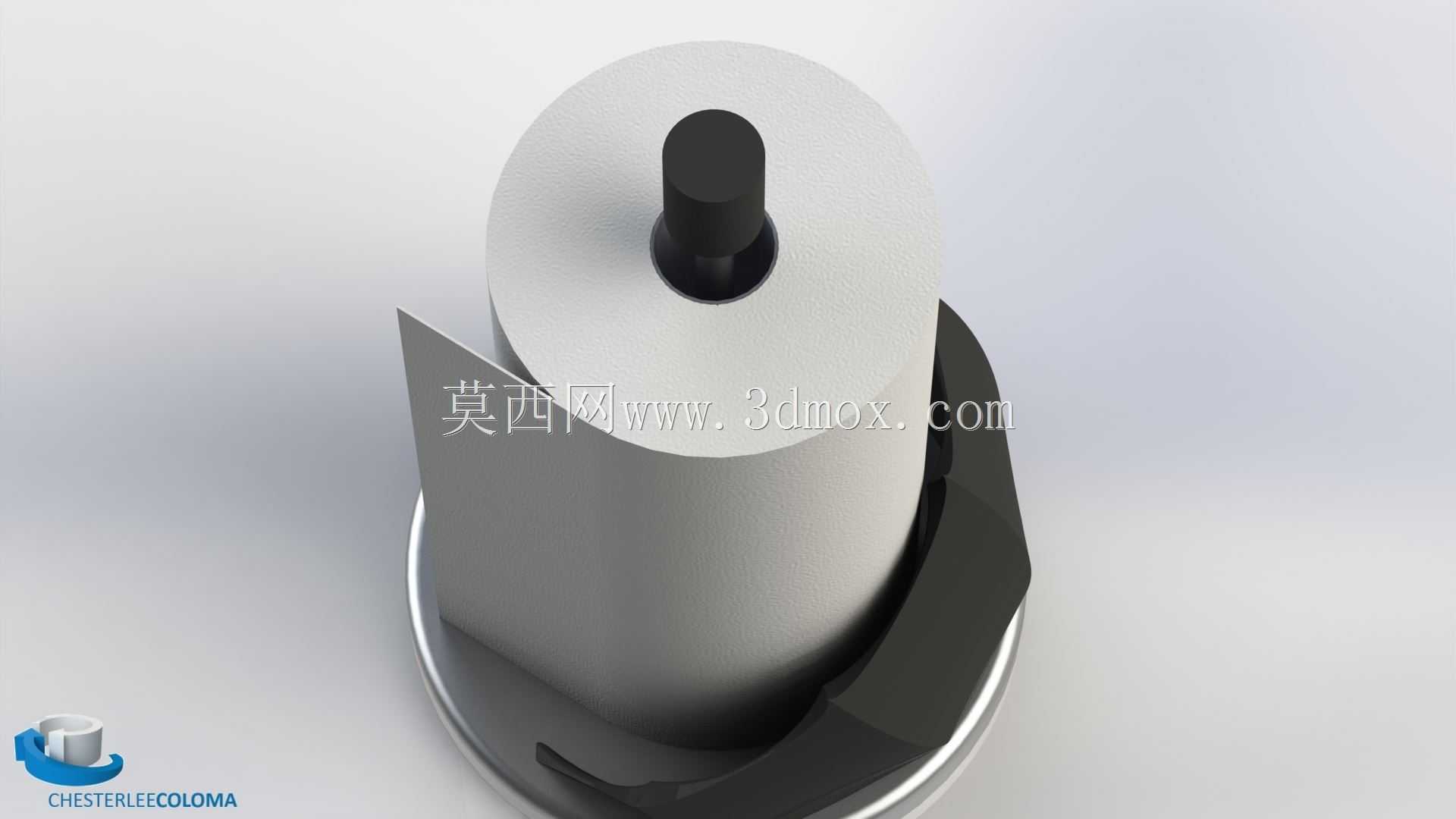

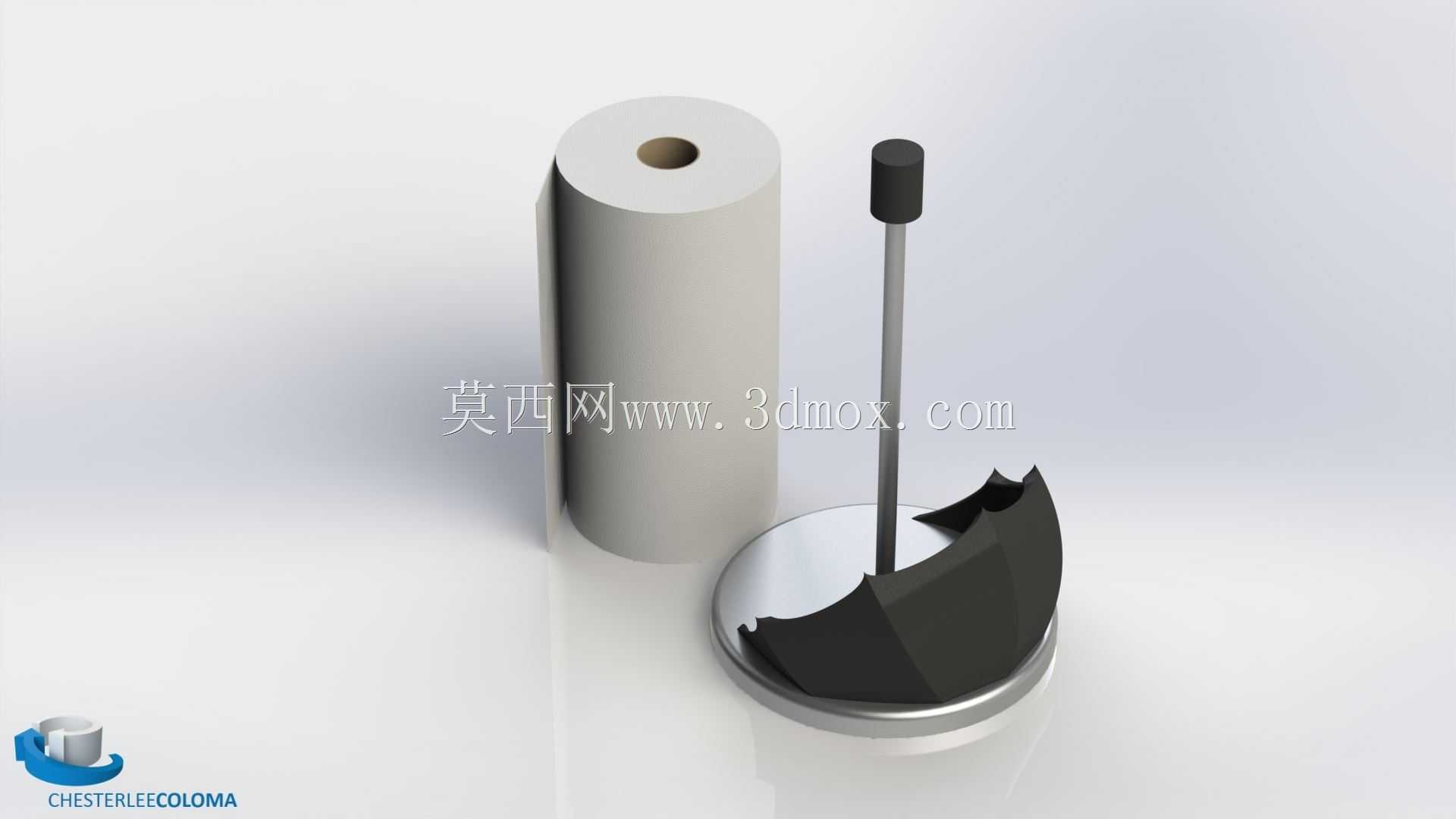

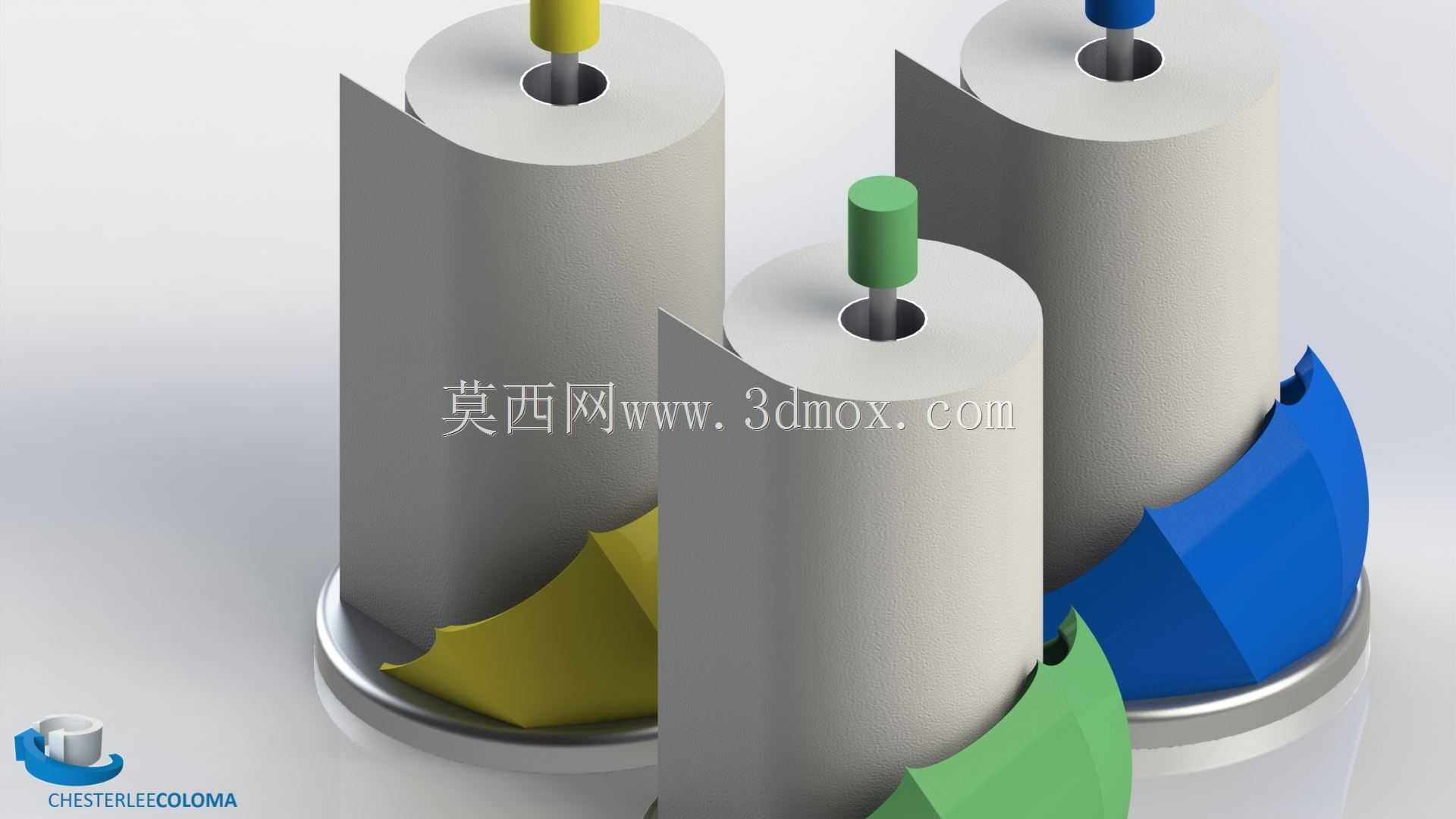

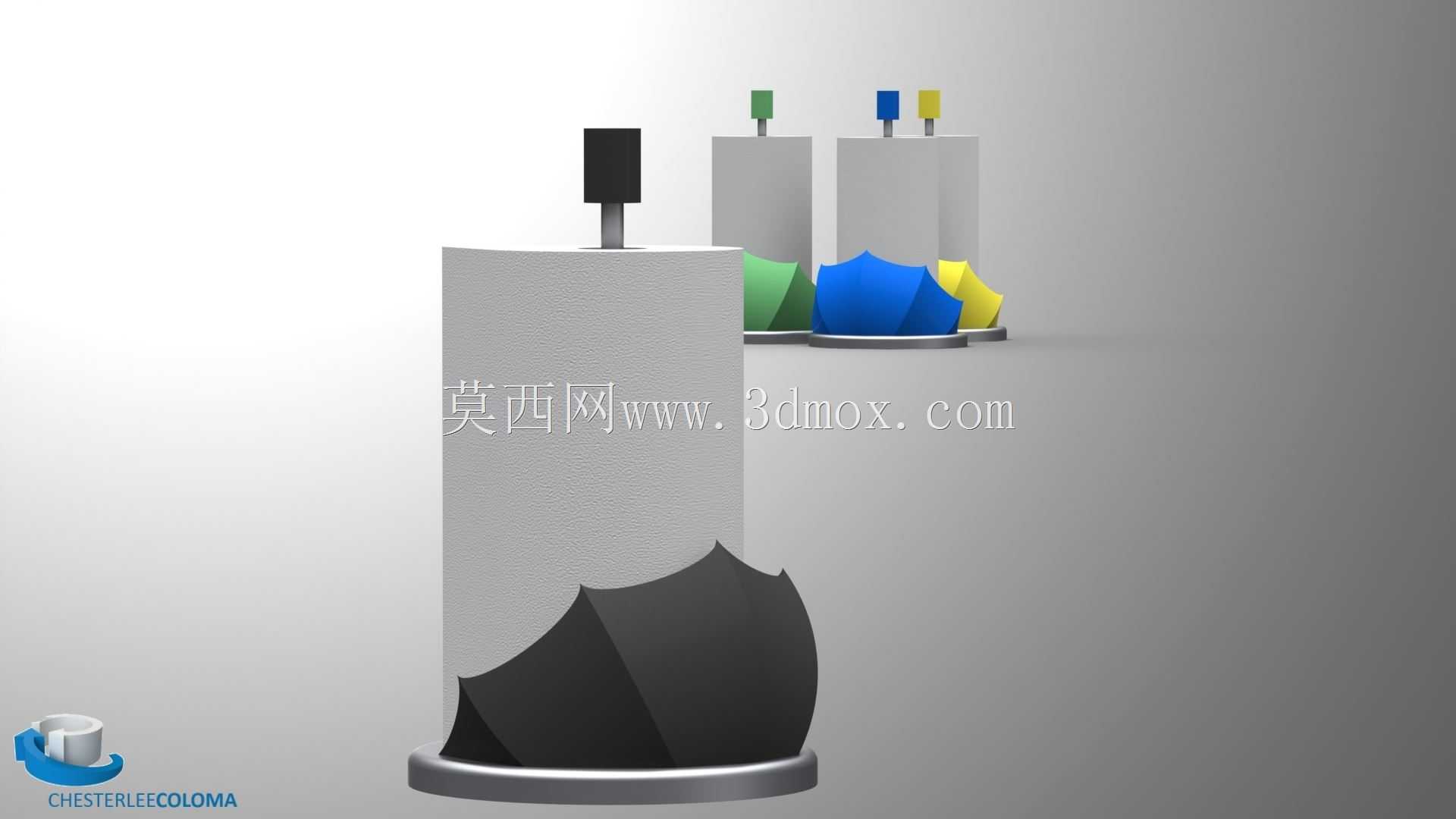

这款纸巾架的结构设计跳出了传统卷纸架的固化形态，将日常伞具的形态逻辑融入厨卫桌面收纳场景，适配家庭厨房、餐厅餐边、卫浴洗手台、办公茶水间等多场景的卷纸收纳需求，解决常规立式卷纸架纸巾端头易垂落沾染台面、抽取时整卷纸易连带脱出的常见使用痛点。从结构层面拆解，产品采用立式中心杆承重设计，底部配置圆形金属配重底座，底座直径控制在120mm左右，整体高度约280mm，安装放置时仅需占用台面直径130mm的圆形边界区域，无需墙面打孔固定，可直接平稳放置在各类平整台面上，适配租房场景、临时布置场景的灵活摆放需求，不会对安装面造成损伤。中心杆采用直径8mm的金属细杆设计，顶端设置直径15mm的圆形防滑堵头，既可以保证卷纸穿装时的导向顺畅，又能避免抽取纸巾时整卷纸从杆体顶端脱出，堵头采用软质防滑材质，更换卷纸时无需额外工具，直接向上拔出堵头即可完成卷纸穿装，操作门槛极低。底部承托结构借鉴雨伞伞面的弧形包裹形态，设置高度35mm的弧形挡片，挡片弧度与常规卷纸的外圆周弧度匹配，抽取纸巾时，弧形挡片可对卷纸外侧形成柔性限位，避免纸巾抽取过程中整卷纸跟转造成的纸巾松垮、端头垂落问题，同时弧形挡片的缺口位置刚好作为纸巾抽出口，抽出的纸巾可顺着挡片边缘自然下垂，不会直接接触台面，能有效避免台面积水、污渍沾染纸巾端头。设计过程中针对不同规格的家用卷纸做了适配验证，中心杆的有效穿装长度设置为120mm，可兼容市面常见的直径100-110mm、高度100-115mm的空心卷纸，包括厨房吸油纸、洁面卷纸、普通卫生卷纸都可顺利安装使用。挡片部分做了多色模块化设计，可根据不同的装修风格更换黑、绿、黄、蓝等不同配色的挡片配件，兼顾结构实用性与空间装饰属性。底座底部设置一圈厚度2mm的硅胶防滑垫，既可以避免抽取纸巾时架体滑动移位，又能防止金属底座刮花台面漆面、石材表面。整体结构无复杂传动部件，所有零件均可拆分，后期清洁时可直接将挡片、中心杆从底座上拆下，擦拭缝隙残留的水渍、纸屑，维护难度远低于带弹簧、卡扣结构的复杂卷纸架。从受力角度验证，底座采用锌合金配重材质，整体重量约420g，抽取纸巾时的横向拉力不会造成架体侧翻，弧形挡片的受力点集中在底座与挡片的连接位置，连接位做了加厚加强处理，长期反复按压抽取纸巾也不会出现挡片断裂、变形的问题。
