弧形钢结构旋转踏步楼梯结构设计

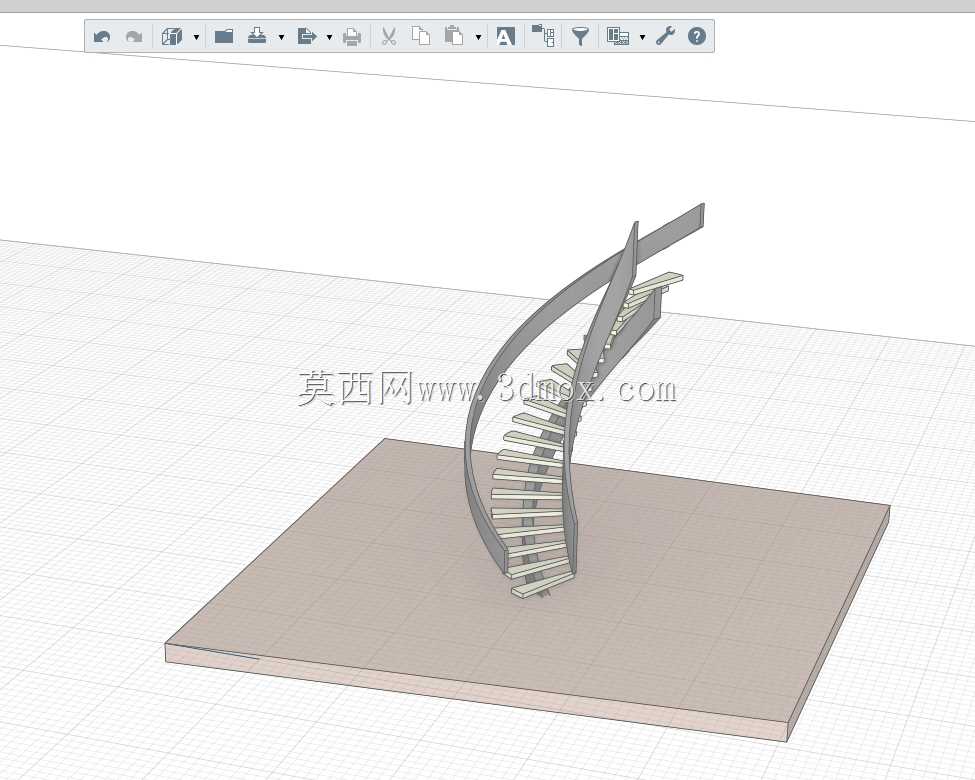

　　这款弧形旋转楼梯的结构设计，核心围绕室内空间的垂直交通需求展开，适配loft空间、复式住宅、小型商业展厅这类层高有限、平面预留安装区域局促的场景，相比直跑楼梯能节省近40%的平面占地，同时凭借流畅的弧形曲面成为空间视觉焦点，兼顾通行功能与装饰属性。设计初期首先锚定安装边界条件，预设落地安装面为平整的混凝土地面或结构楼板，底部承载平台的平面尺寸控制在1.8米见方范围内，整体梯段的旋转角度为210度，适配2.8米到3.2米的常规室内层高，踏步总级数控制在16到18级之间，每级踏步的高度保持在160mm到180mm的人体工程学舒适区间，踏步踏面的外侧宽度不窄于220mm，内侧靠近中心支撑弧梁的位置宽度不小于80mm，

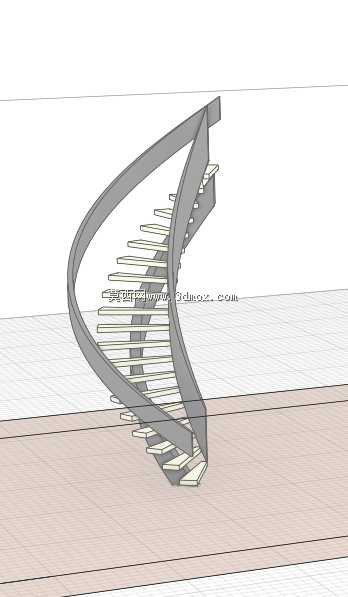

　　避免通行时踏面过窄带来的磕碰风险。结构受力层面采用单侧弧形主梁承载的方案，主梁为变截面的弧形钢板弯折成型，钢板厚度根据梯段总荷载计算取值，沿旋转弧度连续弯曲成型，所有踏步板均通过焊接或螺栓连接的方式固定在弧形主梁上，踏步板采用防滑纹理的平板结构，每级踏步下方设置小型三角加强筋，分散踏步承受的竖向荷载，避免长期使用后出现踏步变形、异响的问题。梯段顶端通过预埋连接件与上层结构梁或楼板固定，底端与地面预埋的承重钢板焊接固定，整体结构不需要额外设置中心立柱，保证梯段下方的空间完全通透，可作为储物区、景观区使用，提升空间利用率。设计过程中重点校核了弧形主梁的弯曲应力与整体抗扭性能，由于旋转梯的荷载沿弧形路径传递，受力状态比直跑楼梯更复杂，

　　建模时通过分步加载模拟单人通行、多人同时通行的不同荷载工况，调整主梁的截面宽度与厚度，保证梯段在满载状态下的竖向挠度控制在规范允许范围内，避免通行时出现明显晃动感。同时考虑到现场安装的便捷性，整个梯段可拆分为主梁分段、踏步组件、顶部连接段三个模块，各模块之间采用定位螺栓加现场满焊的方式连接，降低运输难度与现场安装的校准工作量，安装时只需要先定位底部承重板的水平度与顶部连接点的标高，即可快速完成梯段的拼接校准，不需要复杂的专用工装。细节处理上，踏步边缘做了小圆角钝化处理，避免尖锐边角磕碰伤人，弧形主梁的外侧表面预留了扶手安装的螺栓孔位，可适配玻璃护栏、金属栏杆、木质扶手等不同风格的护栏组件，不需要后期在主梁上二次钻孔破坏防腐涂层。

　　这款楼梯的结构设计没有多余的装饰构件，所有构件同时承担受力与造型作用，流畅的弧形线条弱化了钢结构的冷硬感，既满足建筑结构的荷载安全要求，也适配现代简约、工业风等多种室内装修风格，在小层高复式空间、商业门店的夹层区域都有很高的适配性。
