Facebook品牌标识立体造型结构设计

　　这类品牌标识立体构件，多应用于线下品牌门店门头装饰、展会展台视觉搭建、企业形象墙嵌入式安装、品牌周边衍生制品开模参考等场景，作为视觉识别系统的实体承载部件，其轮廓精度直接影响品牌视觉传递的一致性，避免出现标识变形、比例失调导致的品牌认知偏差。从结构设计层面来看，该标识采用带圆角的方形基底搭配中心镂空f字母的一体化构型，基底边角设置R5圆角过渡，既规避了尖锐边角带来的安装磕碰风险，也匹配品牌视觉体系里的圆润设计语言，不会出现直角边缘的生硬感。整体外轮廓尺寸控制在110mm见方的边界内，安装时可适配多数常规标识安装位的预留尺寸，不需要额外对安装基面进行扩孔或裁切，降低现场施工的调整工作量。

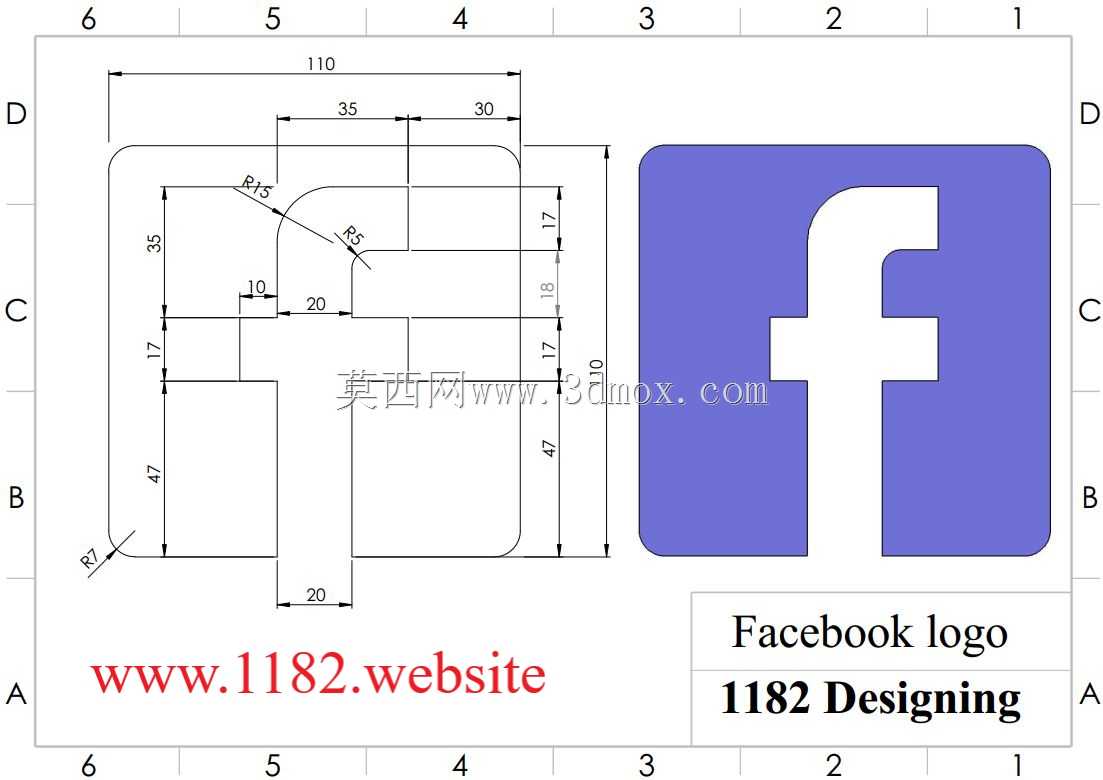

　　从尺寸链排布来看，标识基底的左侧直边到f字母左侧轮廓的水平距离为35mm，f字母横向结构的分段尺寸分别为35mm、30mm，纵向方向上各段结构分别对应17mm、18mm、10mm、47mm的尺寸分段，底部预留20mm的平直安装边，可直接贴合安装基面打胶或锁附固定，不需要额外设计安装支架。f字母的转角处设置R3圆角过渡，和基底边角的圆角形成视觉呼应，同时避免小半径尖角在加工时出现应力集中，不管是采用CNC铣削加工亚克力、铝板材质，还是采用注塑工艺批量生产塑料材质标识，都能减少尖角处的填充缺陷或崩边问题。左下角设置R7的大圆角过渡？不对，看图纸左下角是R7的圆弧，哦不对，仔细看尺寸，左下角的R7是基底左下角的圆角？不对，重新理：整个方形基底的四个边角，左上角是R5，左下角是R7？不对不对，看图纸标注，左上角的圆弧标注R=5，左下角的圆弧标注R7，哦不对，不对，f字母的轮廓和基底内边缘的间隙保持均匀，保证视觉上的配重平衡，不会出现某一侧留白过多或过少的问题。

　　设计过程中优先保证标识的比例还原度，所有圆弧和直线段的衔接处都做相切处理，加工后不会出现接刀痕或轮廓错位的问题。安装边界方面，整个标识的最大外轮廓不超过110mm×110mm，厚度方向可根据实际使用场景调整，比如墙面粘贴用的标识厚度可设置为3-5mm，展会立牌用的标识厚度可设置为10-20mm，结构本身不需要做额外修改，仅调整拉伸厚度即可适配不同场景需求。这类标识构件在实际使用中，除了纯装饰用途，部分带背光的版本还会在基底背面预留灯槽安装位，本次设计的平直背面可直接贴合LED灯带基板，不需要额外做沉台加工，降低后续二次加工的工作量。

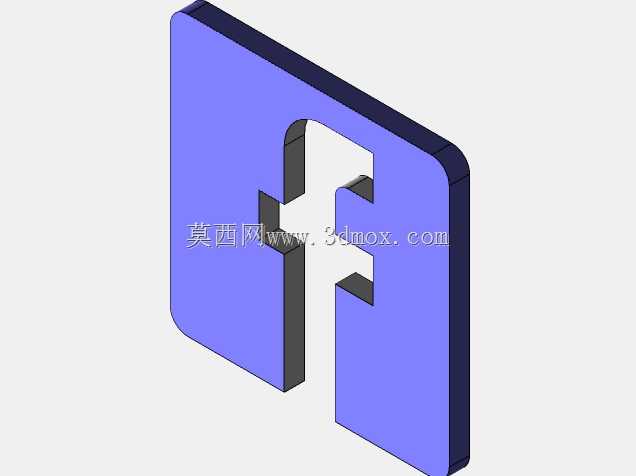

　　从建模逻辑来看，先绘制二维轮廓草图，完全约束所有尺寸和几何关系，保证草图全约束后再进行拉伸操作，避免后续修改尺寸时出现轮廓漂移。f字母的镂空区域和基底的衔接处，所有内角都做了不小于R2的圆角处理，不管是激光切割还是铣削加工，都能避免刀具在小内角处过切，同时也能减少注塑生产时的应力开裂风险。对于需要做表面喷涂的版本，均匀的圆角过渡也能让漆面附着更均匀，不会出现直角处积漆或露底的问题。实际安装时，底部的平直边可作为定位基准，对齐安装面上的水平标线即可快速找正，不需要反复调整标识的水平度，大幅提升现场安装效率。
