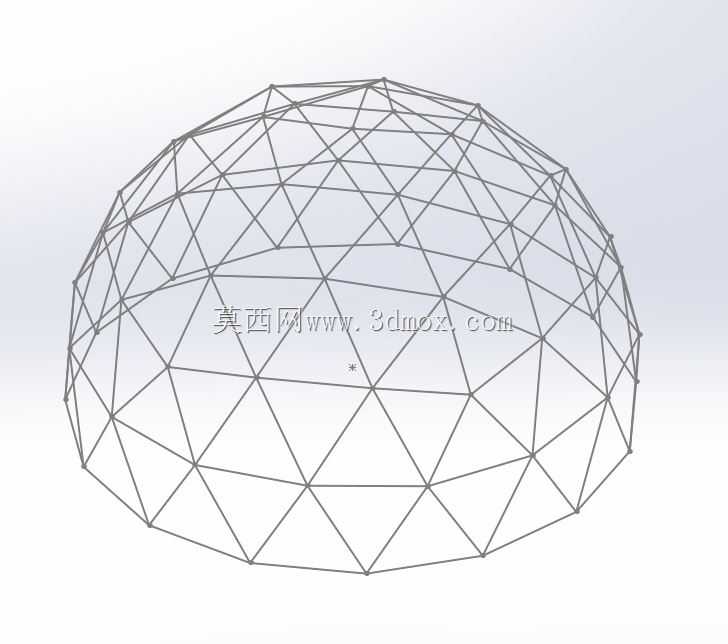

V3参数五三元组测地线穹顶网格结构

　　在大跨度空间结构的设计落地环节，测地线网格穹顶一直是场馆顶盖、临时仓储篷房、户外天文观测台罩、应急救灾安置穹顶等场景的核心受力结构形式，这类结构依靠三角形网格的空间受力特性，能以极轻的自重实现大跨度无柱覆盖，传统建模过程中需要反复调整网格划分逻辑、杆件长度规格，很容易出现杆件尺寸不统一、网格曲率不连续的问题，直接影响后续杆件下料、节点加工的精度。这套测地线网格结构基于V3频率参数划分，完成了五组三元组网格的拓扑排布，建模逻辑完全贴合工程实际的穹顶搭建需求，使用者不需要从零开始进行球面三角剖分计算，只需要在参数交互环节输入目标穹顶的圆顶半径数值，就能自动生成对应尺寸的完整网格模型，大幅缩短前期方案建模的周期。从结构特性来看，

　　这套网格采用三角形面元拼接的球面拓扑逻辑，所有网格杆件的受力传递路径清晰，相邻三角形面元的夹角经过优化，不会出现局部应力集中的锐角网格，网格节点的坐标精度完全匹配球面曲率要求，后续做杆件截面赋值、节点受力仿真时，不需要额外调整网格的拓扑关系，能直接导入仿真模块做静力学载荷验算，适配风载、雪载等不同工况下的穹顶结构受力计算需求。模型配套了两种不同的底座结构配置，分别是带对齐基准的齐平底座和常规未对齐圆顶底座，两种底座的安装边界做了明确的区分：齐平底座的下端面为完整平面，带有标准的安装定位基准面，适合直接固定在硬化地面、预制混凝土圈梁上，安装时不需要额外做底座找平的辅助工装，能直接匹配常规的穹顶底部圈梁连接节点；

　　常规未对齐圆顶底座则保留了球面网格的自然收边形态，适合用于异形基座、顶部加盖类的改造场景，比如在现有建筑顶部加装穹顶采光罩、在异形设备外部加装防护穹顶罩时，可以直接根据基座的实际轮廓裁剪底座网格，不需要破坏原有网格的受力逻辑。在实际工程应用中，这套网格结构可以直接对接后续的加工环节：所有网格杆件的长度参数可以直接从模型中提取，因为采用了频率V3的划分规则，同圈层的杆件长度规格统一度高，能大幅减少下料时的杆件规格种类，降低加工和现场安装的物料管理难度；网格节点的连接角度也在建模时做了适配，不管是采用螺栓球节点、焊接节点还是装配式卡扣节点，都能直接从模型中提取节点的空间角度参数，不需要现场反复切配杆件角度。从安装边界的适配性来看，

　　这套网格的参数化逻辑支持半径尺寸的自定义调整，小到直径数米的小型设备防护穹顶、户外露营球形帐篷骨架，大到直径数十米的场馆顶盖、仓储穹顶，都能通过调整半径参数生成对应尺寸的网格结构，不需要重新搭建网格拓扑框架。建模过程中特意规避了常规测地线网格容易出现的极点位置网格畸变问题，穹顶顶部的网格排布均匀，不会出现顶部杆件过密或者过疏的问题，不管是做封闭式穹顶的蒙皮安装，还是做镂空式穹顶的装饰层铺设，都能保证曲面的顺滑度，不会出现局部凹凸的视觉瑕疵。对于结构设计从业者来说，这套网格结构可以作为基础模板，根据实际项目的载荷要求调整杆件截面、节点形式，也可以在现有网格基础上增加门窗开口、通风设备安装位等局部结构，不需要重新划分整体网格；对于三维建模从业者来说，这套模型的参数化逻辑可以作为球面网格建模的参考，理解测地线网格的拓扑划分规则，掌握参数化驱动曲面网格生成的建模思路，避免从零开始做球面剖分时出现的拓扑错误、曲率不连续等常见问题。在现场安装环节，这套网格的杆件排布有清晰的圈层逻辑，安装时可以从底座圈层开始逐圈向上拼装，每一圈的杆件和节点都有明确的空间定位，不需要复杂的满堂架支撑，依靠三角形网格的自稳特性，拼装过程中就能逐步形成稳定的结构体系，能大幅降低现场安装的支撑成本和拼装难度。
