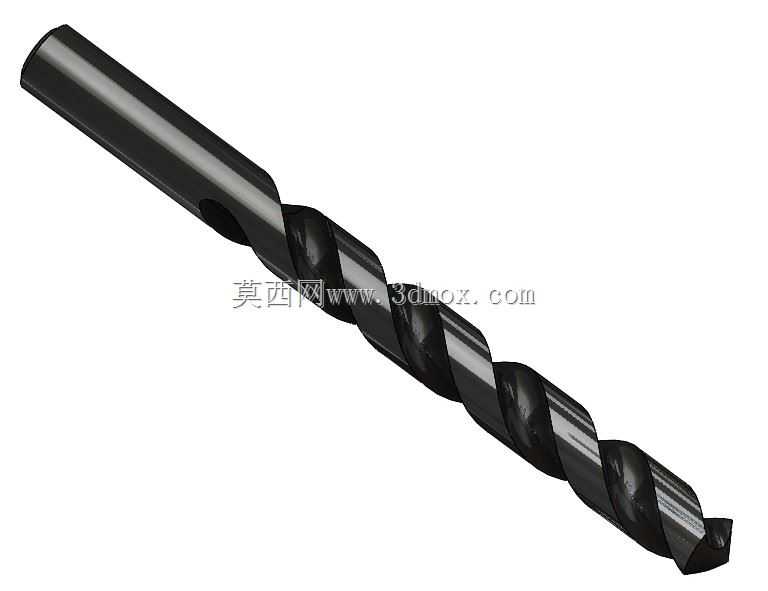

标准直柄麻花钻切削刀具结构设计

　　这款直柄麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、立式加工中心、手电钻等设备上都能见到它的身影，不管是普通碳钢工件的粗钻扩孔，还是有色金属件的精钻定位，或是非金属板材的开孔作业，都能适配对应的加工场景。从结构设计来看，整体采用高速钢基材的等直径直柄作为装夹段，柄部与钻身同轴度公差控制在0.02mm以内，可适配标准钻夹头的装夹范围，装夹后无需额外找正即可保证钻孔的位置精度，避免因装夹偏心导致的孔径超差、钻头崩刃问题。钻身部分采用经典的双螺旋槽设计，螺旋角设置为30度，这个角度是经过大量切削验证的通用参数，既可以保证钻削过程中切屑能够顺着螺旋槽顺畅排出，不会在孔底堆积造成堵屑、烧刀，又能保证钻芯的结构强度，

　　避免高速钻削时钻身发生扭转变形。钻尖部分采用118度的标准顶角设计，横刃经过对称修磨，可有效降低钻削时的轴向进给力，在普通钢材上钻孔时，轴向抗力比未修磨横刃的钻头降低30%左右，能大幅减少设备主轴的负载，同时两个主切削刃对称分布，保证钻孔时钻头不会发生偏摆，钻出的孔圆度、直线度都能满足常规机加工的公差要求。在实际加工场景中，这款钻头可以覆盖0.5mm到20mm直径范围的通孔、盲孔加工，针对不同的加工材料，只需要调整主轴转速和进给量参数即可适配，比如加工45号钢时，线速度控制在25-30m/min，进给量按照每转0.1-0.2mm设置，就能获得稳定的加工效果和较长的刀具寿命；加工铝合金等软质金属时，

　　可以将线速度提升到60m/min以上，配合大进给参数实现高效钻孔。设计过程中，钻芯厚度从钻尖向柄部方向做了渐进式增厚处理，钻尖处钻芯厚度约为钻头直径的15%，到柄部位置逐渐增加到直径的30%，这种变截面的设计既保证了钻尖部分的排屑空间足够大，又提升了钻身整体的抗扭刚性，在深孔钻削时不容易发生断钻事故。螺旋槽的槽型采用圆弧过渡设计，槽面粗糙度控制在Ra0.8以下，可减少切屑排出时的摩擦阻力，即使是加工塑性较强的低碳钢材料，切屑也能顺利卷曲排出，不会出现切屑缠绕钻头的问题。从安装边界来看，直柄段的长度根据钻头直径不同做了对应匹配，直径10mm以下的小规格钻头，直柄长度设置为25-30mm，既可以保证钻夹头有足够的夹持长度，

　　不会在钻削时出现钻头打滑转动的情况，又不会因为柄部过长导致装夹后钻头悬伸量过大，影响钻孔的刚性。在设备适配性上，不管是台式钻床的手动进给钻孔，还是加工中心的自动进给深孔钻循环，这款钻头的结构都能完美适配，不需要对设备夹具做额外改装，更换钻头时只需要松开钻夹头放入直柄锁紧即可，换刀时间不超过10秒，能有效提升批量加工的生产效率。在日常维护方面，当钻尖切削刃出现磨损后，只需要使用普通钻头研磨机按照原有的顶角、后角参数修磨切削刃，即可恢复切削性能，不需要复杂的专用修磨设备，车间一线操作人员经过简单培训就能完成修磨作业，大幅降低了刀具的使用成本。针对不同的冷却条件，这款钻头的结构也做了适配，干切削时，螺旋槽的大容屑空间可以带走更多的切削热量，减少钻尖的热累积；使用乳化液冷却时，冷却液可以顺着螺旋槽顺利到达孔底的切削区域，充分带走切削热并冲刷切屑，进一步提升加工表面质量和刀具寿命。在实际生产线的应用中，这类钻头不仅用于机械加工车间的金属件加工，在钣金加工、钢结构安装、设备维修现场也被大量使用，不管是在角钢、槽钢上钻安装孔，还是在设备机架上钻定位销孔，都能稳定完成加工作业，是工业生产领域不可或缺的通用切削刀具。
