轻木材质桌面玩具液压机械臂

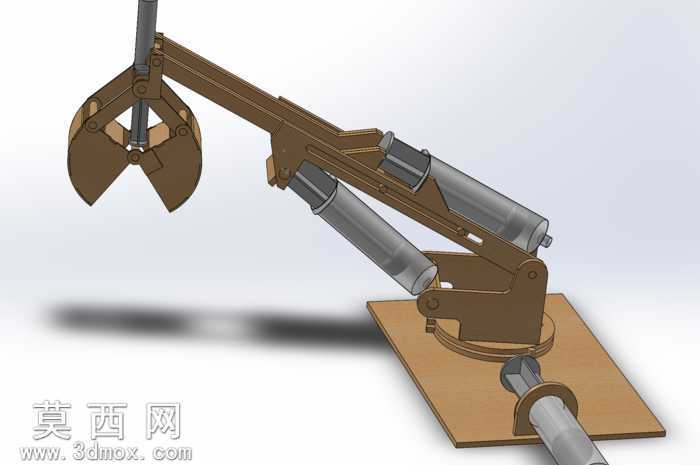

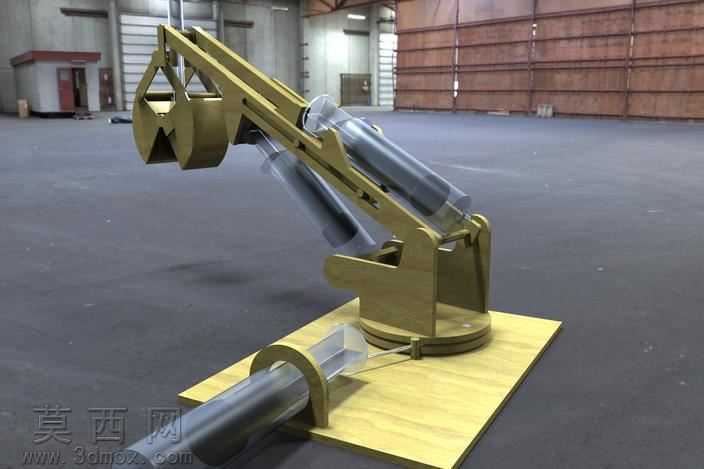

该作品为面向桌面把玩场景设计的玩具液压臂，整体采用三维建模软件完成全参数化结构设计，建模过程中对各运动铰接副的配合间隙做了适配调整，保证各关节转动顺畅无卡滞，同时兼顾轻木材质的加工特性，将所有板材类零件的厚度统一匹配常用轻木板材规格，降低手工制作的裁切难度。模型渲染阶段采用贴近实物的材质表现，基座与臂身结构件赋予浅棕木质纹理，还原轻木的细腻质感，液压驱动的缸筒部分赋予哑光金属银材质，模拟注射器改制缸体的外观效果，末端夹爪的铰接销轴做了金属高光处理，区分不同构件的材质差异，渲染时添加柔和的环境漫反射光，在基座下方投射出自然的软阴影，让整体呈现出真实的桌面摆放效果。结构设计上，该液压臂采用多关节铰接布局，基座设置旋转支撑结构可实现水平方向360度回转，大臂与小臂分别搭配两组独立的液压驱动缸，通过缸杆的伸缩实现臂架的俯仰角度调节，末端配备蚌壳式夹爪，由独立的液压组件驱动开合，可完成小型物件的抓取动作，所有液压管路的走向都沿臂身内侧排布，避免运动过程中管路与结构件发生干涉。设计思路源自手工制作的趣味创意，利用日常易得的注射器作为液压驱动元件，将工业液压臂的运作原理做轻量化简化，在保证结构运动逻辑与真实液压臂一致的前提下，缩小整体尺寸适配桌面摆放场景，所有零件都做了轻量化的结构优化，去除不必要的冗余结构，既降低了手工制作的材料消耗，也让整体臂架的动作更加轻盈灵活，成品可作为趣味科普教具直观展示液压传动的基本原理，也可作为特色桌面装饰摆件。
