阿尔法罗密欧1900B电机配套曲轴结构设计

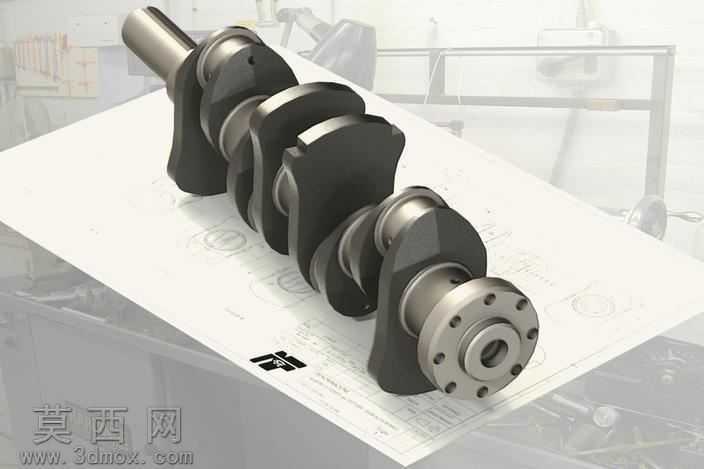

本模型为阿尔法·罗密欧1900B电机配套曲轴，采用三维参数化建模方式完成全结构构建，建模过程严格遵循内燃机曲轴的实际工程尺寸比例，对主轴颈、连杆轴颈、曲柄臂、平衡块、前端轴、后端法兰盘等核心结构进行了1:1还原。建模阶段首先绘制各轴段的回转截面草图，通过回转特征生成曲轴的基础回转体结构，随后对曲柄臂的异形轮廓进行拉伸切除与圆角过渡处理，平衡块部分根据曲轴动平衡需求设计为偏心配重结构，通过精确计算配重质心位置调整块体轮廓，保证曲轴运转时的惯性力平衡。后端法兰盘部分完整还原了螺栓连接孔的圆周均布结构、中心定位孔以及密封端面的细节特征，前端轴段预留了皮带轮、正时齿轮的安装轴颈结构，各轴颈之间的过渡圆角严格按照机械设计标准取值，避免应力集中问题。材质渲染阶段，对曲轴整体赋予锻钢材质属性，调整金属粗糙度参数模拟实际机加工后的金属光泽，轴颈表面设置更高的光洁度参数还原磨削加工的镜面效果，平衡块与曲柄臂侧面保留轻微的锻压纹理质感，法兰盘端面做氧化处理的深色金属质感区分，整体渲染效果贴近真实工业曲轴的成品外观。结构设计上充分考虑曲轴的工作工况，各连杆轴颈的相位角按照直列四缸发动机的点火顺序进行排布，保证动力输出的平顺性，曲柄臂与轴颈的连接位置做强化过渡结构，提升曲轴的抗扭抗弯强度，油道孔采用隐式结构设计还原实际曲轴的润滑油路布局，兼顾结构完整性与工程实用性。整个建模过程从草图绘制到特征组合全程保持参数关联，可根据不同的排量、缸数需求快速调整轴颈间距、曲柄半径、平衡块配重等参数，适配不同型号电机或内燃机的动力输出需求，模型结构完整无缺失面，可直接用于装配验证、运动仿真、工程教学演示等场景。
