悬挂式单轨起重吊运滑车结构设计

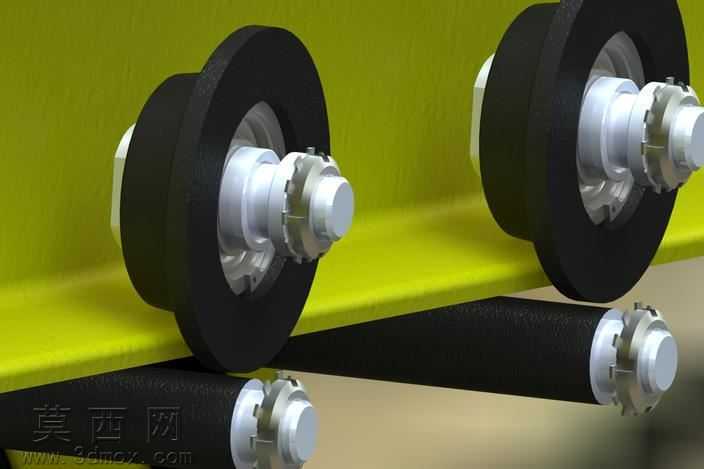

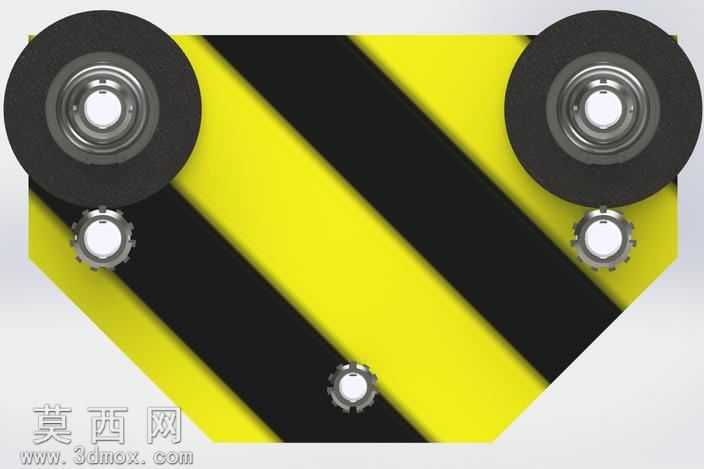

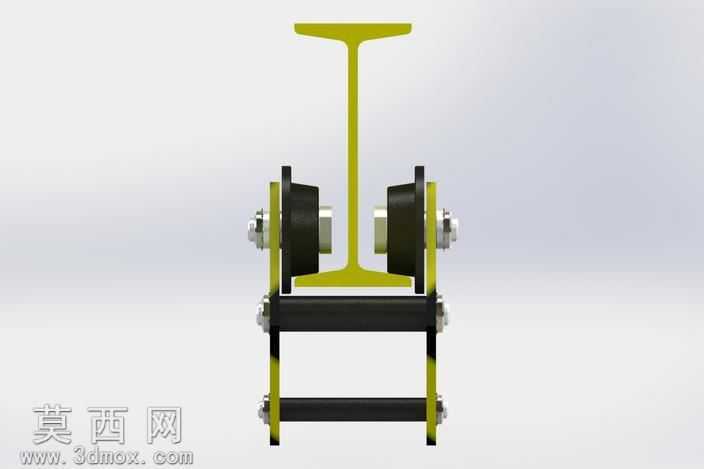

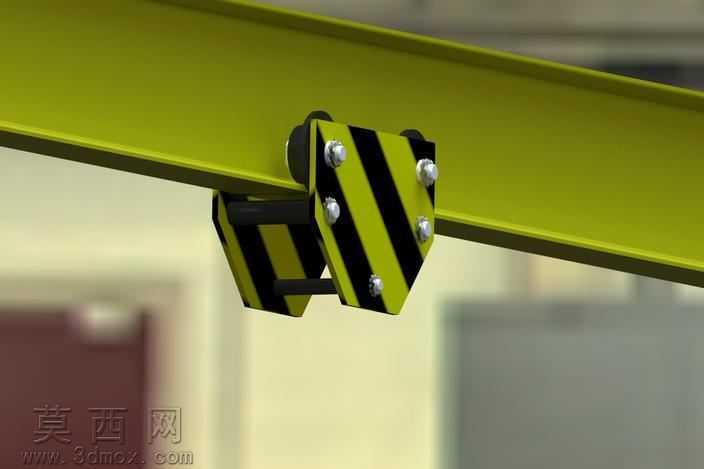

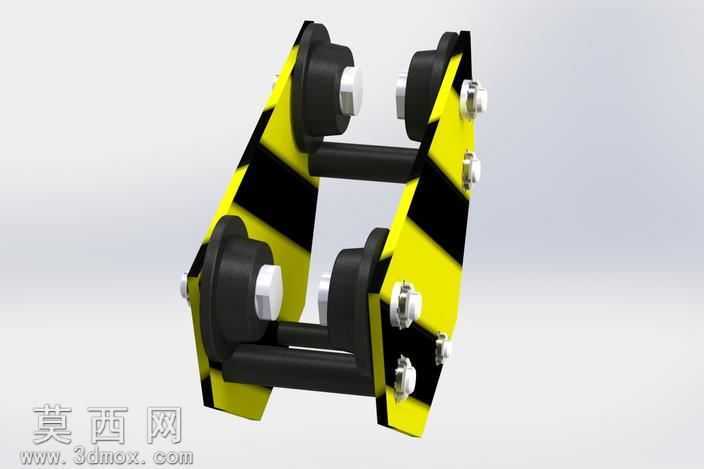

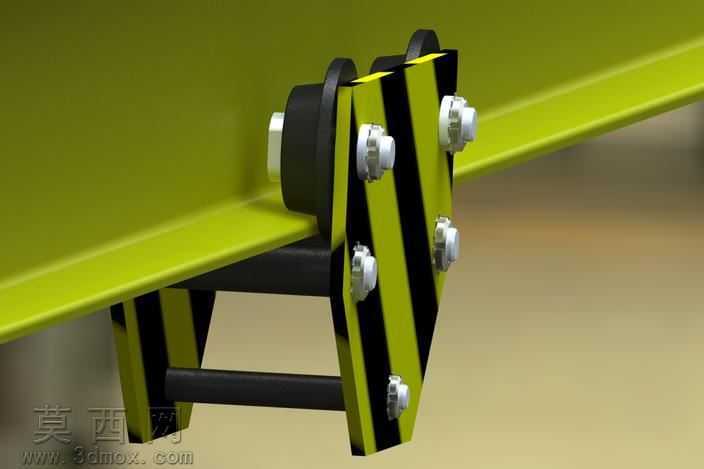

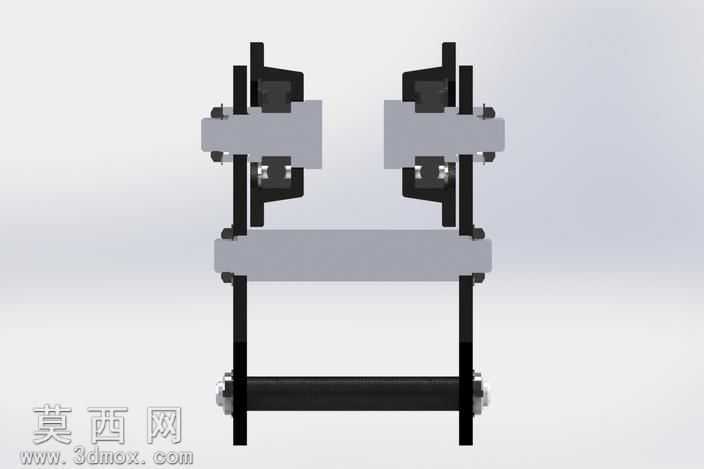

本作品为悬挂式单轨起重吊运滑车三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循起重设备的结构设计规范，对滑车的行走轮组、夹持架构、连接吊点等核心部件均做了1:1等比例还原，所有零件间的装配约束完全匹配实际设备的运动逻辑，可直接用于运动仿真验证与结构受力分析。模型的外观渲染采用工业级写实材质方案，轨道部分选用哑光橄榄绿金属漆材质，还原工业起重轨道的漆面质感，表面添加细微的使用磨损纹理，提升模型的真实感；滑车主体的防护挡板采用黑黄斜纹警示涂装，材质为工程塑料搭配金属包边，斜纹条纹的间距、角度完全符合工业安全警示标识的规范要求；所有紧固螺栓、连接销轴均采用镀锌金属材质，添加细微的倒角与螺纹细节，还原标准紧固件的真实外观；行走轮部分采用聚氨酯包胶金属轮芯结构，材质区分清晰，轮面与轨道的接触位置做了贴合度优化，还原实际使用中轮轨配合的状态。结构设计上，该滑车采用双侧夹持式轮组布局，共设置四组行走轮对称分布在轨道腹板两侧，可保证滑车沿轨道运行时的稳定性，避免运行过程中出现侧翻、脱轨的风险；主体防护挡板采用分体式螺栓连接结构，便于后期对内部轮组、轴承部件进行检修更换；下方预留标准起重吊点接口，可搭配不同规格的吊钩、吊具使用，适配不同吨位的起重吊运需求。设计过程中优先考虑设备的使用安全性与维护便捷性，所有棱角位置均做了圆角钝化处理，避免安装使用过程中出现磕碰划伤；轮组与主体架构的连接位置设置了自润滑轴承安装位，可降低运行过程中的摩擦损耗，延长设备的使用寿命；警示挡板的覆盖范围完全包裹轮组与轨道的配合区域，可避免运行过程中杂物卷入轮轨间隙，降低设备故障概率。整体模型结构完整，细节丰富，材质渲染贴合实际工业场景，可用于起重设备的方案展示、结构教学、虚拟仿真场景搭建等多个场景。
