30吨级桥式起重吊运设备三维设计

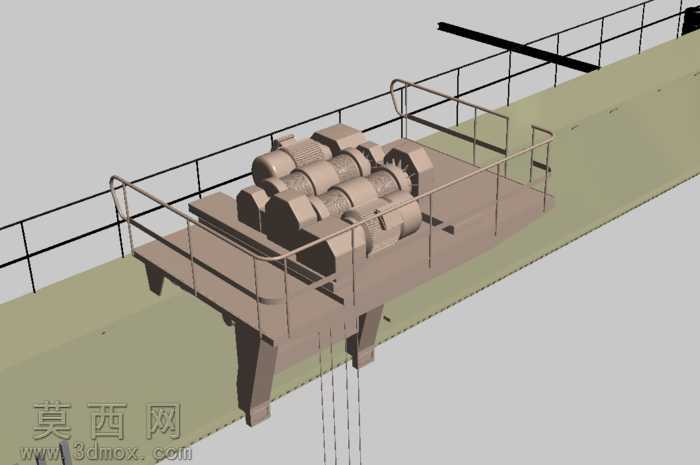

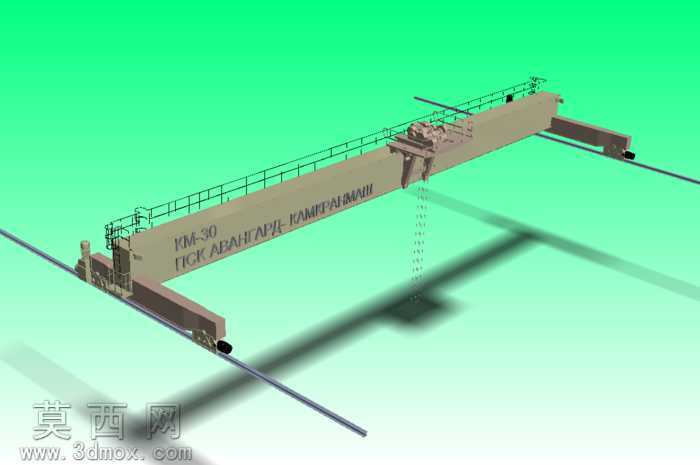

本作品为30吨级桥式起重机的三维设计模型，建模过程依托三维机械设计软件完成，整体采用1:1等比例还原真实桥式起重机的结构尺寸与布局逻辑。建模阶段首先搭建主体金属桥架结构，对主梁的箱型焊接结构进行精细化建模，还原主梁上的防护栏杆、走台板、端部行走端梁的细节特征，端梁处的行走轮组、轨道适配结构均按照真实机械配合关系完成装配约束，确保各运动部件的相对位置符合实际设备的运行逻辑。针对起重核心的起升小车机构，单独完成子装配体建模，还原小车的行走轮系、起升卷筒、钢丝绳缠绕系统、吊钩滑轮组的结构，钢丝绳采用柔性建模方式模拟出起升作业时的悬垂状态，精准还原重物起吊时的钢丝绳排布形态。材质渲染阶段，主体桥架采用工业常用的深灰哑光金属漆材质，模拟重型焊接钢结构的厚重质感，防护栏杆采用亮面金属材质做区分，行走轨道采用高碳钢的深色金属质感，背景选用渐变亮绿色突出设备主体轮廓，渲染时添加柔和的环境阴影，还原设备在工业厂房内的光影效果，让整体模型视觉效果更贴近真实作业场景。设计过程中重点考量了桥式起重机的载荷传递逻辑，主梁的截面尺寸、端梁的支撑位置均参考30吨额定载荷的设计标准进行匹配，起升机构的布置位置符合设备的重心分布要求，避免出现结构干涉问题，同时对设备上的标识文字做了贴图还原，提升模型的细节真实度。整体模型完整还原了桥式起重机的桥架运行机构、起升机构、安全防护结构三大核心部分，各部件的装配关系清晰，可用于起重机械的结构展示、原理教学、方案演示等场景，建模过程中对易被忽略的细节如端部限位装置、走台防滑纹理、钢丝绳固定端结构都做了还原，确保模型的专业度与还原度。
