越野钢管车架防滚笼结构设计

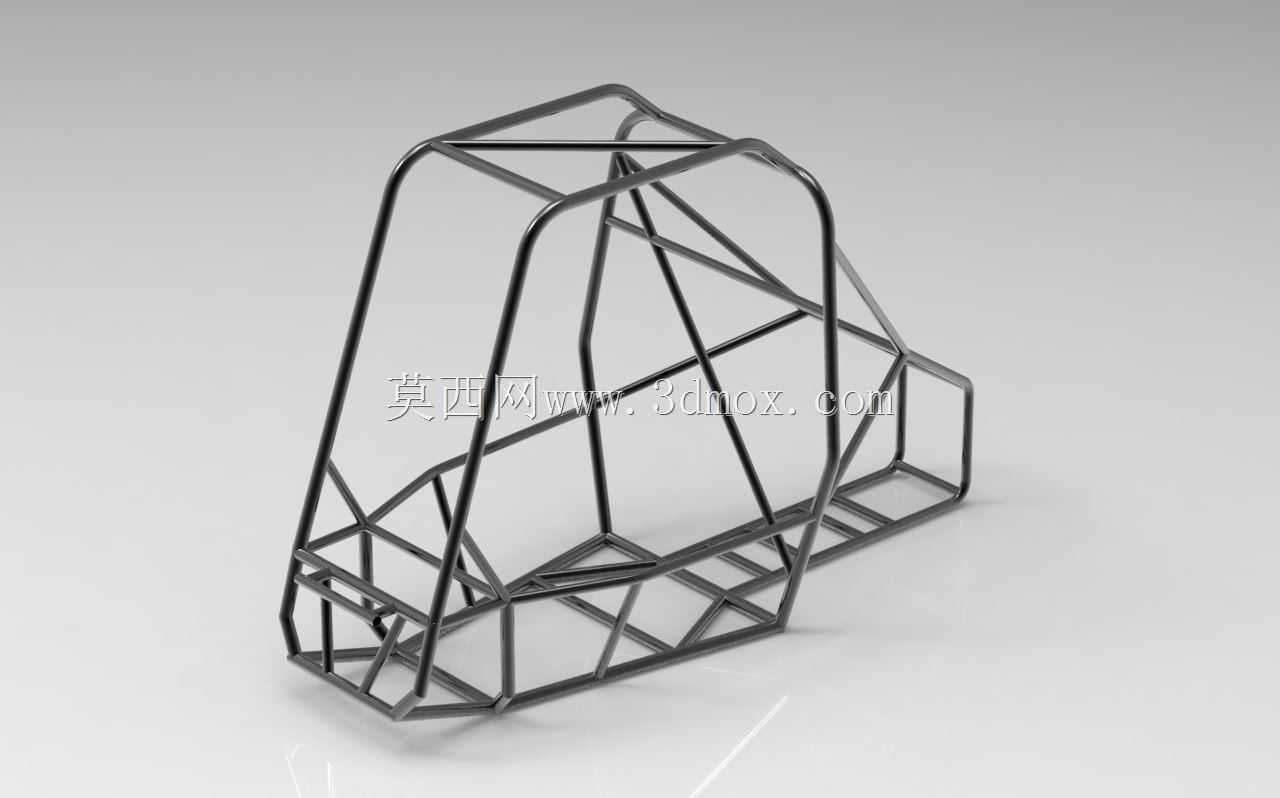

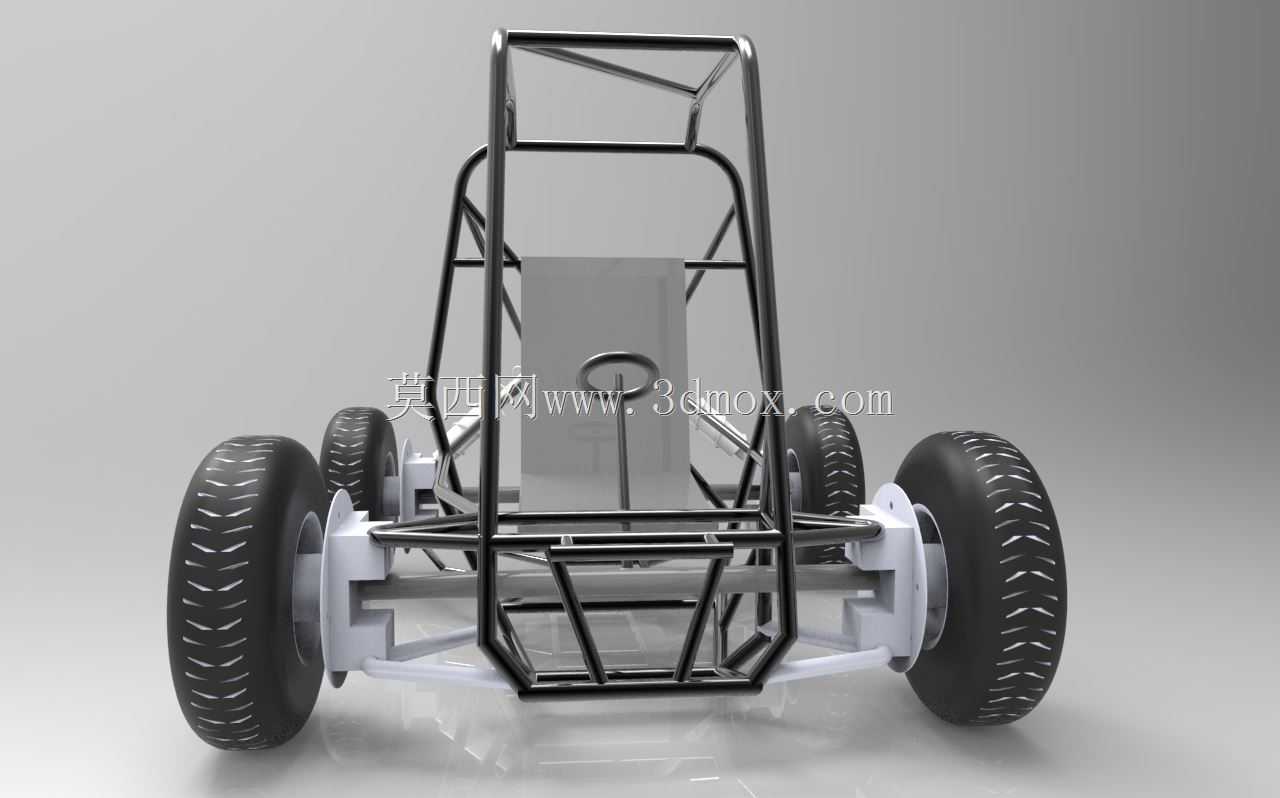

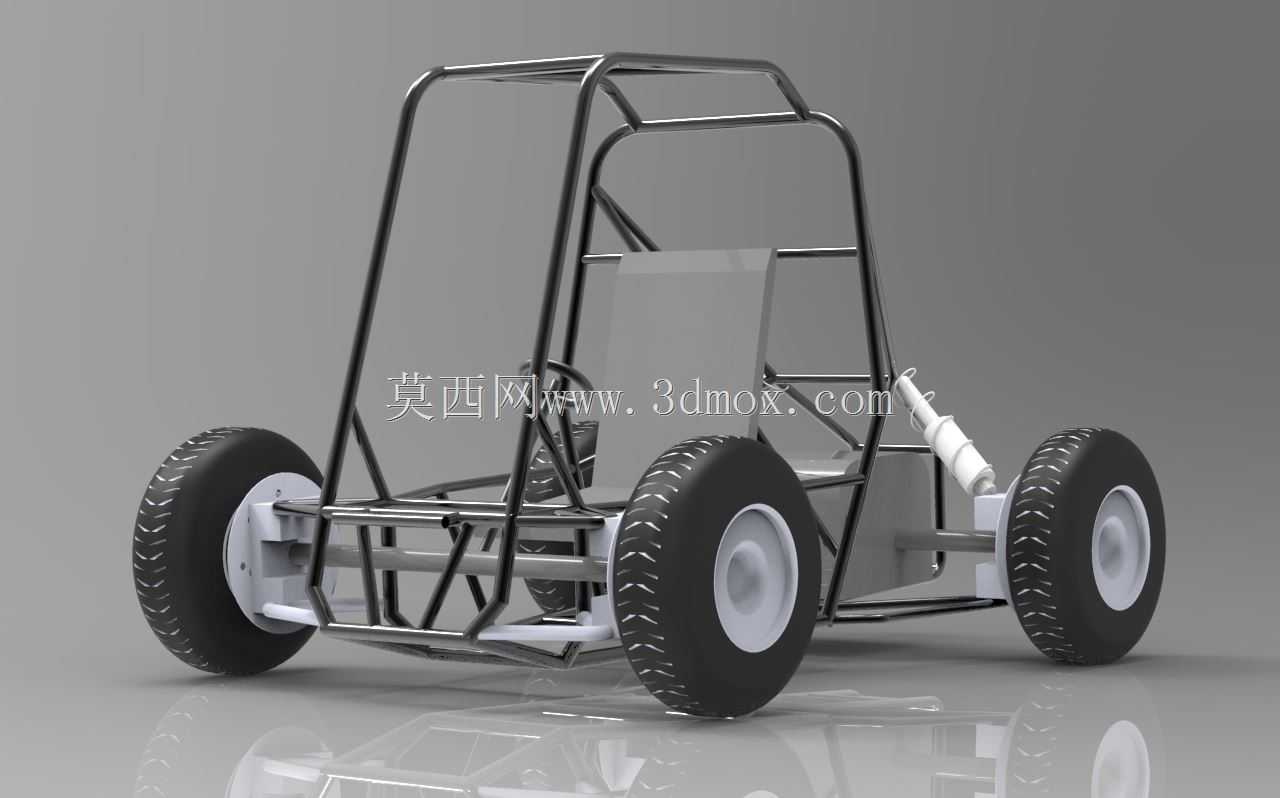

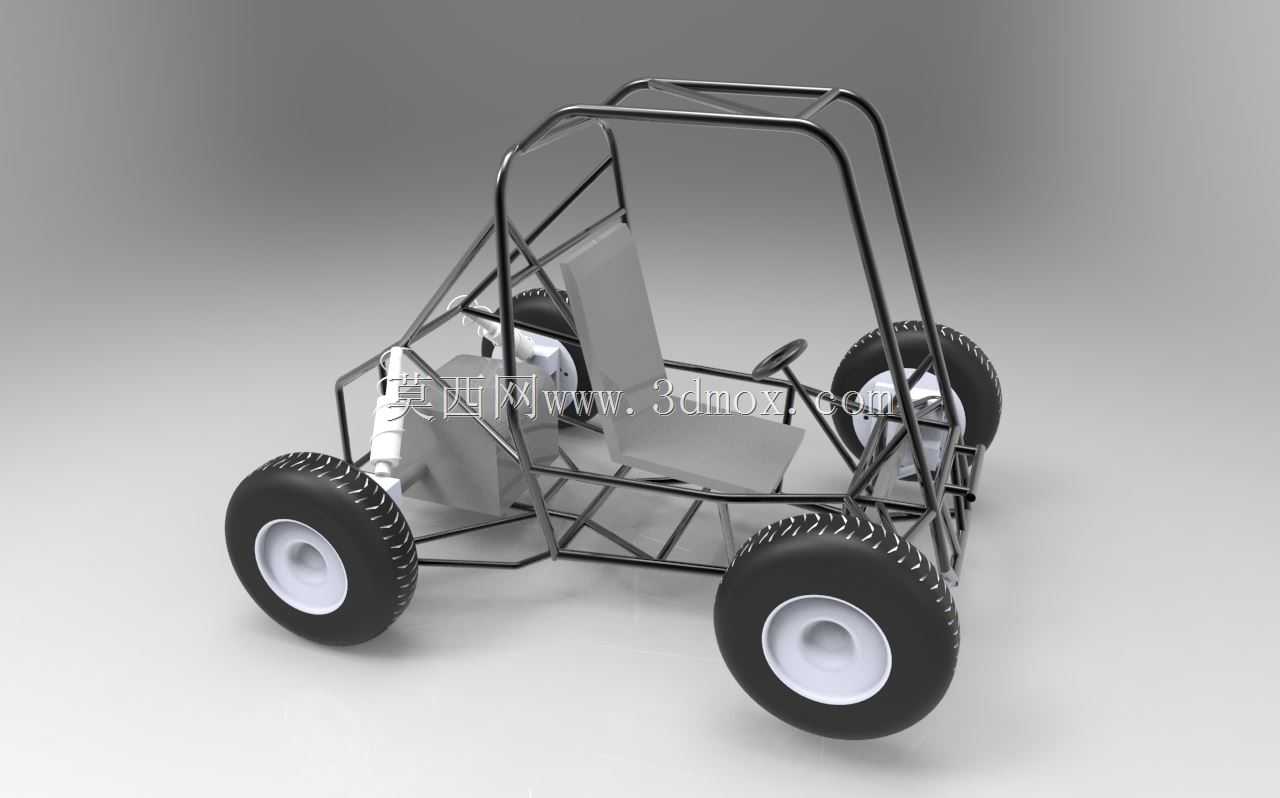

　　这套防滚架结构主要适配小型越野钢管车、巴吉类小型越野赛车以及大学生方程式类越野赛车的安全防护需求，在非铺装路面越野行驶、场地越野竞技场景中，能够在车辆发生翻滚、侧向碰撞时为驾乘人员构建完整的生存空间，避免车身结构变形侵入驾乘区域造成伤害。从结构设计逻辑来看，整体采用空间桁架式钢管焊接结构，主防滚环设置在驾乘人员背部位置，采用大管径高强度钢管弯制成型，环体两侧向下延伸直接与车架主纵梁焊接固定，形成最核心的上部防护支撑；前部防滚环从车头两侧主纵梁位置向上延伸，在驾乘人员前方形成上部防护边界，同时通过横向连接钢管与主防滚环形成刚性连接，侧面则设置多道斜向支撑钢管，分别连接主防滚环与前部车架、主防滚环与后部车架安装点，将碰撞、

　　翻滚时产生的冲击力快速分散到整个车架结构上，避免局部应力集中导致结构断裂。在实际安装边界设计上，主防滚环的横向宽度预留了驾乘人员肩部活动空间，两侧与车身外覆盖件保持足够安全间隙，不会因为车架变形挤压驾乘人员；防滚架顶部高度高于驾乘人员佩戴头盔后的最高点120mm以上，确保车辆倒扣时顶部结构不会直接接触驾乘人员头部；底部所有连接点均采用贴合车架管材的弧形切口焊接，焊接位置延伸至车架纵梁的加强段，避免连接点处应力集中导致车架撕裂。结构设计中还兼顾了其他部件的安装需求，前部横向钢管预留了前悬架减震器的上安装支座位置，侧面钢管预留了安全带安装固定点，后部斜向支撑同时兼顾了动力总成上部的防护，避免车辆翻滚时动力总成移位侵入驾乘舱。

　　从结构受力角度分析，整套防滚架没有采用多余的冗余管材，每一段钢管都承担对应的传力路径：翻滚时顶部受到的冲击力通过主防滚环的斜向支撑传递到车架下部纵梁，侧向碰撞时侧面的横向与斜向钢管将冲击力传递到对侧车架结构，正面碰撞时前部防滚环能够引导冲击力向上、向两侧分散，避免前部结构直接冲入驾乘区域。管材选型上根据不同位置的受力特性匹配对应壁厚的钢管，主承力环位置采用壁厚更大的管材，次要连接位置采用稍薄的管材，在保证结构强度满足安全要求的前提下尽可能控制整体重量，避免过多增加车辆整备质量影响越野行驶的动力表现与操控灵活性。在实际装配过程中，所有钢管的连接节点都采用相贯线切割处理，保证管材之间贴合紧密后再进行满焊处理，避免虚焊、

　　点焊导致的结构强度不足，关键受力节点还可以增加三角形加强片提升连接强度。这套防滚架结构同时兼顾了驾乘人员的进出空间，侧面防滚杆的位置避开了驾乘人员上下车的动线，不会对日常进出车辆造成阻碍，前部预留的空间也能够满足方向盘、仪表等部件的安装需求，不会与车内操控部件产生干涉。
