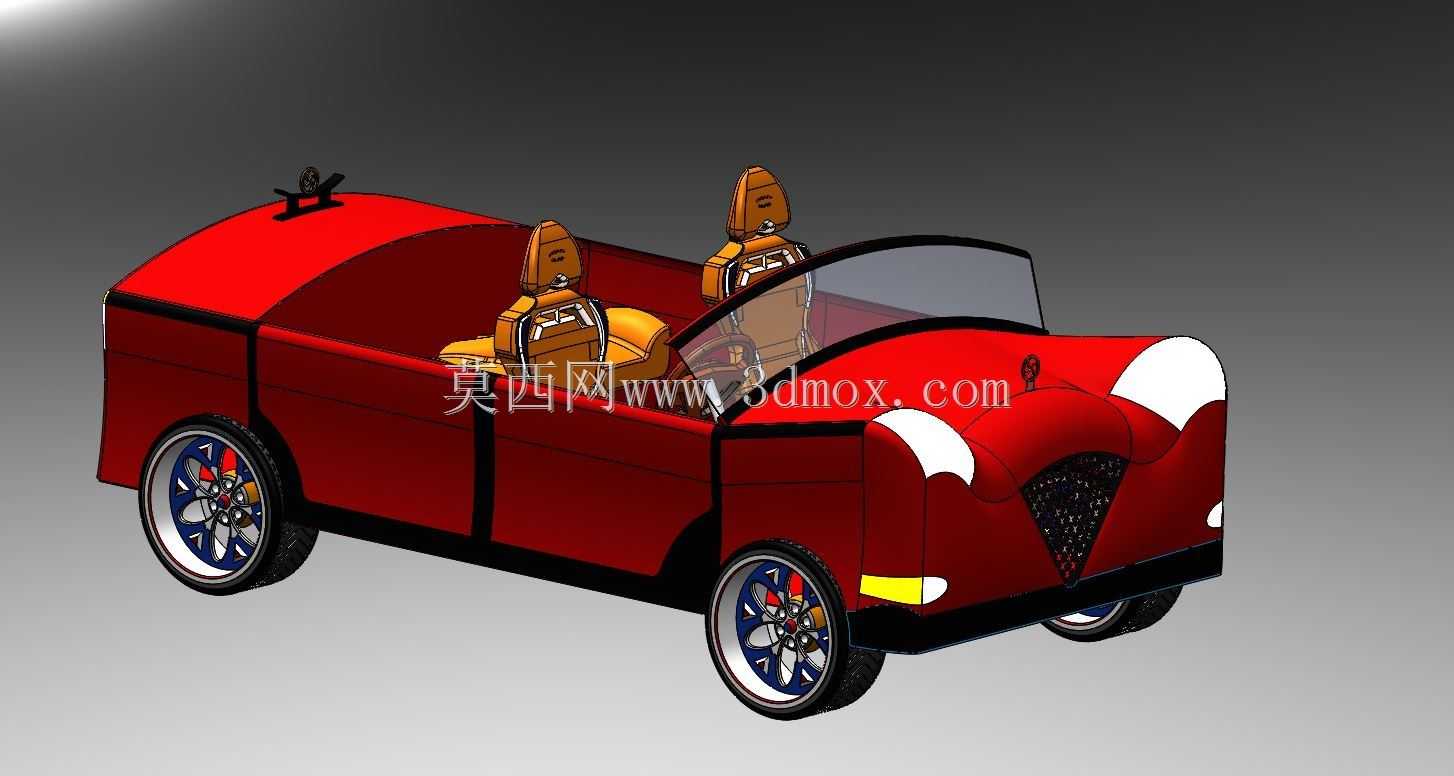

卡通风格敞篷双座休闲代步跑车结构设计

　　该敞篷双座车型的三维结构设计，核心面向短途休闲代步、儿童乘用玩具、文创展示道具三类应用场景展开，在结构搭建阶段优先兼顾了不同场景下的使用边界与功能适配需求。从实际用途维度看，作为休闲代步载体时，整车结构预留了低速动力系统的安装空间，可适配48V低压轮毂电机、铅酸或磷酸铁锂电池组的安装位，车身底部框架采用矩形钢管拼接的承载式结构，无需额外设计独立底盘大梁，能够在控制整备质量的同时满足低速行驶的结构强度要求；作为儿童玩具类载体时，车身覆盖件可采用吹塑或注塑工艺成型，所有外露棱边均做了R15以上的圆角过渡处理，避免尖锐结构带来的使用风险，座舱内部的座椅结构预留了安全带安装孔位，可适配儿童五点式安全带的固定需求；作为文创展示道具时，车身外覆盖件可替换为玻璃钢材质，表面做烤漆处理后可用于商业美陈、主题乐园展陈等场景，结构上预留了静态展示的固定地脚安装位，无需安装动力系统即可直接落地布置。

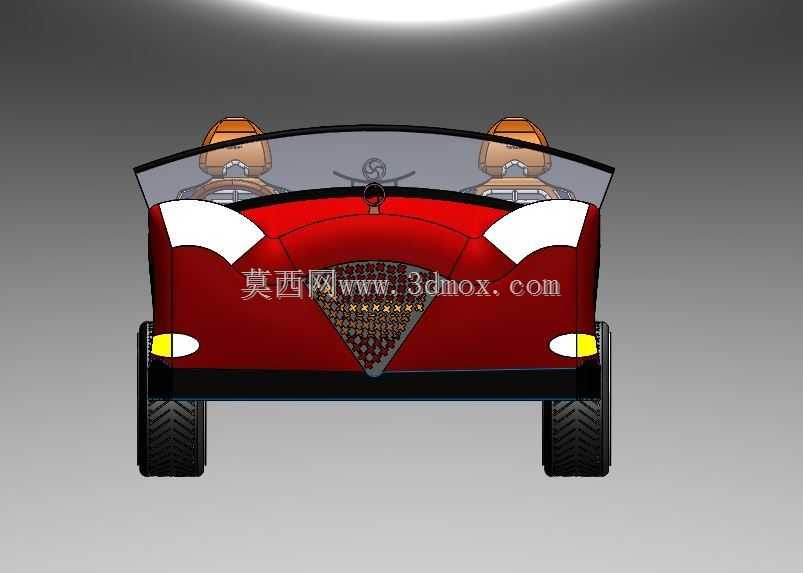

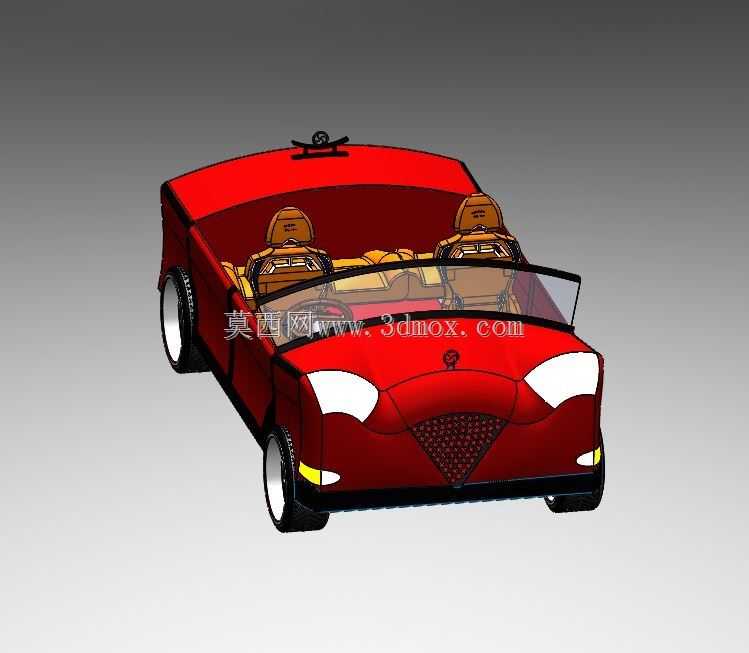

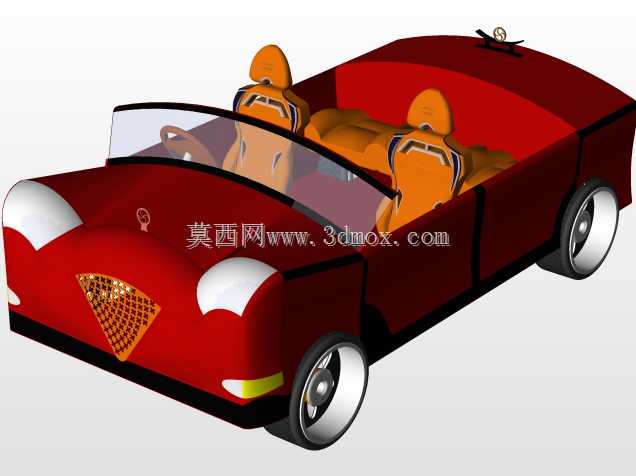

　　在功能特性设计上，该车型采用双座敞篷布局，座舱内部横向宽度达到1200mm，两个独立座椅之间预留了180mm的中央扶手安装空间，座椅靠背角度设计为105度后仰角，符合人体工程学乘坐姿态，长时间乘坐不易产生疲劳感。车头部分采用一体化的前脸覆盖件设计，大灯组嵌入覆盖件预留的安装槽内，无需额外设计独立灯架，前保险杠与前脸覆盖件做了一体化结构处理，低速碰撞时可通过覆盖件的轻微形变吸收冲击力，降低结构损坏概率。前挡风玻璃采用倾斜28度的安装角度，既能够降低行驶过程中的风阻，也可避免阳光直射对驾驶员视线造成干扰，玻璃底部通过橡胶密封条与车身前围板连接，可阻挡行驶过程中气流直接灌入座舱。敞篷结构未设计可折叠顶棚机构，属于固定敞篷形式，座舱上部预留了防滚架的安装接口，可根据使用需求选装管式防滚架，提升车辆翻滚时的乘员保护能力。

　　设计思路层面，整车采用模块化拆分逻辑，将整体结构划分为车身框架、外覆盖件、座舱内饰、行走系统四个独立模块，各模块之间通过螺栓连接固定，便于生产阶段的分装作业以及后期使用过程中的零部件更换。车身框架作为核心承载结构，采用矩形钢管焊接成型，所有焊接位置均预留了3mm的焊接收缩余量，避免焊接变形导致的装配公差累积；外覆盖件采用分块设计，前围、侧围、后围、车门覆盖件均为独立部件，单个覆盖件的最大尺寸控制在1500mm以内，适配普通注塑机的成型尺寸要求，无需采用大型注塑设备即可完成生产，有效降低生产环节的设备投入成本。行走系统采用前后独立悬架的设计预留，前悬架适配麦弗逊结构的安装位，转向节、下摆臂的安装点均在框架设计阶段做了位置预留，后悬架可适配扭力梁或独立拖臂结构，根据不同的动力配置需求灵活调整。

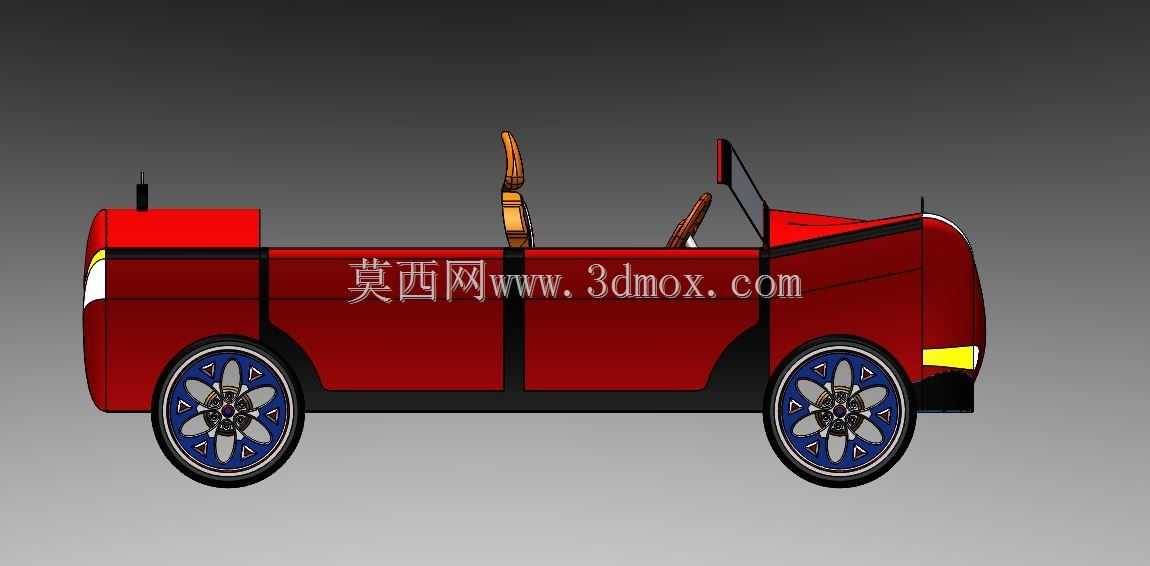

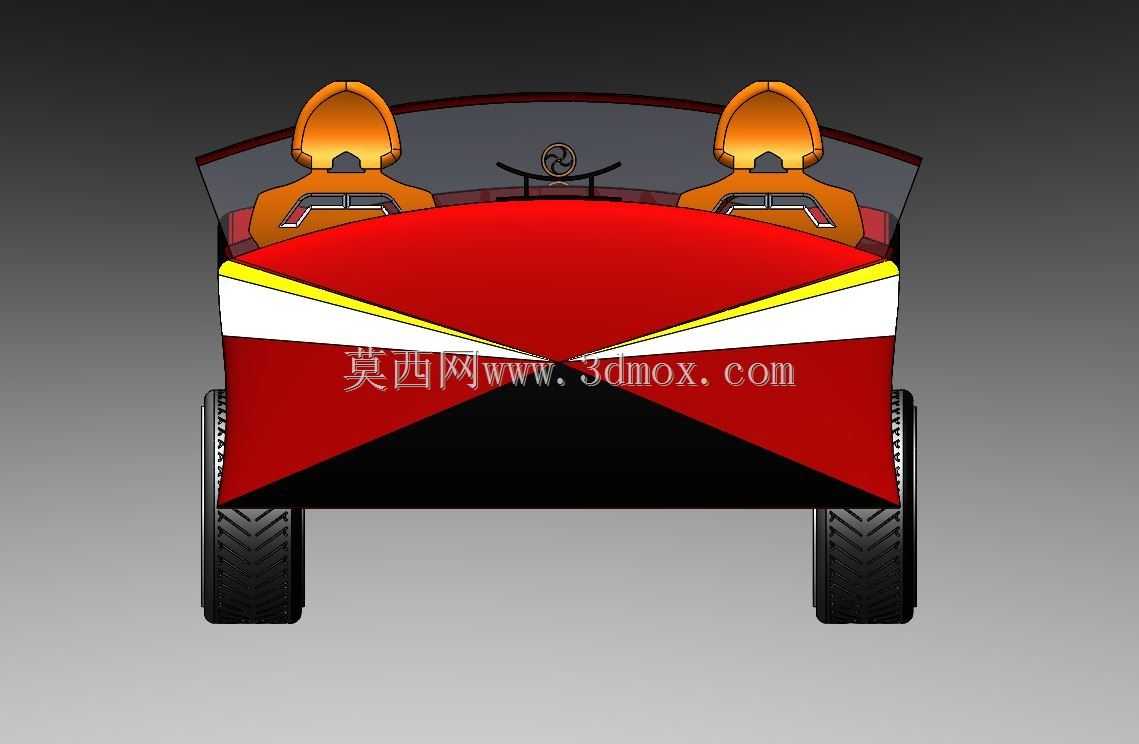

　　外形尺寸与安装边界方面，整车总长设计为2800mm，总宽1350mm，总高1200mm，轴距达到1800mm，轮距前1120mm、后1100mm，最小离地间隙设计为120mm，能够适配城市铺装路面、小区内部道路、景区观光道路等多种平整路面的通行需求，无法适配非铺装越野路面的使用场景。车身底部的电池安装位预留尺寸为600mm400mm200mm，可容纳最大容量为100Ah的磷酸铁锂电池组，对应的续航里程可达到80-100km，满足日常短途代步的里程需求。车轮采用12英寸小尺寸轮毂，轮胎断面宽度为145mm，轮胎安装后与轮眉之间预留了30mm的跳动间隙，可适配悬架上下跳动时的轮胎运动空间，避免行驶过程中轮胎与轮眉发生干涉。车门部分采用无框设计，车门开启角度设计为65度，乘员上下车的通道宽度达到550mm，即便乘坐人员体型偏壮硕也可顺利进出座舱。座舱内部的仪表台预留了仪表盘、中控开关、储物格的安装位置，仪表台下方预留了刹车踏板、加速踏板的安装空间，踏板的行程范围做了运动干涉校核，确保踏板踩下过程中不会与周边结构发生碰撞。车尾部分预留了牌照安装位、尾灯安装槽以及后保险杠的安装接口，后保险杠突出车尾外表面80mm，倒车时发生碰撞可首先接触障碍物，保护车尾主体结构不受损坏。
