户外混凝土壁装照明灯具结构设计

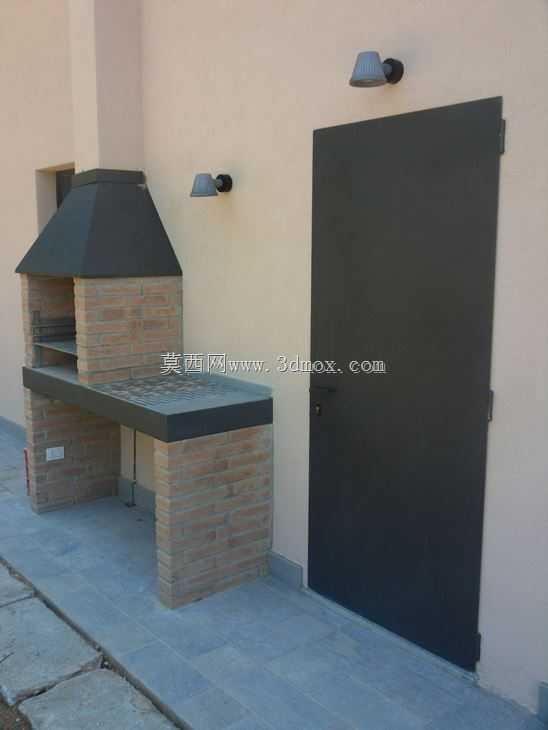

　　这款壁装照明构件主要适配建筑外墙、庭院立柱、露天廊道等户外场景的局部照明需求，区别于常规室内壁灯的设计逻辑，其主体外壳采用混凝土材质成型，核心考量是户外长期使用下的耐候性能，混凝土材质本身抗紫外线、耐雨水侵蚀的特性，能够减少金属外壳常见的锈蚀、漆面脱落问题，同时哑光粗糙的表面质感也能和清水混凝土建筑外墙、文化石立面、复古砖墙等外立面风格形成视觉统一，避免照明构件破坏建筑整体的外立面设计协调性。从结构布局来看，整个构件分为墙面固定底座、连接悬臂、灯体外壳三个核心部分，固定底座采用圆形盘式结构，安装时可通过膨胀螺栓直接固定在混凝土墙面或实心砖墙上，底座与悬臂的衔接处做了角度限位结构，能够在安装时根据照明区域的需求调整灯头的俯仰角度，

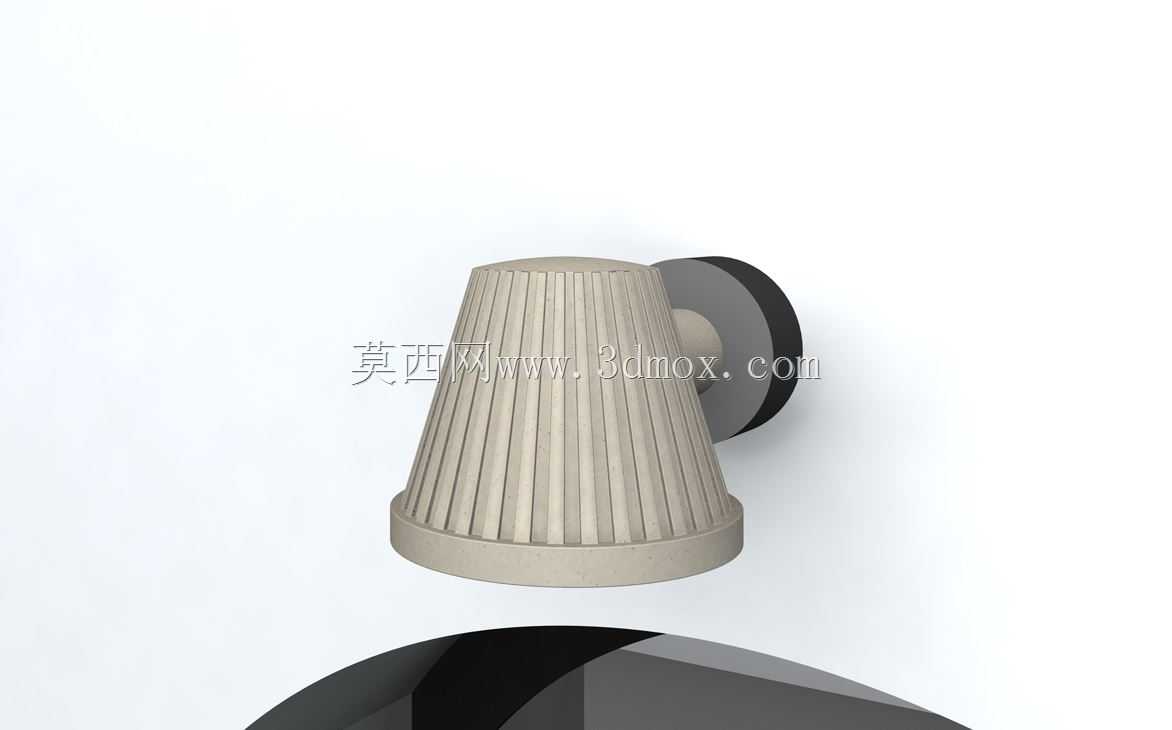

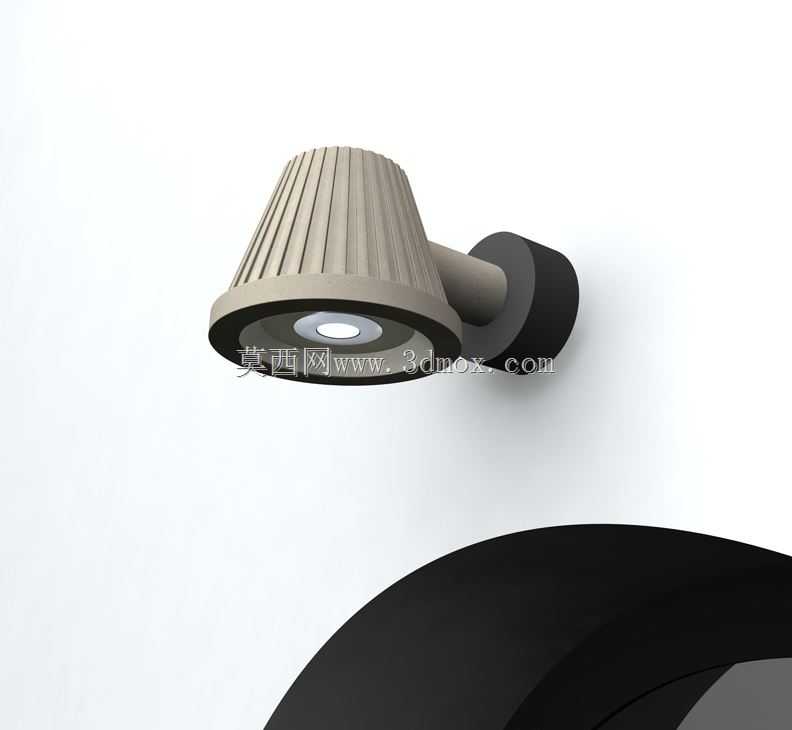

　　调整到位后通过侧面的紧定螺钉锁死角度，避免长期户外使用受风力震动出现角度偏移。连接悬臂采用短款直臂设计，长度控制在120mm左右，既能够让灯体离开墙面一定距离，避免照明时光线在墙面形成过强的局部光斑，也不会因为悬臂过长导致整体结构受力过大，提升高空安装后的结构稳定性。灯体外壳采用带竖向肋条的锥台造型，竖向肋条并非单纯的装饰结构，一方面能够增加混凝土外壳的结构强度，减少薄壁混凝土成型时的变形开裂风险，另一方面肋条形成的凹凸结构能够增加外壳的散热面积，帮助内部LED光源工作时产生的热量更快散发到外部空气中，降低光源工作温度，延长使用寿命。灯头出光面采用内嵌式设计，外圈设置一圈黑色挡边，能够减少光线向上方和侧方的溢散，

　　让光线集中投射到下方需要照明的步行区域或景观区域，提升光线利用率，同时内嵌结构也能避免雨水直接淋在透光罩表面，减少雨天水渍在透光面残留形成的光斑不均问题。在安装边界的设计上，整个构件的总重量控制在1.2kg以内，固定底座的安装孔位间距设置为60mm，适配常规的M8膨胀螺栓安装要求，对安装墙面的承重要求较低，不需要额外做墙面加固处理，接线位置设置在固定底座的中心位置，安装时可以直接将墙面预埋的电源线从底座中心孔穿出，在底座内部完成接线后再扣合底座盖板，避免接线部位外露在户外环境中，提升用电安全性。灯体内部预留了标准的E27灯座安装位，也可以根据需求替换为集成式LED模组，适配不同的照明亮度需求，外壳的混凝土配比中添加了纤维增强材料，

　　提升抗冲击性能，避免高空坠物或安装磕碰时出现外壳碎裂的问题。从建模逻辑来看，整个结构的建模优先处理安装基准面，以墙面贴合面作为整个装配体的基准原点，依次向外搭建固定底座、悬臂、灯体的结构，所有配合部位都预留了0.2mm的装配间隙，考虑混凝土材质的成型公差，避免生产装配时出现卡滞问题，灯体的肋条结构采用阵列特征生成，保证每一条肋条的尺寸一致性，出光口的挡边结构做了1mm的圆角处理，避免混凝土成型后边缘过于锋利造成安装划伤。
