折叠式金属框架便携户外小桌结构设计

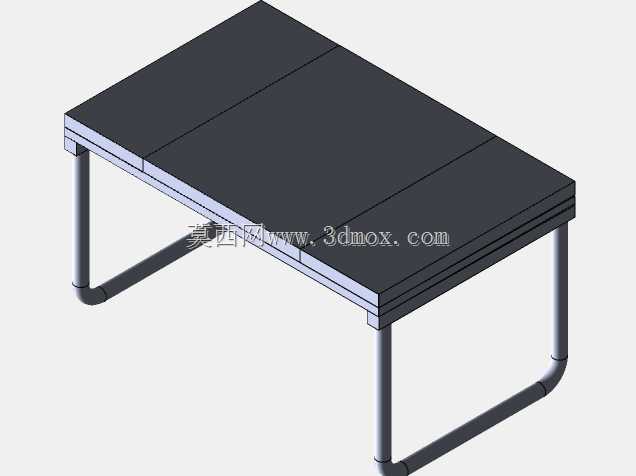

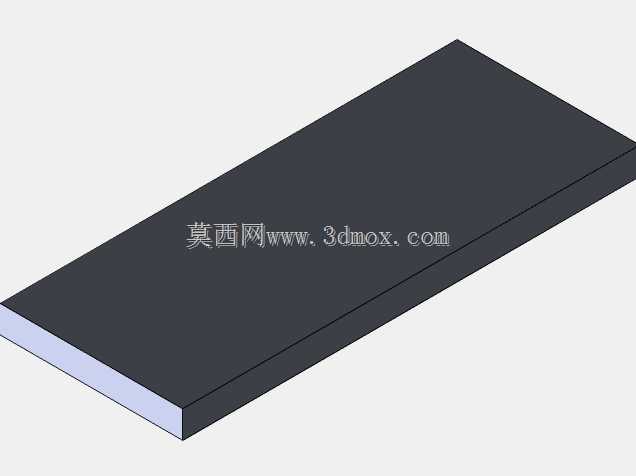

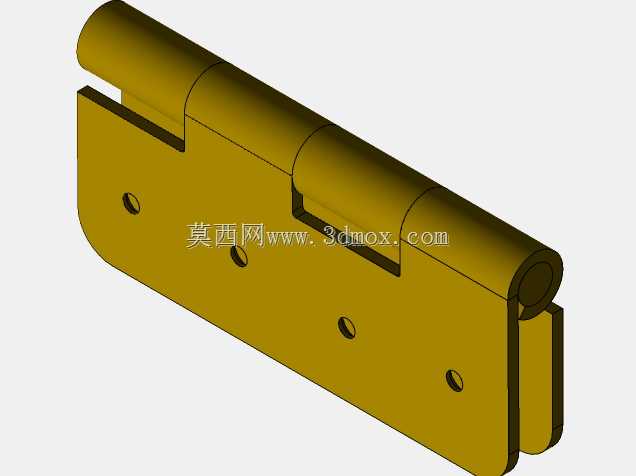

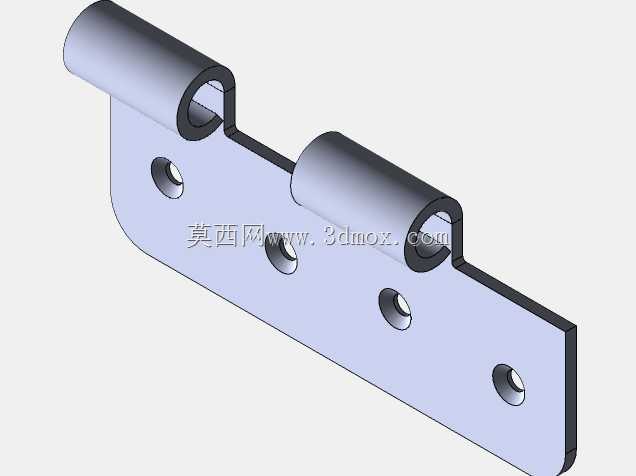

　　这款折叠小桌的结构设计，最初是瞄准户外临时作业、露营休闲、展会临时展陈这类需要快速部署、收纳后占用空间极小的场景做的方案。从实际使用的需求倒推，首先要解决的是传统固定桌具搬运不便、收纳占比大的痛点，整个框架采用弯折成型的金属圆管做支撑腿，没有多余的拼接连接件，管端做了圆弧过渡处理，既避免了尖锐边角划伤使用者，也在开合过程中减少了结构干涉的风险。桌板部分采用分块式拼接设计，三块等宽的硬质面板通过侧边的铰接结构连接，展开时三块面板处于同一水平面，相邻面板的拼接缝做了凹凸咬合的止口设计，避免放置物品时出现局部塌陷或者缝隙卡物的问题，面板边缘和金属框架的贴合处做了嵌入式的限位台阶，展开后框架的上沿刚好托住面板底部的加强筋，

　　整个桌面的承重可以均匀分散到四根支撑腿上，不会出现局部应力集中导致的面板变形。支撑腿采用U型一体式弯折结构，前后两组腿架通过转轴和桌板底部的连接座固定，开合角度做了机械限位，展开到使用位置时，腿架和桌面的夹角刚好为87度，这个角度是经过反复承重测试确定的，既保证了桌面放置物品时的稳定性，不会因为外力碰撞出现侧翻，也能在折叠时让两组腿架完全收合到桌板底部的预留空腔内，收纳后整体厚度仅为展开时桌板加框架的叠加厚度，和单块面板的厚度差控制在20毫米以内，完全可以塞进普通背包的侧袋或者车载储物格的缝隙里。在设计思路上，没有采用复杂的锁扣结构，而是依靠支撑腿展开后的过中心自锁特性实现固定，不需要额外的卡扣或者扳手操作，

　　单手提住桌沿轻轻一抖就能完全展开，收纳时只需要向上提拉桌板中部的位置，两组腿架就会顺着转轴自动收合到桌底，整个操作过程不需要额外的工具，单人两秒就能完成部署或者收纳。从安装边界来看，展开后桌面的有效使用面积覆盖了整个框架的上沿范围，四个支撑腿的着地点形成的矩形支撑面比桌面尺寸单边内缩30毫米，即使在不太平整的户外草地或者碎石地面，只要四个着地点的高度差不超过15毫米，整个桌子都能保持稳定，不会出现晃动。桌板表面做了哑光耐磨处理，放置金属工具、餐饮器具的时候不会轻易留下划痕，金属框架的表面做了喷塑防锈处理，在潮湿的户外环境或者偶尔被雨水打湿的情况下，也不会出现锈蚀掉漆的问题。考虑到实际使用中可能出现的单侧承重情况，

　　在桌板底部和支撑腿的连接位置，特意加厚了连接座的板材厚度，并且做了三角形的加强筋结构，即使单侧放置5公斤以内的物品，也不会出现桌板倾斜或者连接座断裂的问题。整个结构没有易损的小零件，所有的铰接位置都是通过金属转轴直接铆接，长期反复开合也不会出现松动脱落的问题，日常维护只需要偶尔擦拭表面污渍即可，不需要额外加注润滑油或者更换易损件。和市面上同类折叠桌相比，这款设计的框架没有采用多余的横向连接杆件，而是依靠U型腿自身的结构强度实现支撑，在保证整体承重能力不低于15公斤的前提下，整体重量比同尺寸的其他产品轻了近20%，长时间背负携带也不会造成过大的负重压力。在细节处理上，支撑腿的底部套有防滑的橡胶脚垫，既可以增加和地面的摩擦力，避免使用时桌子出现滑动，也能防止金属管端直接接触地面造成磨损，同时在室内光滑的瓷砖或者地板上使用时，也不会刮花地面表层。桌板的分块设计也让整个桌子在收纳后可以承受一定的外部压力，即使被其他行李压在下方，也不会出现面板弯折的问题，因为折叠后的三块面板是相互叠合支撑的，受力会均匀分散到整个块面上，而不是单块面板独立承重。
