钻表齿轮头钻孔机连接基座结构设计

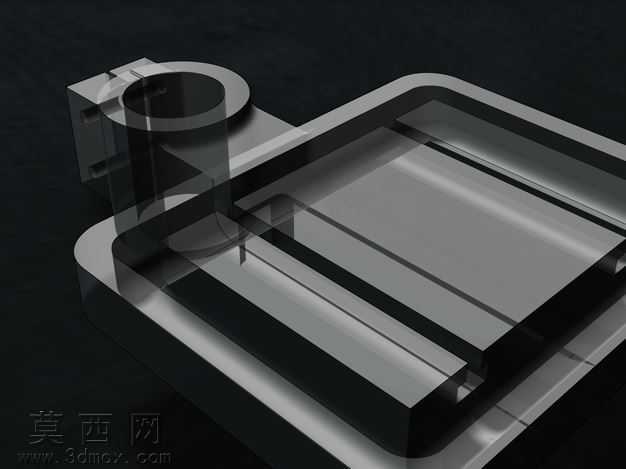

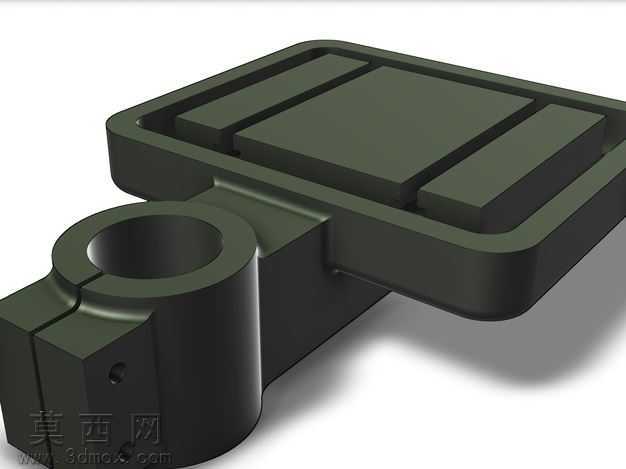

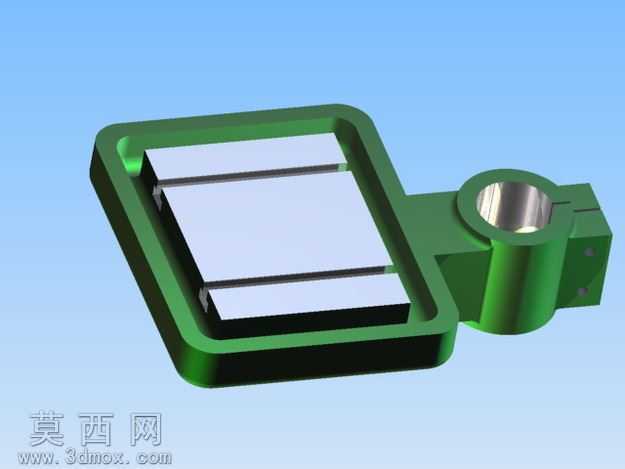

本作品为钻表类齿轮钻孔机的配套连接基座三维模型，建模过程遵循机械零件设计的严谨逻辑，首先基于钻床主轴与工作台的装配尺寸确定整体基准，以带夹紧缝的轴套结构作为核心定位基准，轴套部分采用整圆开槽的夹紧式设计，预留锁紧螺钉安装孔位，可实现与钻床立柱的无间隙抱紧装配，保证安装后基座的径向与轴向定位精度，避免钻孔作业过程中出现晃动偏移。主体承载平台采用矩形框式加强结构，平台表面设置三条凸起的定位筋条，既可以减轻零件整体重量，又能提升平台的抗弯抗扭刚度，避免长期受钻孔进给力作用出现结构变形，筋条的排布位置与待加工齿轮钻孔工位的受力点对应，可将钻孔过程中的切削力均匀传导至整个基座结构。建模阶段对所有安装配合面做了公差预留设计，轴套内孔、平台定位面、螺钉孔位的尺寸均按照机械加工常用配合等级设置参数，保证后续加工出的实体零件可直接完成装配无需二次修配。材质渲染阶段选用机床铸件常用的深灰哑光铸铁材质，还原了铸铁零件表面的细微磨砂质感，对轴套内孔、螺钉孔等加工面做了轻微的光泽处理，区分铸造毛坯面与机加工面的视觉差异，结构转角处均做了合理的铸造圆角设计，既符合铸造工艺的脱模要求，又能减少应力集中提升零件使用寿命。整体设计围绕钻表齿轮钻孔作业的实际工况展开，充分考虑了装配便捷性、结构刚性、加工工艺性三方面的需求，夹紧式轴套可适配一定直径范围内的钻床立柱，无需定制专用连接件，平台的框式结构可兼容不同规格的齿轮钻孔夹具安装，预留的螺钉孔位可根据夹具需求灵活调整安装位置，模型的所有结构特征均可直接映射到实际加工工序，不存在无法落地的理想化设计，可直接用于钻床改装、专用钻孔设备开发的参考设计，也可作为机械结构教学的典型案例展示夹紧定位、刚度加强的设计思路。
