机床用3J型弹性夹头精密结构设计

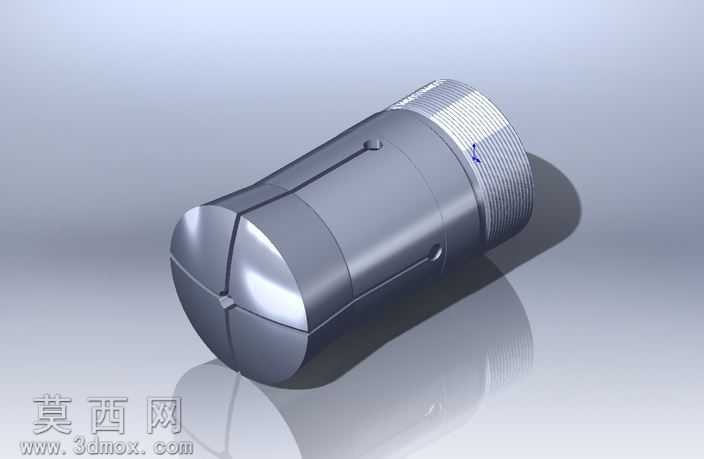

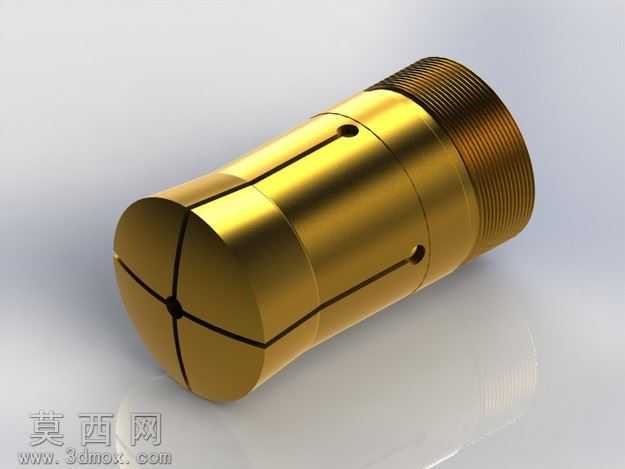

本作品为机床配套使用的3J型弹性夹头三维建模作品，建模过程中严格遵循弹性夹头的实际加工尺寸与功能结构逻辑，完整还原了该类夹头的全部细节特征。建模阶段首先通过旋转凸台指令构建夹头的整体回转基体，精准控制外圆柱面的各段直径参数，其中一端加工有标准连接外螺纹，用于和机床主轴的对应接口实现可靠旋合连接，螺纹段的牙型、螺距参数均符合行业通用标准，保证装配时的互换性。夹头的工作端采用三瓣式弹性开槽结构，建模时通过拉伸切除指令生成三条均匀分布的轴向通槽，槽体从工作端端面延伸至弹性变形区段，槽宽参数经过合理设定，既保证夹头在受径向挤压力时可以产生均匀的弹性收缩变形，实现对工件或刀具的稳定抱紧，又避免槽宽过大导致夹头刚性不足、夹紧时出现偏摆问题。夹头的内孔为光滑圆柱工作面，建模时严格保证内孔与外圆柱面的同轴度公差，内孔表面与外表面的过渡圆角均做了精细化处理，避免应力集中导致夹头在反复胀缩过程中出现开裂失效。渲染阶段为模型赋予了经过淬火处理的合金结构钢材质，调整材质的金属粗糙度参数，还原热处理后金属表面的细腻哑光金属质感，同时添加了柔和的环境反射效果，清晰呈现夹头外圆柱面的加工纹理、开槽边缘的锐利棱边以及螺纹段的牙型细节。设计过程中充分考虑3J夹头的实际工作场景，在弹性变形区段的壁厚设计上做了优化，通过合理的壁厚梯度设置，让夹头在夹紧时的变形更加均匀，既保证足够的夹紧力，又能让夹紧力均匀分布在被夹持件的接触面上，避免夹伤工件表面或者出现夹持打滑的问题。模型整体结构完整，所有细节均按照实物1:1比例构建，可用于机床夹具结构教学、工装设计参考以及装配模拟演示使用，能够直观展现弹性夹头的工作原理与结构特点。
