带标签的透明PET饮用塑料瓶结构设计

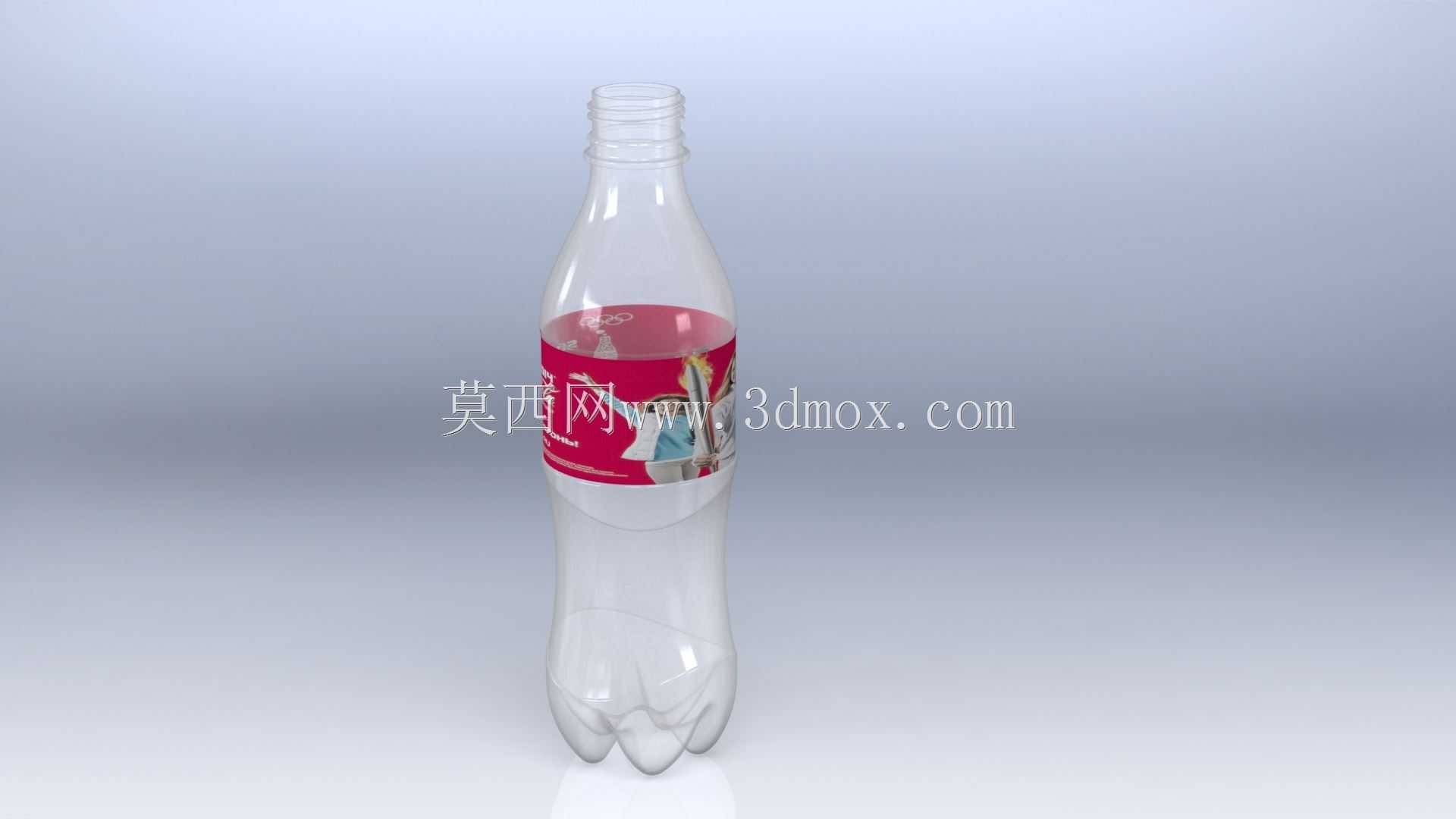

　　日常饮品流通场景里，这类PET塑料瓶是快消品包装领域应用最广的容器结构之一，从碳酸饮料、瓶装饮用水到功能饮品的终端封装，都能见到同结构逻辑的瓶型身影。做这类瓶体的三维结构设计时，首先要匹配灌装生产线的全流程适配要求，不能只盯着外观造型做曲面。瓶身的螺纹段尺寸要严格对应通用瓶盖的旋合公差，牙型的角度、螺距、封边的凸起高度都要和现有灌装线的旋盖头参数匹配，不然上线生产时会出现滑牙、密封不严漏液的问题，螺纹末端的防盗环连接桥也要做受力校核，既要保证消费者拧盖时连接桥能整齐断裂，又要避免运输过程中受震动出现意外断裂的情况。瓶身中部的贴标区域要做微弧面的平整度处理，不能有过大的曲面起伏，不然套标或者贴不干胶标签的时候会出现褶皱、翘边，

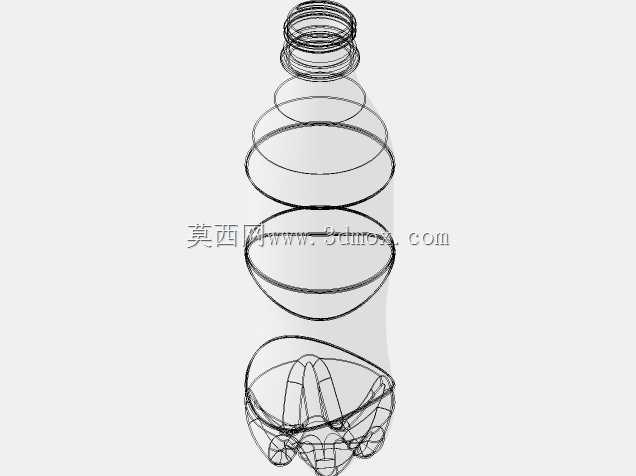

　　标签定位的凸起筋要做在贴标区的上下边缘，高度控制在0.2毫米以内，既能给贴标设备做定位基准，又不会硌伤标签膜或者影响握持手感。瓶底的花瓣式凹陷结构是整个瓶体设计的核心受力部分，做曲面建模的时候要反复校核每个瓣的弧度和壁厚分布，PET材料吹塑成型时底部是壁厚最容易不均的位置，五瓣的支撑结构要能均匀分散直立放置时的瓶体重量，还要承受灌装后内部的液体静压力，尤其是碳酸饮品灌装后内部有正压，底部的凹陷弧度如果设计不合理，存放时会出现底凸导致瓶体放不稳，甚至运输堆叠时出现鼓底破裂的问题。瓶身的握持区要做符合人体工学的微收腰处理，曲面的曲率要匹配成年人手掌握持时的弧度，不能做完全笔直的圆柱面，不然消费者拿取时容易打滑，

　　收腰的位置要在瓶身总高度的中下部，对应手掌握持的自然高度，同时收腰处的壁厚要做局部加厚处理，避免握持时瓶身过度变形导致内容物溢出。做这类薄壁容器的建模时，要提前考虑吹塑工艺的成型限制，整个瓶体的拔模角度要顺着脱模方向设置，所有曲面过渡处的圆角不能小于1毫米，避免吹塑时出现应力集中导致成型后开裂，瓶身的壁厚分布要做梯度设计，螺纹段壁厚最厚保证旋盖强度，瓶身中段壁厚稍薄节省材料，底部支撑位置壁厚再次加厚保证站立稳定性。还要考虑运输堆叠的受力边界，瓶肩位置的过渡斜面要能承受上层整箱货物的压力，斜面角度不能过陡也不能过缓，角度过陡堆叠时容易打滑移位，角度过缓会浪费包装空间，同时瓶肩的过渡圆角要做顺滑处理，避免应力集中导致受压变形。

　　瓶口的密封面要做平整的环形接触面，粗糙度要控制在合理范围，和瓶盖内的密封垫片能完全贴合，不能有微小的凹凸缺陷，不然会出现慢漏的问题。整个瓶体的外形尺寸要匹配现有标准周转箱的内部格位，单瓶的直径、高度要和周转箱的格位尺寸留合适的间隙，既要保证装箱时能顺利放入，又不能间隙过大导致运输时瓶体在箱内晃动碰撞。做结构验证的时候，还要模拟跌落测试的受力情况，从常规跌落高度自由落下时，瓶底和瓶肩的结构要能分散冲击力，不能出现破裂漏液的情况，尤其是瓶底的五个支撑瓣的连接处，是跌落时最容易开裂的位置，建模时要做局部的圆角过渡和壁厚补偿。
