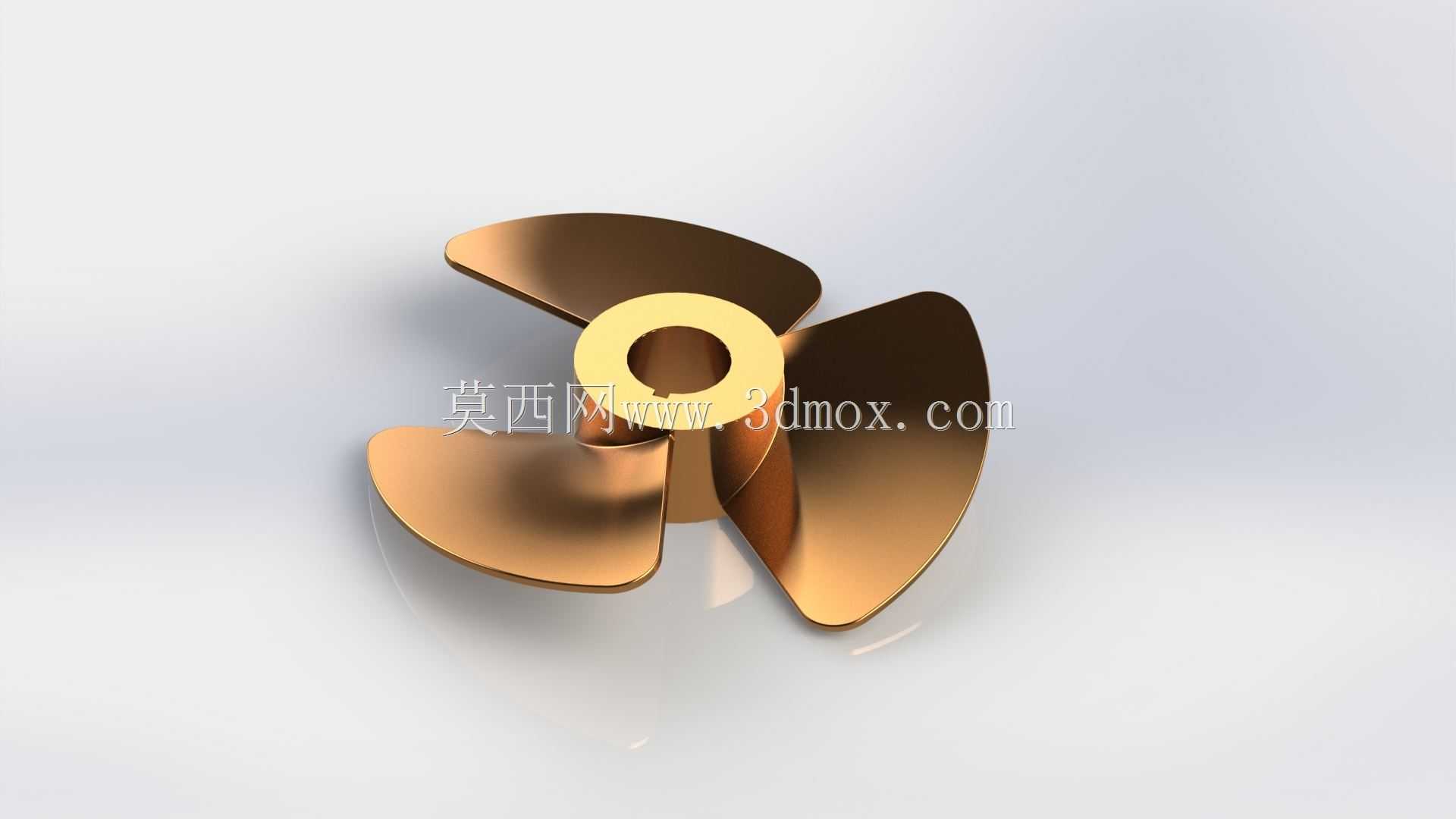

三叶铜质船用推进螺旋桨结构设计

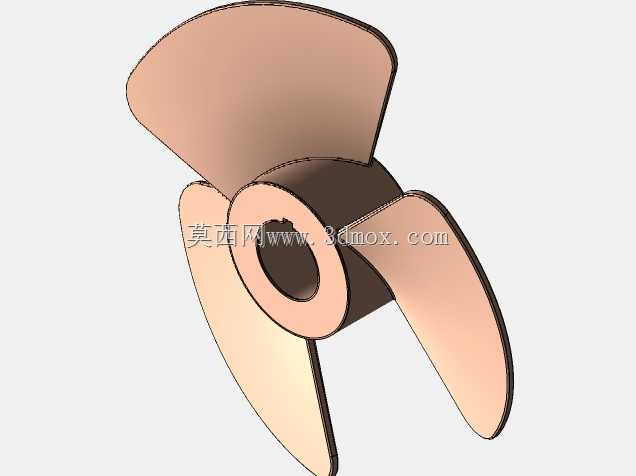

　　这款三叶螺旋桨的建模过程，最先要敲定的是桨叶的盘面比，这直接决定了不同航速下的推进效率区间，针对内河小型作业船的使用场景，盘面比控制在0.55左右，既不会因为桨叶面积过大增加航行阻力，也不会因为面积不足导致高负荷下出现空泡剥蚀问题。桨毂部分的中心孔是安装定位的核心基准，孔的公差带选取H7级，和传动轴的配合采用过渡配合，保证传递扭矩时不会出现周向打滑，同时也方便后期检修时的拆卸作业，桨毂的轴向长度要匹配对应艉轴的安装轴段长度，端面要做0.5×45°的倒角，避免安装时刮伤轴端的密封件。

　　桨叶的翼型截面选择的是MAU型叶型，这种叶型在中等载荷下的敞水效率表现稳定，从叶根到叶梢的螺距是渐变分布的，叶根处螺距比稍小，能承受更大的扭矩载荷，叶梢处螺距比适度提升，优化梢涡的产生位置，减少叶梢和船体间隙不足带来的激振问题。每片桨叶的导边做了圆弧过渡处理，随边的厚度从叶根到叶梢逐步减薄，控制在2mm到5mm的区间，既保证铸造时的金属液流动性，也能减少随边的涡流损耗。建模时要注意每片桨叶的相位角严格相差120°，做动平衡校验时的不平衡量要控制在G6.3级以内，避免高速旋转时带动艉轴出现横向振动，传递到船体引发结构共振。

　　从实际应用场景来看，这类三叶螺旋桨多用于10米级的内河作业艇、小型交通艇，匹配的主机功率在30到60马力区间，额定转速下的航速能达到8到12节。安装时要保证螺旋桨的端面和艉轴的垂直度误差不超过0.1mm/m，不然旋转时会产生周期性的轴向力，加速艉轴密封的磨损。桨叶的投射面积要和船体尾部的线型匹配，和舵叶的最小间隙不能小于桨叶直径的10%，防止操舵时舵叶和桨叶发生碰撞，同时也能让螺旋桨的尾流充分作用在舵面上，提升船舶的转向操控性。

　　建模过程中对桨叶的曲面做了连续性检查，保证叶根和桨毂的过渡处是G2连续，没有曲率突变的位置，不然铸造时这个位置容易出现应力集中，长期受交变载荷作用下产生疲劳裂纹。桨毂的后端设计有锁紧螺母的安装位，螺纹规格和对应艉轴的锁紧螺纹匹配，安装时要加止动垫圈，防止正倒车切换时螺母松动脱落。另外考虑到浅水区航行的场景，叶梢的厚度做了适度加强，即使碰到水中的漂浮杂物或者浅滩的沙石，也不容易出现卷边或者断裂的问题，日常维护时只需要定期检查桨叶表面的剥蚀情况，及时打磨修复表面的凹坑就能维持推进效率，不需要频繁更换整个部件。

　　在流体性能的匹配上，这款螺旋桨的设计吃水状态下，浸没深度不小于桨叶直径的80%，避免出现吸气现象导致推进效率骤降。桨叶的侧斜角设置为12°，能够让桨叶进入伴流场的过程更平缓，降低桨叶表面的压力脉动幅度，减少航行时的水下辐射噪音，对于需要在近岸作业、对噪音有一定要求的作业船来说，这个角度的平衡度刚好，不会因为侧斜角过大增加桨叶的应力负荷，也能有效改善航行的平顺性。建模时还预留了防缠罩的安装接口，在水草密集的航区作业时，可以加装防缠罩避免杂物缠绕桨毂，影响动力输出。
