塑料薄片热成型裁切工装模具结构

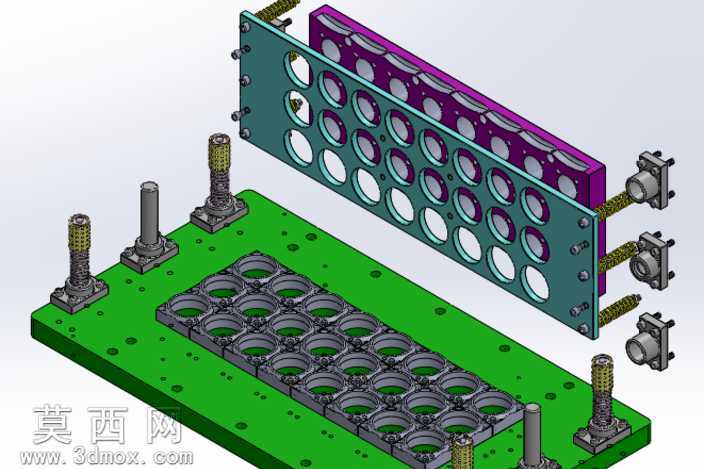

该模型为针对塑料薄片热成型工序设计的裁切模具，整体采用SolidWorks完成全参数化三维建模，通过爆炸视图清晰呈现各组件的装配关系与层级结构，建模过程严格遵循机械设计公差规范，所有孔位、安装基准、配合面均按照实际加工要求完成参数定义，无冗余几何特征，可直接导出工程图用于生产加工。模型渲染阶段针对不同组件赋予了差异化的材质属性：下模基座采用哑光绿色工业烤漆材质，还原实际工装的表面处理效果；导柱、复位弹簧、导向组件赋予金属镀铬材质，体现金属加工件的光洁质感与耐磨属性；上下裁切模板分别赋予青绿色、紫色阳极氧化金属材质，清晰区分不同功能的模座组件；裁切型腔镶件赋予模具钢材质，直观体现刃口部分的高硬度加工特性。结构设计上，该模具采用三板式模架结构，下模座为整体式加工基座，表面均匀排布安装定位孔与减重孔，上方阵列排布24组与待加工塑料件轮廓完全匹配的裁切型腔镶件，镶件采用嵌入式安装结构，便于后期刃口磨损后的更换维护；四角设置高精度导柱导套组件，配合带缓冲弹簧的导向限位柱，保证合模过程的运动精度，避免上下模错位导致的裁切毛边问题；上模部分设置两层模板结构，分别承担裁切刃口固定、卸料导向的功能，侧方配置三组带弹簧复位的气缸连接座，可直接对接自动化生产线的驱动单元，实现连续化的热成型后裁切工序。设计思路围绕塑料薄片热成型后的在线裁切需求展开，针对薄片类工件易变形、裁切精度要求高的特点，采用多型腔阵列排布提升单次裁切的加工效率，导柱与缓冲弹簧的组合设计可控制合模速度与裁切压力，避免压力过大导致的塑料件压裂、压力不足导致的裁切连边问题，所有易磨损的刃口部件均设计为可更换结构，大幅降低模具的后期维护成本，整体结构紧凑，安装基准统一，可适配常规的热成型生产线联机使用。
