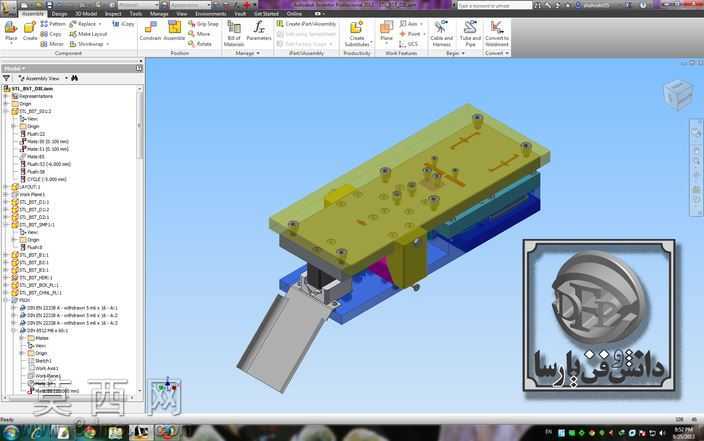

工业级进冲压模具结构三维设计

该作品为工业级进冲压模具的三维结构设计，建模过程中严格遵循冲压模具的设计规范，完整还原了级进模的各功能模块结构。建模阶段采用自顶向下的设计思路，先搭建模具整体装配骨架，确定上下模座、凸模固定板、卸料板、凹模固定板等核心板件的相对位置与装配基准，再逐一细化各板件上的安装孔位、定位槽、导向结构，确保各零部件之间的装配公差符合实际生产要求。模型完整呈现了级进模的送料导向机构、凸模组件、凹模镶块、卸料弹性组件、定位销钉与紧固螺丝的排布结构，各运动部件的行程空间预留合理，能够清晰展示级进模在连续冲压过程中的动作逻辑。材质设置上针对不同零部件的功能属性做了区分，上下模座采用铸铁材质表现，呈现厚重的金属哑光质感；凸模、凹模等工作零件采用合金工具钢材质，表面做硬化处理的金属光泽表现；卸料弹簧、弹性胶圈等弹性元件采用对应的橡胶、弹簧钢材质表现；导向导柱导套做了镀铬高光金属质感处理，不同材质的区分能够让观看者快速识别各部件的功能属性。结构设计上充分考虑了级进模的实际使用需求，合理排布了各工位的冲压工序位置，预留了废料排出通道，设置了精准的条料定位结构，确保连续冲压过程中的送料精度，同时兼顾了模具的装配便利性与后期维护性，各易损件均采用镶块式设计，便于后期更换维修。模型的装配关系完整，可通过三维软件的运动仿真功能模拟模具的开合模、冲压、卸料全过程，直观展示级进模的工作原理，可作为冲压模具设计学习、结构参考的三维素材使用。
