简约通勤款自行车车架三维结构设计

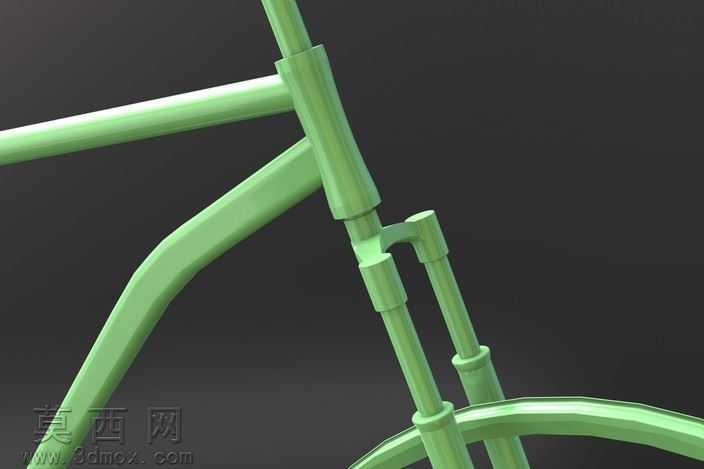

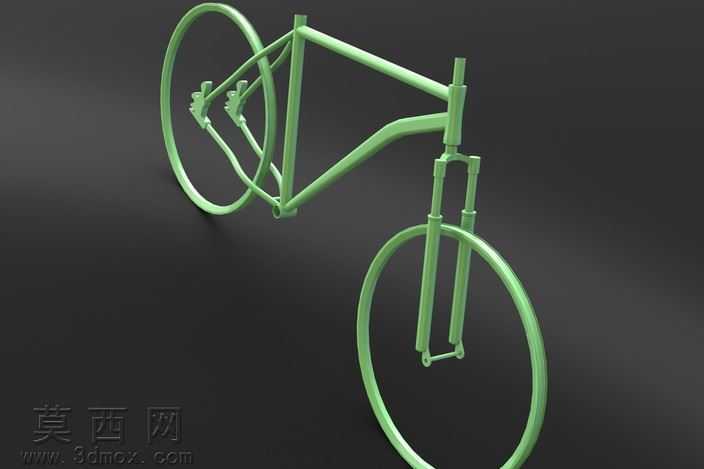

本作品为自行车车架的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先基于常规通勤自行车的人机工程尺寸标准，确定车架的上管、下管、立管、后上叉、后下叉以及前叉的核心尺寸参数，通过草图绘制勾勒各管材的中心线走向，再通过扫掠特征生成各段管材的基础实体，针对管材衔接的五通位置、头管位置、后叉尾钩位置，采用放样与圆角特征做平滑过渡处理，避免出现生硬的结构棱角，还原真实金属管材焊接后的衔接形态。建模过程中严格遵循自行车车架的受力逻辑，对五通区域做了局部加厚的结构设计，匹配骑行过程中脚踏发力的承重需求，头管位置预留了标准碗组的安装位，后叉末端预留了轮轴固定的开槽结构，前叉部分预留了刹车安装座与轮组安装位，整体结构完全符合常规通勤自行车的装配要求，可直接用于后续整车的虚拟装配验证。材质与渲染阶段，为车架主体赋予了哑光浅绿的金属烤漆材质，调整材质的粗糙度参数模拟真实漆面的柔和漫反射效果，场景内添加了柔和的三点式布光，主光源从侧上方投射，勾勒出车架管材的轮廓线条，辅助光源补充暗部细节避免出现死黑区域，背光源打亮车架边缘提升整体立体感，渲染输出的效果图清晰展现了车架的整体比例与结构细节。设计思路上，本车架采用经典的菱形车架结构，该结构经过长期市场验证具备极佳的结构稳定性与承重能力，管材选用等径圆管造型，既降低了生产加工的工艺难度，也能满足日常通勤骑行的强度需求，整体造型简约流畅，没有多余的装饰性结构，兼顾实用性与美观度，可适配26寸标准自行车轮组，搭配通用规格的碗组、中轴、座管等配件即可完成整车组装，适合用于自行车结构教学、新品研发参考以及3D打印验证等场景。
