蓝色辐条式自行车车轮三维设计作品

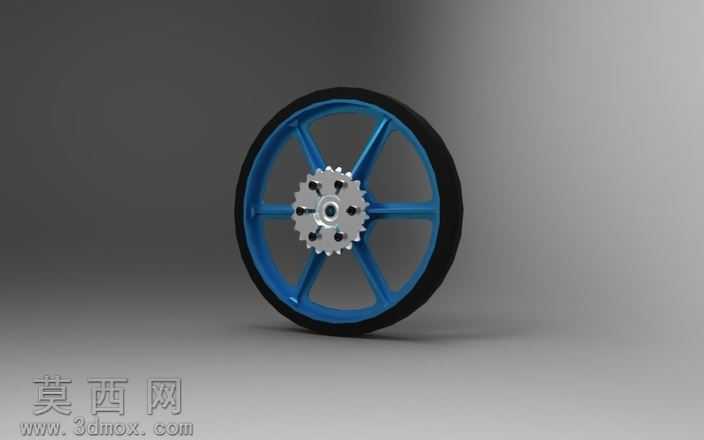

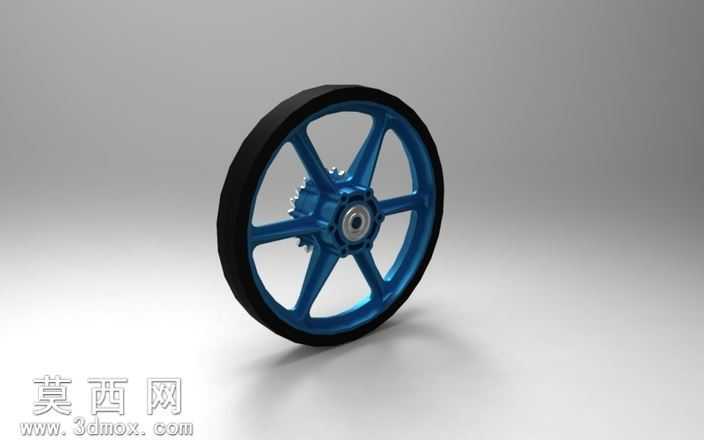

本作品为自行车辐条式车轮的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成轮毂核心基体，精准还原轮毂中心轴承安装位的同轴度公差要求，预留出轴承装配的台阶结构与花鼓安装的卡槽特征，保证后续装配环节的尺寸匹配度。轮辐部分采用六辐对称式布局设计，通过草图绘制单根辐条的变截面轮廓，以拉伸凸台结合圆角命令生成单根辐条实体后，采用圆周阵列命令完成六根辐条的均匀排布，每根辐条与轮毂、轮圈的衔接位置均做了平滑过渡的圆角处理，既还原了真实车轮的应力分散结构，也避免了建模过程中出现尖锐棱角导致的渲染失真问题。轮圈部分采用薄壁环形结构设计，通过扫描命令沿着轮圈中心路径生成适配轮胎安装的凹槽轮廓，精准还原轮圈与外胎配合的卡扣尺寸，保证轮胎装配后的贴合度。外胎部分单独建模，采用橡胶材质的实体结构，表面还原了常规自行车外胎的细微防滑纹理特征，通过纹理贴图结合凹凸映射实现真实的胎面质感。材质赋予阶段，轮毂与轮辐部分采用亮面蓝色金属漆材质，调整金属度与粗糙度参数模拟铝合金阳极氧化的表面效果，还原金属漆面的细腻反光与色彩饱和度；轮轴部分采用抛光金属材质，模拟钢制轴承的高反光金属质感；外胎部分采用哑光黑色橡胶材质，调整粗糙度参数还原橡胶表面的漫反射效果，添加细微的凹凸纹理模拟橡胶材质的颗粒感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角打亮车轮主体，辅光源补充暗部细节避免阴影死黑，背景采用渐变灰色影棚背景，添加柔和的地面阴影增强模型的立体感与真实感，最终渲染效果清晰呈现车轮的结构层次与材质质感。设计过程中严格遵循自行车轮的实际尺寸比例，各部件的衔接位置均做了装配干涉检查，保证模型可直接用于后续的装配模拟、结构受力分析或者3D打印验证，整体结构简洁规整，参数化建模的方式也支持后续对辐条数量、轮圈尺寸、轮毂规格进行快速调整，适配不同类型自行车的轮组设计需求。
