数控车床持有人结构件三维设计

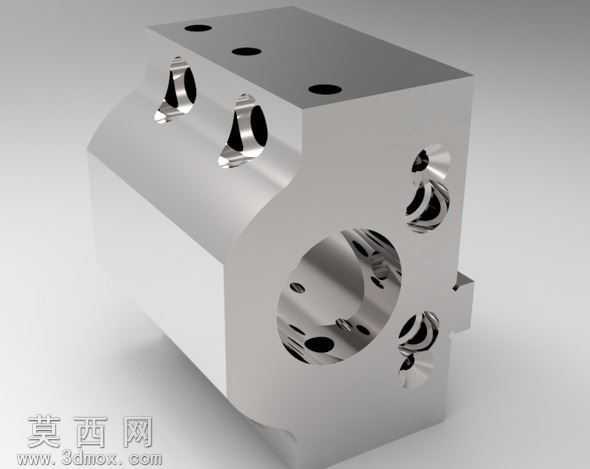

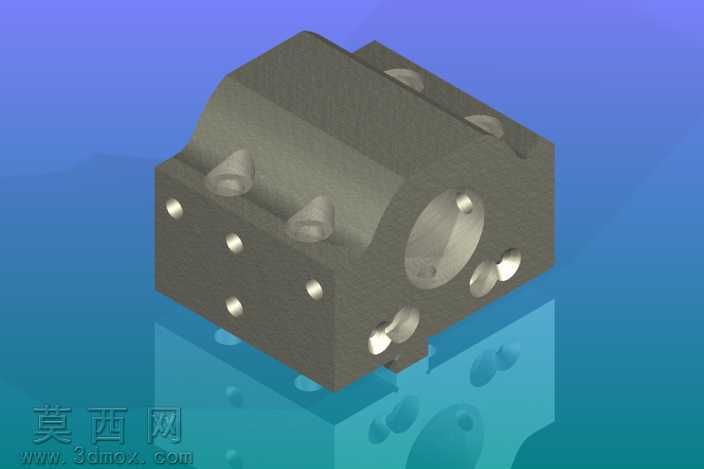

本作品为数控车床配套的持有人结构件三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先根据车床装夹工位的实际安装需求，梳理结构件的功能分区：上部设置四个等距排布的沉头安装孔，用于实现与车床进给滑台的刚性固定，孔位公差严格匹配机加工装夹的同轴度要求，避免安装后出现应力偏移。中部的弧形过渡曲面采用曲率连续的建模方式生成，既规避了直角结构带来的应力集中问题，也为内部油路、气路的预留通道留出了充足排布空间，曲面与相邻平面的衔接处做了R角过渡处理，匹配实际金属加工的工艺要求，避免出现锐边磕碰的风险。侧面的三组异形安装槽与中心大尺寸通孔采用布尔运算精准切削生成，槽位的角度、深度完全适配配套夹具的装夹行程，中心通孔内壁预留了多组环形密封槽位，可满足车床工作状态下的切削液输送、高压气路密封的功能需求。渲染阶段采用磨砂金属材质模拟45号钢调质处理后的表面质感，对孔位内壁、切削边缘做了细微的倒角高光处理，还原真实机加工件的表面纹理，光线追踪渲染下清晰呈现金属构件的厚重质感与精密加工的细节特征。设计过程中充分考虑零件的加工工艺可行性，所有孔位、槽位的尺寸均符合数控铣削的加工行程要求，无倒扣、薄壁等难以加工的结构，同时对零件的壁厚做了均匀化处理，避免热处理过程中出现变形开裂问题，整体结构兼顾装夹稳定性、功能集成性与加工便利性，可直接用于数控车床的装配验证、加工工艺编排以及虚拟装配调试场景，为实际生产环节提供精准的三维数据支撑。
