简易车床床身铸件三维结构设计模型

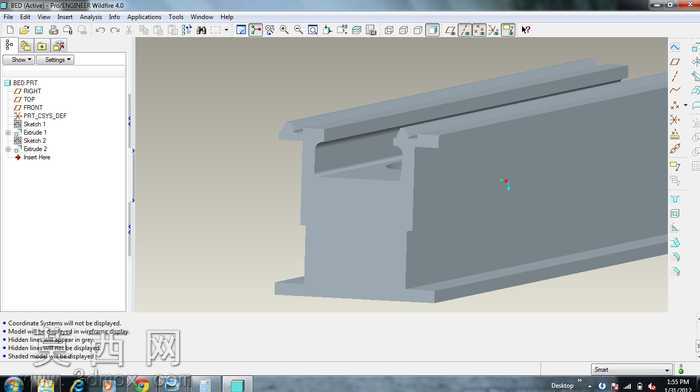

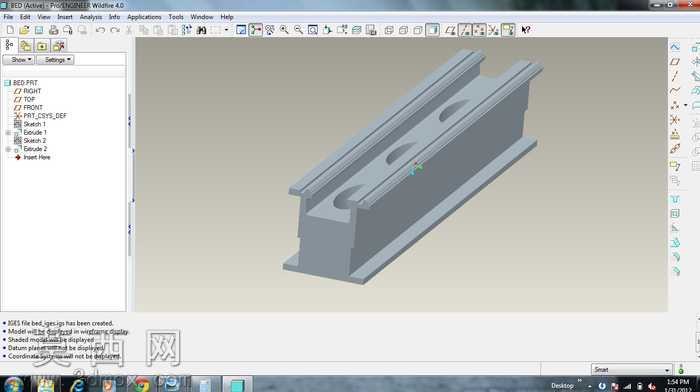

本模型为简易车床床身的三维结构设计，建模过程以Pro/Engineer Wildfire为核心工具，严格遵循车床床身的实际功能需求与铸造工艺特性开展设计。建模初期先梳理床身的核心功能逻辑：床身作为车床的基础承载构件，需要为刀架、主轴箱、尾座等核心部件提供稳定的安装基准与运动导向，因此整体采用箱型肋板结构作为基础框架，通过拉伸、切除等基础特征搭建床身的主体轮廓，保证整体结构的刚度与抗振性能，适配车床加工过程中承受切削载荷的使用需求。在导轨结构设计上，采用对称式双平导轨布局，通过精确的尺寸约束定义导轨的宽度、平行度与安装基准面，导轨面预留了后续加工的工艺余量，同时在导轨下方设计纵向贯通的加强肋，通过筋特征完成肋板的参数化建模，肋板的厚度、间距均按照普通小型车床的载荷标准设定，既能够减少铸件的整体重量，又可以避免床身在长期受力下出现形变，保证导轨运动的精度稳定性。床身中部设计有均匀分布的排屑缺口，通过阵列特征完成缺口的等距排布，缺口的尺寸与位置兼顾排屑顺畅性与结构强度，避免应力集中问题；床身底部设计有一体化的安装底座与地脚连接面，通过凸台特征定义安装面的定位基准，保证床身安装后的水平度与稳定性。材质设定上模拟普通灰铸铁的材质特性，渲染过程中赋予模型哑光铸铁的材质质感，通过调整环境光与漫反射参数，清晰呈现床身的结构轮廓、肋板布局与各安装面的位置关系，直观展示各部分的结构衔接逻辑。整个建模过程采用参数化设计思路，所有关键尺寸均设置可编辑参数，方便后续根据不同规格车床的需求调整床身长度、导轨间距、肋板厚度等参数，模型同时导出了STEP、IGES等通用三维格式，可适配不同三维软件的编辑需求，整体结构简洁实用，符合小型简易车床的设计定位，能够用于机床结构教学、简易车床改装设计、铸件工艺分析等场景。
