厨房塔式橱柜百隆抽拉式储物抽屉结构

　　在定制家居的厨房收纳系统里，高柜纵深空间的利用率一直是结构设计的难点，传统分层隔板拿取深处物品需要探身，极易碰倒周边储物，而这款适配塔式橱柜的抽拉抽屉结构，正是针对高柜垂直空间分层收纳做的专项结构优化，目前广泛应用于整体橱柜的高柜拉篮区、pantry 食品储物区、嵌入式电器旁的预留储物段，能把柜体从地面到台面下的垂直空间按使用频率做分层抽拉划分，不用预留开门回转半径，小开间厨房也能实现满墙储物的落地。从实际使用场景来看，这类抽拉抽屉单轨承重能满足日常干货、餐具、小型厨具的存放需求，每层抽拉行程做了全拉出限位，不会因为抽拉过度出现抽屉倾翻的风险，轨道自带阻尼缓冲结构，关闭到最后一段行程会自动匀速归位，不会产生碰撞异响，

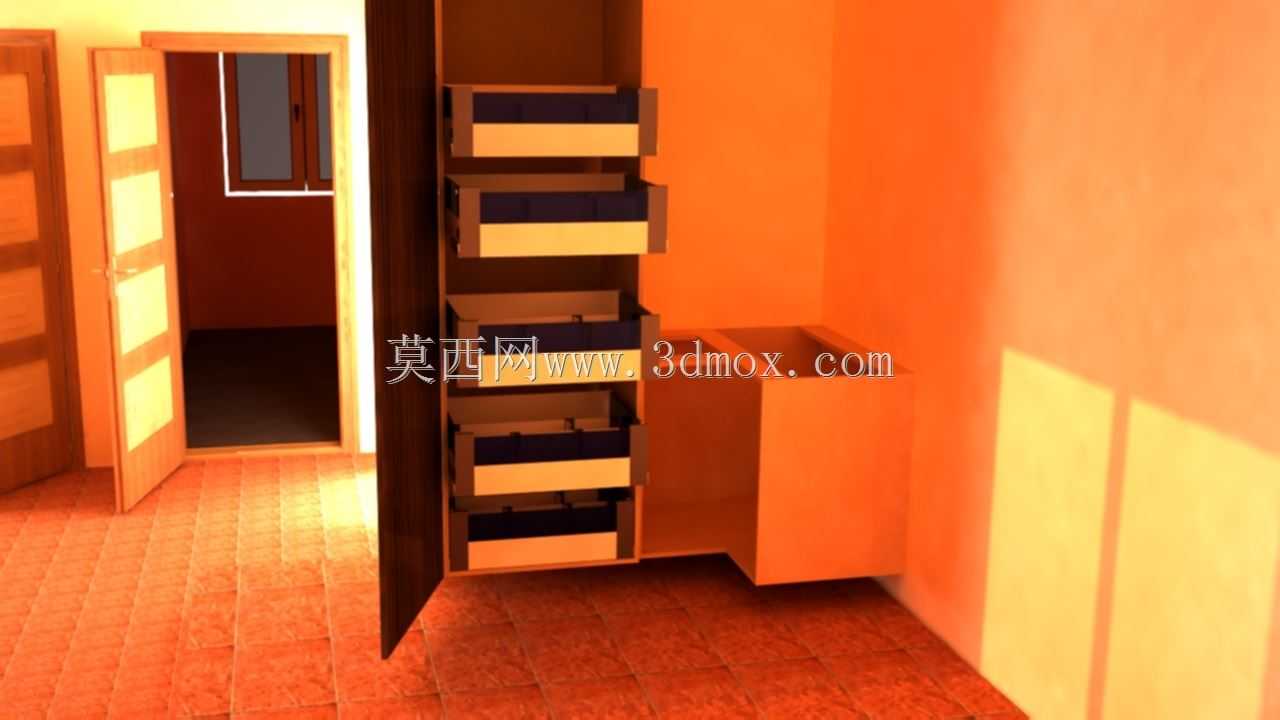

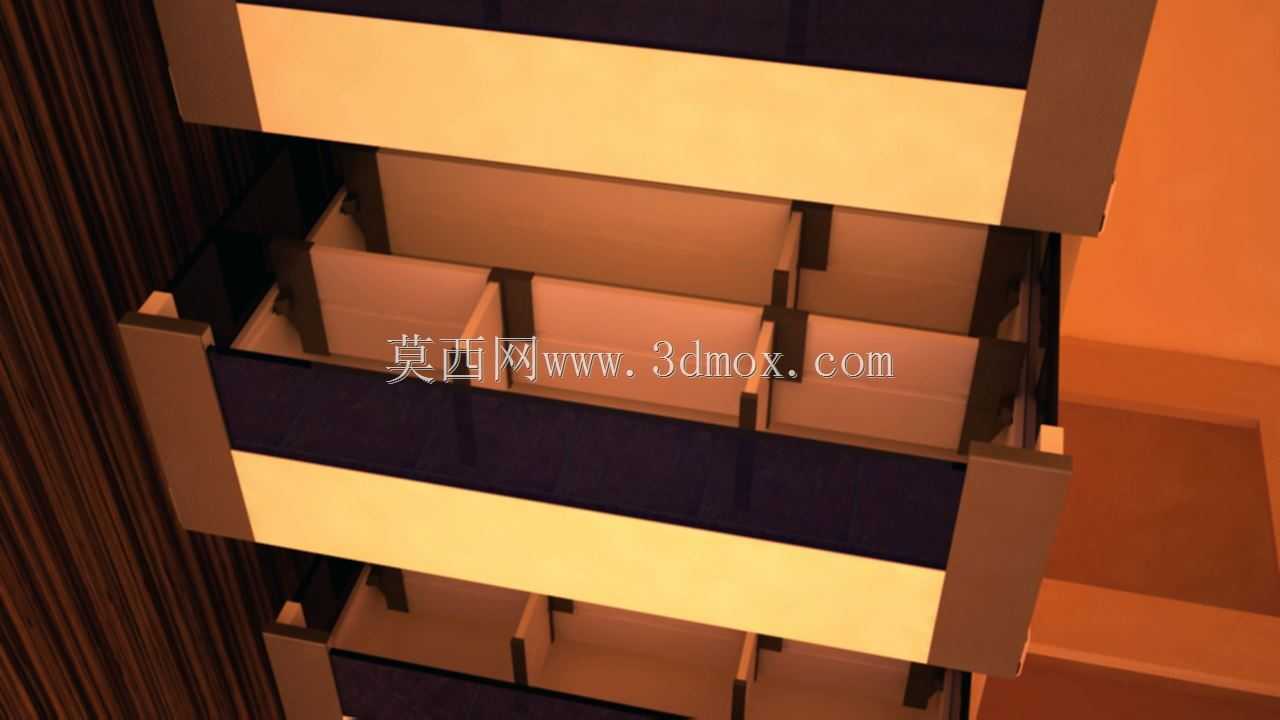

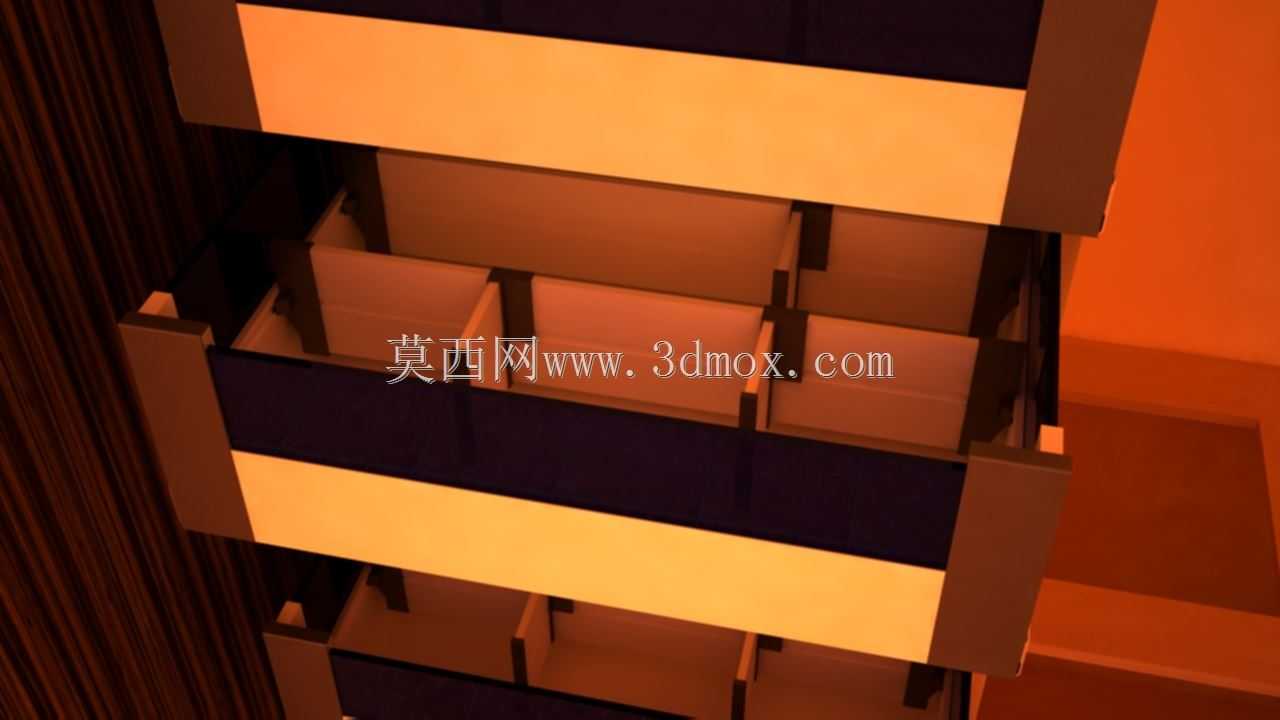

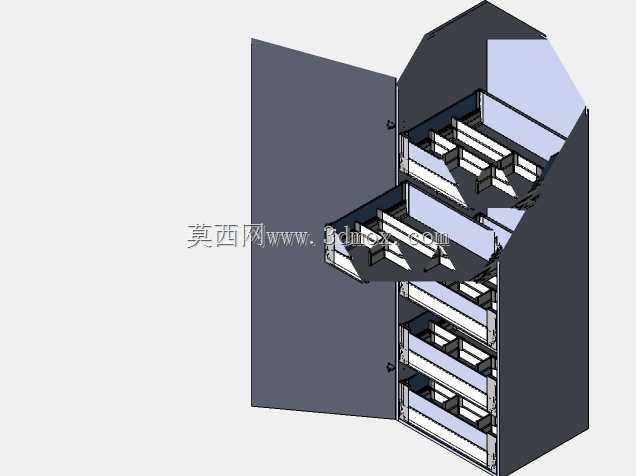

　　也避免了关不严进灰的问题。设计阶段首先要匹配百隆Tandenbox系列的导轨安装孔位，导轨的固定基准是柜体侧板的预装孔，所以建模时首先要确定柜体的内空尺寸，侧板厚度采用常规18mm刨花板或多层板的通用规格，导轨的安装边距要预留3mm的调节余量，方便现场安装时调整抽屉的左右缝隙，避免出现抽拉卡滞。抽屉的本体采用围板结构，前后堵头和左右围板的卡扣连接位完全匹配五金件的预装卡扣，不需要额外打螺丝固定，围板高度做了多档适配，图中展示的塔式结构是多层抽屉垂直堆叠，每层抽屉的高度差根据储物品类做了区分，下层偏高的区域可以存放瓶装调料、tall 型储物罐，中层偏矮的区域可以存放袋装干货、餐具收纳盒，上层靠近台面的区域可以存放常用的保鲜膜、

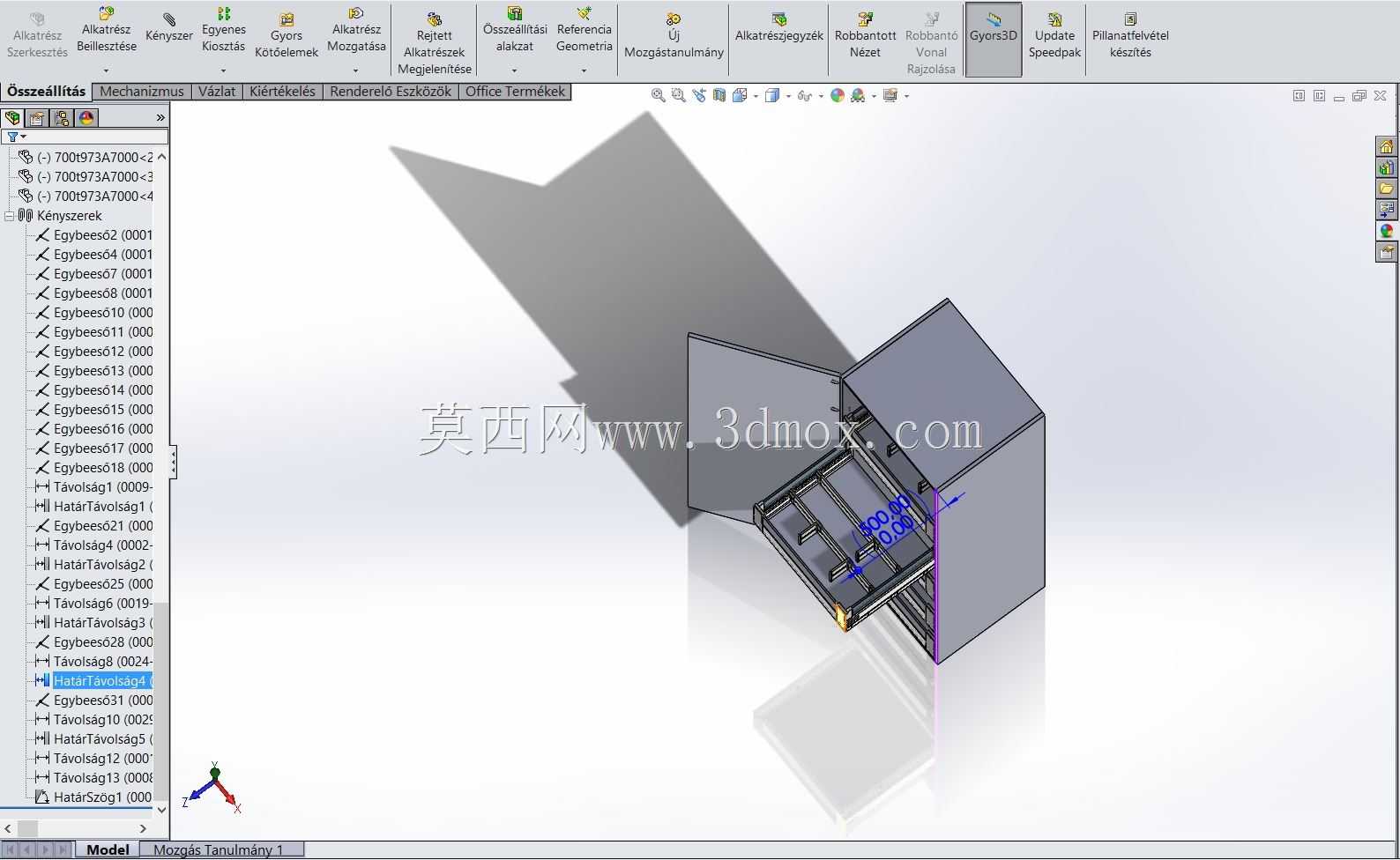

　　厨房小工具，拿取时不用弯腰探身，拉开就能看到整层的所有物品。安装边界方面，首先要确认柜体的地面水平度，导轨安装的水平公差要控制在1mm/m以内，否则长期承重会出现抽屉自动滑出的问题，柜体的后背板要采用9mm以上厚度的板材，给导轨的后端固定提供足够的支撑强度，抽屉面板和柜体的缝隙预留上下左右各2mm的均匀间隙，避免温湿度变化导致板材膨胀出现刮蹭。结构建模时要注意抽拉行程的干涉检查，每层抽屉拉出时不会和上层、下层的抽屉面板产生碰撞，导轨的滑动副要做运动仿真，确认全行程内没有卡滞点，阻尼器的安装位要和导轨的触发块精准对位，保证缓冲功能正常触发。另外这类抽屉的围板采用金属材质，表面做了防滑耐磨的涂层处理，

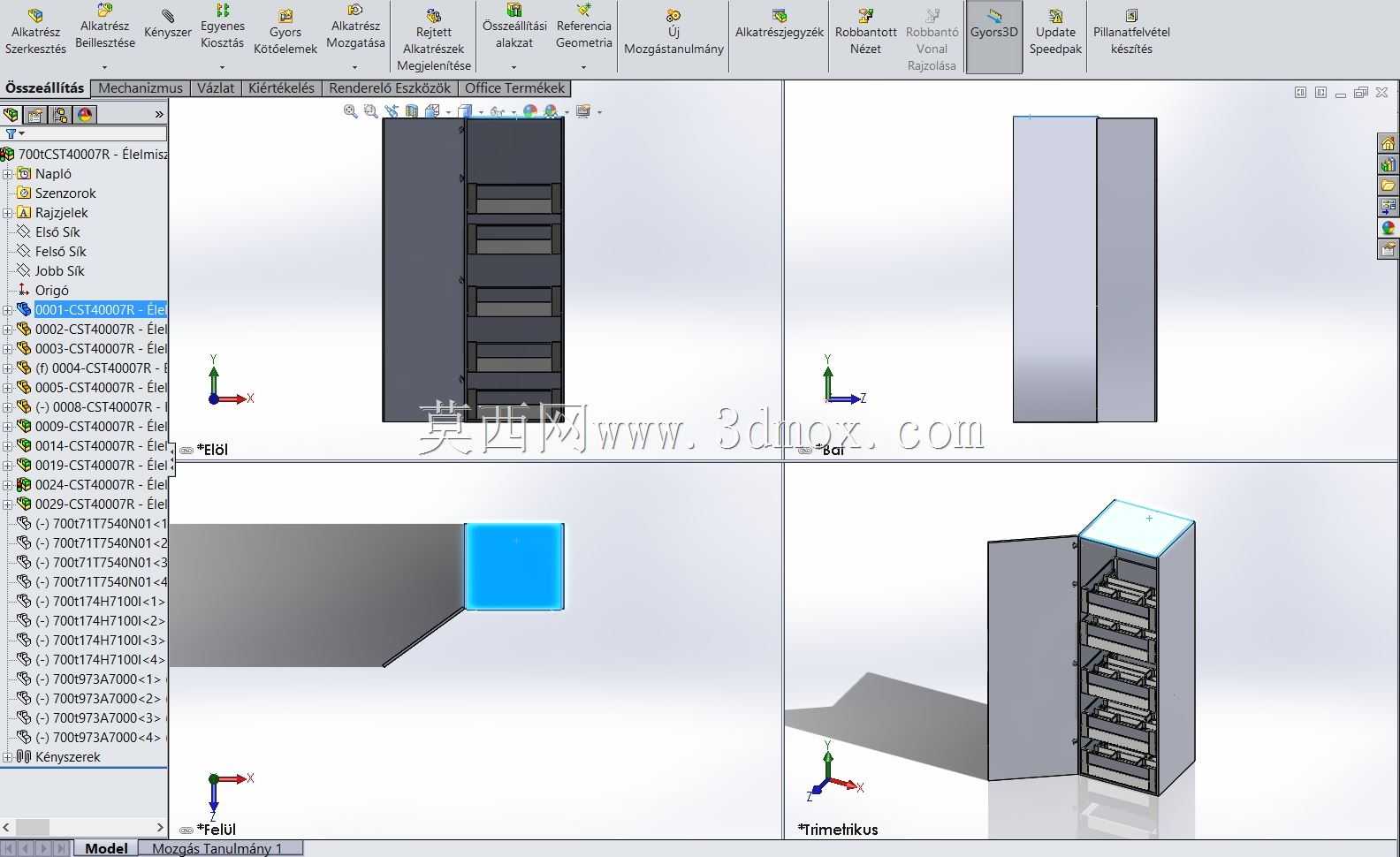

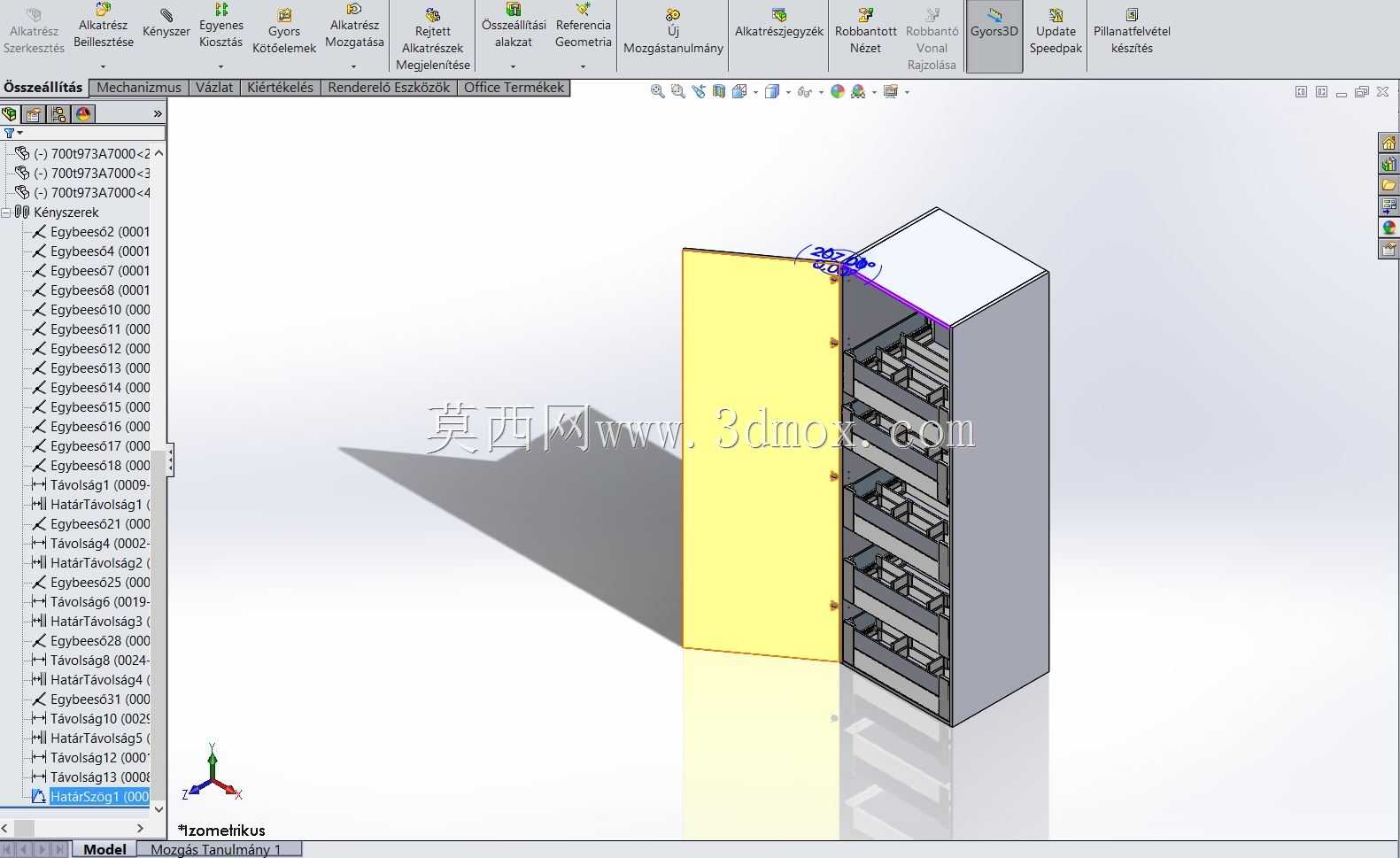

　　底部的防滑垫和围板的卡扣位要做定位结构，避免放置物品时滑动，抽屉的前堵头和面板的连接采用快装卡扣，现场安装时可以快速调节面板的前后左右位置，不需要反复拆装螺丝。从结构可靠性来看，导轨的滚珠采用静音钢珠，抽拉时的噪音控制在30分贝以内，不会影响厨房的使用体验，单轨的承重测试按照家居行业标准做了五万次抽拉循环测试，不会出现变形、卡滞的问题，适配国内主流的橱柜柜体标准模数，不需要单独改柜体孔位，就能直接替换传统的固定隔板，实现高柜空间的收纳升级。在做三维建模的时候，要把所有五金件的安装位做参数化关联，只要修改柜体的内空宽度、深度、层高参数，就能自动生成对应的抽屉结构和导轨安装孔位，方便设计师快速调整方案，不用重复绘制标准件，同时要预留门板的安装厚度空间，不同风格的橱柜门板厚度从18mm到22mm不等，建模时要把面板连接座的调节行程做足，适配不同厚度的门板安装需求。
