参数化抽屉配套柜体结构三维设计

　　在定制家具生产尤其是柜体类产品的批量加工环节，抽屉组件的标准化与参数化适配一直是提升生产效率的核心环节，这套参数化抽屉配套柜体结构的设计，正是针对中小批量定制柜体生产中抽屉部件适配效率低、孔位出错率高、物料统计繁琐的实际痛点开发。从实际应用场景来看，该结构可适配绝大多数板式家具的内嵌、外盖式抽屉安装需求，不管是家用定制衣柜、橱柜，还是办公场景下的文件柜、储物柜抽屉单元，都能通过参数调整快速匹配对应柜体的安装尺寸，不需要针对每一个柜体规格重新绘制抽屉结构，大幅压缩结构设计阶段的重复劳动时间。

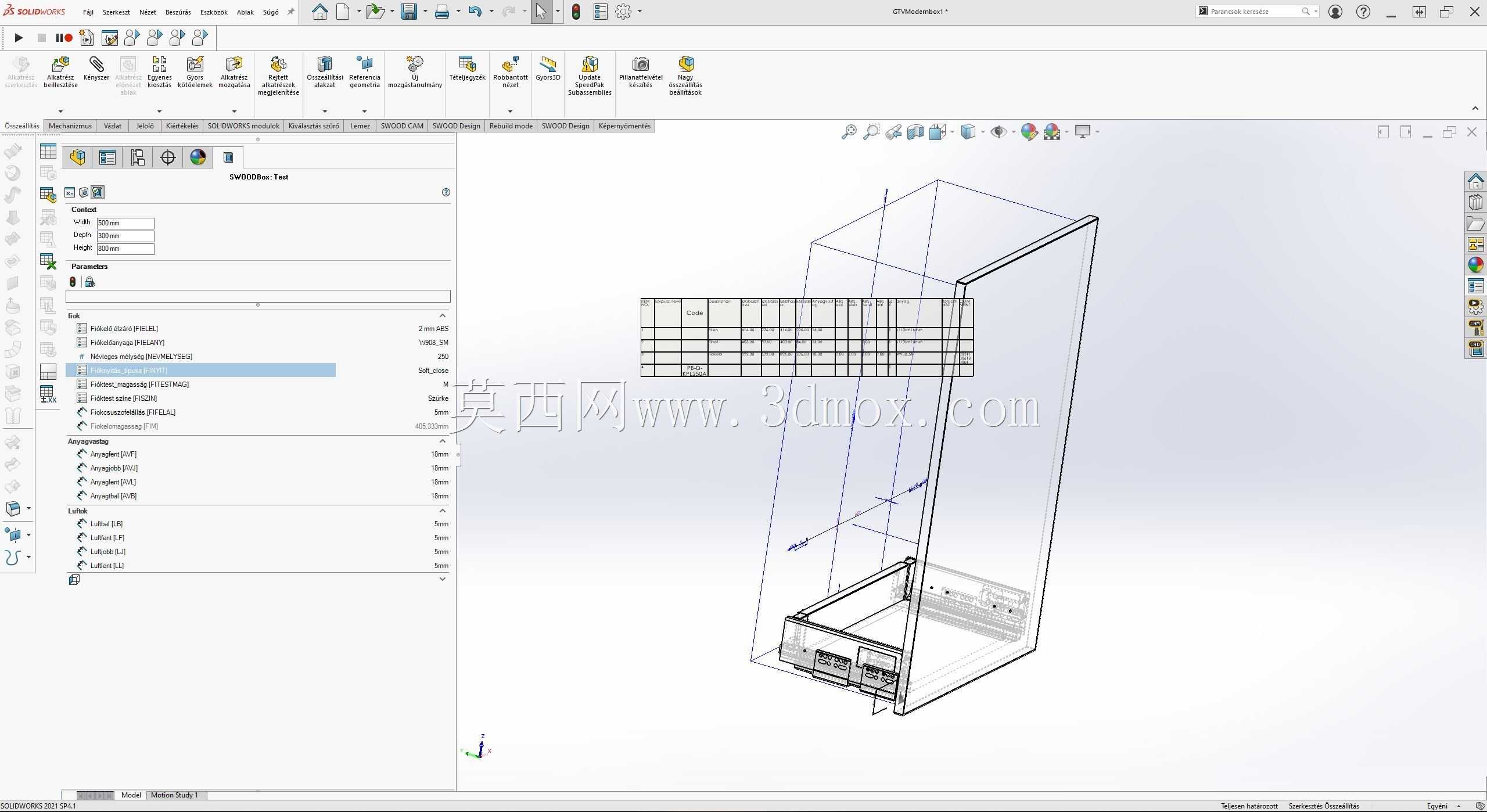

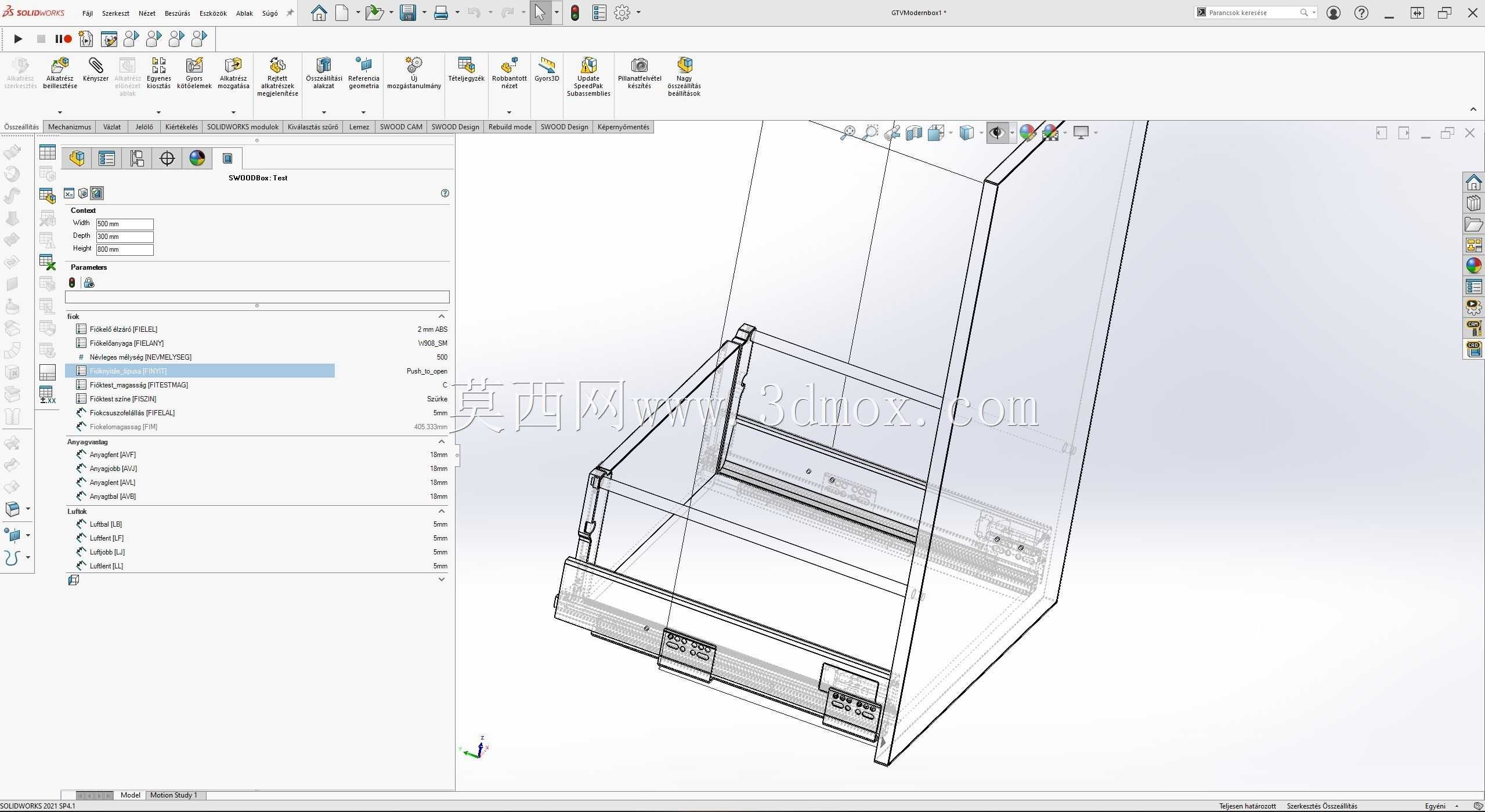

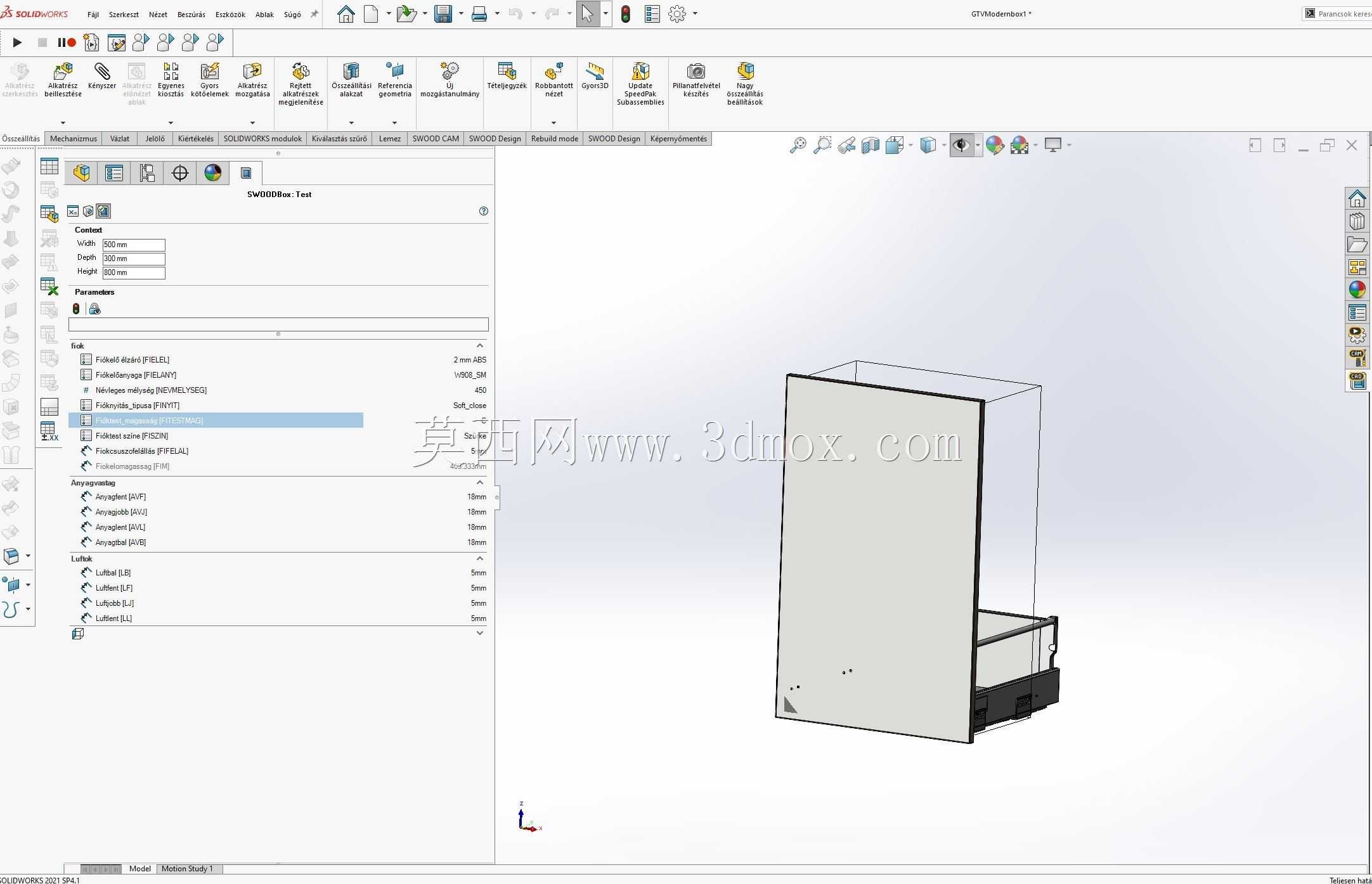

　　从功能特性来看，这套结构支持多维度的参数自定义调整，设计人员可根据实际项目需求，直接修改对应参数即可生成适配的抽屉配件长度、面板颜色匹配参数、整体安装高度，同时可根据项目的五金选型切换软关闭、推开两种不同的抽屉关闭类型，不需要重新搭建导轨、面板、连接件的装配关系。结构设计中已经提前预设了前侧、柜侧连接位置的自动钻孔定位基准，在生成对应规格的三维结构时，会自动匹配对应五金件的安装孔位坐标，不需要人工逐一核对孔位间距、孔深与孔径参数，从设计端就避免了现场安装时孔位错位、孔深不足导致的连接件安装失效问题。同时结构内置了自动切割清单生成逻辑，当所有参数调整完成后，可直接导出对应板材的切割尺寸、数量，以及装配环节所需的所有项目编号，生产车间可直接根据导出的清单进行板材裁切、五金分拣，不需要人工统计物料，减少错料、漏料的问题。

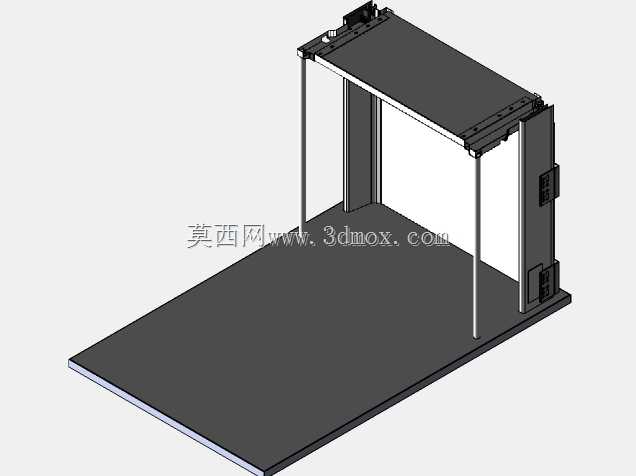

　　设计思路上，这套结构采用了模块化的装配逻辑，将抽屉的面板、侧板、导轨安装座、连接件底座都做成了可参数驱动的独立特征，所有特征之间通过几何约束与参数关联绑定，当修改某一个核心尺寸参数时，所有关联的特征都会自动匹配调整，不会出现特征报错、约束丢失的问题。考虑到实际生产中不同厂家的板材厚度存在±0.2mm的公差范围，设计时在连接件的安装位置预留了合理的公差补偿间隙，避免因为板材厚度公差导致抽屉装配后出现卡顿、缝隙不均的问题。需要注意的是，这套结构仅包含实际装配所需的实体零件特征，没有绑定额外的第三方特征库依赖，在常规的三维设计环境中即可打开编辑，不会因为缺失库文件导致特征丢失。

　　从外形尺寸与安装边界来看，这套结构的参数调整范围覆盖了常规柜体抽屉的常用尺寸区间，最小适配宽度200mm的窄边抽屉，最大可适配宽度1200mm的宽幅抽屉，高度方向可适配100mm到300mm的抽屉内高，安装时仅需要保证柜体内侧的安装面平面度误差不超过1mm/m，导轨安装基准面的平行度误差不超过0.5mm，即可保证抽屉的顺畅开合。结构的安装边界预留了足够的五金操作空间，不管是采用自攻螺丝连接还是三合一连接件连接，都有足够的工具操作空间，不会出现安装时工具无法抵达拧紧位置的问题。针对不同的板材材质，结构中也预留了不同的连接孔位选项，适配刨花板、密度板、多层实木板等不同柜体板材的连接需求，不需要针对板材材质重新调整孔位参数。
