illy品牌咖啡设备配套标识徽章结构设计

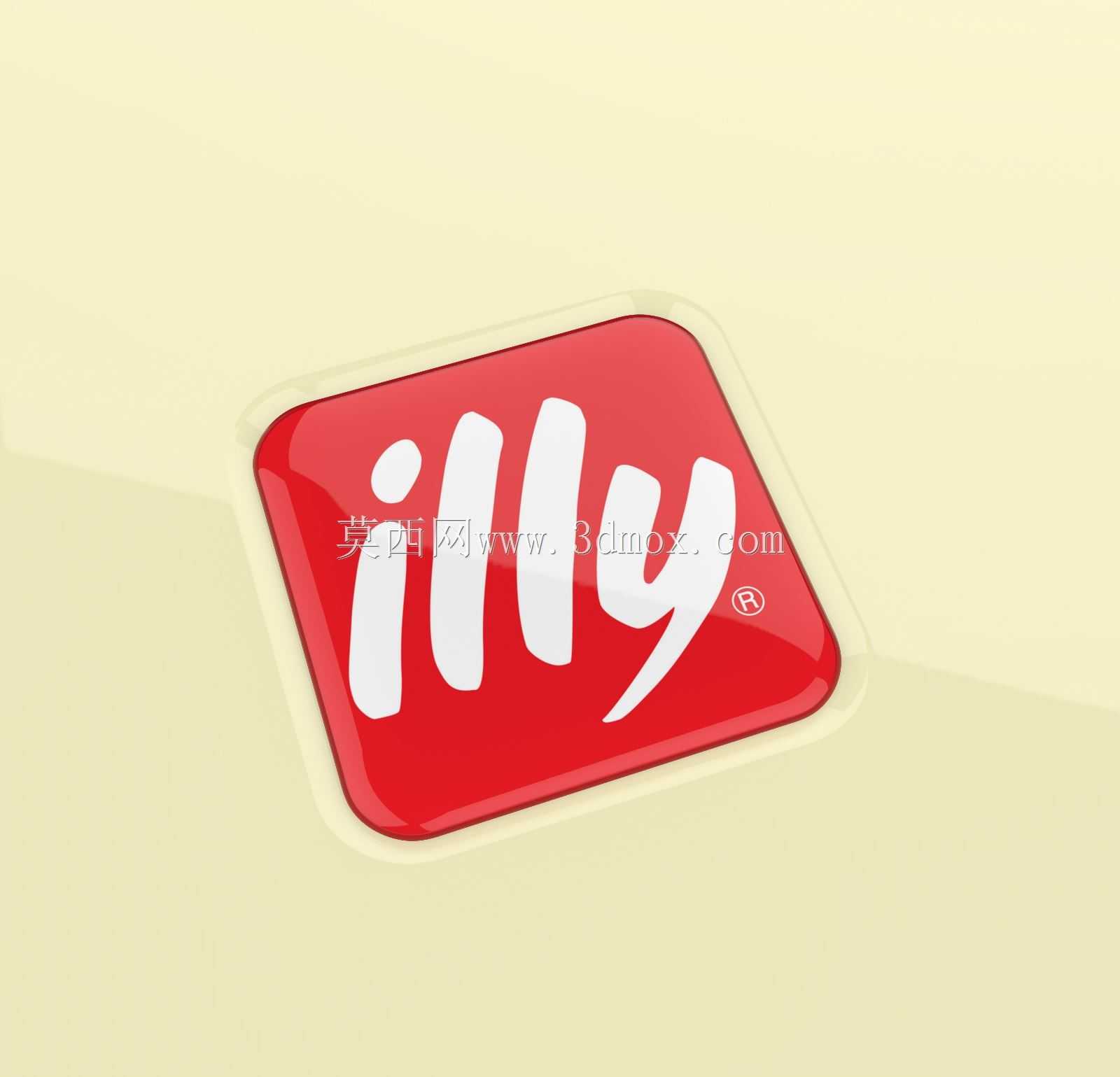

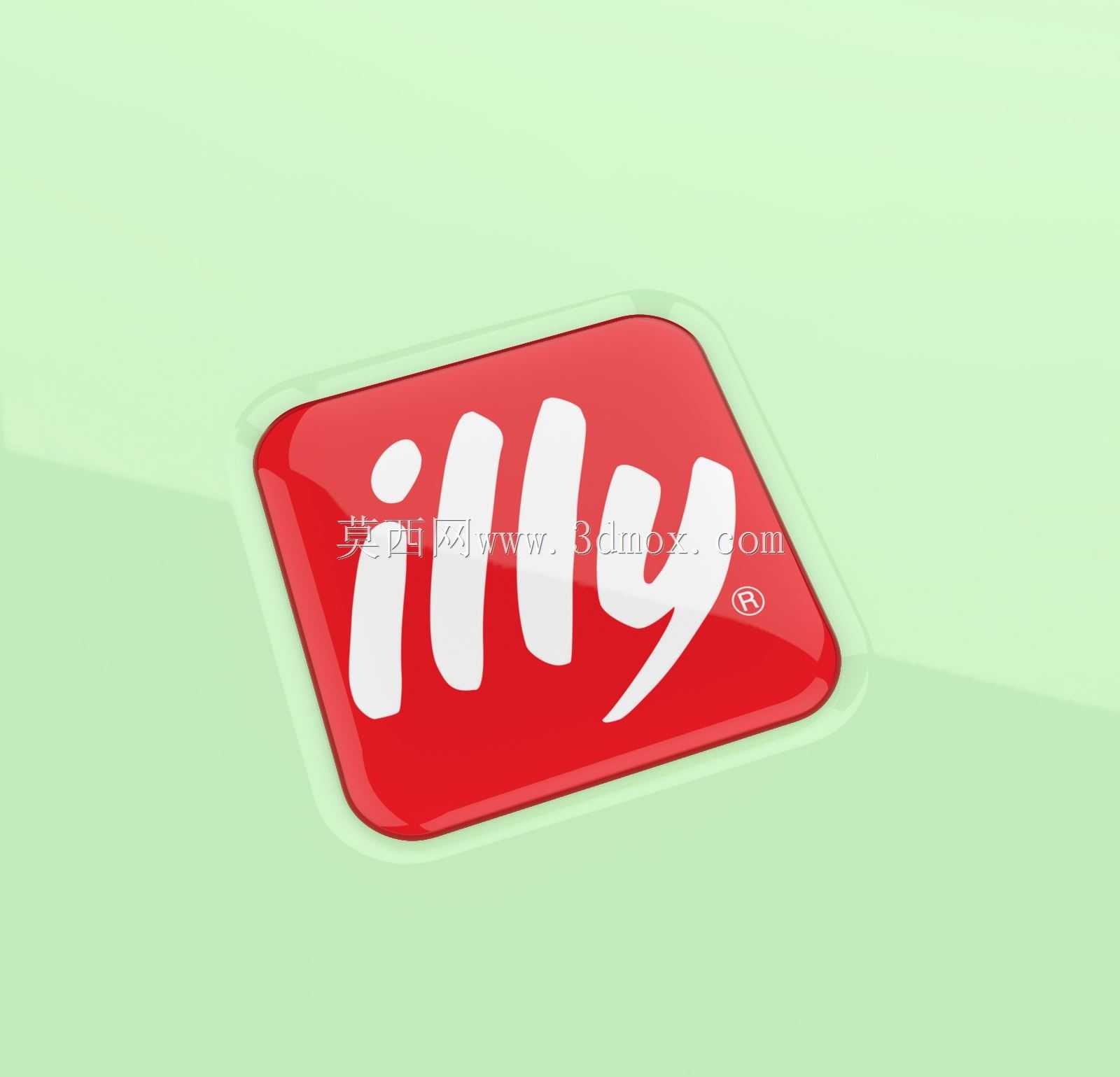

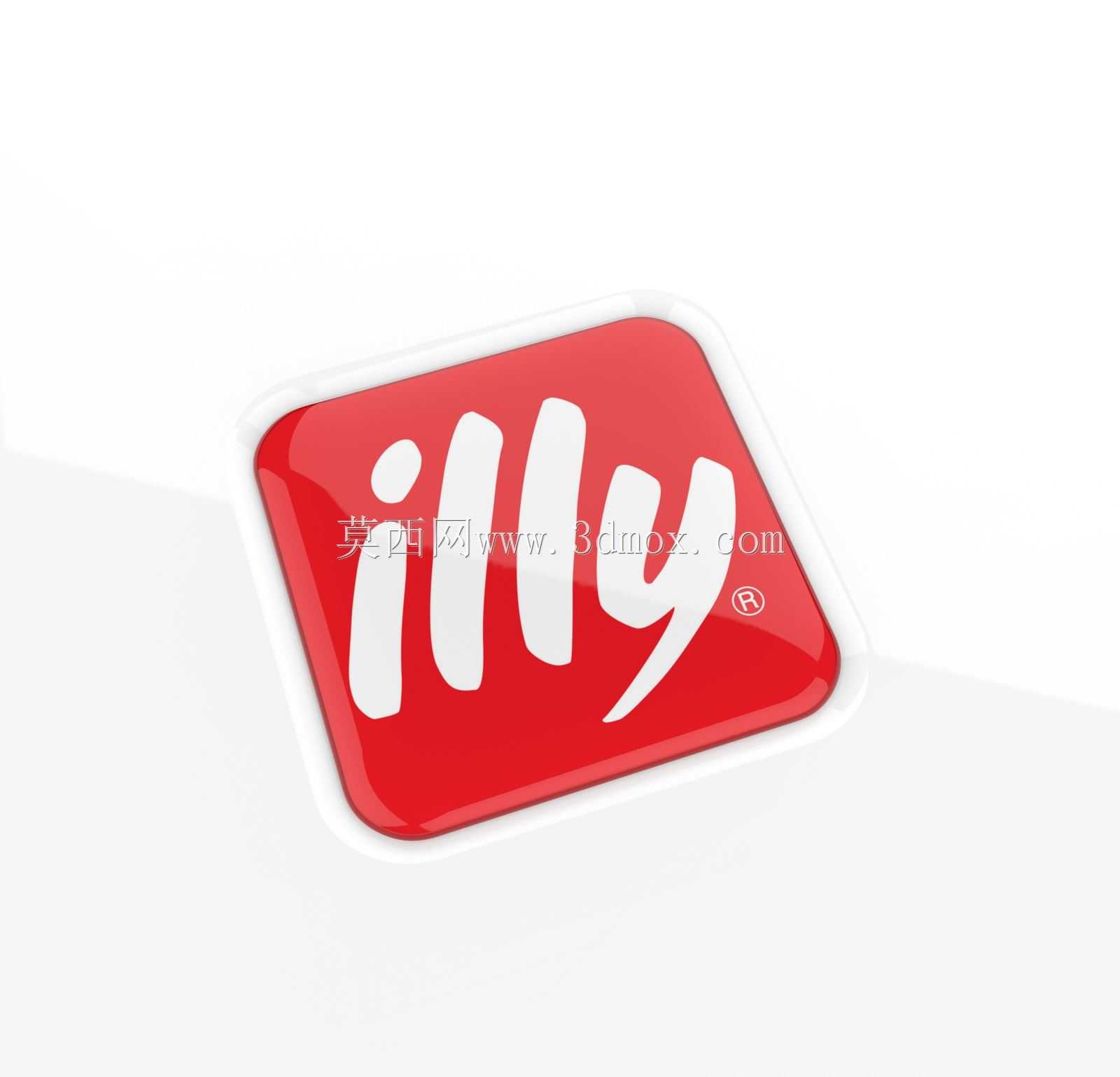

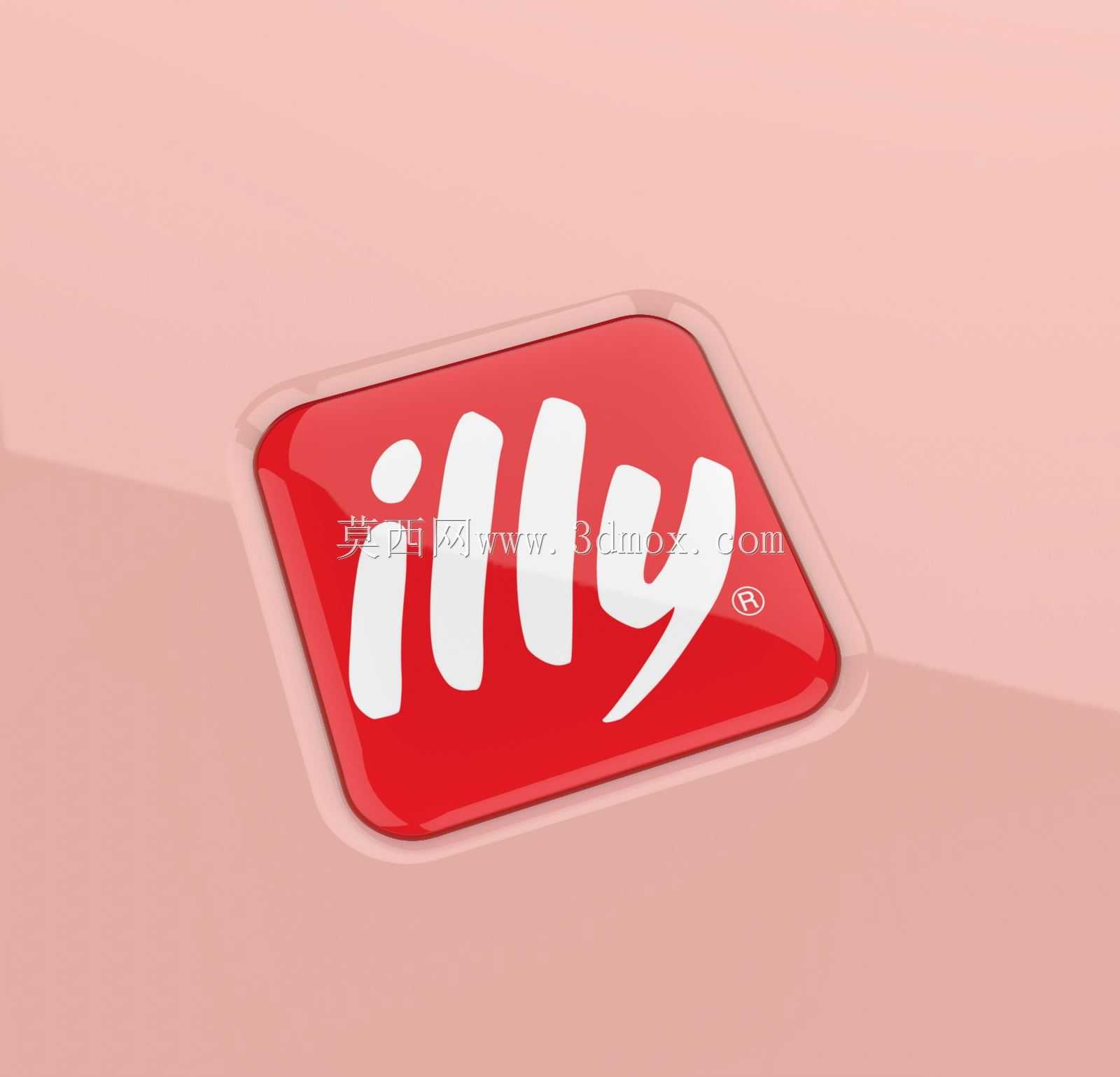

　　这款标识徽章主要面向商用咖啡设备的外观配套场景，常见于全自动咖啡机、商用磨豆机、咖啡门店操作台配套设备的正面可视区域安装，作为品牌视觉识别的核心载体，同时也可适配咖啡周边器具、品牌陈列展具的表面固定需求，在商用餐饮设备的外观视觉体系中承担品牌辨识度传递的作用，避免不同品牌设备在门店混放时出现视觉识别混淆的问题。从实际安装适配的角度出发，该徽章采用带圆角的类方形薄型结构设计，整体外轮廓做了大半径圆弧过渡，没有尖锐棱角，既可以避免安装及日常清洁过程中剐蹭操作人员手部，也能适配咖啡机正面常见的弧面、平面两种安装基面，不会因为轮廓棱角过于生硬和设备本身的曲面造型产生视觉冲突。徽章的分层结构在建模时做了明确的区分，最底层为安装贴合基层，

　　厚度控制在0.8mm，基层边缘做了0.1mm的内收倒角，粘贴安装时可以让胶体完全隐藏在基层背面，不会出现胶体溢出污染设备表面的问题；中间层为标识承载层，红色填充区域做了微凸的弧面抬升，抬升高度为0.3mm，表面模拟亮面烤漆的质感，和基层的哑光边缘形成明确的视觉层次；最上层为品牌字体凸起结构，白色字体部分相对红色承载层再抬升0.2mm，字体边缘做了极小的圆角处理，既可以还原品牌标识的标准视觉形态，也能避免日常擦拭过程中字体边缘积留咖啡渍、灰尘，降低日常清洁的维护难度。建模过程中首先对齐品牌官方的矢量标识轮廓，先绘制整体外轮廓的闭合草图，通过拉伸生成基础基层实体，再对基层的四个角做倒圆角处理，

　　圆角半径和外轮廓的比例严格匹配官方标识的规范，避免出现标识变形的问题。之后在基层表面偏移生成标识承载层的草图，拉伸后对承载层的上表面做曲率连续的弧面处理，模拟实体徽章的烤漆饱满质感，再单独提取品牌字体的闭合轮廓，拉伸生成字体凸起结构，对字体的所有锐边做R0.05mm的微小倒圆角，还原实体注塑或金属冲压徽章的工艺特征，不会出现三维模型里常见的锐边割手、不符合实际加工工艺的问题。安装边界的适配方面，徽章整体的最大外轮廓尺寸控制在40mm*30mm的范围内，整体总厚度不超过1.3mm，属于薄型贴面安装件，不需要在设备面板上开孔，采用背胶粘贴的方式即可完成固定，适配绝大多数商用咖啡设备的正面面板预留标识位置，不会和设备面板上的按键、出料口、

　　显示屏等结构产生位置干涉。如果是用于金属材质的设备面板安装，也可以在基层背面预留定位柱的安装位，对应设备面板上预冲的定位孔实现卡扣式固定，两种安装方式的结构在模型里都做了可调整的参数化预留，设计人员可以根据实际安装的设备基材类型快速修改固定结构，不需要重新绘制整体轮廓。从实际使用的场景考量，徽章的表面结构做了防积污的细节处理，所有层级之间的过渡位置都采用斜面或圆弧过渡，没有直角凹槽结构，日常用抹布擦拭设备表面时，可以直接擦过徽章表面，不会在结构缝隙里残留咖啡液、奶渍等污垢，长期使用也不会出现缝隙发黑、难以清洁的问题。同时徽章的整体厚度较薄，安装后突出设备表面的高度很低，日常操作中放置咖啡杯、清洁工具时不会剐蹭到徽章边缘，避免徽章因为外力碰撞出现起翘、脱落的问题。在结构校验的过程中，针对不同安装基面的适配性做了模拟验证，当安装基面为曲率半径大于150mm的弧面时，徽章的基层可以通过微量变形完全贴合基面，不会出现边缘翘起的问题；如果是安装在平面基面上，基层的整个背面可以完全和基面接触，背胶的粘贴面积达到95%以上，粘贴强度可以满足商用场景下长期使用的固定需求，不会因为设备运行的轻微振动出现脱落。
