机载红外对抗光电转台结构设计模型

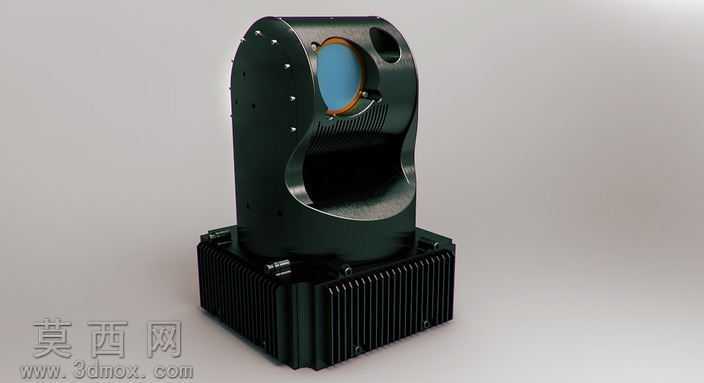

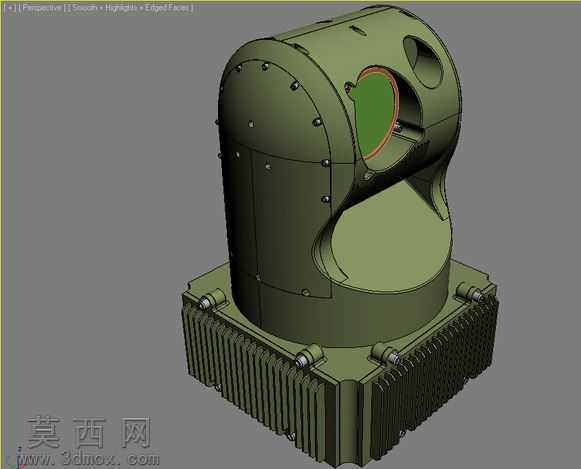

本模型为机载先进威胁红外对抗系统的光电转台实体建模成果，建模过程依托Autodesk Inventor平台完成全参数化结构搭建，完整还原了设备从底座散热结构到上部光电载荷舱的全部细节特征。建模初期围绕机载设备的轻量化、高刚性设计需求，先完成整体布局的草绘规划，将设备划分为底部散热基座、中部回转支撑舱、上部光电探测头三个核心功能模块，各模块间通过标准配合关系完成装配约束，确保结构运动逻辑与实际设备的方位、俯仰回转功能完全匹配。材质渲染阶段针对不同部件的实际应用场景匹配对应材质：底部散热基座采用黑色阳极氧化铝合金材质，还原散热鳍片的金属哑光质感与精密机加工的棱边细节；中部回转舱体采用高强度航空铝材质，表面做哑光硬质氧化处理，还原舱体表面安装定位孔、紧固铆钉的排布细节；上部光电窗口采用镀红外增透膜的光学玻璃材质，模拟光学镜片的淡蓝色透射效果与边缘密封橡胶圈的弹性质感，窗口周边的调节结构、安装定位槽均按照实际工艺要求做了细节还原。结构设计上充分考虑机载设备的环境适应性需求，底部散热基座设计了密集的平行散热鳍片，增大散热面积满足机载高功率电子器件的散热要求，基座与中部舱体的连接部位设计了密封安装法兰，预留紧固件安装位满足高空低气压环境下的密封防护要求；上部光电头采用流线型低风阻外形，减少载机飞行过程中的空气阻力，光电窗口周边设计了遮光挡边结构，避免飞行过程中杂光入射干扰红外探测精度，舱体侧面预留的电气接口、安装定位孔均按照实际机载安装标准做了参数化建模，可直接用于后续的装配干涉检查与安装模拟。整体建模过程严格遵循航空光电设备的设计规范，各部件的壁厚、安装间隙、圆角过渡均符合实际加工工艺要求，渲染阶段通过打光模拟实验室展示环境的光影效果，突出金属部件的质感与光学窗口的通透特性，完整呈现该红外对抗设备的精密工业设计质感与结构特征。
