同轴式延长接杆机械结构三维设计

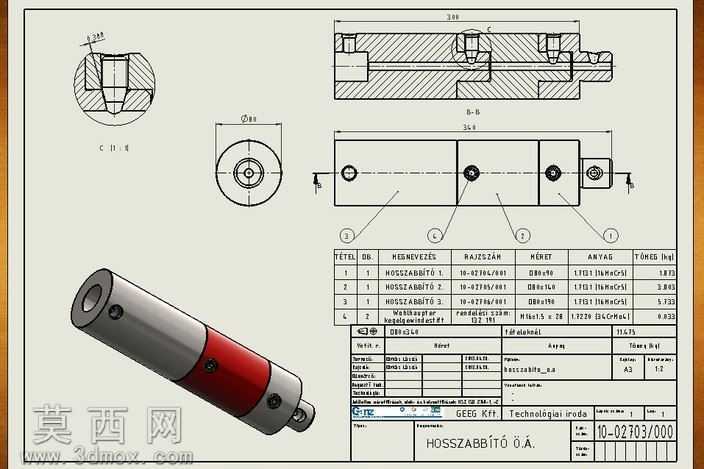

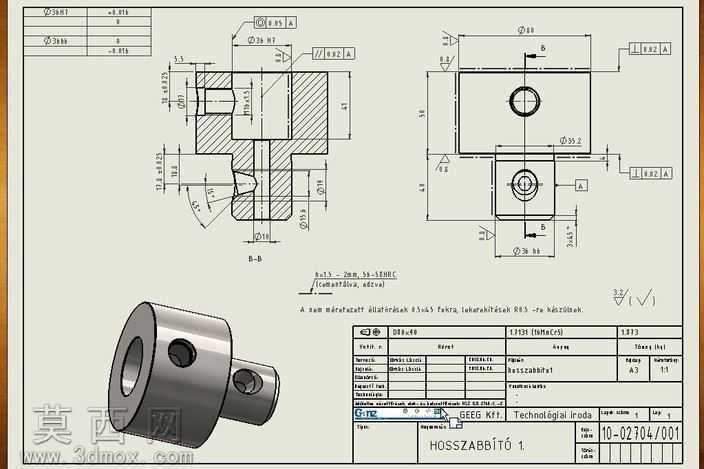

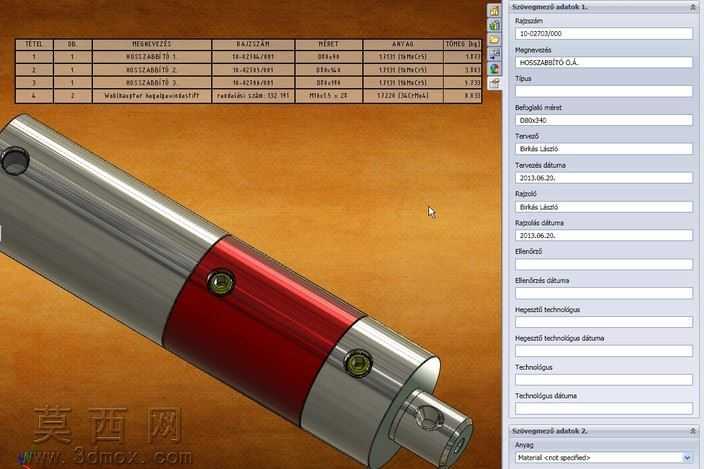

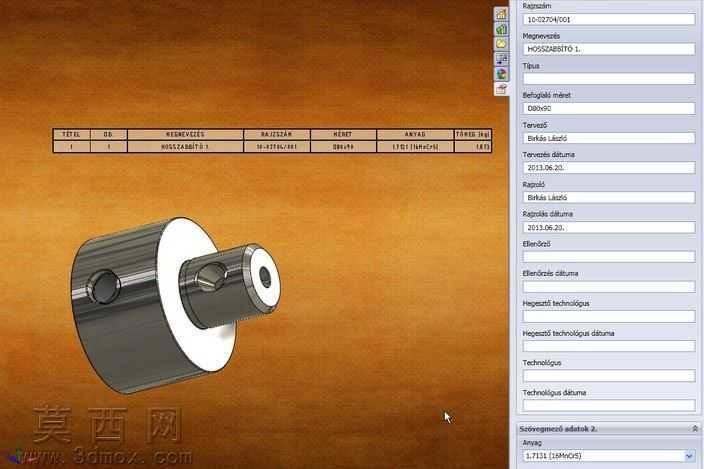

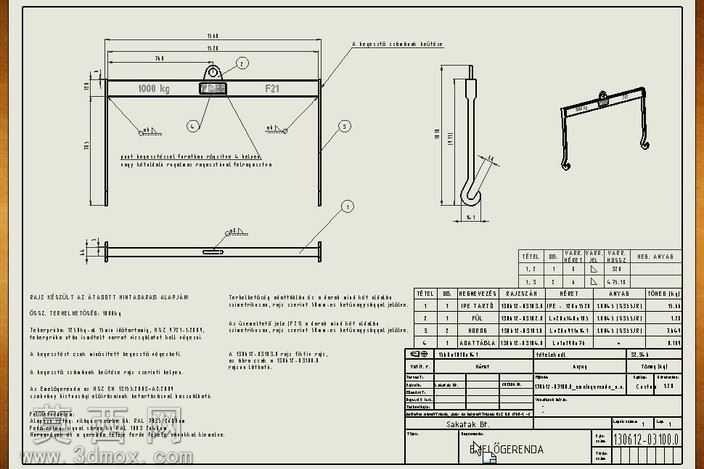

本作品为同轴式延长接杆的三维参数化设计成果，建模阶段严格遵循机械加工工艺逻辑，以回转体类零件的同轴度要求为核心设计基准，先通过草图绘制各段轴径的截面轮廓，利用旋转凸台特征生成接杆的主体基体，再针对不同功能段的结构逐一细化：端部的吊环安装孔采用异型孔向导定位，保证孔位与杆体轴线的垂直度公差；中部的锁紧螺纹段通过螺旋线扫描生成精确牙型，匹配标准紧固件的啮合参数；分段式的杆体对接面设置定位止口，确保多段接杆装配后整体同轴度误差控制在机械行业通用公差范围内。材质配置上，根据接杆不同部位的受力特性分配材质属性，主体承载段赋予合金结构钢材质，设置对应的金属粗糙度与表面氧化处理质感，中部锁紧段赋予调质处理后的钢材表面纹理，端部连接部位赋予镀锌防锈层的哑光金属质感，渲染阶段采用正交工程视角与等轴测立体视角结合的出图方式，既完整呈现二维工程图所需的尺寸标注、剖面视图、零件明细栏信息，也通过三维渲染图直观展示接杆装配后的整体形态。结构设计层面，该接杆采用分段拼接式结构，各段之间通过径向紧定螺钉实现周向与轴向固定，内部设置贯通的同轴内孔，可适配不同规格的延长传动需求，剖面视图清晰展示了各段壁厚的渐变设计，在保证整体结构刚度的前提下尽可能降低构件自重，零件明细栏对应每一个装配零件标注了规格、材质与数量参数，完全符合机械加工生产的图纸规范，设计过程中反复校核了各连接部位的受力接触面，避免出现应力集中的锐角结构，所有过渡位置均设置符合工艺要求的圆角，既提升零件的加工工艺性，也有效延长构件的实际使用寿命。
