止动轭式直线间歇锁止传动构件

　　只有当外部驱动力带动轭架做小幅度的摆动或者横向位移脱开卡位后，轴才能继续沿轴向移动，整个锁止与解锁过程完全靠机械形面的啮合与脱开实现，不存在电控系统的响应延迟，也不会因为气源压力波动出现锁止失效的问题，在低速、轻载的定距进给场景里可靠性表现十分稳定。设计这类构件的时候，首先要匹配直线轴的滑移行程，轭架的开口宽度需要对应轴上两个锁止位之间的间距，不能出现卡位块提前卡入或者到位后无法完全锁止的情况，轭架本身的铰接支点位置需要反复校核，要保证解锁时轭架的摆动角度足够让卡位块完全脱离轴的锁止面，同时锁止状态下卡位块的受力方向要尽量穿过铰接点或者落在铰接点的受力支撑范围内，避免锁止时受到轴向力作用出现轭架自行脱开的问题。在轻工输送、小型工位进给、简易自动化往复动作单元里，这类止动轭结构常被用作直线运动段的间歇锁止部件，不需要额外配置电控传感与气动锁紧元件，仅靠构件本身的几何形面配合就能实现杆类零件的定点停留与解锁放行，适配那些对成本控制严格、动作节拍固定、负载不大的直线传动场景，比如小型包装线的料盒推送工位、手工装配线的工件定距滑移结构、简易检测设备的探头进给锁止单元，都能看到这类原理的构件实际应用。从实际功能来看，这套构件的核心作用是在直线轴做轴向滑移的过程中，通过轭架上的卡位结构与轴上的限位凸台配合，当轴滑移到预设位置时，轭架的卡位块会卡入轴的对应槽位或者抵靠轴上的定位凸肩，阻止轴继续轴向窜动，

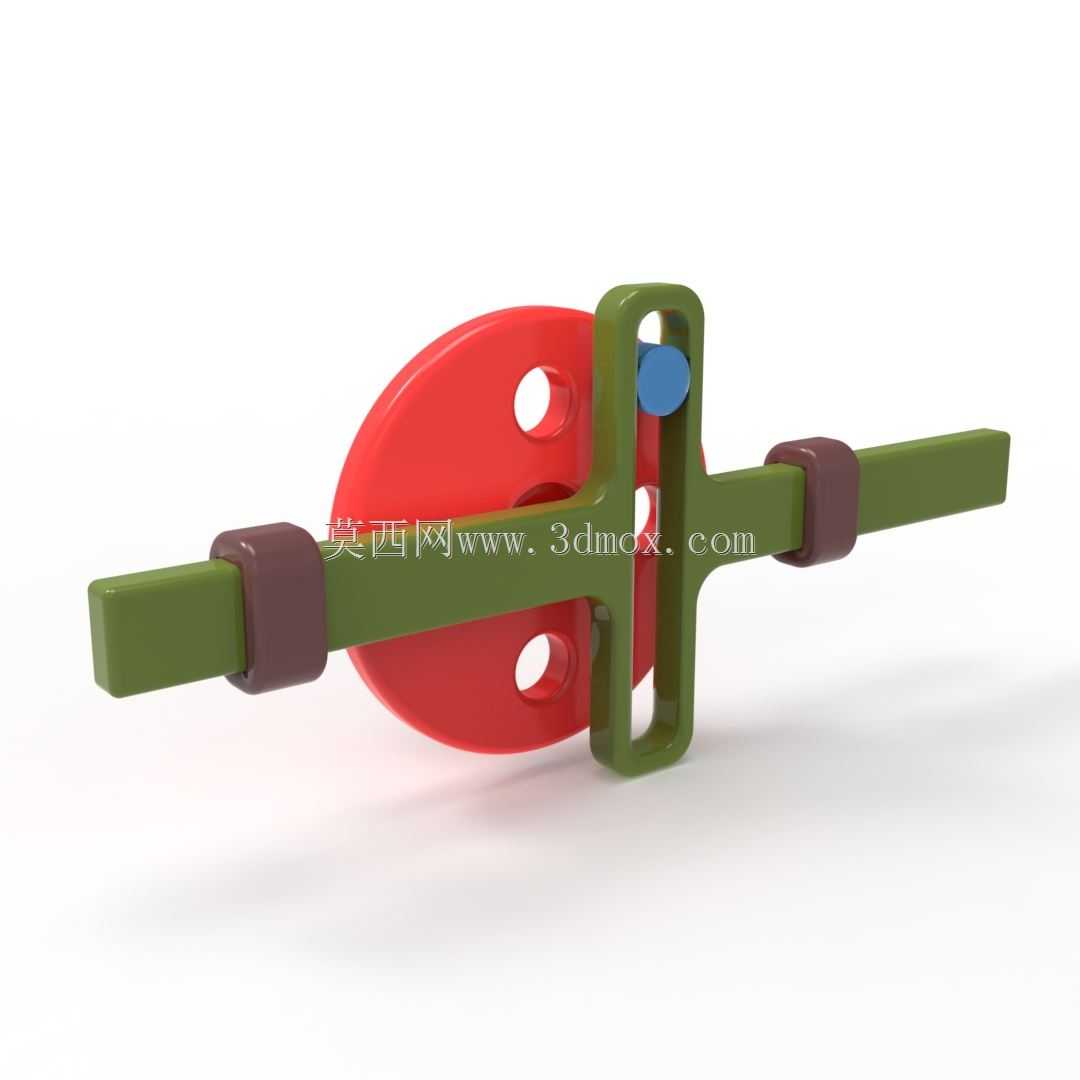

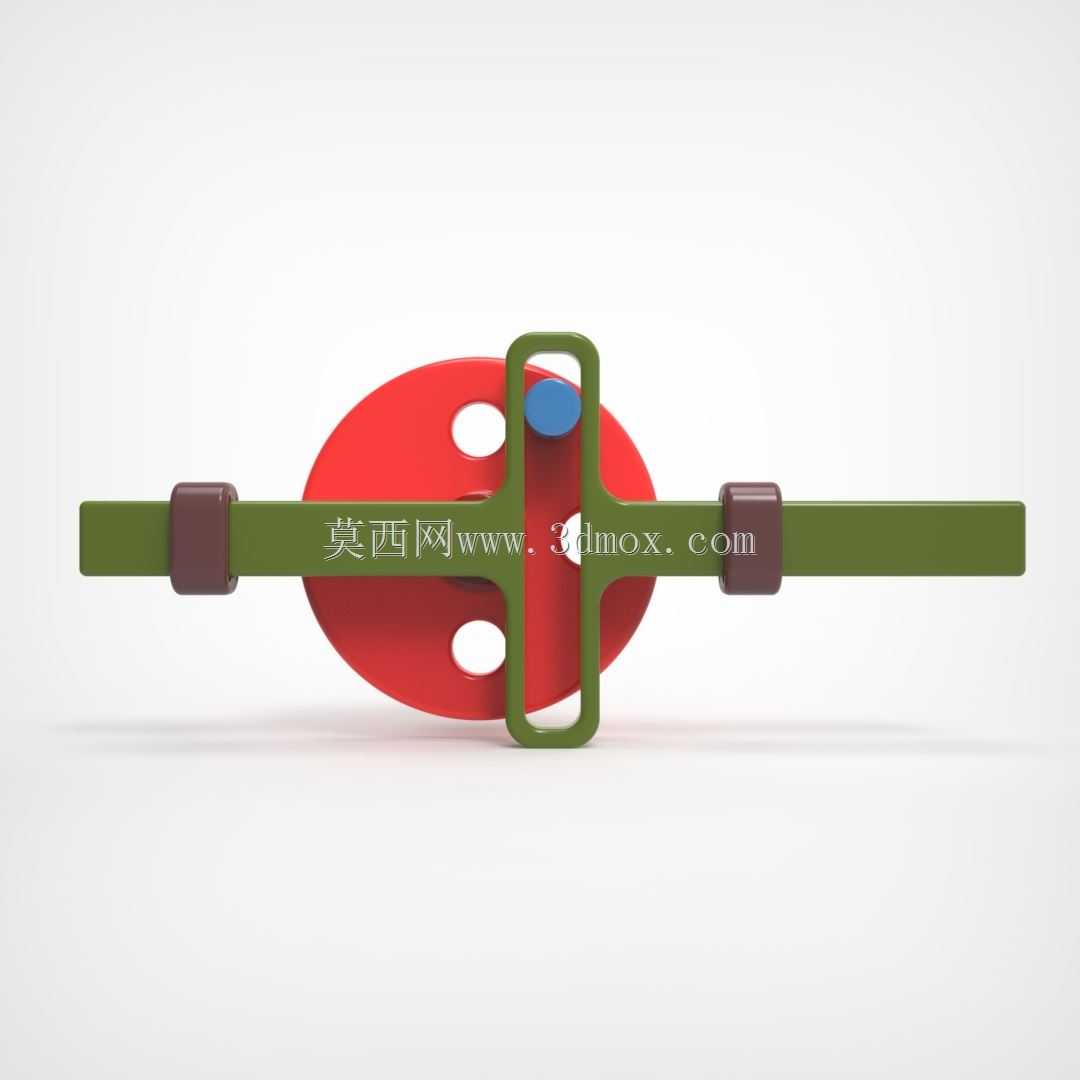

　　直线轴上的两个限位衬套采用耐磨非金属材质，一方面是减少轴在支撑座内滑移时的金属摩擦噪音，另一方面衬套的端面可以作为轭架锁止时的受力抵靠面，磨损后可以单独更换衬套，不需要整体更换直线轴，降低后期维护的配件成本。轭架上的蓝色卡位销采用过盈配合压入轭架的安装孔内，销的伸出长度需要刚好能抵靠到轴的锁止槽底，既不能因为伸出太短导致锁止接触面积不足出现受力滑脱，也不能因为伸出太长导致解锁时销与轴的槽壁出现运动干涉。从安装边界来看，这套构件的整体安装不需要太大的空间，直线轴的两个支撑段只需要在安装板上开出对应直径的过孔，用衬套做径向支撑即可，轭架的铰接点只需要一个小直径的固定销轴就能完成安装，整个机构的径向轮廓不会超出轴径太多，

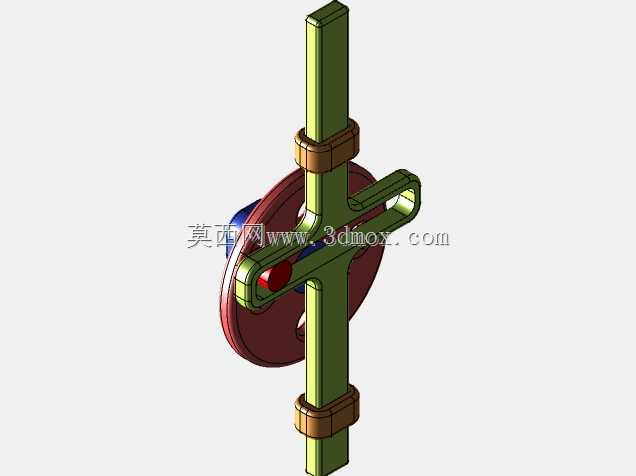

　　适合在设备内部空间局促的位置布置，不需要额外预留较大的安装避让空间。外形尺寸方面，直线轴的直径根据实际传递的轴向推力做匹配，常规轻载场景下轴径选8到12毫米即可满足受力需求，轭架的厚度根据轴径做对应调整，一般取轴径的0.8到1倍就能保证锁止时的结构强度，不会出现轭架受力变形的问题。实际建模过程中，需要重点校核几个运动间隙：一是轭架摆动解锁时，卡位销与轴上锁止槽的侧壁间隙，要保证整个解锁行程里销和槽壁没有刮擦；二是轭架的内框与轴上红色转盘的间隙，红色转盘是轭架摆动的驱动联动件，转盘上的开孔是驱动销的安装位，转盘随轴转动时通过驱动销带动轭架做往复摆动，这个位置的间隙要控制在0.2到0.5毫米之间，间隙太大会导致传动出现空程，

　　锁止动作滞后，间隙太小则容易出现加工误差导致的运动卡滞。另外轴上的红色转盘除了驱动轭架摆动的作用外，其端面也可以作为行程限位的辅助抵靠面，当轴滑移到极限位置时，转盘端面会抵靠到支撑座的内侧端面，避免轴滑移超程脱出支撑衬套。这类纯机械锁止的传动结构，相比电控锁紧方案的优势在于不需要布线、不需要配置控制程序，安装完成后只要构件加工精度达标，就能长期稳定运行，几乎不需要日常维护，在很多简易自动化改造、老旧设备的功能升级场景里，这类结构的应用占比并不低。建模时还要注意各个配合面的粗糙度要求，直线轴与衬套配合的轴段粗糙度要达到Ra1.6以下，减少滑移时的摩擦阻力，轭架与铰接销轴的配合孔粗糙度控制在Ra3.2即可，因为铰接位置的摆动角度很小，转动速度极低，不需要过高的表面精度。卡位销与轴上锁止槽的接触端面要做小倒角处理，避免锁止时出现棱角磕碰，长期使用后出现毛刺导致解锁卡滞。
