教学演示用简易曲柄滑块传动结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:400726
  • 教学演示用简易曲柄滑块传动结构
  • 教学演示用简易曲柄滑块传动结构
  • 教学演示用简易曲柄滑块传动结构
  • 教学演示用简易曲柄滑块传动结构
  • 教学演示用简易曲柄滑块传动结构
  • 教学演示用简易曲柄滑块传动结构

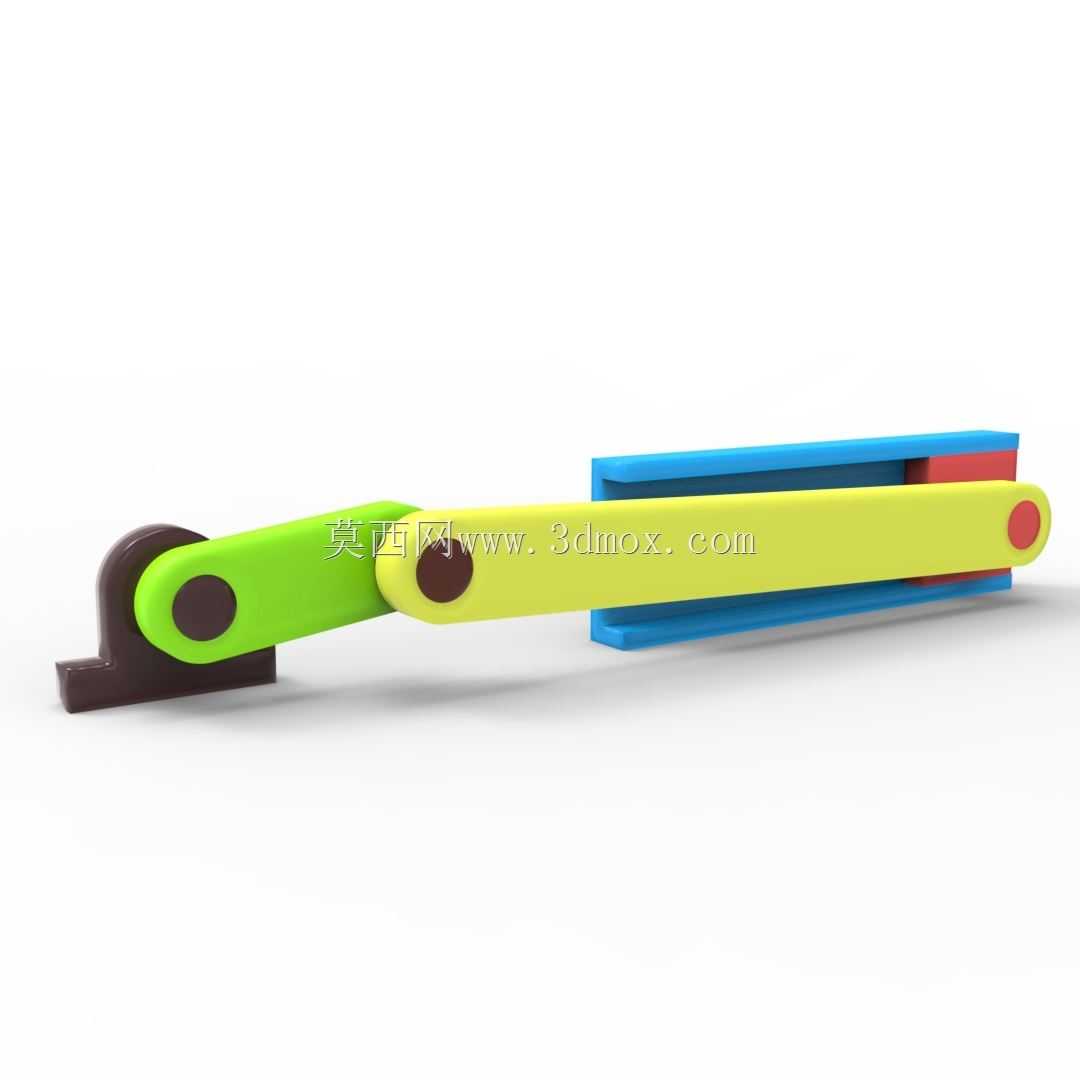

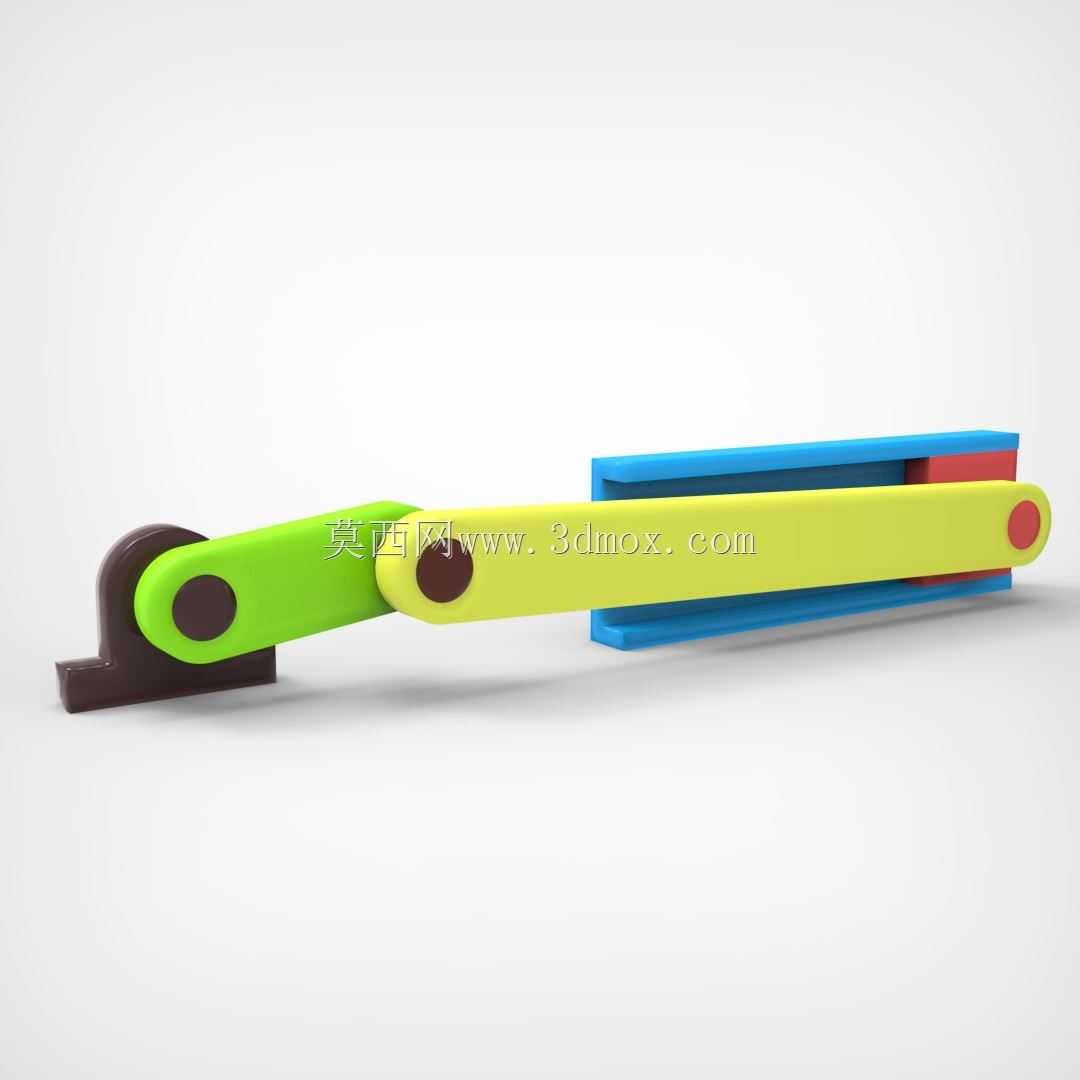

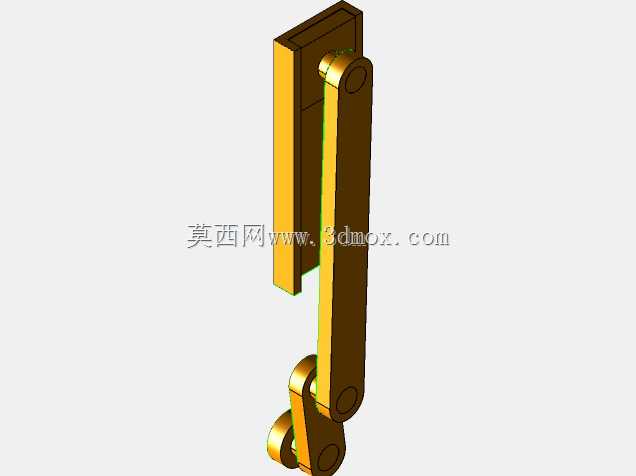

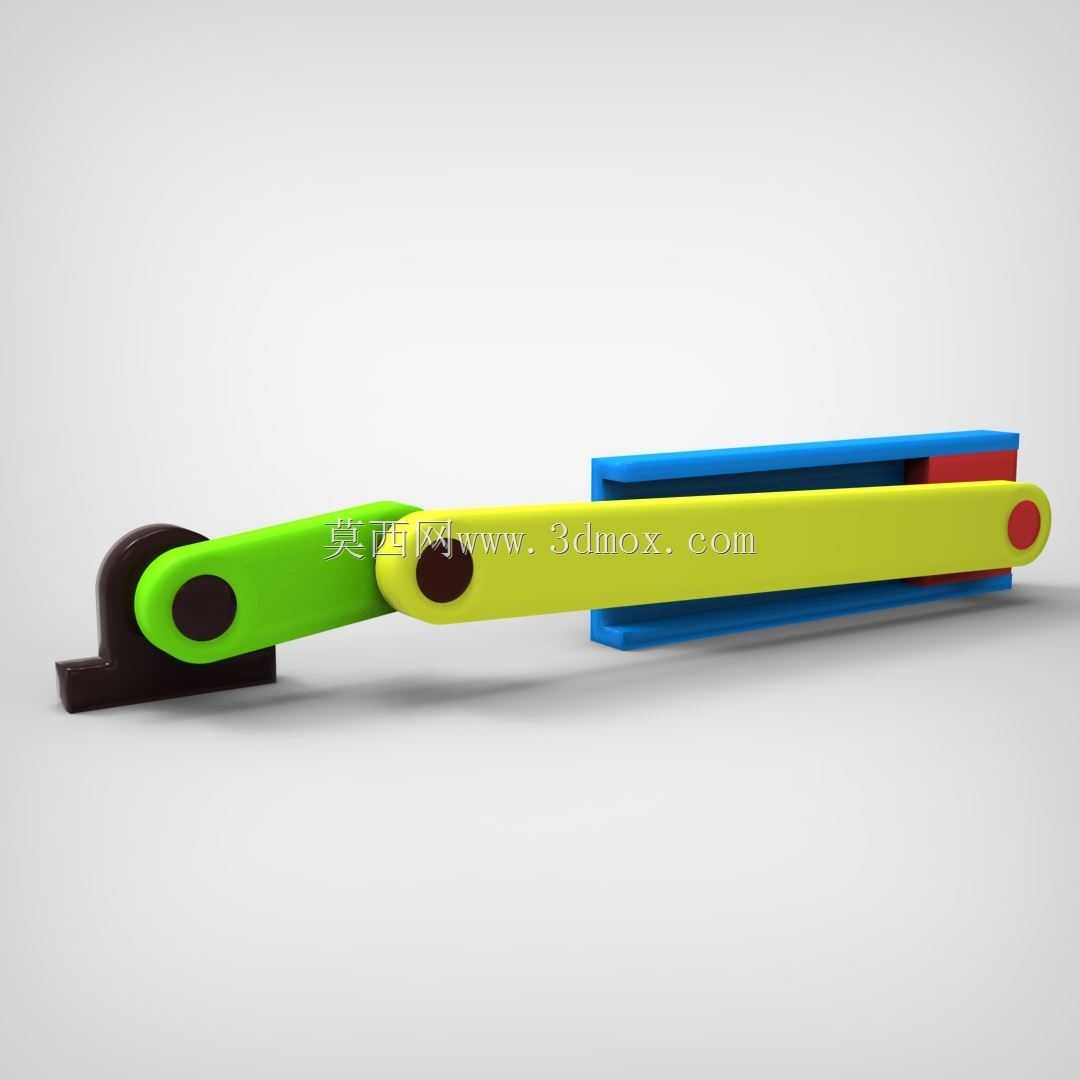

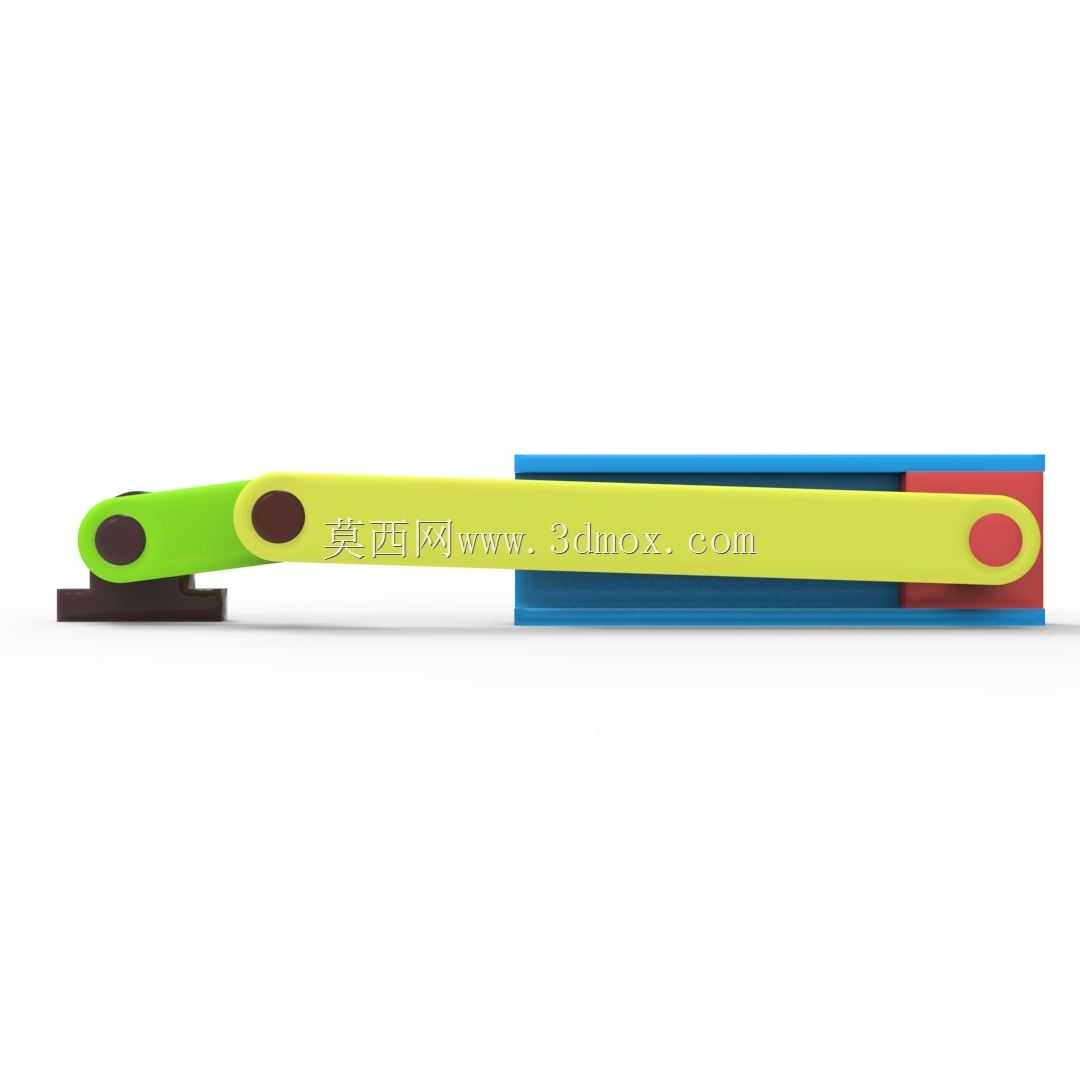

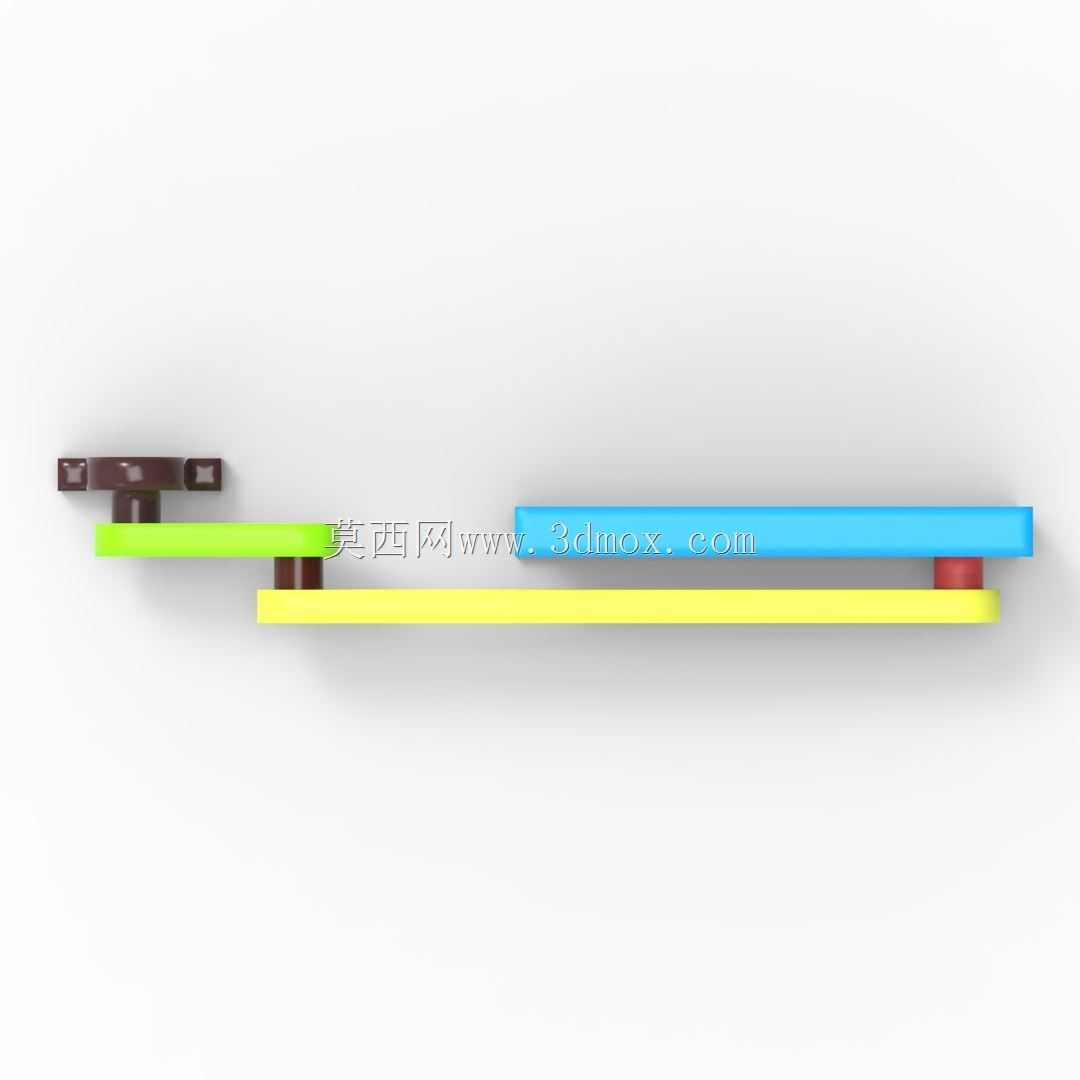

  在机械原理教学、小型自动化设备改造以及非标传动单元开发场景中,曲柄滑块结构是出现频率极高的基础传动形式,这套简化设计的曲柄滑块结构,完全围绕基础运动转化逻辑搭建,没有冗余的附加结构,能够直观呈现旋转运动到直线往复运动的完整转换过程,不管是用于课堂上的机构运动演示,还是作为小型冲压、送料单元的核心传动原型,都能快速适配对应的使用需求。

  从实际功能层面看,这套结构通过曲柄的整周回转,带动中间连杆做平面复合运动,最终驱动滑块沿固定导轨做规律的直线往复动作,运动行程完全由曲柄的回转半径决定,在设计阶段可以根据实际需要的滑块行程,直接调整曲柄的有效长度,不需要对整体安装框架做大规模改动。结构的运动副全部采用低副设计,转动副位置的接触面压应力小,长期运行过程中的磨损量更低,维护时只需要定期在铰接位置补充润滑脂,就能保证运动过程顺畅无卡滞,不会出现高副结构常见的点蚀、过快磨损问题。

  设计思路上完全遵循基础机构的最简搭建逻辑,固定端的机架部分做了下沉式的安装定位面,能够直接通过螺栓固定在实验台或者设备的安装基板上,不需要额外制作转接安装板。曲柄部分采用偏心铰接设计,铰接点到曲柄回转中心的距离即为曲柄半径,对应滑块的最大行程为曲柄半径的两倍,在选型适配时可以直接根据需要的往复行程反推曲柄尺寸,大幅缩短前期设计计算的周期。中间连杆的两端铰接孔保持平行度公差控制在0.02mm以内,避免运动过程中出现别劲、卡顿的问题,滑块部分与导轨的配合面预留了0.1mm的间隙,既可以保证直线运动的导向精度,又不会因为加工误差导致装配时出现过盈卡滞。

  安装边界方面,这套结构的整体横向安装尺寸根据曲柄回转直径加连杆长度确定,纵向安装尺寸只需要覆盖曲柄的回转半径加上滑块的高度即可,机架底部的安装孔采用标准孔距设计,适配常见的工业铝型材安装槽间距,不管是搭建在铝型材实验框架上,还是固定在钢板焊接的设备基座上,都能直接对位安装。滑块的输出端预留了标准的螺纹安装孔,可以直接加装推块、冲头、夹具等执行末端,不需要额外在滑块上二次加工安装位。在实际设备应用中,这类结构常被用在小型送料机构、轻载冲压单元、物料推送装置上,依靠稳定的运动特性,配合减速电机驱动曲柄转动,就能实现固定节拍的直线往复动作,运动过程的加速度变化规律符合简谐运动特性,运行时的冲击载荷小,不需要额外加装缓冲结构就能满足轻载工况的使用需求。

  针对教学场景的使用需求,这套结构的各个零件都采用了差异化的配色处理,能够让观察者快速区分机架、曲柄、连杆、滑块四个核心组成部分,直观理解每个构件在运动过程中的动作逻辑,铰接位置的销轴采用快拆设计,可以快速更换不同长度的曲柄,演示不同行程下的滑块运动规律,也可以更换不同长度的连杆,观察连杆长度变化对滑块运动特性、急回特性的影响,帮助学习者快速掌握曲柄滑块机构的核心参数匹配逻辑。在非标设备设计过程中,这套结构的三维模型可以直接作为基础传动单元导入整体设备装配体,只需要根据实际负载调整各个零件的壁厚、铰接轴的直径,就能快速生成符合实际使用需求的传动结构,省去从零开始搭建基础机构模型的时间,提升整体设计效率。
