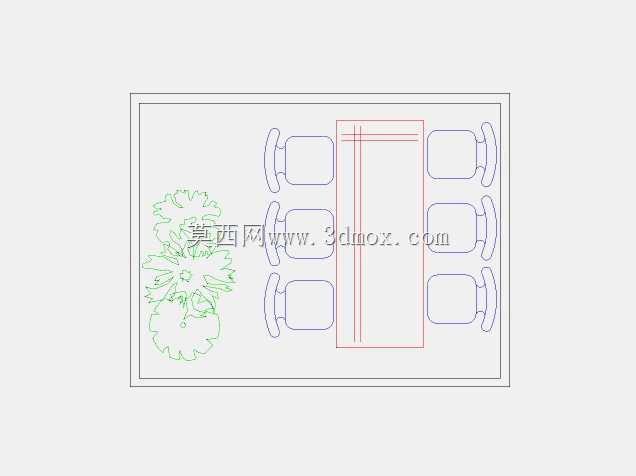

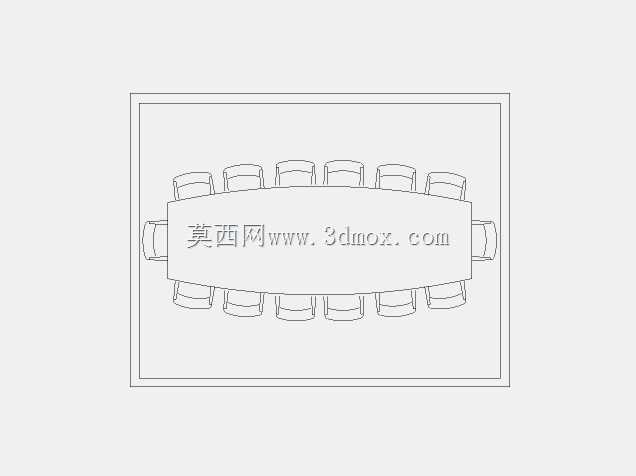

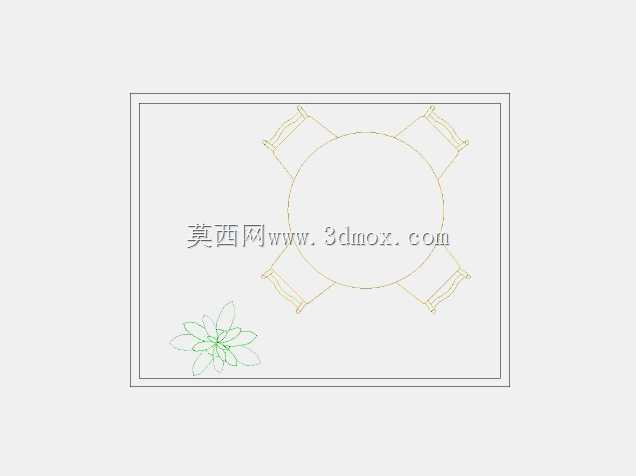

机械结构类三维设计参考素材

　　在日常的机械结构设计工作中，这类参考素材的应用场景覆盖了从非标设备方案初期的结构选型，到常规零部件改型设计的全流程环节。很多刚接触结构设计的从业者容易陷入从零开始绘制所有结构的误区，实际上成熟的工业设计流程里，参考已验证的合理结构，能够大幅降低设计阶段的试错成本，尤其是在涉及安装配合、运动边界校核的环节，成熟的结构参考可以帮助设计者快速规避常见的干涉问题。

　　从实际用途来看，这类结构素材可以直接用于方案阶段的快速排布，在和客户对接初步方案的时候，不需要花费大量时间绘制细节结构，调用适配的参考结构快速搭建整机布局，能够大幅提升方案沟通的效率，同时也能让非技术背景的客户更直观地理解设备的整体构成。在详细设计阶段，这类素材里的安装孔位排布、加强筋设置、配合公差选取思路，都可以作为设计参考，尤其是针对承受交变载荷的结构部位，经过实际应用验证的筋位布局，比凭空设计的结构在刚性表现上更有保障。

　　这类结构的功能特性，首先体现在安装适配性上，常规的机械结构设计首先要满足的就是和周边关联部件的安装边界匹配，设计这类结构的时候，首先要确认的是安装面的平面度要求，不同载荷等级的结构，安装面的平面度公差要求差异很大，轻载的辅助结构安装面平面度可以放宽到0.2mm每100mm，而承受主载荷的受力结构安装面平面度需要控制在0.05mm每100mm以内，否则安装后会产生额外的装配应力，长期运行容易出现结构疲劳开裂的问题。其次是结构的工艺性，所有的机械结构最终都要落地加工，设计的时候如果忽略了加工工艺要求，哪怕结构强度计算完全达标，也会因为无法加工或者加工成本过高失去实用价值，比如折弯类的钣金结构，折弯内角不能小于板材厚度，否则折弯处会出现开裂风险；机加工的结构要预留刀具退刀空间，盲孔加工的底部锥角要匹配标准钻头的顶角参数。

　　从设计思路的角度来说，这类机械结构的设计始终围绕“满足功能前提下的最简结构”这个核心原则，很多新手设计者容易陷入“结构越复杂性能越好”的误区，实际上在工业场景里，越简单的结构运行可靠性越高，维护成本也越低。设计初期首先要拆解结构的核心功能：是起承载作用、还是起导向作用、或是起连接固定作用，不同的功能定位决定了结构的设计优先级。承载类结构优先校核强度和刚性，导向类结构优先考虑耐磨性能和运动顺畅度，连接固定类结构优先考虑装拆便利性和防松性能。在结构细化的过程中，还要同步考虑装配流程的合理性，比如需要后期维护更换的部件，不能设计成必须拆解周边多个部件才能拆卸的结构，否则后期现场维护的效率会极低，也会提升设备的全生命周期使用成本。

　　关于外形尺寸与安装边界，这类结构的尺寸设计首先要匹配整机的布局空间，在方案排布阶段就要划定每个部件的最大外轮廓边界，后续详细设计的时候所有结构都不能超出这个边界，否则后期装配的时候会出现和周边部件干涉的问题。安装孔位的设计要优先选用标准孔距，比如和标准型材配合的结构，孔距要匹配型材的标准槽口间距，这样现场安装的时候不需要额外打孔，直接用标准紧固件就可以完成装配。对于有运动行程的结构，还要预留足够的安全间隙，运动部件的极限位置和周边固定结构的间隙不能小于5mm，避免因为加工误差、安装误差或者运行过程中的结构形变，导致运动过程中出现碰撞卡滞的问题。另外，安装边界还要考虑线缆、气路、油路的排布空间，不能把结构设计成完全贴死的状态，要给管线预留足够的走线空间，同时也要考虑后期管线维护的操作空间，比如接头位置要预留出扳手操作的空间，否则后期接管线的时候会出现工具无法就位的问题。

　　在实际的建模过程中，这类结构的建模逻辑也要贴合加工流程，比如钣金结构要按照钣金展开的逻辑建模，不要用实体切削的方式做钣金结构，否则后期导出展开图的时候会出现尺寸错误；机加工结构要按照加工工序来做特征建模，先做基础毛坯特征，再依次添加钻孔、铣削、倒角等加工特征，这样后续导出工程图的时候，尺寸标注也能贴合加工工序，车间加工的时候看图纸会更清晰，减少因为图纸标注逻辑混乱导致的加工错误。
